Las diferencias entre usar un diodo PIN para controlar el voltaje y usar una interfaz de pin D-sub 9-} para controlar un interruptor mecánico de RF

Las diferencias entre el uso de un diodo PIN para el control de voltaje y el uso de una interfaz de pin D-Sub 9-} para controlar un interruptor mecánico de RF se reflejan en múltiples aspectos, incluidos los principios de trabajo, los indicadores de rendimiento y las aplicaciones prácticas . aquí hay un análisis detallado:



1. Principios de trabajo

Control de diodo:
Un diodo PIN es un dispositivo semiconductor con una estructura de pin . modula la transmisión de señales de RF cambiando la conductividad de la capa intrínseca (i) a través de un voltaje de polarización de CC .

Sesgo hacia adelante: Reduce la resistencia de la capa I, permitiendo que las señales de RF pasen con una pérdida mínima .

Sesgo inverso: Expande la región de agotamiento, bloqueando las señales de RF .
Este interruptor electrónico es un dispositivo de estado sólido, logrando velocidades de conmutación de nanosegundos a microsegundos dependiendo de los niveles de voltaje .

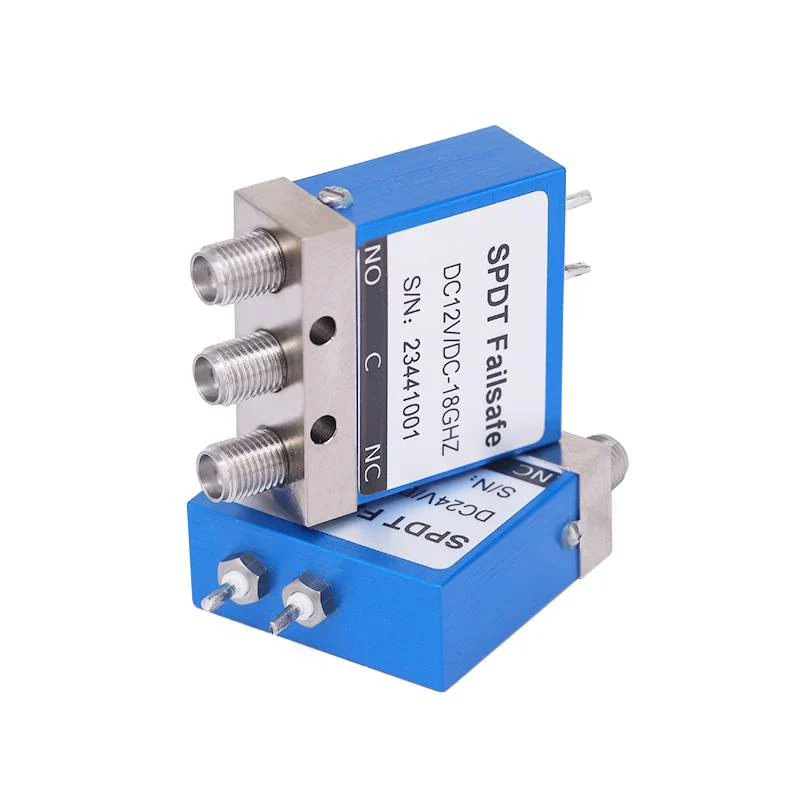

D-Sub 9- Pin + interruptor mecánico:
The D-Sub 9-pin interface (such as the DE-9 connector) typically transmits digital control signals (e.g., TTL logic) to drive the RF mechanical switch. The switch switches RF signal paths by physically moving contacts. It requires an external drive circuit (such como relé o transistor) para convertir las señales lógicas de baja potencia en movimiento mecánico .



2. Indicadores de rendimiento

Velocidad de cambio
Los diodos PIN tienen una velocidad de conmutación de nanosegundos a microsegundos, adecuados para aplicaciones de alta frecuencia como 5G y radar;
Debido al movimiento físico, los interruptores mecánicos funcionan a una velocidad de milisegundos y no son adecuados para la conmutación de señal rápida .

Pérdida de inserción y aislamiento

Diodos PIN: La pérdida de inserción suele ser 0 . 5–2 dB en el estado en el estado, dependiendo de la frecuencia y el sesgo . El aislamiento es de 20–60 dB en sesgo inverso, pero disminuye a altas frecuencias .} La no linealidad de los diodos PIN puede generar armónicos, requerir un diseño cuidadoso.

D-Sub 9- pin + interruptores mecánicos: La pérdida de inserción es extremadamente baja (0 . 1–1 . 5 dB) sobre una banda de frecuencia amplia . El aislamiento es excelente (60-100 dB), lo cual es crucial para los receptores de alta potencia o sensibles. No hay distorsión armónica debido a la operación puramente mecánica.



3. Capacidad de manejo de potencia

Los diodos PIN pueden manejar hasta kilovatios de potencia en aplicaciones pulsadas (como el radar) con una gestión térmica adecuada, pero su potencia de onda continua (CW) está limitada por el autocalentamiento .
Los interruptores mecánicos funcionan bien en escenarios de onda continua de alta potencia (como transmisores de transmisión) con una potencia nominal de hasta decenas de kilovatios .



4. confiabilidad y vida útil

Diodos PIN:
No tienen partes móviles, pueden lograr más de 10^9 operaciones y tienen una fuerte resistencia a la vibración .
Son susceptibles al estrés térmico, y su vida útil depende del ciclo de trabajo y las condiciones de enfriamiento .

Interruptores mecánicos:
Su vida útil es limitada (10^5–10^6 operaciones) debido al desgaste de contacto .
Son sensibles a los choques y vibraciones físicas, lo que reduce su confiabilidad en entornos duros .
