Estructura de placa PCB



news-1021-627

La estructura de una placa PCB incluye principalmente varias estructuras de capa de placa, como tableros de una sola capa, tableros de doble capa y tablas de múltiples capas ., lo siguiente es un análisis estructural detallado:



1. tablero de una sola capa
Composición estructural: hay lámina de cobre en un solo lado, y no se usan principalmente lámina de cobre en el otro lado . en el lado sin lámina de cobre, y el lado con lámina de cobre se usa principalmente para cablear y soldar .
Escenarios de aplicación: adecuado para circuitos simples, como relojes electrónicos, juguetes, etc. . Su proceso de producción es simple y el costo es bajo, pero sus funciones son relativamente solteras .



2. tablero de doble capa
Material de sustrato: el utilizado comúnmente es fr -4, que es una mezcla de fibra de vidrio y resina epoxi . tiene buena resistencia mecánica, aislamiento y resistencia al calor, y puede proporcionar un soporte estable para la placa de circuito .
Capa conductora: es decir, la lámina de cobre, que se distribuye en los lados superiores e inferiores del sustrato . Varios patrones de circuito se forman a través del proceso de grabado para la transmisión de corriente . El grosor de la lámina de cobre se puede seleccionar de acuerdo con los requisitos . Por ejemplo, 1 ozaz (OZ) Cobre Foil es adecuado para el lámina de cobre grande y 1/2 OULCE Y 1/2 Foil es adecuado para circuitos ordinarios .
Material aislante: PP (Prepreg) se usa como material aislante en el medio de la placa de doble capa . Es una mezcla de resina semi curada y fibra de vidrio, que puede unir firmemente las dos capas y garantizar que no haya cortocircuito entre las dos capas .
Material de protección de la superficie: incluyendo una máscara de soldadura y una capa de plantilla . La máscara de soldadura es generalmente de tinta verde, roja o negra, que se usa para proteger la lámina de cobre de la oxidación y el óxido, y evitar que la soldadura fluya a lugares no deseados durante la soldadura, con solo las almohadillas que exponen cobre; La capa de silvabia suele ser tinta blanca, usada para imprimir texto o símbolos, como posiciones de componentes y modelos en la placa de PCB, facilitando el ensamblaje y el mantenimiento .
Escenarios de aplicación: el proceso de producción es relativamente más simple que el de las placas de múltiples capas . Es adecuado para circuitos de complejidad media, como equipos de audio, televisores, etc. . Los componentes se pueden organizar en ambos lados del tablero, y el espacio de cableado es relativamente más abundante que el de los boards de una sola capa .}}}}}}



3. tablero de múltiples capas
Capa de señal: utilizada para colocar componentes y cableado, es la capa principal que conecta varios componentes, incluida la capa superior (capa superior), la capa inferior (capa inferior) y múltiples capas de cableado de señal intermedio . su diseño de cableado afecta directamente el rendimiento y la confiabilidad de todo el PCB .
Capa de potencia y capa de tierra: generalmente ubicada en la capa media, utilizada para proporcionar una fuente de alimentación estable y una conexión a tierra para toda la placa de circuito . Por ejemplo, en una placa de cuatro capas, la capa intermedia 1 puede servir como un "canal dedicado de alimentación", como la línea de potencia media en la planta de potencia, y la línea de potencia media en la planta de potencia total, y la línea de potencia media en la planta de potencia total, y la capa de potencia en la planta de potencia total, y la capa de potencia en la planta. Servir como la capa de cableado para otro grupo de líneas de señal .
Capa aislante: FR -4 u otros materiales aislantes se utilizan para separar las diversas capas conductoras, evitar cortocircuitos y garantizar la independencia y estabilidad de las señales .

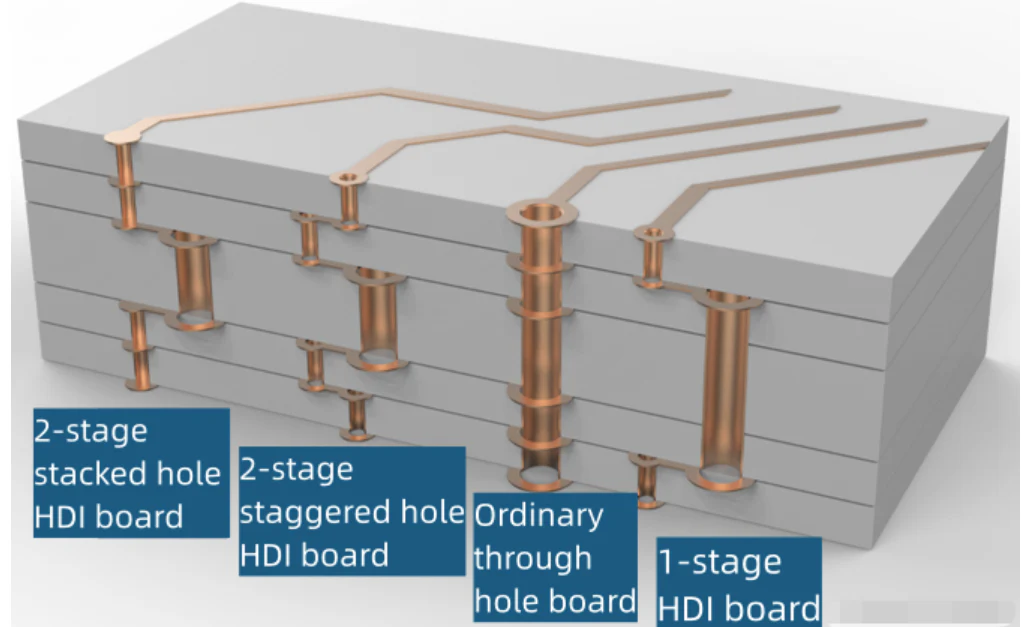

VIAS: incluyendo a través de agujeros, agujeros ciegos y agujeros enterrados . a través de agujeros que se extienden a través de toda la placa y se utilizan para conectar circuitos de diferentes capas y montar componentes tradicionales; Los agujeros ciegos se utilizan para conectar la capa superior y las capas internas, generalmente para la transmisión de señal de alta frecuencia, lo que puede reducir la longitud de la ruta y hacer que la transmisión de la señal sea más rápida; Los agujeros enterrados son responsables de las conexiones eléctricas entre las capas internas . En tablas de alta densidad, la combinación de agujeros ciegos y agujeros enterrados puede acomodar más líneas mientras evita que la placa sea demasiado gruesa .
Capa de tratamiento de superficie: Similar a la placa de doble capa, tiene una máscara de soldadura y una capa de la camiseta de sedas, que desempeñan los roles de protección e identificación . Además, algunas placas de alta capa de alta gama también sufrirán placas de oro superficiales y otros tratamientos para mejorar la conductividad y la resistencia a la corrosión .
Escenarios de aplicación: adecuados para circuitos de alta densidad, alta velocidad y complejo de alta frecuencia, como placas base para computadora, placas de placas para teléfonos móviles, etc. . se puede aumentar el número de capas para cumplir con los requisitos de rendimiento del circuito .
