¿Se pueden utilizar cargas de RF en redes de adaptación de impedancia de RF?

En el ámbito de la ingeniería de radiofrecuencia (RF), la adaptación de impedancia es un concepto fundamental que garantiza la máxima transferencia de potencia entre una fuente y una carga. Las cargas de RF, por otro lado, son componentes diseñados para absorber energía de RF sin reflejarla. Una pregunta común que surge es si las cargas de RF se pueden utilizar en redes de adaptación de impedancia de RF. En esta publicación de blog, exploraremos este tema en profundidad, aprovechando nuestra experiencia como proveedor de cargas de RF.

Comprensión de las redes de adaptación de impedancia de RF

Antes de profundizar en el uso de cargas de RF en redes de adaptación de impedancia, es fundamental comprender qué son las redes de adaptación de impedancia y por qué son importantes. En un sistema de RF, la fuente y la carga suelen tener diferentes valores de impedancia. Cuando hay una discrepancia entre la impedancia de la fuente y la impedancia de la carga, una parte de la potencia de RF se refleja de regreso a la fuente. Esta reflexión puede causar una variedad de problemas, incluida una reducción de la eficiencia de transferencia de energía, distorsión de la señal y posibles daños al equipo fuente.

Las redes de adaptación de impedancia son circuitos diseñados para transformar la impedancia de la carga para que coincida con la impedancia de la fuente. Estas redes suelen constar de componentes pasivos como inductores, condensadores y resistencias. Al seleccionar cuidadosamente los valores de estos componentes, los ingenieros pueden crear una red que presente una impedancia a la fuente igual a su impedancia característica, maximizando así la transferencia de energía.

El papel de las cargas de RF

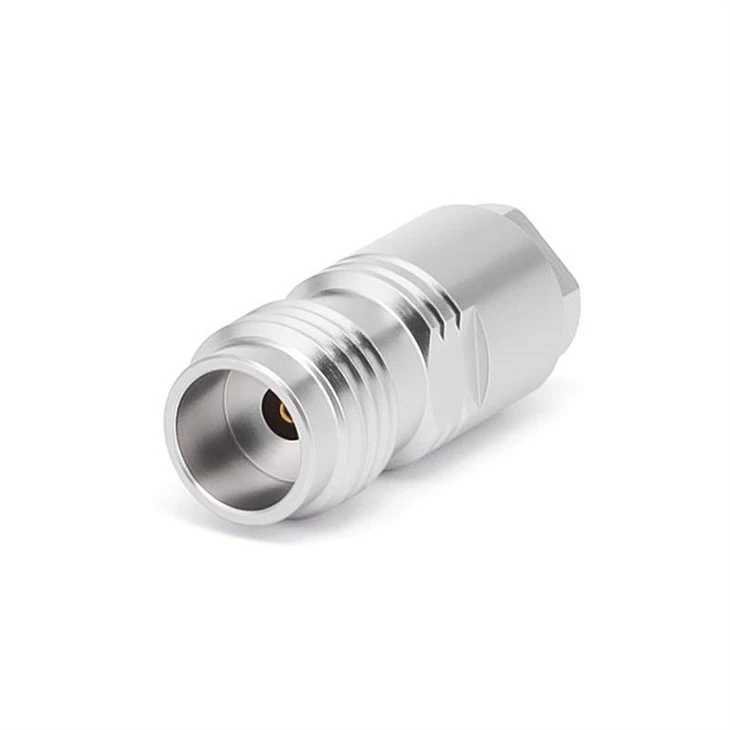

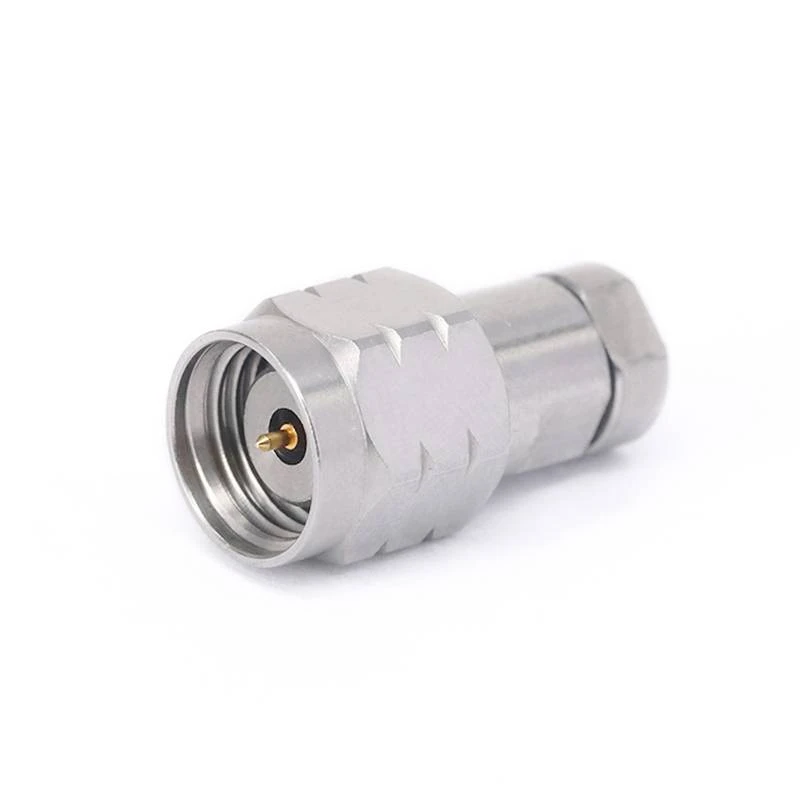

Las cargas de RF son componentes pasivos que están diseñados para absorber energía de RF. Normalmente se utilizan en aplicaciones de prueba y medición, donde proporcionan una terminación de impedancia conocida para señales de RF. Las cargas de RF están disponibles en una variedad de tipos y configuraciones, cada una diseñada para cumplir requisitos específicos. Por ejemplo,Cargas de RF G3POestán diseñados para aplicaciones de alta frecuencia, mientras queCargas de RF de 1,85 mmSon adecuados para aplicaciones de frecuencia ultra alta.Cargas GPO RFOfrecen una combinación de alto rendimiento y tamaño compacto, lo que los hace ideales para una amplia gama de aplicaciones.

La función principal de una carga de RF es proporcionar una terminación no reflectante para una señal de RF. Esto se logra diseñando la carga para que tenga una impedancia igual a la impedancia característica de la línea de transmisión. Cuando la impedancia de la carga coincide con la impedancia de la línea de transmisión, toda la energía de RF es absorbida por la carga y no hay reflexión hacia la fuente.

¿Se pueden utilizar cargas de RF en redes de adaptación de impedancia de RF?

La respuesta corta es sí, las cargas de RF se pueden utilizar en redes de adaptación de impedancia de RF. Sin embargo, la forma en que se utilizan depende de los requisitos específicos de la aplicación. En algunos casos, se puede utilizar una carga de RF como parte de una red de adaptación de impedancia más compleja. Por ejemplo, una carga de RF resistiva se puede combinar con inductores y condensadores para crear una red coincidente que transforma la impedancia de la carga para que coincida con la impedancia de la fuente.

En otros casos, se puede utilizar una carga de RF como terminación para una línea de transmisión que forma parte de una red de adaptación de impedancia. Por ejemplo, en una configuración de prueba, se puede usar una carga de RF para terminar una línea de transmisión que está conectada a un dispositivo bajo prueba (DUT). Al utilizar una carga de RF con la impedancia correcta, los ingenieros pueden garantizar que al DUT se le presente una carga coincidente, lo cual es esencial para realizar pruebas precisas.

Ventajas de utilizar cargas de RF en redes de adaptación de impedancia

Existen varias ventajas al utilizar cargas de RF en redes de adaptación de impedancia. Una de las principales ventajas es que las cargas de RF proporcionan una impedancia conocida y estable. Esto es importante porque las redes de adaptación de impedancia dependen de valores de impedancia precisos para funcionar correctamente. Al utilizar una carga de RF con una impedancia conocida, los ingenieros pueden garantizar que la red correspondiente esté diseñada e implementada correctamente.

Otra ventaja de utilizar cargas de RF en redes de adaptación de impedancia es que pueden ayudar a reducir los reflejos. Como se mencionó anteriormente, los reflejos pueden causar una variedad de problemas en un sistema de RF, incluida la reducción de la eficiencia de transferencia de energía y la distorsión de la señal. Al utilizar una carga de RF para terminar una línea de transmisión o como parte de una red coincidente, los ingenieros pueden minimizar los reflejos y mejorar el rendimiento general del sistema.

Consideraciones al utilizar cargas de RF en redes de adaptación de impedancia

Si bien el uso de cargas de RF en redes de adaptación de impedancia tiene muchas ventajas, también hay algunas consideraciones que los ingenieros deben tener en cuenta. Una de las principales consideraciones es la capacidad de manejo de potencia de la carga de RF. En algunas aplicaciones, es posible que la carga de RF necesite manejar una cantidad significativa de energía. Si se excede la capacidad de manejo de energía de la carga, puede causar que la carga se sobrecaliente y potencialmente falle.

Otra consideración es el rango de frecuencia de la carga de RF. Diferentes cargas de RF están diseñadas para funcionar en diferentes rangos de frecuencia. Al seleccionar una carga de RF para usar en una red de adaptación de impedancia, es importante elegir una carga que sea adecuada para el rango de frecuencia de la aplicación.

Conclusión

En conclusión, las cargas de RF se pueden utilizar en redes de adaptación de impedancia de RF y ofrecen varias ventajas, entre ellas proporcionar una impedancia conocida y estable y reducir los reflejos. Sin embargo, los ingenieros deben considerar cuidadosamente la capacidad de manejo de potencia y el rango de frecuencia de la carga de RF cuando la utilizan en una red coincidente.

Como proveedor de cargas de RF, ofrecemos una amplia gama de cargas de RF de alta calidad que son adecuadas para su uso en redes de adaptación de impedancia. NuestroCargas de RF G3PO,Cargas de RF de 1,85 mm, yCargas GPO RFestán diseñados para satisfacer las necesidades de una variedad de aplicaciones, y nuestro equipo de expertos está disponible para brindar soporte y asistencia técnica.

Si está interesado en obtener más información sobre nuestras cargas de RF o analizar cómo se pueden utilizar en su red de adaptación de impedancia, le recomendamos que se comunique con nosotros. Nuestro equipo de ventas está listo para ayudarlo con sus necesidades de adquisición y ayudarlo a encontrar las cargas de RF adecuadas para su aplicación.
