¿Cuál es la resistencia de contacto de los conectores coaxiales?

La resistencia de contacto es un parámetro crítico cuando se trata de conectores coaxiales. Como proveedor líder de conectores coaxiales, entendemos la importancia de este concepto y sus implicaciones para el rendimiento de los sistemas electrónicos. En este blog profundizaremos en qué es la resistencia de contacto, por qué es importante y cómo afecta la funcionalidad de los conectores coaxiales.

Comprender la resistencia de contacto

La resistencia de contacto se refiere a la resistencia encontrada en la interfaz entre dos conductores cuando están en contacto entre sí. En el contexto de los conectores coaxiales, es la resistencia que se produce en los puntos donde el conector hace contacto con el cable u otros componentes acoplados. Esta resistencia no es un valor fijo y puede verse influenciada por varios factores, incluidas las propiedades del material de los conductores, el acabado de la superficie, la fuerza de contacto y la presencia de contaminantes.

El principio básico detrás de la resistencia de contacto puede explicarse por el hecho de que cuando dos conductores entran en contacto, el área real de contacto es mucho menor que el área aparente. Esto se debe a las irregularidades microscópicas en las superficies de los conductores. Como resultado, la corriente tiene que fluir a través de estos pequeños puntos de contacto, lo que aumenta la resistencia. La fórmula para la resistencia de contacto se basa en la constricción del camino de la corriente y la resistividad de los materiales involucrados.

Factores que afectan la resistencia de contacto

Propiedades de los materiales

La elección de los materiales para el conector coaxial juega un papel importante a la hora de determinar la resistencia de contacto. Los metales con alta conductividad, como el cobre y la plata, se utilizan habitualmente porque ofrecen baja resistencia. Por ejemplo, el cobre tiene una resistividad relativamente baja, lo que significa que permite que la corriente fluya más fácilmente. Sin embargo, la superficie de estos metales puede oxidarse con el tiempo, especialmente en presencia de humedad y oxígeno. La oxidación puede aumentar la resistencia de contacto ya que la capa de óxido es menos conductora que el metal base. Para mitigar este problema, los conectores suelen estar recubiertos con materiales como oro o níquel, que son más resistentes a la oxidación.

Acabado superficial

El acabado superficial del conector también afecta la resistencia de contacto. Una superficie lisa y limpia proporciona un área de contacto efectiva más grande, lo que reduce la resistencia. Las superficies rugosas, por otro lado, tienen menos puntos de contacto, lo que genera una mayor resistencia. Además, el acabado de la superficie puede influir en la adhesión de contaminantes. Es menos probable que una superficie bien acabada atrape suciedad, polvo u otras partículas que puedan aumentar la resistencia al contacto.

Fuerza de contacto

La fuerza aplicada en la interfaz de contacto es otro factor crucial. Una fuerza de contacto adecuada garantiza una buena conexión eléctrica al aumentar el área de contacto efectiva. Cuando la fuerza de contacto es demasiado baja, es posible que los conductores no estén en pleno contacto, lo que genera una mayor resistencia. Por el contrario, una fuerza de contacto excesiva puede dañar el conector o el cable, lo que también puede tener un impacto negativo en la resistencia de contacto. Por lo tanto, es fundamental diseñar conectores con la fuerza de contacto adecuada para mantener una conexión estable y de baja resistencia.

Contaminantes

Contaminantes como suciedad, aceite y humedad pueden aumentar significativamente la resistencia de contacto. Estas sustancias pueden actuar como aislantes, impidiendo el buen flujo de corriente entre los conductores. Por ejemplo, una fina capa de aceite sobre la superficie de contacto puede crear una barrera que aumenta la resistencia. Para evitar la contaminación, los conectores deben almacenarse y manipularse adecuadamente, y se pueden usar tapas protectoras cuando los conectores no estén en uso.

Importancia de la baja resistencia de contacto en conectores coaxiales

Integridad de la señal

En aplicaciones de alta frecuencia, una baja resistencia de contacto es esencial para mantener la integridad de la señal. Los conectores coaxiales se utilizan comúnmente en aplicaciones como telecomunicaciones, aeroespacial y prueba y medición, donde la transmisión precisa de la señal es crucial. Una alta resistencia de contacto puede causar atenuación, distorsión y reflexión de la señal. La atenuación de la señal se refiere a la pérdida de intensidad de la señal a medida que viaja a través del conector. La distorsión puede cambiar la forma de la señal, provocando errores en la transmisión de datos. La reflexión ocurre cuando una parte de la señal rebota debido a desajustes de impedancia causados ​​por una alta resistencia de contacto.

Eficiencia energética

En aplicaciones de manejo de energía, es necesaria una baja resistencia de contacto para minimizar la pérdida de energía. Cuando la corriente fluye a través de un conector con alta resistencia, parte de la energía eléctrica se convierte en calor. Esto no sólo desperdicia energía sino que también puede provocar que el conector se sobrecaliente, lo que puede dañar el conector y otros componentes del sistema. Al reducir la resistencia de contacto, podemos mejorar la eficiencia energética del sistema y extender la vida útil de los componentes.

Confiabilidad del sistema

La baja resistencia de contacto contribuye a la confiabilidad general del sistema. Los conectores con resistencia de contacto estable y baja tienen menos probabilidades de experimentar conexiones intermitentes o fallas. En aplicaciones críticas como dispositivos militares y médicos, la confiabilidad del sistema es de suma importancia. Un fallo de un solo conector puede provocar fallos de funcionamiento del sistema, lo que puede tener graves consecuencias.

Medición de la resistencia de contacto

Existen varios métodos para medir la resistencia de contacto de conectores coaxiales. Un método común es la técnica de sonda de cuatro puntos. En este método, se usan dos sondas externas para aplicar una corriente conocida a través del conector, mientras que se usan dos sondas internas para medir la caída de voltaje a través de la interfaz de contacto. Utilizando la ley de Ohm (V = IR), se puede calcular la resistencia de contacto. Otro método es la técnica de sonda de dos puntos, que es más sencilla pero menos precisa ya que incluye la resistencia de los cables de prueba en la medición.

Nuestras soluciones de conectores coaxiales

Como proveedor de conectores coaxiales, ofrecemos una amplia gama de productos diseñados para minimizar la resistencia de contacto. Nuestros conectores están fabricados con materiales de alta calidad con excelente conductividad y están recubiertos con acabados resistentes a la corrosión para garantizar un rendimiento a largo plazo. Prestamos mucha atención al acabado superficial de nuestros conectores, utilizando procesos de fabricación avanzados para lograr superficies lisas y limpias. Nuestro equipo de ingeniería diseña cuidadosamente los conectores para proporcionar la fuerza de contacto óptima, asegurando una conexión confiable y de baja resistencia.

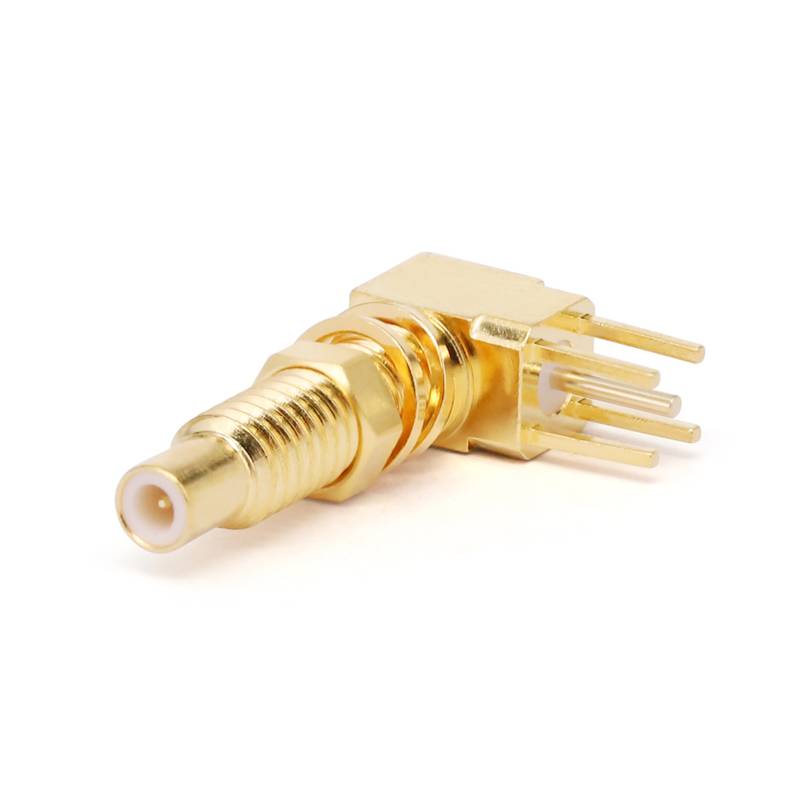

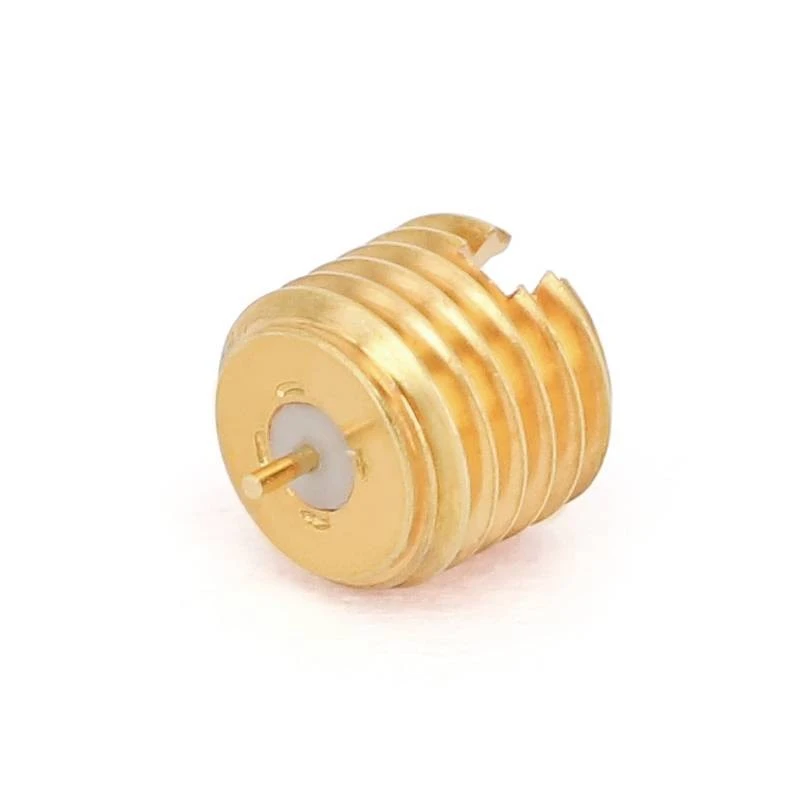

Ofrecemos diferentes tipos de conectores coaxiales, incluidosConectores multicoaxiales,Conectores de terminales, yConectores de PCB. Cada tipo se adapta a aplicaciones específicas, proporcionando el mejor rendimiento posible en términos de resistencia de contacto y otros parámetros eléctricos.

Conclusión

La resistencia de contacto es un aspecto vital del rendimiento del conector coaxial. Comprender los factores que afectan la resistencia de contacto y cómo medirla es esencial para garantizar el correcto funcionamiento de los sistemas electrónicos. Como proveedor, estamos comprometidos a ofrecer conectores coaxiales de alta calidad con baja resistencia de contacto. Ya sea que esté buscando conectores para transmisión de señales de alta frecuencia o aplicaciones de manejo de energía, nuestros productos están diseñados para satisfacer sus necesidades.

Si está interesado en nuestros conectores coaxiales o tiene alguna pregunta sobre la resistencia de contacto, lo invitamos a contactarnos para una discusión detallada. Nuestro equipo de expertos está listo para ayudarlo a seleccionar los conectores adecuados para sus requisitos específicos y brindarle las mejores soluciones posibles.

Referencias

• "Manual de ingeniería de microondas y RF" de Inder Bahl, Prakash Bhartia y Amitabh Trivedi.
• "Conectores: Tecnología y Aplicaciones" por EJ Rymaszewski.
• Artículos técnicos sobre diseño y rendimiento de conectores coaxiales de instituciones de investigación de la industria.
