¿Cómo se comparan los recortadores de fase con otros dispositivos de control de fase?
Dejar un mensaje
En el ámbito de la ingeniería eléctrica y la tecnología RF (radiofrecuencia), el control de fase es un aspecto crítico que afecta significativamente el rendimiento de varios sistemas. Los reguladores de fase son uno de los dispositivos clave utilizados para el control de fase y, en este blog, profundizaremos en cómo se comparan con otros dispositivos de control de fase. Como proveedor de Phase Trimmers, tengo un conocimiento profundo y experiencia práctica con estos productos, lo que nos ayudará a explorar este tema de manera integral.
Comprender el control de fase
Antes de empezar a comparar los recortadores de fase con otros dispositivos, es fundamental comprender qué es el control de fase. En un sistema eléctrico o de RF, la fase de una señal se refiere a la posición de la forma de onda con respecto a un punto de referencia. El control de fase implica ajustar esta posición para lograr requisitos específicos del sistema, como sincronizar múltiples señales, optimizar la transferencia de energía o mejorar la calidad de la señal.
Reguladores de fase: descripción general

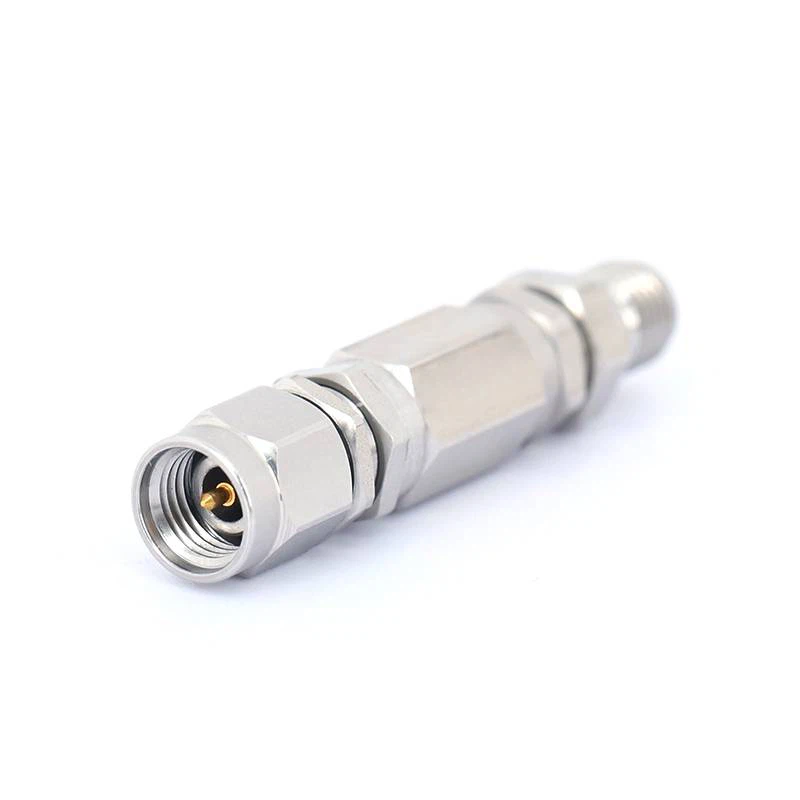

Los recortadores de fase, también conocidos como recortadores de fase de RF, son dispositivos pasivos diseñados para proporcionar un ajuste de fase preciso en circuitos de RF y microondas. Ofrecen un cambio de fase variable que se puede ajustar manualmente o mediante medios mecánicos. Puedes aprender más sobreRecortadores de fase. Estos dispositivos generalmente se construyen con materiales dieléctricos de alta calidad y componentes diseñados con precisión para garantizar un ajuste de fase estable y preciso en una amplia gama de frecuencias.
Comparación con diodos varactor
Los diodos varactor son otra opción popular para el control de fase. Son dispositivos semiconductores cuya capacitancia cambia con el voltaje aplicado. Al variar el voltaje a través del diodo varactor, se puede ajustar la fase de la señal que lo atraviesa.
Una de las principales ventajas de los diodos varactor es su rápido tiempo de respuesta. Pueden cambiar la fase de una señal casi instantáneamente, lo que los hace adecuados para aplicaciones donde se requieren ajustes de fase rápidos, como en antenas en fase para sistemas de radar. Sin embargo, los diodos varactor tienen algunas limitaciones. Son sensibles a las variaciones de temperatura, lo que puede provocar una desviación del cambio de fase. Además, requieren una fuente de voltaje de polarización, lo que añade complejidad al diseño del circuito.
Por el contrario, los reguladores de fase ofrecen un ajuste de fase más estable. Se ven menos afectados por los cambios de temperatura y no requieren un voltaje de polarización. Esto los hace ideales para aplicaciones donde la estabilidad a largo plazo es crucial, como en sistemas de comunicación donde la calidad constante de la señal es esencial. Sin embargo, los reguladores de fase tienen una velocidad de ajuste más lenta en comparación con los diodos varactor, ya que normalmente se ajustan de forma manual o mecánica.
Comparación con fase: bucles bloqueados (PLL)
Los bucles bloqueados de fase son sofisticados sistemas de control de fase que constan de un detector de fase, un filtro de bucle y un oscilador controlado por voltaje (VCO). El PLL compara la fase de una señal de entrada con una señal de referencia y ajusta la salida del VCO para minimizar la diferencia de fase entre las dos señales.
Los PLL son muy precisos y pueden lograr un control de fase muy preciso. Se utilizan ampliamente en aplicaciones como síntesis de frecuencia, recuperación de reloj y sincronización en sistemas de comunicación digitales. Sin embargo, los PLL son complejos y costosos de implementar. Requieren un diseño y una calibración cuidadosos para garantizar un funcionamiento adecuado y consumen más energía en comparación con los recortadores de fase.
Los reguladores de fase, por otra parte, son sencillos y rentables. Son fáciles de instalar y no requieren procedimientos de calibración complejos. Son una excelente opción para aplicaciones donde se necesita un nivel básico de ajuste de fase y el costo es un factor importante, como en algunos productos de electrónica de consumo.
Comparación con desfasadores digitales
Los desfasadores digitales utilizan señales de control digitales para ajustar la fase de una señal. Ofrecen pasos de fase discretos y se pueden integrar fácilmente en sistemas digitales. Los desfasadores digitales son altamente programables y pueden controlarse de forma remota, lo que los hace adecuados para aplicaciones donde se requiere control de fase automatizado, como en sistemas de antenas inteligentes.
Sin embargo, los desfasadores digitales están limitados en términos del número de pasos de fase que pueden proporcionar. También tienen una pérdida de inserción relativamente alta, lo que puede degradar la calidad de la señal. Los reguladores de fase, por el contrario, ofrecen un ajuste de fase continuo, lo que permite un control más preciso en algunas aplicaciones. Generalmente tienen una menor pérdida de inserción, lo que resulta en una mejor integridad de la señal.
Aplicaciones de los recortadores de fase
Los recortadores de fase encuentran una amplia gama de aplicaciones en diferentes industrias. En la industria de las telecomunicaciones, se utilizan en amplificadores, mezcladores y filtros de RF para optimizar la fase de las señales y mejorar el rendimiento general de los sistemas de comunicación. En el sector aeroespacial y de defensa, los recortadores de fase se utilizan en sistemas de radar, sistemas de comunicación por satélite y equipos de guerra electrónica para garantizar un procesamiento y transmisión de señales precisos.
En la industria de pruebas y mediciones, los recortadores de fase son esenciales para calibrar y probar equipos de RF y microondas. Permiten a los ingenieros ajustar la fase de las señales de prueba con precisión, garantizando resultados de medición precisos.
¿Por qué elegir nuestros recortadores de fase?
Como proveedor de recortadores de fase, estamos orgullosos de ofrecer productos de alta calidad. Nuestros recortadores de fase están fabricados con la última tecnología y los mejores materiales, garantizando un excelente rendimiento y confiabilidad. Ofrecemos una amplia gama de recortadores de fase con diferentes especificaciones para satisfacer las diversas necesidades de nuestros clientes.
Nuestros productos están diseñados para proporcionar un ajuste de fase estable y preciso en una amplia gama de frecuencias. También son muy duraderos y pueden soportar condiciones ambientales adversas. Ya sea que necesite un recortador de fase para un proyecto de electrónica de consumo a pequeña escala o una aplicación industrial a gran escala, tenemos la solución adecuada para usted.
Conclusión
En conclusión, los reguladores de fase tienen ventajas y desventajas únicas en comparación con otros dispositivos de control de fase. Si bien pueden no ser tan rápidos como los diodos varactor o tan precisos como los PLL en algunos aspectos, ofrecen estabilidad, simplicidad y rentabilidad. Su ajuste de fase continuo y su baja pérdida de inserción los convierten en la opción preferida para muchas aplicaciones.
Si está en el mercado de dispositivos de control de fase y está considerando recortadores de fase, le recomendamos que se comunique con nosotros. Estamos listos para brindarle información detallada sobre el producto, soporte técnico y precios competitivos. Contáctenos para iniciar una discusión sobre sus requisitos específicos y explorar cómo nuestros recortadores de fase pueden satisfacer sus necesidades. Nuestro equipo de expertos está ansioso por ayudarlo a encontrar la mejor solución de control de fase para su proyecto.
Referencias
- Pozar, DM (2011). Ingeniería de microondas. Wiley.
- González, G. (2010). Amplificadores de transistores de microondas: análisis y diseño. Prentice Hall.
- Razavi, B. (2013). Microelectrónica de RF. Prentice Hall.
