¿Cómo afectan las cargas de RF la eficiencia de los sistemas de RF?

¡Hola, compañeros entusiastas de la RF! Como proveedor de cargas de RF, he pasado un montón de tiempo sumergiendo en cómo estos pequeños componentes pueden tener un gran impacto en la eficiencia de los sistemas de RF. Entonces, cavemos y exploremos este tema juntos.

En primer lugar, ¿cuáles son las cargas de RF? Bueno, son básicamente dispositivos que absorben la potencia de RF. Piense en ellos como los "hundidos" en un circuito de RF. Se usan en todo tipo de aplicaciones, desde pruebas y medición hasta terminación de señales. Pero, ¿cómo afectan la eficiencia de un sistema de RF?

Una de las formas clave en que las cargas de RF impactan la eficiencia es a través de su coincidencia de impedancia. En un mundo ideal, la impedancia de la carga de RF coincidiría perfectamente con la impedancia de la fuente. Cuando esto sucede, se produce una transferencia de potencia máxima. Eso significa que el sistema RF puede funcionar en su máxima eficiencia porque hay un reflejo mínimo de energía a la fuente.

Digamos que tiene un amplificador de RF que está enviando una señal. Si la impedancia de carga no coincide con la impedancia de salida del amplificador, se reflejará una parte de la potencia. Esta potencia reflejada no solo reduce la cantidad de potencia que realmente se entrega a la carga, sino que también puede causar problemas como el sobrecalentamiento en el amplificador. Es como tratar de verter agua a través de una tubería que es demasiado estrecha: tendrá un poco de flujo e ineficiencias.

Otro factor a considerar es la capacidad de manejo de potencia de la carga de RF. Si está utilizando una carga que no puede manejar la cantidad de energía que se le está enviando, se calentará. Y cuando se calienta, su rendimiento puede degradarse. Esto puede conducir a una disminución en la eficiencia general del sistema RF. Por ejemplo, si está ejecutando un transmisor RF de alta potencia y tiene una carga clasificada para una potencia mucho más baja, la carga podría comenzar a cambiar sus características de impedancia a medida que se calienta. Este cambio de impedancia puede causar más reflexión de potencia y una operación menos eficiente.

La respuesta de frecuencia de las cargas de RF también es crucial. Los sistemas de RF a menudo operan en una amplia gama de frecuencias. Una buena carga de RF debe tener una respuesta de frecuencia plana dentro del rango de frecuencia de funcionamiento del sistema. Si la respuesta de la carga es desigual, puede hacer que diferentes frecuencias se absorban de manera diferente. Esto puede dar como resultado una distorsión de la señal y una eficiencia reducida. Por ejemplo, en un sistema de comunicación inalámbrica, si la carga de RF no maneja todas las frecuencias en la banda de comunicación igualmente bien, algunas partes de la señal pueden perderse o distorsionarse, lo que lleva a una transmisión menos eficiente.

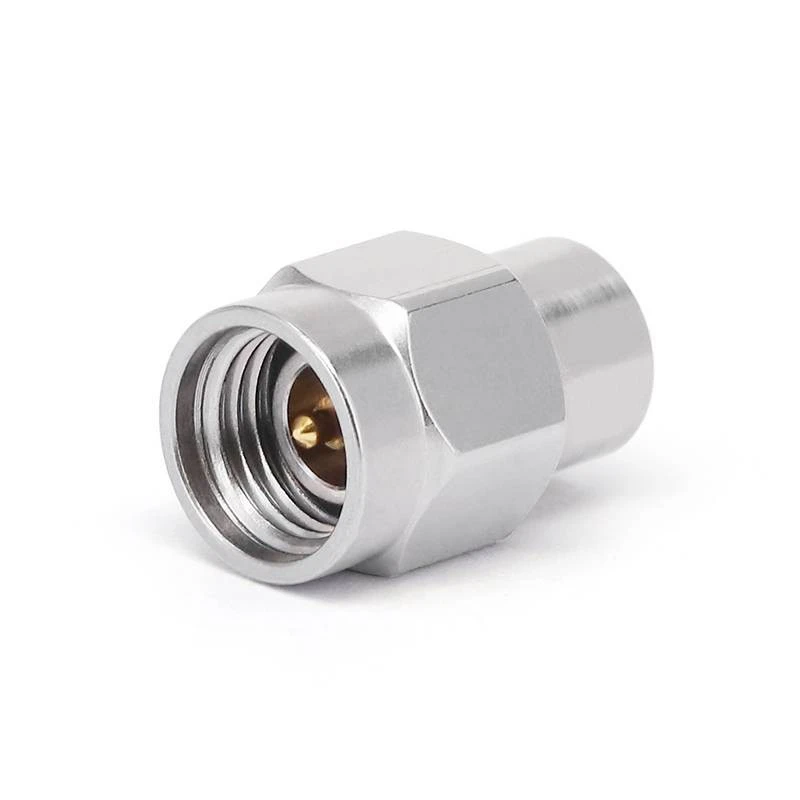

Ahora, hablemos sobre los diferentes tipos de cargas de RF y cómo pueden afectar la eficiencia. Un tipo común es elCargas del conector. Estos están diseñados para conectarse fácilmente a otros componentes de RF. Son excelentes para aplicaciones donde necesita una carga rápida y confiable. Las cargas de conector pueden tener un gran impacto en la eficiencia, especialmente si están bien, diseñadas. Una carga del conector de alta calidad tendrá una excelente coincidencia de impedancia y baja pérdida de inserción. La pérdida de inserción es la cantidad de potencia que se pierde cuando la carga se inserta en el circuito de RF. Cuanto menor sea la pérdida de inserción, más eficiente será el sistema.

También hay cargas de RF fijas y variables. Las cargas fijas tienen un valor de impedancia establecido, mientras que las cargas variables le permiten ajustar la impedancia. Las cargas variables pueden ser muy útiles en situaciones en las que necesita multa: sintonizar el sistema de RF para obtener la máxima eficiencia. Por ejemplo, durante la fase de prueba de un producto RF, es posible que desee variar la impedancia de carga para ver cómo funciona el sistema en diferentes condiciones. Al encontrar la impedancia de carga óptima, puede mejorar la eficiencia general del sistema.

Además de los aspectos técnicos, la calidad de la fabricación de carga de RF también juega un papel en la eficiencia. Una carga de RF bien hecha será más estable y confiable. Tendrá mejores materiales y construcción, lo que significa que es menos probable que experimente problemas como la impedancia a la deriva con el tiempo. Las cargas más baratas y de baja calidad pueden parecer una buena oferta al principio, pero pueden terminar costándole más a largo plazo debido a una eficiencia reducida y fallas potenciales del sistema.

Entonces, ¿cómo puede asegurarse de que su sistema de RF sea lo más eficiente posible cuando use cargas de RF? Primero, investigue. Asegúrese de comprender los requisitos de su sistema de RF, incluidos los niveles de potencia, el rango de frecuencia y las características de impedancia. Luego, elija el tipo correcto de carga de RF. Busque cargas que estén específicamente diseñadas para su aplicación.

Cuando se trata de la instalación, siga cuidadosamente las instrucciones del fabricante. La instalación inadecuada puede conducir a problemas como el contacto eléctrico deficiente, lo que puede aumentar la pérdida de inserción y reducir la eficiencia. Además, controle regularmente el rendimiento de la carga de RF. Verifique los signos de sobrecalentamiento, cambios de impedancia u otros problemas. Si nota algún problema, abordelos rápidamente para evitar una mayor degradación de la eficiencia del sistema.

Como proveedor de cargas de RF, siempre estoy aquí para ayudarlo a tomar las decisiones correctas. Ya sea que sea un pequeño aficionado a la RF o un usuario industrial a gran escala, puedo proporcionarle cargas de RF de alta calidad que están diseñadas para maximizar la eficiencia de sus sistemas de RF. Si está interesado en aprender más sobre nuestros productos o tiene alguna pregunta sobre cómo las cargas de RF pueden afectar su sistema, no dude en comunicarse. Podemos tener una discusión detallada sobre sus necesidades específicas y encontrar las mejores soluciones para usted.

En conclusión, las cargas de RF tienen un impacto significativo en la eficiencia de los sistemas de RF. Desde la coincidencia de impedancia y el manejo de potencia hasta la respuesta de frecuencia y la calidad de fabricación, cada aspecto de una carga de RF puede afectar qué tan bien funciona un sistema de RF. Al elegir las cargas de RF correctas y cuidarlas adecuadas, puede asegurarse de que su sistema de RF se ejecute en su máxima eficiencia. Entonces, si estás en el mercado de cargas de RF, danos un grito. Estamos listos para ayudarlo a llevar su sistema RF al siguiente nivel.
