¿Cómo se comparan las cargas de RF con los condensadores en aplicaciones de RF?

En el ámbito dinámico de las aplicaciones de radiofrecuencia (RF), la elección entre cargas de RF y condensadores es una decisión crítica que puede afectar significativamente el rendimiento y la eficiencia de los sistemas electrónicos. Como proveedor confiable de cargas de RF, he sido testigo de primera mano de los diversos requisitos y desafíos que enfrentan los ingenieros y diseñadores en este campo. En esta publicación de blog, profundizaré en las complejidades de las cargas y capacitores de RF, comparando sus características, aplicaciones y rendimiento para ayudarlo a tomar decisiones informadas para sus proyectos de RF.

Comprensión de las cargas y condensadores de RF

Antes de embarcarnos en la comparación, primero establezcamos una comprensión clara de las cargas y condensadores de RF.

Cargas de RF

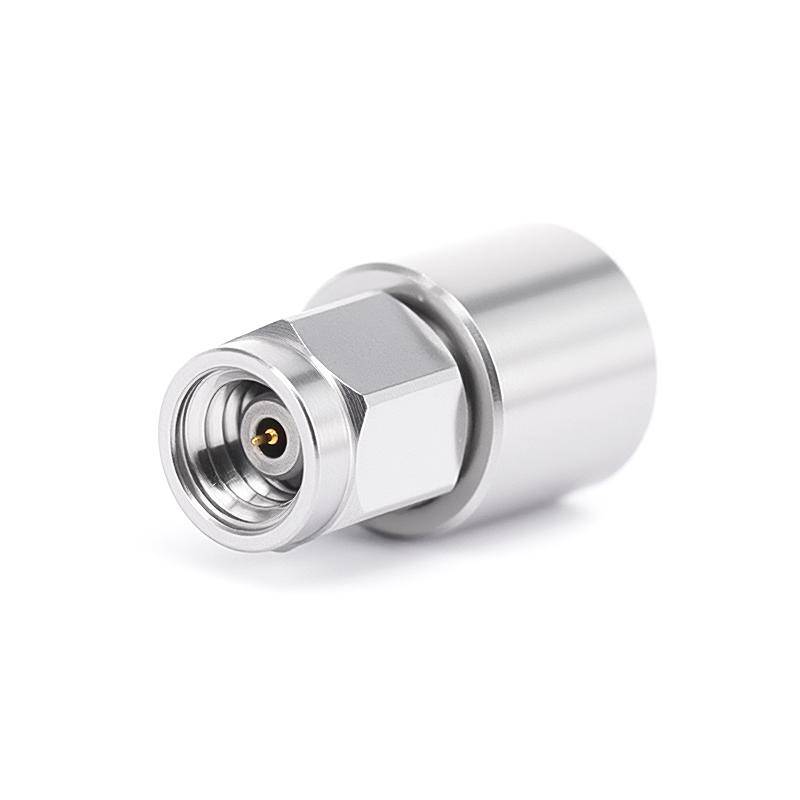

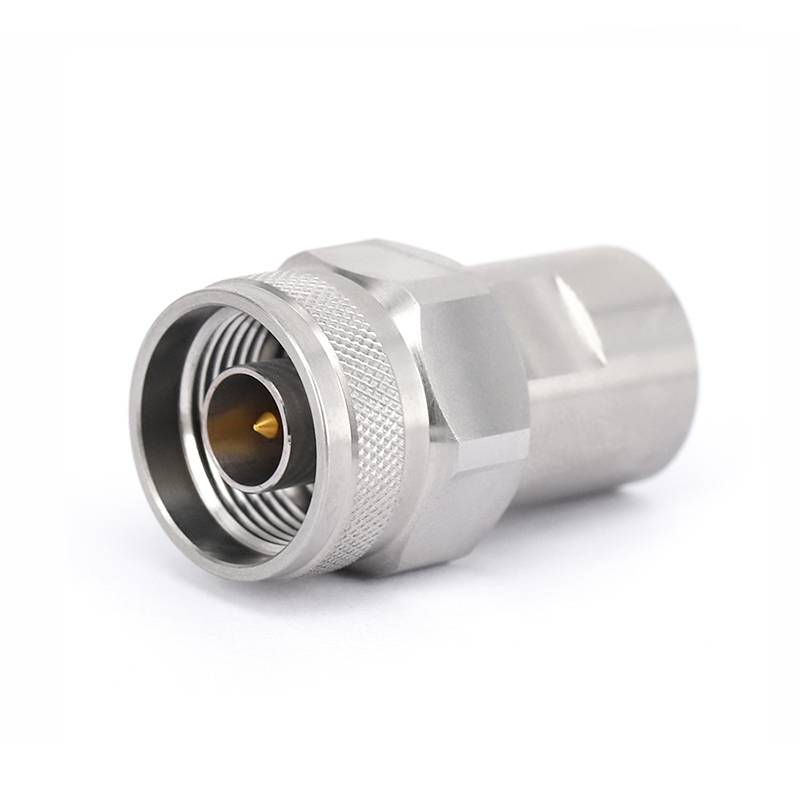

Las cargas de RF son componentes pasivos diseñados para absorber energía de RF y proporcionar una terminación para circuitos de RF. Por lo general, se utilizan para simular condiciones del mundo real, probar equipos de RF y garantizar una adaptación de impedancia adecuada. Las cargas de RF vienen en varios tipos, incluidas cargas fijas, cargas variables y cargas de precisión, cada una adaptada a aplicaciones y rangos de frecuencia específicos. Por ejemplo,Cargas GPO RFse utilizan comúnmente en aplicaciones de alta frecuencia, mientras queCargas de RF de 1,0 mmSon adecuados para aplicaciones de frecuencia ultra alta.N cargas de RFSe utilizan ampliamente en aplicaciones de RF de uso general debido a su versatilidad y confiabilidad.

Condensadores

Los condensadores, por otro lado, son componentes pasivos que almacenan y liberan energía eléctrica en un campo eléctrico. Se utilizan en una amplia gama de aplicaciones de RF, incluido el filtrado, el acoplamiento, la derivación y la sintonización. Los condensadores vienen en varios tipos, como condensadores cerámicos, de mica, de película y electrolíticos, cada uno con sus propias características y parámetros de rendimiento únicos. En aplicaciones de RF, los condensadores cerámicos suelen ser los preferidos debido a su alta densidad de capacitancia, baja resistencia en serie equivalente (ESR) y excelente rendimiento de alta frecuencia.

Comparación de cargas y condensadores de RF

Ahora que tenemos un conocimiento básico de las cargas y condensadores de RF, comparémoslos en términos de varios aspectos clave.

Coincidencia de impedancia

Una de las funciones principales de las cargas de RF es proporcionar una coincidencia precisa de impedancia con la fuente de RF o la línea de transmisión. Esto es crucial para minimizar los reflejos de la señal y garantizar la máxima transferencia de potencia. Las cargas de RF están diseñadas para tener un valor de impedancia específico, normalmente 50 o 75 ohmios, que se adapta a la impedancia característica del sistema de RF. Por el contrario, los condensadores no se utilizan principalmente para igualar impedancias. Si bien pueden afectar la impedancia de un circuito hasta cierto punto, su función principal es almacenar y liberar energía eléctrica.

Manejo de energía

Las cargas de RF están diseñadas para manejar altos niveles de potencia de RF sin una degradación significativa del rendimiento. Por lo general, están clasificados para un nivel de potencia específico, que puede variar desde unos pocos milivatios hasta varios kilovatios, según la aplicación. Los condensadores, por otro lado, tienen una capacidad limitada de manejo de energía. Generalmente se utilizan para aplicaciones de baja potencia, como filtrado y acoplamiento, donde los niveles de potencia son relativamente bajos.

Respuesta de frecuencia

Las cargas de RF están diseñadas para funcionar en una amplia gama de frecuencias, desde unos pocos kilohercios hasta varios gigahercios. Están optimizados para una respuesta de frecuencia plana, lo que significa que proporcionan una impedancia y absorción de potencia consistentes en todo el rango de frecuencia. Los condensadores, por otro lado, tienen una respuesta de frecuencia limitada. Su valor de capacitancia y rendimiento pueden variar significativamente con la frecuencia, especialmente a altas frecuencias. Esto los hace menos adecuados para aplicaciones que requieren un amplio rango de frecuencia.

Atenuación de señal

Las cargas de RF se utilizan para absorber energía de RF y proporcionar atenuación de la señal. Están diseñados para disipar la potencia de RF en forma de calor, reduciendo así la amplitud de la señal de RF. Los condensadores, por otro lado, no proporcionan una atenuación significativa de la señal. Se utilizan principalmente para filtrado y acoplamiento, donde el objetivo es pasar ciertas frecuencias mientras se bloquean otras.

Aplicaciones

Las cargas de RF se utilizan comúnmente en una variedad de aplicaciones de RF, incluidas pruebas, calibración y medición de RF. También se utilizan en amplificadores de potencia de RF, antenas y líneas de transmisión para proporcionar una terminación y garantizar una adaptación de impedancia adecuada. Los condensadores, por otro lado, se utilizan en una amplia gama de aplicaciones de RF, incluido el filtrado, el acoplamiento, la derivación y la sintonización. También se utilizan en osciladores, mezcladores y amplificadores de RF para controlar la frecuencia y la fase de la señal de RF.

Ventajas y desventajas de las cargas y condensadores de RF

Según la comparación anterior, podemos resumir las ventajas y desventajas de las cargas y condensadores de RF de la siguiente manera:

Cargas de RF

• Ventajas:
  • Coincidencia precisa de impedancia
  • Capacidad de manejo de alta potencia
  • Amplia respuesta de frecuencia
  • Atenuación de señal
  • Adecuado para pruebas y mediciones de RF
• Desventajas:
  • Limitado a proporcionar adaptación de impedancia y atenuación de señal.
  • Mayor coste en comparación con los condensadores.
  • Genera calor, lo que puede requerir medidas de enfriamiento adicionales.

Condensadores

• Ventajas:
  • Bajo costo
  • tamaño pequeño
  • Alta densidad de capacitancia
  • Adecuado para filtrado, acoplamiento, derivación y sintonización.
• Desventajas:
  • Capacidad de manejo de potencia limitada
  • Respuesta de frecuencia estrecha
  • No proporciona una atenuación significativa de la señal.

Elegir el componente adecuado para su aplicación de RF

Al elegir entre cargas y condensadores de RF para su aplicación de RF, es importante considerar los requisitos y limitaciones específicos de su proyecto. Aquí hay algunos factores a considerar:

Coincidencia de impedancia

Si la adaptación de impedancia es fundamental para su aplicación, las cargas de RF son la opción clara. Proporcionan una coincidencia precisa de impedancia con la fuente de RF o la línea de transmisión, minimizando los reflejos de la señal y garantizando la máxima transferencia de potencia.

Manejo de energía

Si su aplicación requiere una capacidad de manejo de alta potencia, las cargas de RF son la mejor opción. Están diseñados para manejar altos niveles de potencia de RF sin una degradación significativa del rendimiento.

Respuesta de frecuencia

Si su aplicación requiere una respuesta de frecuencia amplia, las cargas de RF son más adecuadas. Están optimizados para una respuesta de frecuencia plana, proporcionando una impedancia y absorción de potencia consistentes en todo el rango de frecuencia.

Atenuación de señal

Si se requiere atenuación de la señal, las cargas de RF son la opción obvia. Están diseñados para absorber energía de RF y proporcionar atenuación de la señal, reduciendo la amplitud de la señal de RF.

Costo y tamaño

Si el costo y el tamaño son factores importantes, los capacitores pueden ser una mejor opción. Generalmente son menos costosas y de menor tamaño en comparación con las cargas de RF.

Conclusión

En conclusión, las cargas y los condensadores de RF son componentes esenciales en las aplicaciones de RF, cada uno con sus propias características y parámetros de rendimiento únicos. Las cargas de RF se utilizan principalmente para adaptación de impedancia, manejo de potencia y atenuación de señal, mientras que los condensadores se utilizan principalmente para filtrado, acoplamiento, derivación y sintonización. Al elegir entre cargas de RF y condensadores, es importante considerar los requisitos y limitaciones específicos de su proyecto, como la adaptación de impedancia, el manejo de potencia, la respuesta de frecuencia, la atenuación de la señal, el costo y el tamaño.

Como proveedor líder de cargas de RF, ofrecemos una amplia gama de cargas de RF de alta calidad para satisfacer las diversas necesidades de nuestros clientes. Nuestras cargas de RF están diseñadas y fabricadas con los más altos estándares, lo que garantiza un rendimiento confiable y una durabilidad a largo plazo. Si tiene alguna pregunta o necesita ayuda para elegir la carga de RF adecuada para su aplicación, no dude en contactarnos. Estamos aquí para ayudarle con sus requisitos de carga de RF y ayudarle a lograr un rendimiento óptimo en sus proyectos de RF.

Referencias

• Pozar, DM (2011). Ingeniería de microondas (4ª ed.). Wiley.
• Collin, RE (2001). Fundamentos de la ingeniería de microondas (2ª ed.). McGraw-Hill.
• Hayt, WH y Kemmerly, JE (2001). Análisis de circuitos de ingeniería (6ª ed.). McGraw-Hill.
