¿Cómo afectan las cargas de choque a los conectores?

Las cargas de choque son una consideración crítica en el rendimiento y la confiabilidad de los conectores. Como proveedor líder de cargas de conectores, he sido testigo de primera mano de cómo las cargas de impacto pueden afectar significativamente a estos componentes esenciales. En este blog, profundizaremos en las diversas formas en que las cargas de choque afectan a los conectores y exploraremos estrategias para mitigar sus efectos negativos.

Comprender las cargas de choque

Las cargas de choque se refieren a fuerzas intensas y repentinas aplicadas a un conector durante un período corto. Estas fuerzas pueden surgir de diversas fuentes, como impactos mecánicos, vibraciones, aceleraciones o desaceleraciones rápidas e incluso sobretensiones eléctricas. A diferencia de las cargas estáticas, que son constantes y predecibles, las cargas de choque son transitorias y pueden ejercer tensiones mucho mayores en los conectores.

Cómo afectan las cargas de choque a los conectores

Daño mecánico

Uno de los efectos más inmediatos y visibles de las cargas de choque es el daño mecánico al conector. El impacto repentino puede provocar que la carcasa del conector se agriete, se rompa o se deforme. Esto no sólo compromete la integridad física del conector sino que también expone sus componentes internos a factores ambientales como polvo, humedad y contaminantes. Por ejemplo, una carcasa agrietada puede permitir que se filtre agua, provocando corrosión y fallas eléctricas.

Las clavijas o contactos dentro del conector también son vulnerables a cargas de choque. Pueden doblarse, desalinearse o incluso romperse, lo que puede interrumpir la conexión eléctrica. Es posible que una clavija doblada no haga contacto adecuado con el conector correspondiente, lo que provocará una pérdida intermitente o total de la transmisión de la señal. Esto es particularmente problemático en aplicaciones de transmisión de datos de alta velocidad donde incluso una breve interrupción puede causar errores de datos o mal funcionamiento del sistema.

Degradación del rendimiento eléctrico

Las cargas de choque pueden tener un profundo impacto en el rendimiento eléctrico de los conectores. La tensión mecánica puede cambiar la impedancia del conector, que es una medida de su oposición al flujo de corriente eléctrica. Un cambio en la impedancia puede provocar reflejos de la señal, donde una parte de la señal eléctrica rebota en lugar de transmitirse a través del conector. Los reflejos de la señal pueden causar atenuación (pérdida de intensidad de la señal), distorsión e interferencia, todo lo cual puede degradar la calidad de la señal eléctrica.

Además, las cargas de choque pueden provocar la formación de arcos entre los contactos. La formación de arcos ocurre cuando hay una interrupción repentina en la corriente eléctrica, creando una chispa de alto voltaje. Esto puede dañar las superficies de contacto, lo que provoca una mayor resistencia y una mayor degradación del rendimiento eléctrico. Con el tiempo, la formación de arcos repetidos puede causar picaduras y erosión de los contactos, reduciendo su vida útil y confiabilidad.

Aflojamiento de la conexión

Otro efecto significativo de las cargas de choque es el aflojamiento de la conexión entre el conector y su componente acoplado. La vibración y el impacto asociados con las cargas de choque pueden hacer que los mecanismos de bloqueo o los sujetadores se aflojen, permitiendo que el conector se mueva o se separe. Una conexión suelta puede provocar un contacto eléctrico intermitente, lo que puede ser difícil de diagnosticar y provocar fallos intermitentes del sistema.

En algunos casos, el conector puede incluso desprenderse completamente de su componente acoplado. Esto puede ser catastrófico en aplicaciones donde la conexión eléctrica continua es crítica, como en dispositivos aeroespaciales, automotrices y médicos.

Impacto en diferentes tipos de cargas de conectores

Cargas de RF de 3,5 mm

Cargas de RF de 3,5 mmSe utilizan comúnmente en aplicaciones de radiofrecuencia (RF). Las cargas de choque pueden tener un impacto significativo en su rendimiento. Las dimensiones precisas y las características eléctricas de las cargas de RF de 3,5 mm son cruciales para mantener la integridad de la señal. Una carga de impacto puede hacer que la estructura interna de la carga se desplace, alterando su impedancia y afectando la transmisión de la señal de RF. Esto puede provocar una mayor pérdida de señal y un rendimiento reducido en los sistemas de RF.

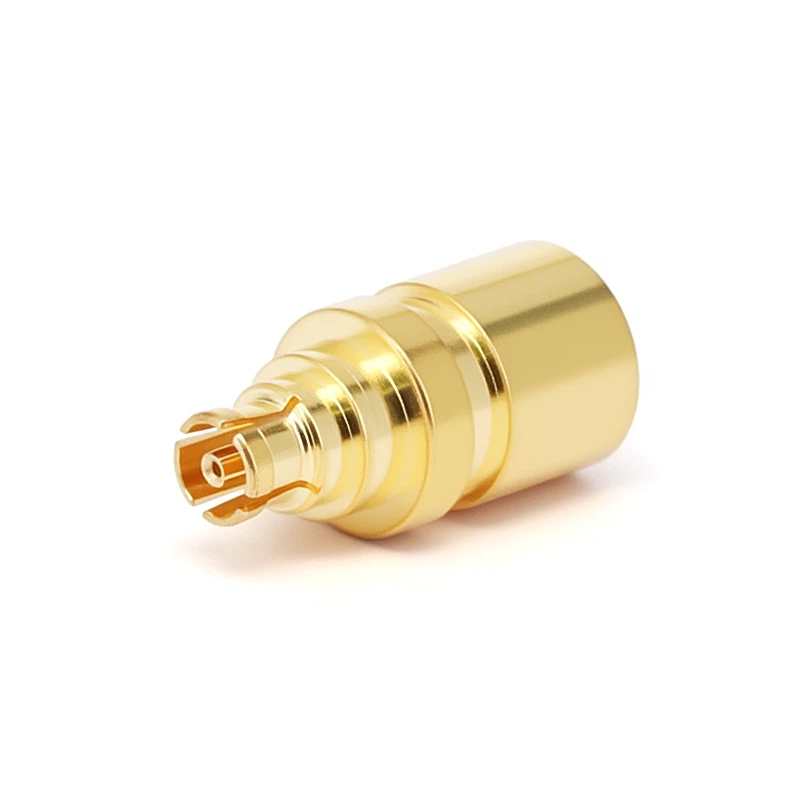

Cargas GPPO RF

Cargas GPPO RFestán diseñados para aplicaciones de alta frecuencia. A menudo se utilizan en equipos de prueba y medición, así como en sistemas de comunicación. Las cargas de choque pueden causar que los delicados componentes internos de las cargas GPPO RF se dañen o desalineen. Esto puede provocar cambios en las propiedades eléctricas de la carga, como su pérdida de retorno y la relación de onda estacionaria de voltaje (VSWR). Cualquier desviación de los valores especificados puede afectar la precisión de los resultados de la prueba o el rendimiento del sistema de comunicación.

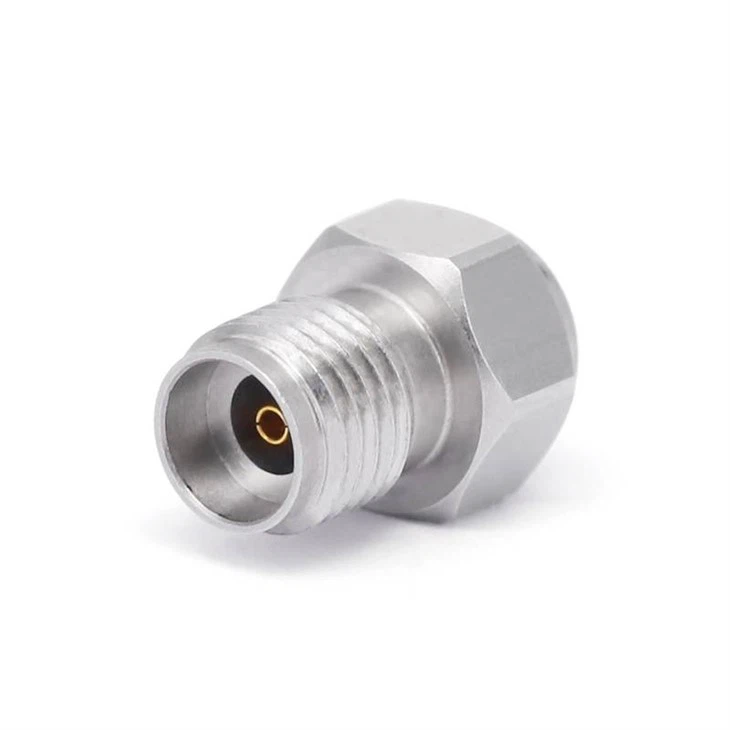

Cargas de RF de 2,92 mm

Cargas de RF de 2,92 mmse utilizan en aplicaciones de RF de alto rendimiento, incluidos sistemas de microondas y ondas milimétricas. Estas cargas están diseñadas para manejar altas frecuencias y niveles de potencia. Las cargas de choque pueden causar que los contactos de las cargas de RF de 2,92 mm se dañen o pierdan su alineación adecuada. Esto puede provocar una mayor pérdida de inserción y degradación de la señal, lo que puede ser particularmente problemático en aplicaciones de alta frecuencia donde incluso las pérdidas pequeñas pueden tener un impacto significativo en el rendimiento del sistema.

Mitigar los efectos de las cargas de choque

Consideraciones de diseño

Al diseñar conectores, es esencial considerar el potencial de cargas de choque. Esto incluye el uso de materiales que sean lo suficientemente fuertes y duraderos para soportar las fuerzas esperadas. Por ejemplo, los conectores pueden fabricarse a partir de plásticos de alta resistencia o metales con buena resistencia al impacto.

El diseño de la carcasa del conector y de los componentes internos también debe optimizarse para minimizar los efectos de las cargas de choque. Esto puede incluir características como carcasa reforzada, juntas amortiguadoras y mecanismos de bloqueo seguros. Además, la disposición de las clavijas o contactos se puede diseñar para reducir el riesgo de flexión o desalineación durante un evento de choque.

Montaje e instalación

El montaje y la instalación adecuados de los conectores son cruciales para reducir el impacto de las cargas de choque. Los conectores deben fijarse de forma segura a sus superficies de montaje utilizando técnicas y sujetadores adecuados. Esto puede ayudar a evitar que el conector se mueva o vibre durante una descarga eléctrica.

Además, el uso de soportes o aisladores que absorban los impactos puede ayudar a reducir la transmisión de cargas de impacto al conector. Estos soportes pueden estar hechos de materiales como caucho o espuma, que pueden absorber y disipar la energía del impacto.

Pruebas y control de calidad

Para garantizar la confiabilidad de los conectores bajo cargas de choque, se deben implementar pruebas rigurosas y procedimientos de control de calidad. Esto incluye someter los conectores a pruebas de carga de choque simuladas durante el proceso de fabricación. Estas pruebas pueden ayudar a identificar posibles debilidades o defectos de diseño en el conector y permitir que se tomen medidas correctivas antes de que el producto salga al mercado.

Conclusión

Las cargas de choque pueden tener un impacto significativo en el rendimiento y la confiabilidad de los conectores. Como proveedor de cargas de conectores, entendemos la importancia de proporcionar conectores que puedan soportar estas condiciones desafiantes. Al considerar los efectos de las cargas de choque durante los procesos de diseño, fabricación e instalación, podemos garantizar que nuestros conectores cumplan con los más altos estándares de calidad y rendimiento.

Si está buscando cargas de conectores de alta calidad que puedan soportar cargas de choque, lo invitamos a contactarnos para una consulta. Nuestro equipo de expertos puede ayudarlo a seleccionar los conectores adecuados para su aplicación específica y brindarle el soporte y la orientación que necesita para garantizar una instalación exitosa.

Referencias

• "Manual de conectores" por John A. DeBoer
• "Ingeniería de RF y Microondas" por David M. Pozar
• "Diseño mecánico para golpes y vibraciones" por Robert J. Schmitz
