¿Cómo afecta el ruido de fase al rendimiento de los sistemas de RF?
Dejar un mensaje
El ruido de fase es un parámetro crítico en la evaluación del rendimiento de los sistemas de RF (Radio Frecuencia). Como proveedor líder de amplificadores de RF, hemos sido testigos de primera mano de cómo el ruido de fase puede afectar significativamente la funcionalidad y eficiencia generales de estos sistemas. En este blog profundizaremos en el concepto de ruido de fase, sus fuentes y, lo más importante, cómo afecta el rendimiento de los sistemas de RF.
Comprender el ruido de fase
El ruido de fase se define como las fluctuaciones a corto plazo en la fase de una señal. En una señal de RF ideal, la fase permanecería constante en el tiempo. Sin embargo, en escenarios del mundo real, varios factores introducen variaciones aleatorias en la fase de la señal. Estas fluctuaciones suelen representarse en el dominio de la frecuencia como bandas laterales alrededor de la frecuencia portadora.
Matemáticamente, el ruido de fase a menudo se expresa en términos de densidad espectral de potencia (PSD) de las fluctuaciones de fase, generalmente en dBc/Hz (decibelios relativos a la portadora por hercio). Un valor de ruido de fase más bajo indica una señal más estable, mientras que un valor más alto implica una mayor inestabilidad de fase.
Fuentes de ruido de fase
Existen varias fuentes de ruido de fase en los sistemas de RF. Una de las fuentes principales es el oscilador. Los osciladores son componentes fundamentales en los sistemas de RF y se utilizan para generar la frecuencia portadora. Sin embargo, son propensos al ruido de fase debido al ruido térmico en los componentes activos y pasivos, así como a vibraciones mecánicas y variaciones de temperatura.
Otra fuente de ruido de fase son los componentes activos de la cadena de RF, como los amplificadores. Los amplificadores pueden introducir ruido de fase mediante el comportamiento no lineal de sus transistores. Cuando un amplificador opera en una región no lineal, puede generar productos de intermodulación que contribuyen al ruido de fase.
Los factores externos también pueden contribuir al ruido de fase. Por ejemplo, la interferencia electromagnética (EMI) de dispositivos electrónicos cercanos o el ruido de la fuente de alimentación pueden acoplarse a la señal de RF y provocar fluctuaciones de fase.
Impacto en la calidad de la señal
Una de las formas más importantes en que el ruido de fase afecta a los sistemas de RF es degradando la calidad de la señal. En los sistemas de comunicación, el ruido de fase puede provocar interferencias en los canales adyacentes. Cuando las bandas laterales de ruido de fase de una señal se extienden hacia la banda de frecuencia de un canal adyacente, pueden interferir con las señales en ese canal, lo que lleva a una disminución en la relación señal-ruido (SNR) y un aumento en la tasa de error de bits (BER).
En los sistemas de radar, el ruido de fase puede reducir la resolución del alcance. Los sistemas de radar se basan en la medición precisa de la diferencia de fase entre las señales transmitidas y recibidas para determinar la distancia del objetivo. El ruido de fase puede introducir errores en estas mediciones de fase, lo que resulta en una determinación menos precisa del alcance del objetivo.
Impacto en la pureza espectral
El ruido de fase también tiene un impacto directo en la pureza espectral de la señal de RF. Una señal de ruido de fase alta tiene bandas laterales anchas, lo que significa que la potencia de la señal se distribuye en un rango de frecuencia más amplio. Esto puede ser un problema en aplicaciones donde se requiere una señal de banda estrecha, como en los sistemas de multiplexación por división de frecuencia (FDM).
En los sistemas FDM, se transmiten múltiples señales simultáneamente en diferentes bandas de frecuencia. Si el ruido de fase de una señal es demasiado alto, sus bandas laterales pueden superponerse con las bandas de frecuencia de otras señales, provocando interferencias y reduciendo la capacidad general del sistema.
Impacto en la sensibilidad del receptor
La sensibilidad del receptor es un parámetro crucial en los sistemas de RF, ya que determina la intensidad mínima de la señal que el receptor puede detectar. El ruido de fase puede degradar la sensibilidad del receptor al aumentar el ruido de fondo.
Cuando las bandas laterales de ruido de fase del oscilador local en un receptor se mezclan con la señal entrante, pueden generar componentes de ruido adicionales. Estos componentes de ruido se suman al ruido térmico ya presente en el receptor, aumentando el nivel de ruido general y reduciendo la capacidad del receptor para detectar señales débiles.
Nuestros amplificadores de RF y ruido de fase

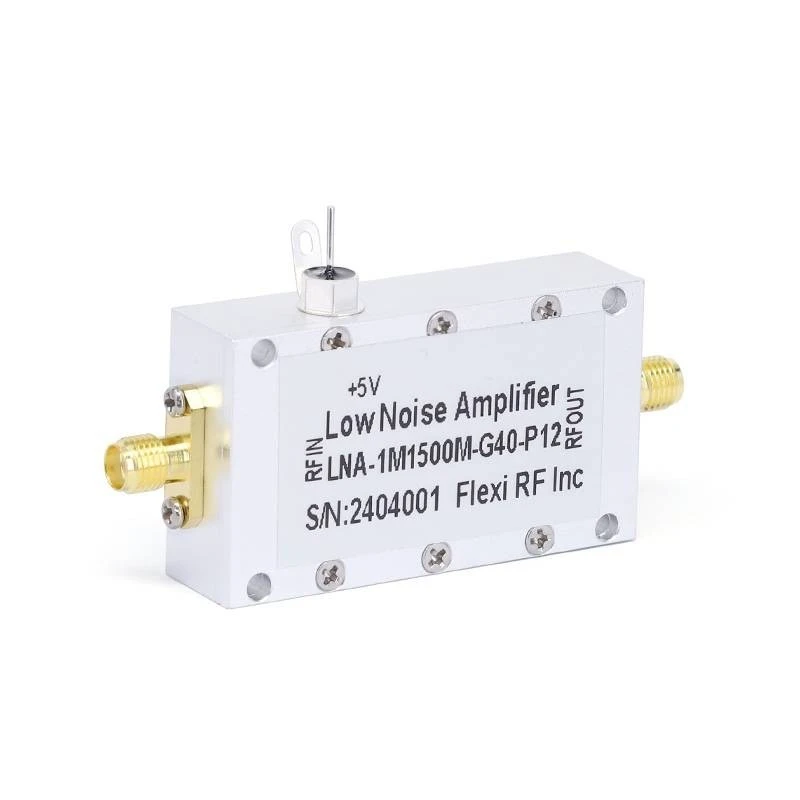

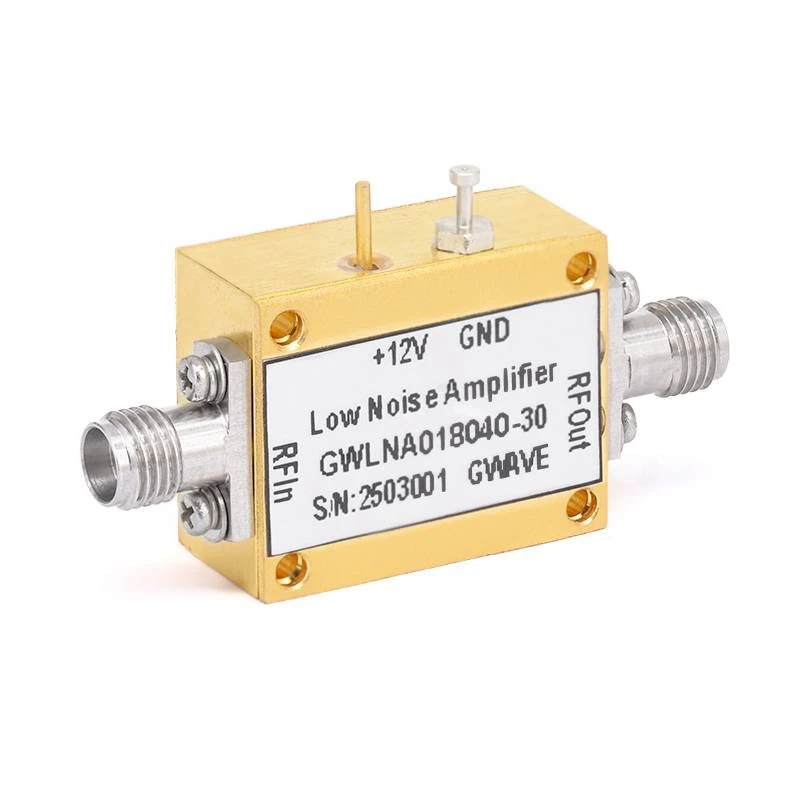

Como proveedor de amplificadores de RF, entendemos la importancia de minimizar el ruido de fase en nuestros productos. NuestroAmplificadores de bajo ruido de 90 GHz,Amplificadores de bajo ruido de 50 GHz, yAmplificadores de bajo ruido de 18 GHzestán diseñados con tecnologías avanzadas para reducir el ruido de fase y mejorar el rendimiento general de los sistemas de RF.
Utilizamos componentes de alta calidad y procesos de fabricación de última generación para garantizar que nuestros amplificadores tengan características de bajo ruido de fase. Nuestros ingenieros diseñan cuidadosamente los circuitos amplificadores para minimizar los efectos no lineales que pueden contribuir al ruido de fase. Además, implementamos técnicas efectivas de blindaje y filtrado para reducir el impacto de la interferencia externa en el rendimiento del amplificador.
Mitigación del ruido de fase en sistemas de RF
Existen varias estrategias que se pueden emplear para mitigar los efectos del ruido de fase en los sistemas de RF. Un enfoque consiste en utilizar osciladores de alta calidad con bajo ruido de fase. Por ejemplo, los osciladores de cristal son conocidos por su excelente rendimiento de ruido de fase y a menudo se utilizan en aplicaciones donde el ruido de fase bajo es fundamental.
Otra estrategia es utilizar bucles bloqueados en fase (PLL). Los PLL se pueden utilizar para generar una frecuencia de salida estable bloqueando una señal de referencia. También se pueden utilizar para reducir el ruido de fase de un oscilador filtrando las fluctuaciones de fase de alta frecuencia.
Además, una disposición adecuada del circuito y técnicas de conexión a tierra pueden ayudar a reducir el ruido de fase. Al minimizar la longitud de las trazas de la señal y proporcionar un buen plano de tierra, se puede reducir el acoplamiento de interferencias externas, reduciendo así el ruido de fase en el sistema.
Conclusión
El ruido de fase es un factor complejo y significativo que puede tener un profundo impacto en el rendimiento de los sistemas de RF. Puede degradar la calidad de la señal, reducir la pureza espectral y disminuir la sensibilidad del receptor. Como proveedor de amplificadores de RF, estamos comprometidos a ofrecer productos que minimicen el ruido de fase y mejoren el rendimiento general de los sistemas de RF.
Si está buscando amplificadores de RF de alto rendimiento con bajo ruido de fase, lo invitamos a contactarnos para una discusión detallada sobre sus requisitos específicos. Nuestro equipo de expertos está listo para ayudarlo a seleccionar el amplificador adecuado para su aplicación y brindarle las mejores soluciones posibles.
Referencias
- Pozar, DM (2011). Ingeniería de microondas. Wiley.
- Razavi, B. (2011). Microelectrónica de RF. Prentice Hall.
- Lee, TH (2004). El diseño de circuitos integrados de radiofrecuencia CMOS. Prensa de la Universidad de Cambridge.
