¿Cómo afecta el ancho de banda al rendimiento de un amplificador de RF?

¡Hola! Como proveedor de amplificadores de RF, he visto de primera mano lo crucial que es el ancho de banda cuando se trata del rendimiento de estos dispositivos. En este blog, analizaré cómo el ancho de banda afecta el rendimiento de un amplificador de RF y por qué es importante para sus aplicaciones.

¿Qué es el ancho de banda en un amplificador de RF?

Antes de profundizar en cómo el ancho de banda afecta el rendimiento, definamos rápidamente qué es el ancho de banda en el contexto de un amplificador de RF. El ancho de banda se refiere al rango de frecuencias sobre las cuales un amplificador puede funcionar de manera efectiva. Generalmente se mide en hercios (Hz) y representa la diferencia entre las frecuencias más altas y más bajas que el amplificador puede manejar manteniendo un cierto nivel de rendimiento.

Por ejemplo, si un amplificador tiene un ancho de banda de 1 GHz a 2 GHz, significa que puede amplificar señales dentro de ese rango de frecuencia. Fuera de este rango, el rendimiento del amplificador puede degradarse y es posible que no pueda amplificar las señales con tanta eficacia.

Cómo afecta el ancho de banda a la ganancia

Una de las formas más importantes en que el ancho de banda afecta a un amplificador de RF es a través de su impacto en la ganancia. La ganancia es la medida de cuánto puede aumentar un amplificador la potencia de una señal de entrada. En general, a medida que aumenta el ancho de banda de un amplificador, su ganancia tiende a disminuir.

Esto se debe a que los amplificadores están diseñados con componentes y circuitos específicos que están optimizados para un rango de frecuencia particular. Cuando intentas aumentar el ancho de banda, básicamente le estás pidiendo al amplificador que funcione en un rango más amplio de frecuencias. Esto requiere que el amplificador sea más flexible y, como resultado, se reduce la ganancia que puede lograr en todo ese rango.

Digamos que estás usando un amplificador de RF para una aplicación específica que requiere una alta ganancia a una frecuencia particular. Si elige un amplificador con un ancho de banda muy amplio, es posible que la ganancia en la frecuencia deseada sea menor de la que necesita. Por otro lado, si elige un amplificador con un ancho de banda estrecho centrado alrededor de la frecuencia deseada, puede lograr una ganancia mayor.

Impacto en la figura de ruido

Otro parámetro de rendimiento importante que se ve afectado por el ancho de banda es la figura de ruido. La figura de ruido es una medida de cuánto ruido agrega un amplificador a la señal de entrada. Una figura de ruido más baja significa que el amplificador agrega menos ruido a la señal, lo cual es deseable en la mayoría de las aplicaciones.

A medida que aumenta el ancho de banda de un amplificador, la figura de ruido también tiende a aumentar. Esto se debe a que un ancho de banda más amplio permite que entre más ruido al amplificador. El amplificador tiene que amplificar tanto la señal como el ruido y, a medida que el ancho de banda se amplía, hay más ruido disponible para amplificar.

Para aplicaciones en las que el bajo nivel de ruido es fundamental, como en radioastronomía o sistemas de comunicación inalámbrica, es importante elegir un amplificador con un ancho de banda estrecho. Esto ayudará a mantener baja la figura de ruido y garantizará que la señal permanezca clara y fuerte.

Linealidad y ancho de banda

La linealidad es otro aspecto clave del rendimiento de un amplificador de RF. Un amplificador lineal es aquel que amplifica la señal de entrada sin distorsionarla. En otras palabras, la señal de salida es una versión escalada de la señal de entrada.

El ancho de banda puede tener un impacto significativo en la linealidad de un amplificador. A medida que aumenta el ancho de banda, al amplificador le resulta más difícil mantener la linealidad. Esto se debe a que diferentes frecuencias dentro del ancho de banda pueden interactuar entre sí de forma no lineal, provocando distorsión en la señal de salida.

Para aplicaciones que requieren una alta linealidad, como estaciones base inalámbricas o sistemas de comunicación por satélite, es importante considerar cuidadosamente el ancho de banda del amplificador. Es posible que deba elegir un amplificador con un ancho de banda más limitado para garantizar que la señal de salida permanezca lineal.

Elegir el ancho de banda adecuado para su aplicación

Ahora que hemos visto cómo el ancho de banda afecta el rendimiento de un amplificador de RF, ¿cómo se elige el ancho de banda adecuado para su aplicación? Bueno, todo depende de tus requisitos específicos.

Si está trabajando en una aplicación que requiere alta ganancia y bajo ruido en una frecuencia específica, es posible que desee elegir un amplificador con un ancho de banda estrecho. Por ejemplo, si está utilizando un amplificador de RF en un sistema de radar que funciona a una frecuencia fija, un amplificador de ancho de banda estrecho puede proporcionar la alta ganancia y el bajo nivel de ruido que necesita.

Por otro lado, si su aplicación requiere que el amplificador maneje una amplia gama de frecuencias, como en un sistema de comunicación de banda ancha, necesitará un amplificador con un ancho de banda más amplio. Sin embargo, tendrá que aceptar las compensaciones en términos de ganancia, factor de ruido y linealidad.

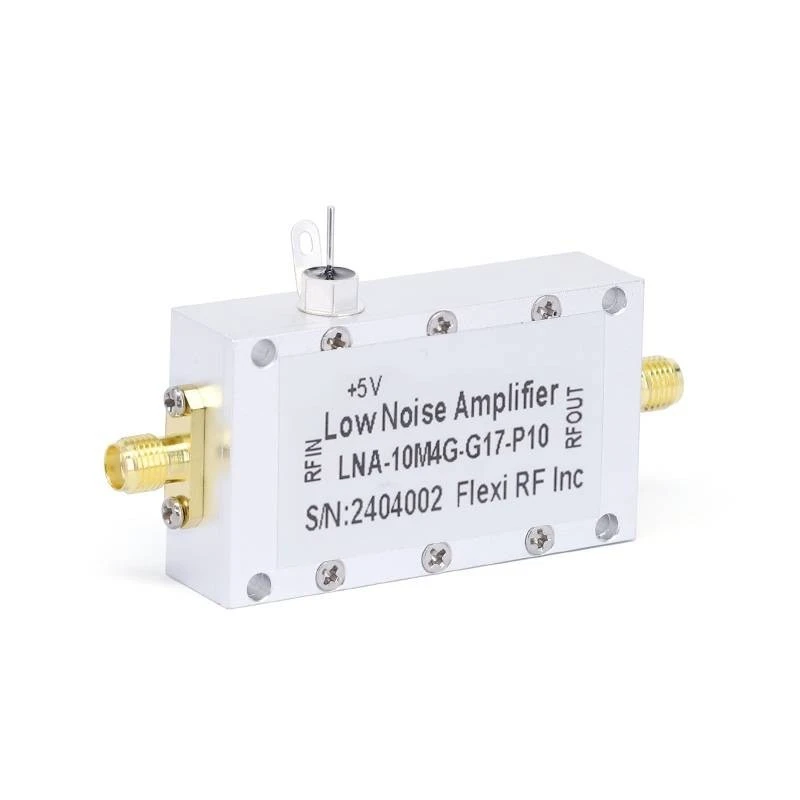

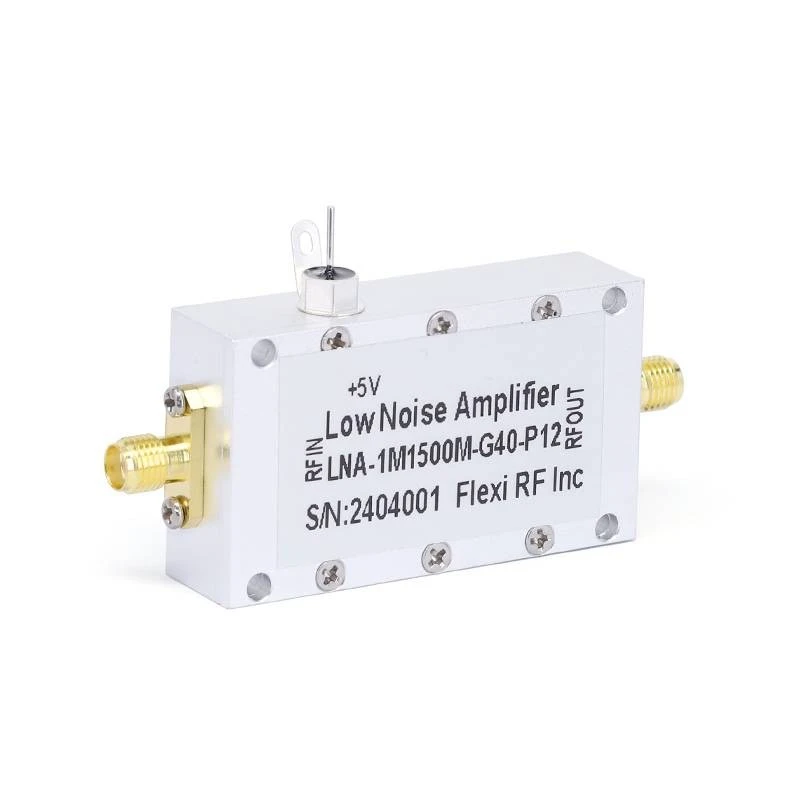

En nuestra empresa ofrecemos una amplia gama de amplificadores de RF con diferentes anchos de banda para satisfacer sus necesidades específicas. Por ejemplo, tenemosAmplificadores de bajo ruido de 50 GHzque están diseñados para aplicaciones de alta frecuencia donde el bajo nivel de ruido es crucial. NuestroAmplificadores de bajo ruido de 170 GHzson adecuados para aplicaciones de frecuencia extremadamente alta, y nuestrosAmplificadores de bajo ruido de 40 GHzOfrecen un buen equilibrio entre rango de frecuencia y rendimiento.

Conclusión

En conclusión, el ancho de banda juega un papel vital a la hora de determinar el rendimiento de un amplificador de RF. Afecta a la ganancia, la figura de ruido y la linealidad, y elegir el ancho de banda correcto es crucial para el éxito de su aplicación.

Si está buscando un amplificador de RF y necesita ayuda para elegir el adecuado para sus necesidades específicas, no dude en contactarnos. Estamos aquí para ayudarle a encontrar el amplificador perfecto que satisfaga sus necesidades y proporcione el mejor rendimiento. Ya sea que necesite un amplificador de ancho de banda estrecho para aplicaciones de alta ganancia o un amplificador de ancho de banda amplio para sistemas de banda ancha, lo tenemos cubierto.

Referencias

• Pozar, DM (2011). Ingeniería de microondas. Wiley.
• Razavi, B. (2012). Microelectrónica de RF. Prentice Hall.
