¿Cómo afecta la altura de una antena a su rendimiento?

Las antenas son componentes cruciales en los sistemas de comunicación modernos y desempeñan un papel vital en la transmisión y recepción de ondas electromagnéticas. Como proveedor de antenas, he sido testigo de primera mano de los diversos requisitos de nuestros clientes y de la importancia de comprender cómo diversos factores afectan el rendimiento de la antena. Uno de esos factores que afecta significativamente el funcionamiento de la antena es su altura. En esta publicación de blog, profundizaré en la relación entre la altura de la antena y el rendimiento, explorando los principios científicos detrás de esto y sus implicaciones prácticas.

Los fundamentos de los patrones de radiación de las antenas

Antes de discutir el impacto de la altura de la antena, es esencial comprender el concepto de patrones de radiación. El patrón de radiación de una antena describe cómo irradia o recibe energía electromagnética en el espacio. Por lo general, se representa como un gráfico tridimensional que muestra la intensidad de campo relativa en diferentes ángulos desde la antena.

Hay dos tipos principales de patrones de radiación: omnidireccional y direccional. Las antenas omnidireccionales irradian energía de manera uniforme en todas las direcciones del plano horizontal, lo que las hace adecuadas para aplicaciones donde las señales deben transmitirse o recibirse en un área amplia. Las antenas direccionales, por otro lado, enfocan su energía en una dirección específica, proporcionando mayor ganancia y mayor alcance en esa dirección.

Cómo la altura de la antena afecta los patrones de radiación

La altura de una antena puede tener un efecto profundo en su patrón de radiación. Cuando se coloca una antena cerca del suelo, el suelo actúa como una superficie reflectante. Las ondas reflejadas pueden interferir con las ondas directas que irradian desde la antena, provocando interferencias constructivas o destructivas.

• Interferencia constructiva: A determinadas alturas, las ondas reflejadas y las ondas directas se combinan de tal manera que se refuerzan entre sí, lo que da como resultado una mayor intensidad de la señal en direcciones específicas. Esto puede conducir a una mejora en la ganancia y el alcance de la antena. Por ejemplo, en un sistema de comunicación VHF (muy alta frecuencia) o UHF (ultra alta frecuencia), elevar la antena a una altura donde se produzcan interferencias constructivas puede mejorar significativamente la calidad de la señal en un área grande.
• Interferencia destructiva: Por el contrario, a otras alturas, las ondas reflejadas y directas pueden anularse entre sí, lo que provoca una disminución de la intensidad de la señal. Esto puede crear zonas muertas donde la señal es débil o inexistente. Para evitar interferencias destructivas, es fundamental seleccionar cuidadosamente la altura de la antena en función de la frecuencia de funcionamiento y el entorno circundante.

Impacto en la comunicación en la línea de visión

En la comunicación de línea de visión (LOS), donde las antenas transmisora ​​y receptora pueden "verse" entre sí sin obstrucciones, la altura de la antena juega un papel fundamental. Cuanto más alta es la antena, más se extiende la línea de visión.

La fórmula para calcular la distancia de línea de visión (d) entre dos antenas de alturas (h_1) y (h_2) (en metros) viene dada por:

[d = 3,57(\sqrt{h_1}+\sqrt{h_2})]

donde (d) está en kilómetros. Esta fórmula muestra que aumentar la altura de cualquiera de las antenas puede aumentar significativamente el alcance de la comunicación. Por ejemplo, en un enlace de microondas punto a punto, elevar las antenas a torres más altas puede ampliar la distancia de comunicación entre dos ubicaciones remotas.

Efecto sobre la propagación de ondas terrestres

La propagación de ondas terrestres es el modo de propagación en el que las ondas electromagnéticas viajan a lo largo de la superficie de la Tierra. La altura de la antena afecta la eficiencia de la propagación de la onda terrestre.

• Antenas de baja frecuencia: Para antenas de baja frecuencia (por debajo de 2 MHz), la onda terrestre es el modo de propagación dominante. Una altura de antena más baja puede ser más efectiva para la propagación de ondas terrestres porque permite que las ondas se acoplen mejor con el suelo. El campo eléctrico de la onda interactúa con la superficie conductora de la Tierra y una altura de antena más baja garantiza un acoplamiento más fuerte.
• Antenas de alta frecuencia: A frecuencias más altas, la onda terrestre se atenúa más rápidamente y la importancia de la propagación de la onda terrestre disminuye. Sin embargo, la altura de la antena todavía afecta el rendimiento general, especialmente en términos de interacción con la ionosfera y la formación de ondas celestes.

Impacto en el desvanecimiento por trayectos múltiples

El desvanecimiento por trayectos múltiples es un fenómeno en el que la señal recibida es una combinación de múltiples copias de la señal transmitida, cada una de las cuales llega al receptor por un camino diferente. Estos caminos pueden incluir caminos directos, caminos reflejados de edificios, montañas u otros objetos, y caminos difractados alrededor de obstáculos.

La altura de la antena puede ayudar a mitigar el desvanecimiento por trayectos múltiples. Es más probable que una antena más alta reciba la señal directa con menos interferencia de las señales reflejadas y difractadas. Esto se debe a que cuanto más alta sea la antena, menos obstáculos habrá en el camino directo entre el transmisor y el receptor. Además, una antena más alta puede tener una mejor vista del área circundante, lo que le permite recibir señales desde diferentes direcciones de manera más efectiva.

Consideraciones prácticas para la selección de la altura de la antena

A la hora de seleccionar la altura de una antena, es necesario tener en cuenta varias consideraciones prácticas:

• Requisitos reglamentarios: En muchas regiones existen regulaciones sobre la altura máxima de las antenas. Estas regulaciones existen para garantizar la seguridad, evitar interferencias con la aviación y otros sistemas de comunicación y proteger el valor estético del área.
• Costo: Aumentar la altura de la antena a menudo requiere torres o mástiles más altos, cuya instalación y mantenimiento pueden resultar costosos. Es necesario considerar el costo de la torre, los cimientos y la mano de obra de instalación al decidir la altura de la antena.
• Factores ambientales: El entorno local, como la presencia de edificios altos, montañas o árboles, puede afectar la altura óptima de la antena. Por ejemplo, en una ciudad con muchos edificios de gran altura, es posible que se requiera una antena más alta para superar el bloqueo causado por los edificios.

Nuestras soluciones de antena

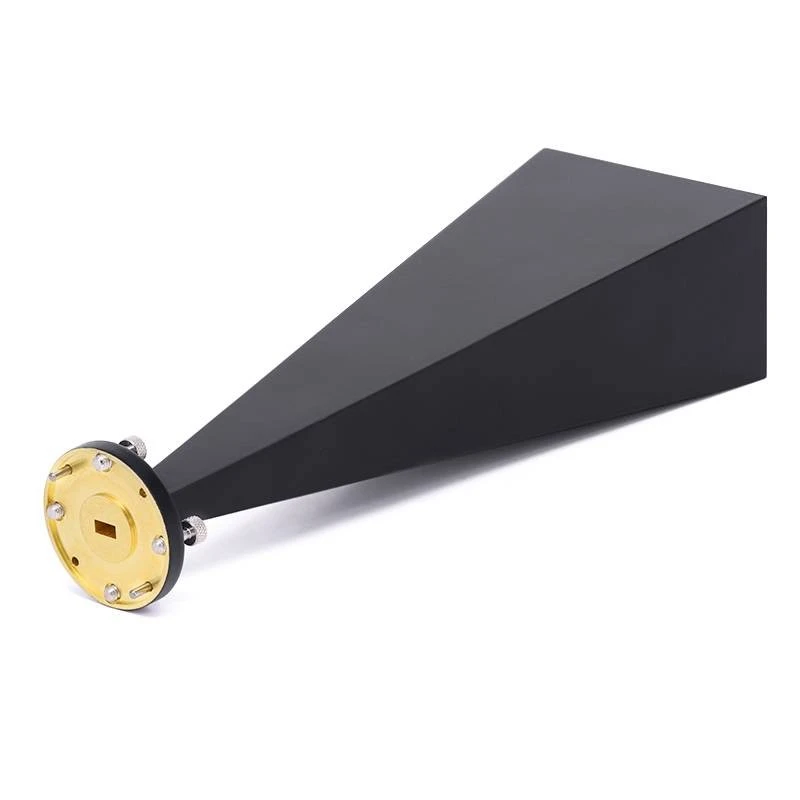

Como proveedor de antenas, ofrecemos una amplia gama de antenas, incluidasRegistro - Antenas periódicasyAntenas de bocina, adecuado para diversas aplicaciones y requisitos de altura. Nuestro equipo de expertos puede ayudarlo a seleccionar la antena adecuada y determinar la altura óptima según sus necesidades específicas.

Ya sea que necesite una antena de alta ganancia para comunicaciones de largo alcance o una antena de perfil bajo para la propagación de ondas terrestres, tenemos las soluciones para satisfacer sus necesidades. Entendemos la importancia de la altura de la antena para lograr un rendimiento óptimo y podemos brindarle el soporte técnico y el asesoramiento que necesita para tomar la decisión correcta.

Conclusión

La altura de una antena es un factor crítico que afecta su rendimiento de muchas maneras. Influye en el patrón de radiación, el rango de comunicación de la línea de visión, la eficiencia de la propagación de las ondas terrestres y la mitigación del desvanecimiento por trayectos múltiples. Al considerar cuidadosamente los principios científicos y las consideraciones prácticas relacionadas con la altura de la antena, puede seleccionar la antena y la altura de instalación adecuadas para su aplicación específica.

Si está interesado en obtener más información sobre nuestros productos de antena o necesita ayuda para seleccionar la altura de antena óptima para su proyecto, no dude en contactarnos. Nuestro equipo de expertos está listo para ayudarlo a encontrar las mejores soluciones para sus necesidades de comunicación.

Referencias

• Balanis, California (2016). Teoría de las antenas: análisis y diseño (4ª ed.). Wiley.
• Kraus, JD y Marhefka, RJ (2002). Antenas para todas las aplicaciones (3ª ed.). McGraw-Hill.
• Jordan, EC y Balmain, KG (1968). Ondas electromagnéticas y sistemas radiantes (2ª ed.). Prentice-Salón.
