¿Cómo elegir el circulador de RF adecuado para una aplicación específica?

Cuando se trata de sistemas de radiofrecuencia (RF), seleccionar el circulador de RF adecuado es crucial para garantizar un rendimiento y una eficiencia óptimos. Como proveedor acreditado de circuladores de RF, comprendo las complejidades que implica este proceso de toma de decisiones. En esta publicación de blog, lo guiaré a través de los factores clave a considerar al elegir un circulador de RF para una aplicación específica.

Comprender los circuladores de RF

Antes de profundizar en el proceso de selección, es fundamental tener unos conocimientos básicos de qué es un circulador de RF y cómo funciona. Un circulador de RF es un dispositivo pasivo, no recíproco, de tres o cuatro puertos que permite que las señales de RF fluyan en una dirección específica, generalmente en un patrón circular. Esto significa que una señal que ingresa a un puerto saldrá por el siguiente puerto en una secuencia predefinida.

La naturaleza no recíproca de los circuladores de RF es lo que los hace tan valiosos en los sistemas de RF. Se pueden utilizar para aislar diferentes partes de un sistema, proteger componentes sensibles de señales reflejadas y mejorar el rendimiento general del sistema. Por ejemplo, en un sistema transmisor-receptor, se puede utilizar un circulador de RF para separar las señales transmitidas y recibidas, evitando interferencias y mejorando la calidad de la señal.

Factores clave a considerar

Ahora que tenemos un conocimiento básico de los circuladores de RF, exploremos los factores clave a considerar al elegir el adecuado para su aplicación específica.

Rango de frecuencia

El primer y más importante factor a considerar es el rango de frecuencia del circulador de RF. Diferentes aplicaciones requieren diferentes rangos de frecuencia y es crucial elegir un circulador que pueda funcionar dentro de la banda de frecuencia deseada. Por ejemplo, si está trabajando en un sistema de comunicación por microondas, necesitará un circulador que pueda funcionar en frecuencias de microondas.

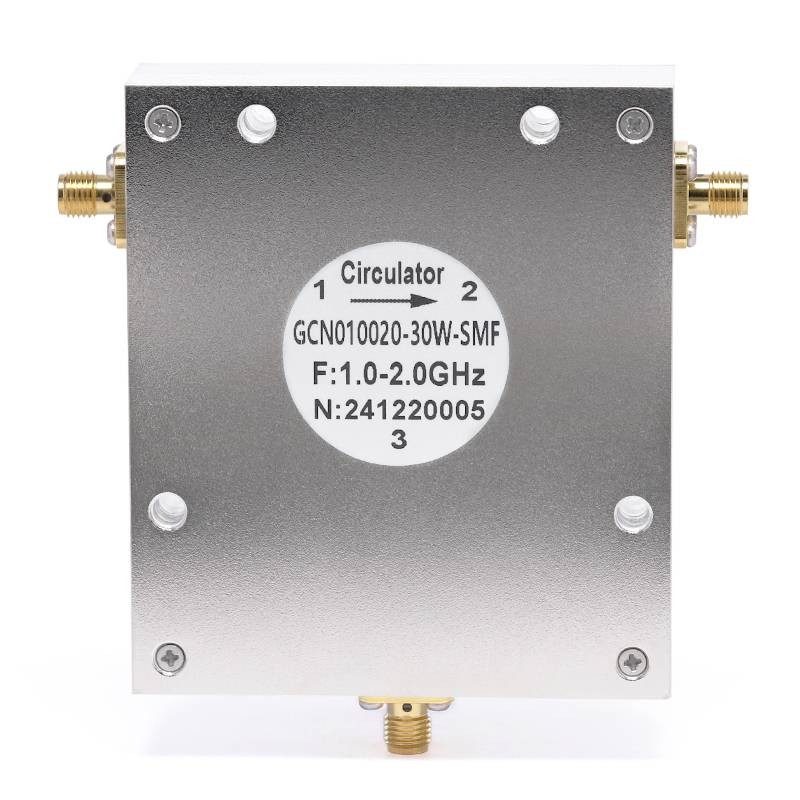

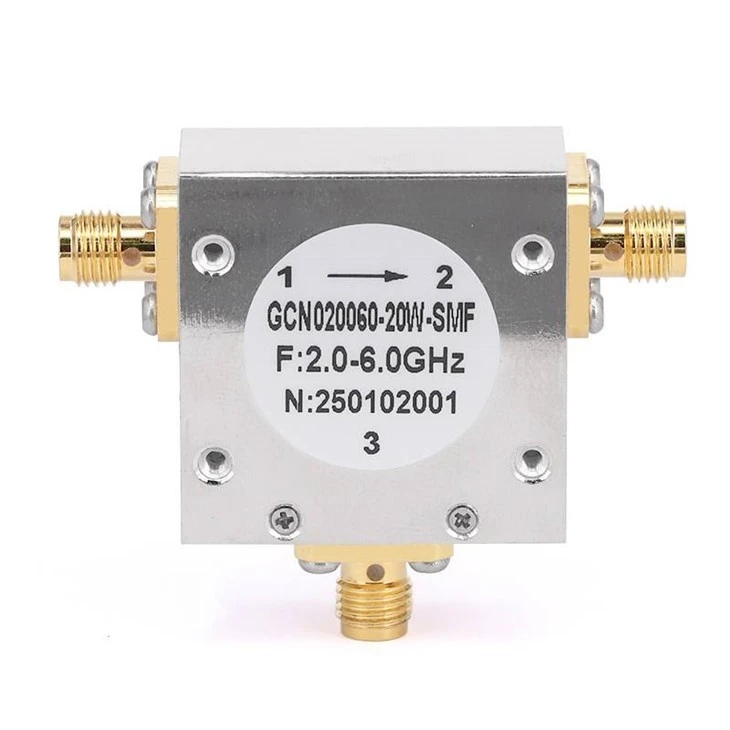

Como proveedor, ofrecemos una amplia gama de circuladores de RF con diferentes rangos de frecuencia para satisfacer las necesidades de diversas aplicaciones. Por ejemplo, nuestroCirculadores coaxiales de RF de 26,5 GHzestán diseñados para aplicaciones de alta frecuencia, mientras que nuestrosCirculadores coaxiales de RF de 40 GHzson adecuados para requisitos de frecuencia aún mayores. También tenemosCirculadores coaxiales de RF de 6 GHzpara aplicaciones de baja frecuencia.

Manejo de energía

Otro factor importante a considerar es la capacidad de manejo de potencia del circulador de RF. La capacidad de manejo de energía de un circulador se refiere a la cantidad máxima de energía que puede manejar sin experimentar una degradación significativa en el rendimiento. Es fundamental elegir un circulador que pueda manejar los niveles de potencia de su aplicación específica para garantizar un funcionamiento confiable.

Al seleccionar un circulador según el manejo de potencia, es importante considerar tanto la potencia promedio como los requisitos de potencia máxima de su sistema. Para aplicaciones de alta potencia, como sistemas de radar o transmisores de alta potencia, necesitará un circulador con una alta capacidad de manejo de potencia. Nuestros circuladores de RF están disponibles en una variedad de potencias nominales para adaptarse a diferentes requisitos de energía.

Pérdida de inserción

La pérdida de inserción es otro parámetro crítico a considerar al elegir un circulador de RF. La pérdida de inserción se refiere a la cantidad de energía que se pierde cuando la señal de RF pasa a través del circulador. Una pérdida de inserción menor indica un mejor rendimiento, ya que se desperdicia menos energía en el circulador.

En general, la pérdida de inserción se mide en decibelios (dB) y un valor de dB más bajo indica menos pérdida. Al seleccionar un circulador, es importante elegir uno con una baja pérdida de inserción para minimizar la pérdida de energía y mejorar la eficiencia general del sistema. Nuestros circuladores de RF están diseñados para tener una baja pérdida de inserción, lo que garantiza un rendimiento óptimo en su aplicación.

Aislamiento

El aislamiento es otro parámetro importante que mide la capacidad del circulador para aislar los puertos de entrada y salida. Un valor de aislamiento alto indica que el circulador puede prevenir eficazmente que las señales se filtren entre puertos, reduciendo la interferencia y mejorando la calidad de la señal.

El aislamiento también se mide en decibelios (dB), y un valor de dB más alto indica un mejor aislamiento. Al elegir un circulador, es importante seleccionar uno con un alto valor de aislamiento para garantizar un funcionamiento confiable y minimizar la interferencia en su sistema. Nuestros circuladores de RF están diseñados para tener un alto aislamiento, proporcionando un rendimiento excelente en una variedad de aplicaciones.

VSWR (Relación de onda estacionaria de voltaje)

VSWR es una medida de qué tan bien el circulador de RF coincide con la impedancia de los componentes conectados. Un valor VSWR bajo indica una buena coincidencia de impedancia, lo que significa que se refleja menos energía desde el circulador, lo que resulta en un mejor rendimiento y eficiencia.

VSWR normalmente se expresa como una relación, como 1,2:1 o 1,5:1. Una relación más baja indica una mejor coincidencia de impedancia. Al seleccionar un circulador, es importante elegir uno con un valor VSWR bajo para garantizar un rendimiento óptimo y minimizar la pérdida de energía en su sistema. Nuestros circuladores de RF están diseñados para tener un VSWR bajo, lo que proporciona una buena adaptación de impedancia y un rendimiento excelente.

Tamaño y factor de forma

El tamaño y el factor de forma del circulador de RF también son consideraciones importantes, especialmente en aplicaciones donde el espacio es limitado. Diferentes aplicaciones pueden requerir diferentes tamaños y factores de forma de circuladores, y es crucial elegir uno que pueda adaptarse a su sistema.

Como proveedor, ofrecemos una variedad de circuladores de RF con diferentes tamaños y factores de forma para satisfacer las necesidades de diversas aplicaciones. Ya sea que necesite un circulador compacto para un dispositivo portátil o un circulador más grande para un sistema de alta potencia, tenemos la solución adecuada para usted.

Consideraciones específicas de la aplicación

Además de los factores generales mencionados anteriormente, también existen algunas consideraciones específicas de la aplicación que debe tener en cuenta al elegir un circulador de RF.

Sistemas de comunicación

En los sistemas de comunicación, como las redes celulares o los sistemas de comunicación por satélite, se utilizan circuladores de RF para separar las señales transmitidas y recibidas. Al elegir un circulador para un sistema de comunicación, es importante considerar factores como el rango de frecuencia, la pérdida de inserción, el aislamiento y VSWR para garantizar un funcionamiento confiable y una comunicación de alta calidad.

Sistemas de radar

Los sistemas de radar requieren circuladores de RF que puedan manejar altos niveles de potencia y operar a altas frecuencias. Al seleccionar un circulador para un sistema de radar, es importante elegir uno con alta capacidad de manejo de potencia, baja pérdida de inserción, alto aislamiento y bajo VSWR para garantizar una detección precisa y un funcionamiento confiable.

Equipos de prueba y medición

En los equipos de prueba y medición, los circuladores de RF se utilizan para enrutar señales entre diferentes componentes y puertos de prueba. Al elegir un circulador para equipos de prueba y medición, es importante considerar factores como el rango de frecuencia, la pérdida de inserción, el aislamiento y VSWR para garantizar mediciones precisas y un funcionamiento confiable.

Conclusión

Elegir el circulador de RF adecuado para una aplicación específica es una decisión crítica que puede tener un impacto significativo en el rendimiento y la eficiencia de su sistema. Al considerar factores como el rango de frecuencia, el manejo de potencia, la pérdida de inserción, el aislamiento, VSWR, el tamaño y el factor de forma, así como los requisitos específicos de la aplicación, puede seleccionar el mejor circulador para sus necesidades.

Como proveedor de circuladores de RF, estamos comprometidos a ofrecer productos de alta calidad que satisfagan las necesidades de nuestros clientes. Nuestros circuladores de RF están diseñados para tener un rendimiento excelente en términos de rango de frecuencia, manejo de potencia, pérdida de inserción, aislamiento, VSWR y tamaño. Si está buscando el circulador de RF adecuado para su aplicación, lo invitamos a contactarnos para analizar sus requisitos y explorar nuestra oferta de productos. Esperamos trabajar con usted para encontrar la solución perfecta para su sistema de RF.

Referencias

• Pozar, DM (2011). Ingeniería de microondas (4ª ed.). Wiley.
• Collin, RE (2001). Fundamentos de la ingeniería de microondas (2ª ed.). Wiley.
• Matthaei, GL, Young, L. y Jones, EMT (1964). Filtros de microondas, redes de adaptación de impedancia y estructuras de acoplamiento. McGraw-Hill.
