¿Cómo elegir la carga de RF correcta?

Cuando se trata del mundo de la tecnología de radiofrecuencia (RF), elegir la carga de RF correcta es una decisión crítica que puede afectar significativamente el rendimiento y la confiabilidad de sus sistemas de RF. Como proveedor de RF de confianza, entiendo las complejidades involucradas en este proceso de selección. En esta publicación de blog, compartiré algunas consideraciones clave para ayudarlo a tomar una decisión informada.

Comprender las cargas de RF

Antes de profundizar en el proceso de selección, es esencial tener una comprensión básica de las cargas de RF y sus funciones. Las cargas de RF son dispositivos pasivos diseñados para absorber la potencia de RF. Se utilizan en una amplia gama de aplicaciones, que incluyen pruebas, calibración y coincidencia en sistemas de RF y microondas. El propósito principal de una carga de RF es proporcionar una impedancia conocida y disipar la energía de RF sin reflejarla nuevamente en el sistema.

Factores clave a considerar al elegir una carga de RF

Capacidad de manejo de potencia

Uno de los factores más cruciales a considerar es la capacidad de manejo de potencia de la carga de RF. Esto está determinado por la cantidad de potencia de RF que la carga puede disiparse de manera segura sin sobrecalentarse o sufrir daños. Es importante elegir una carga con una calificación de potencia que exceda el nivel máximo de potencia esperado en su aplicación. Esto asegura que la carga pueda manejar picos de potencia transitorios y proporcione un margen de seguridad. Por ejemplo, si su sistema generalmente funciona a 100 vatios, es recomendable seleccionar una carga de RF con una calificación de energía de al menos 150 vatios.

Rango de frecuencia

El rango de frecuencia de la carga de RF es otra consideración crítica. Las diferentes aplicaciones operan a diferentes frecuencias, y la carga debe ser capaz de proporcionar una impedancia consistente en todo el rango de frecuencia de interés. Al seleccionar una carga de RF, asegúrese de que su rango de frecuencia especificado coincida o exceda la frecuencia de funcionamiento de su sistema. Por ejemplo, si su aplicación funciona en la banda de frecuencia de 2 a 4 GHz, elija una carga de RF diseñada para funcionar de manera óptima dentro de este rango.

Impedancia

La coincidencia de impedancia es vital para la transferencia de potencia eficiente en los sistemas de RF. La impedancia de la carga de RF debe coincidir con la impedancia de la fuente y el resto del sistema. El valor de impedancia más común en los sistemas RF es de 50 ohmios, pero otros valores como 75 ohmios también se utilizan en aplicaciones específicas. Asegúrese de seleccionar una carga de RF con el valor de impedancia apropiado para su sistema. La impedancia no coincidente puede conducir a reflexiones de señal, lo que puede degradar el rendimiento del sistema y causar daños a los componentes.

VSWR (relación de onda estacionaria de voltaje)

VSWR es una medida de qué tan bien la carga de RF coincide con la impedancia del sistema. Un VSWR bajo indica una buena coincidencia de impedancia, mientras que un alto VSWR significa que hay reflexiones significativas. Al elegir una carga de RF, busque un valor VSWR bajo, generalmente menos de 1.2: 1. Un VSWR más bajo garantiza una transferencia de potencia más eficiente y reduce el riesgo de distorsión de la señal.

Tipo de carga de RF

Hay varios tipos de cargas de RF disponibles, cada una con sus propias características y aplicaciones. Algunos tipos comunes incluyen:

• Terminaciones: Estas son cargas simples de RF de puerto único utilizadas para terminar las líneas de transmisión y evitar reflexiones de señal. Están disponibles en varias clasificaciones de potencia y valores de impedancia.
• Cargas ficticias: Las cargas ficticias se utilizan para simular la carga de un dispositivo real real durante las pruebas y la calibración. Pueden manejar altos niveles de potencia y a menudo se usan en sistemas de RF de alta potencia.

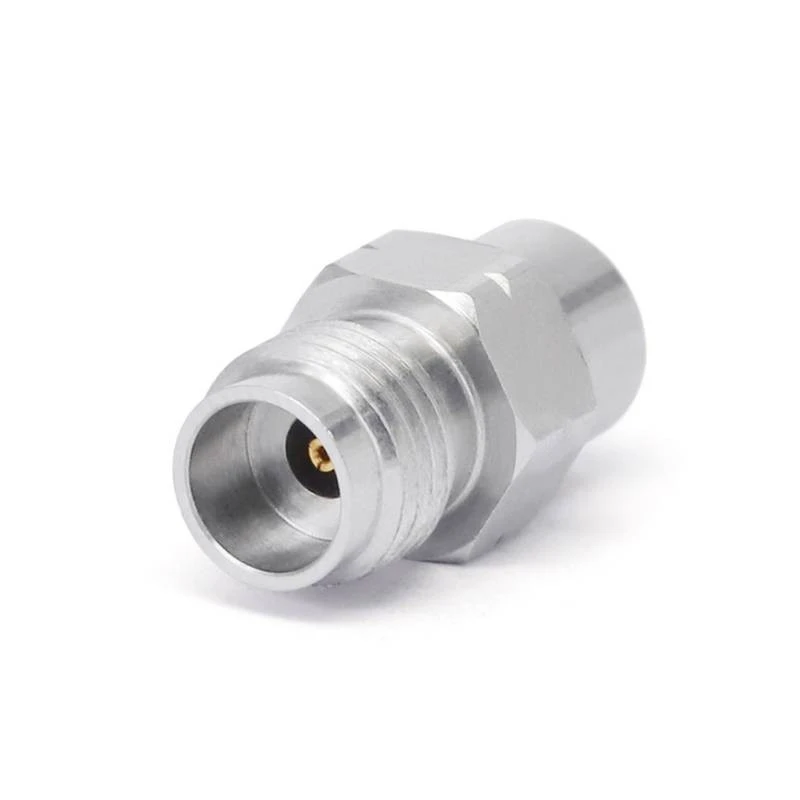

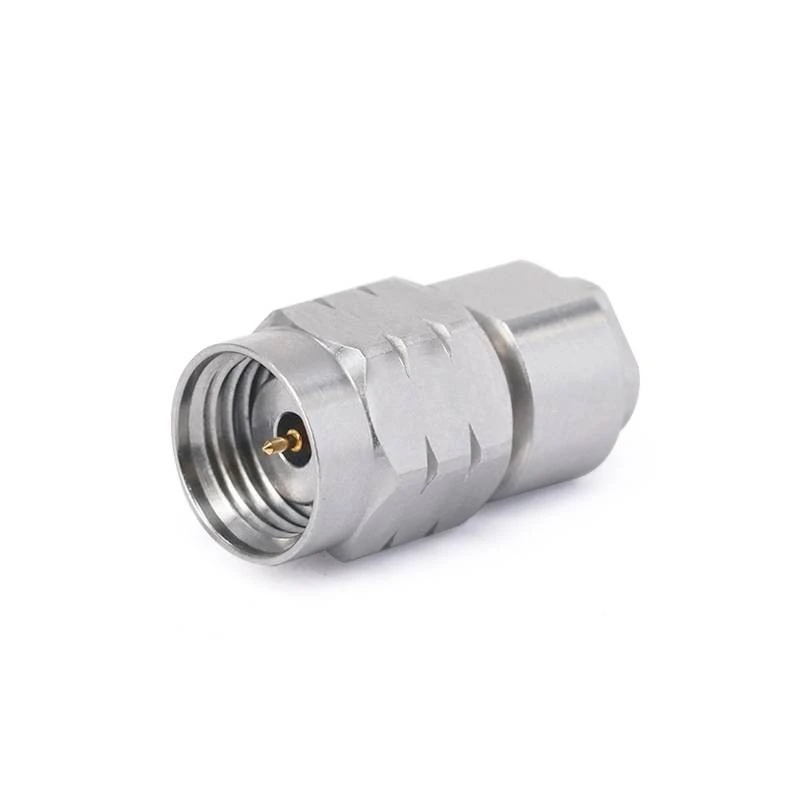

• Cargas del conector: Las cargas del conector están diseñadas para conectarse directamente a los conectores RF. Son convenientes para pruebas rápidas y fáciles y están disponibles en diferentes tipos de conector, como SMA, N y BNC.

Estabilidad de la temperatura

El rendimiento de una carga de RF puede verse afectado por los cambios de temperatura. Una buena carga de RF debe tener una excelente estabilidad de temperatura para garantizar un rendimiento constante en una amplia gama de temperaturas de funcionamiento. Busque cargas diseñadas con materiales y técnicas de construcción que minimicen el impacto de las variaciones de temperatura en la impedancia y el manejo de potencia.

Tamaño físico y montaje

El tamaño físico y las opciones de montaje de la carga de RF también son consideraciones importantes, especialmente en aplicaciones limitadas del espacio. Elija una carga que pueda integrarse fácilmente en su sistema y que tenga una configuración de montaje adecuada. Algunas cargas están diseñadas para el montaje, mientras que otras son adecuadas para el montaje del panel o la conexión directa al equipo.

Aplicación - Consideraciones específicas

La elección de la carga de RF también depende de la aplicación específica. Aquí hay algunos ejemplos:

Prueba de laboratorio

En entornos de prueba de laboratorio, la precisión y la repetibilidad son cruciales. Elija cargas de RF con alta precisión y baja VSWR para garantizar resultados precisos de las pruebas. Además, las cargas con un amplio rango de frecuencia y clasificaciones de potencia ajustables pueden ser beneficiosas para probar una variedad de dispositivos de RF.

Sistemas de telecomunicaciones

En los sistemas de telecomunicaciones, la confiabilidad y el rendimiento a largo plazo son esenciales. Seleccione las cargas de RF que están diseñadas para resistir las duras condiciones de funcionamiento de las redes de telecomunicaciones, incluidos los altos niveles de potencia y las variaciones de temperatura.

Sistemas de radar

Los sistemas de radar a menudo requieren cargas de RF de alta potencia para manejar las grandes cantidades de energía de RF generada. Busque cargas con alta capacidad de manejo de potencia y tiempos de respuesta rápidos para satisfacer las demandas de aplicaciones de radar.

Calidad y confiabilidad

Como proveedor de RF de carga, enfatizo la importancia de la calidad y la confiabilidad. Al elegir una carga de RF, es aconsejable seleccionar productos de un fabricante de buena reputación con un historial probado. Las cargas de RF de alta calidad se construyen utilizando materiales premium y procesos de fabricación avanzados, lo que garantiza el rendimiento a largo plazo y la durabilidad. Consulte las certificaciones y las revisiones de los clientes para medir la calidad de los productos.

Costo - Análisis de beneficios

Si bien el costo es un factor importante, no debe ser el único factor determinante al elegir una carga de RF. Considere la relación de costo general - beneficio evaluando el rendimiento, la confiabilidad y las características de la carga. Una carga un poco más costosa con un mejor rendimiento y confiabilidad puede ahorrarle dinero a largo plazo al reducir la necesidad de reemplazos frecuentes y minimizar el tiempo de inactividad del sistema.

Conclusión

Elegir la carga de RF correcta es una tarea compleja pero esencial para garantizar el rendimiento óptimo de sus sistemas de RF. Al considerar factores como la capacidad de manejo de potencia, el rango de frecuencia, la impedancia, VSWR, el tipo de carga, la estabilidad de la temperatura, el tamaño físico y los requisitos específicos de la aplicación, puede tomar una decisión informada. Como proveedor de RF de confianza, estoy comprometido a proporcionar cargas de RF de alta calidad que satisfagan las diversas necesidades de nuestros clientes.

Si tiene alguna pregunta o necesita ayuda para seleccionar la carga de RF correcta para su solicitud, no dude en contactarnos. Nuestro equipo de expertos está listo para ayudarlo a encontrar la solución perfecta para su sistema RF. Esperamos la oportunidad de trabajar con usted y apoyar sus proyectos de RF.

Referencias

• Pozar, DM (2011). Ingeniería de microondas (4ª ed.). Wiley.
• Collin, RE (2001). Fundamentos para ingeniería de microondas (2ª ed.). Wiley.
