¿Cómo compensar los efectos de temperatura en los amplificadores de RF?

¡Hola! Como proveedor de amplificadores de RF, he visto de primera mano cómo la temperatura puede arrojar una llave en proceso de estos componentes cruciales. Los amplificadores de RF son los héroes no reconocidos del mundo inalámbrico, lo que aumenta las señales para garantizar una comunicación clara y una transferencia de datos eficiente. Pero cuando la temperatura comienza a fluctuar, puede meterse con su rendimiento a lo grande. Entonces, en este blog, compartiré algunos consejos sobre cómo compensar los efectos de temperatura en los amplificadores de RF.

Comprender el impacto de la temperatura en los amplificadores de RF

Antes de sumergirnos en las soluciones, echemos un vistazo rápido a por qué la temperatura es un problema para los amplificadores de RF. Verá, los amplificadores de RF están formados por dispositivos semiconductores, como los transistores, que son altamente sensibles a los cambios de temperatura. Cuando la temperatura aumenta, las propiedades eléctricas de estos semiconductores pueden cambiar, lo que lleva a una disminución en la ganancia, un aumento en el ruido e incluso la distorsión de la señal amplificada.

Por otro lado, cuando la temperatura cae, el rendimiento del amplificador también puede recibir un golpe. La ganancia puede aumentar, lo que hace que el amplificador sature y distorsione la señal. Y en frío extremo, los dispositivos semiconductores pueden incluso dejar de funcionar por completo.

Por lo tanto, como puede ver, la temperatura puede tener un impacto significativo en el rendimiento de los amplificadores de RF. Es por eso que es tan importante encontrar formas de compensar estos efectos y asegurarse de que sus amplificadores funcionen en su mejor momento, sin importar cuál sea la temperatura.

Métodos para compensar los efectos de temperatura

Técnicas de sesgo

Una de las formas más comunes de compensar los efectos de temperatura en los amplificadores de RF es a través de técnicas de sesgo. El sesgo es el proceso de aplicar un voltaje o corriente de CC al amplificador para establecer su punto de operación. Al ajustar el voltaje o la corriente de polarización, puede contrarrestar los cambios en las propiedades eléctricas de los dispositivos semiconductores causados por fluctuaciones de temperatura.

Por ejemplo, en un amplificador de emisores comunes, puede usar un circuito de sesgo compensado por temperatura para mantener una corriente de colector constante en un amplio rango de temperatura. Esto puede ayudar a estabilizar la ganancia del amplificador y reducir los efectos de la temperatura en su rendimiento.

Gestión térmica

Otro método importante para compensar los efectos de la temperatura es el manejo térmico. Esto implica el uso de técnicas para controlar la temperatura del amplificador y mantenerla dentro de un rango de funcionamiento seguro. Hay varias formas de hacer esto, incluyendo:

• Disipadores de calor:Los disipadores de calor son dispositivos de enfriamiento pasivo que están diseñados para disipar el calor del amplificador. Funcionan aumentando el área de superficie del amplificador, lo que le permite transferir el calor de manera más eficiente al entorno circundante.
• Ventiladores y sistemas de enfriamiento:En algunos casos, es posible que deba usar sistemas de enfriamiento activos, como ventiladores o enfriamiento líquido, para mantener la temperatura del amplificador bajo control. Estos sistemas pueden proporcionar un enfriamiento más efectivo que los disipadores de calor solo, especialmente en aplicaciones de alta potencia.
• Aislamiento térmico:El aislamiento térmico implica separar el amplificador de otros componentes generadores de calor en el sistema. Esto puede ayudar a reducir la cantidad de calor que se transfiere al amplificador y mantener su temperatura dentro de un rango seguro.

Componentes compensados por la temperatura

Además de las técnicas de sesgo y el manejo térmico, también puede usar componentes compensados por la temperatura en sus amplificadores de RF. Estos componentes están diseñados para tener propiedades eléctricas que cambian de una manera que compensa los efectos de la temperatura.

Por ejemplo, puede usar resistencias o condensadores compensados por temperatura en el circuito de amplificador. Estos componentes pueden ayudar a mantener una ganancia constante y reducir los efectos de la temperatura en el rendimiento del amplificador.

Bucles de retroalimentación

Los bucles de retroalimentación son otra forma efectiva de compensar los efectos de temperatura en los amplificadores de RF. Un bucle de retroalimentación es un circuito que utiliza una parte de la señal de salida para controlar la señal de entrada. Al ajustar la señal de retroalimentación, puede contrarrestar los cambios en el rendimiento del amplificador causado por las fluctuaciones de temperatura.

Por ejemplo, en un amplificador de retroalimentación negativa, la señal de salida se vuelve a encender a la entrada con un cambio de fase de 180 grados. Esto ayuda a reducir la ganancia del amplificador y estabilizar su rendimiento en un amplio rango de temperatura.

Elegir el método de compensación correcto

Cuando se trata de compensar los efectos de temperatura en los amplificadores de RF, no existe una solución única para todos. El mejor método para usted dependerá de una variedad de factores, incluido el tipo de amplificador, el rango de temperatura de funcionamiento y los requisitos específicos de su aplicación.

Aquí hay algunas cosas a considerar al elegir un método de compensación:

• Costo:Algunos métodos de compensación, como el uso de componentes compensados por la temperatura, pueden ser más caros que otros. Deberá sopesar el costo del método de compensación con los beneficios que proporciona.
• Complejidad:Algunos métodos de compensación, como el uso de bucles de retroalimentación, pueden ser más complejos que otros. Deberá considerar su experiencia técnica y los recursos disponibles para usted al elegir un método de compensación.
• Requisitos de rendimiento:Los requisitos de rendimiento de su aplicación también desempeñarán un papel en la determinación del mejor método de compensación. Por ejemplo, si necesita un amplificador de alta ganancia con bajo ruido, es posible que necesite usar un método de compensación más sofisticado.

Conclusión

La compensación de los efectos de temperatura en los amplificadores de RF es esencial para garantizar su rendimiento confiable en una amplia gama de aplicaciones. Mediante el uso de técnicas de sesgo, manejo térmico, componentes compensados de temperatura y bucles de retroalimentación, puede contrarrestar los cambios en las propiedades eléctricas de los dispositivos semiconductores causados por las fluctuaciones de temperatura y mantener sus amplificadores en su mejor momento.

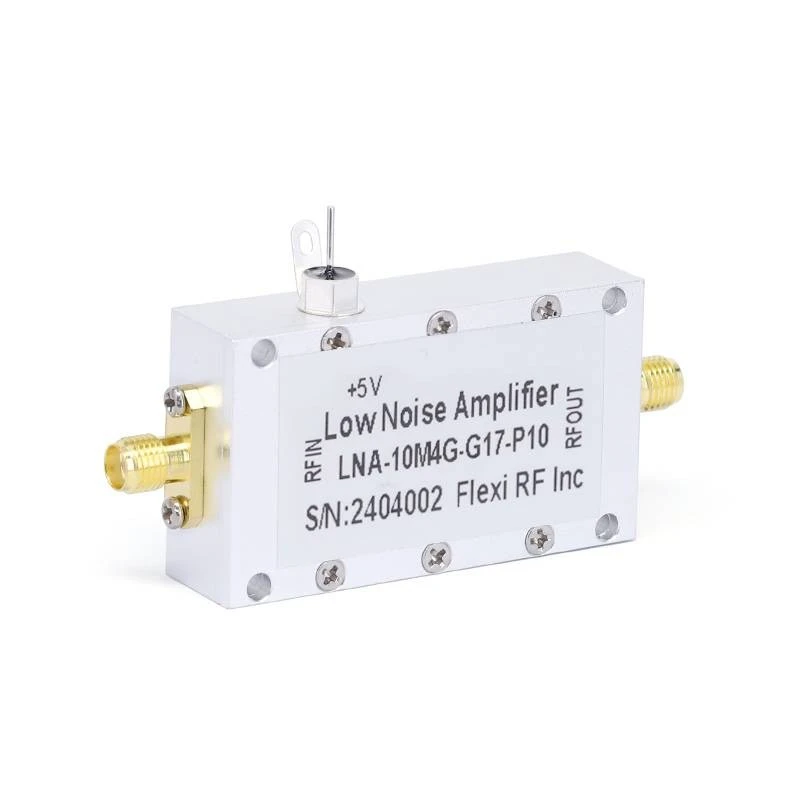

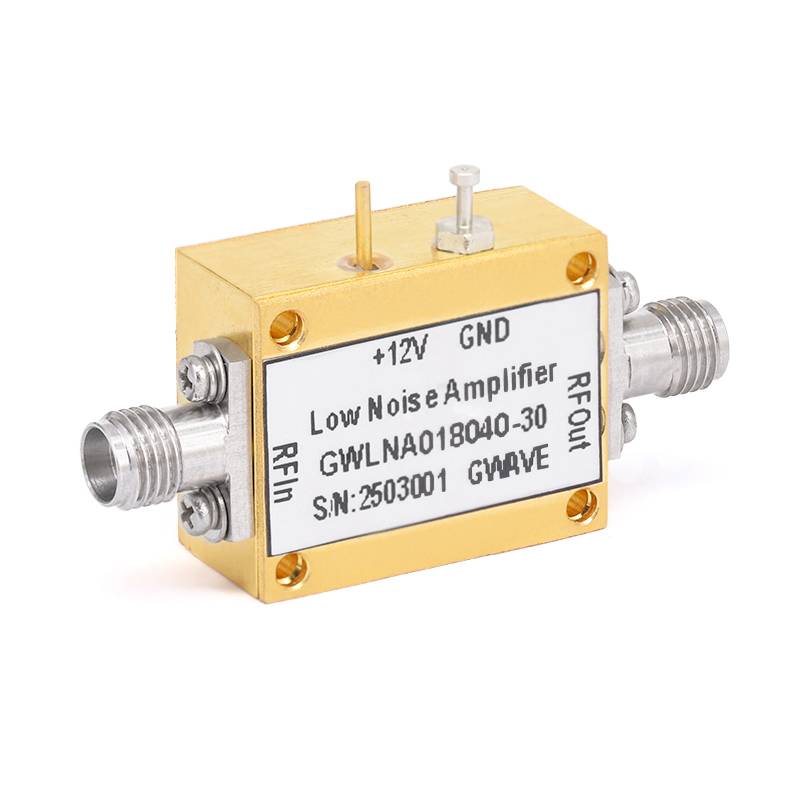

Si está en el mercado de amplificadores de RF que están diseñados para funcionar bien en un amplio rango de temperatura, asegúrese de consultar nuestroAmplificadores de bajo ruido. Nuestros amplificadores se construyen utilizando la última tecnología y están diseñados para proporcionar un excelente rendimiento y confiabilidad, sin importar cuál sea la temperatura.

Si tiene alguna pregunta o desea discutir sus requisitos específicos, no dude en ponerse en contacto. Estaremos encantados de ayudarlo a encontrar los amplificadores de RF adecuados para su aplicación y brindarle el soporte que necesita para garantizar su operación exitosa.

Referencias

• Razavi, B. (2017). RF Microelectrónica. Prentice Hall.
• González, G. (2018). Amplificadores de transistores de microondas: análisis y diseño. Prentice Hall.
• Pozar, DM (2019). Ingeniería de microondas. Wiley.
