¿Cómo garantizar la estabilidad de un amplificador de RF?

¡Compañeros entusiastas de la RF! Como proveedor de amplificadores de RF, he visto de primera mano lo crucial que es mantener estables a estos chicos malos. En este blog, compartiré algunos consejos sobre cómo garantizar la estabilidad de un amplificador de RF.

Empecemos por lo básico. ¿Qué es exactamente la estabilidad en un amplificador de RF? Bueno, en términos simples, un amplificador estable es aquel que no oscila ni se vuelve loco en condiciones normales de funcionamiento. Las oscilaciones pueden alterar la señal, causar interferencias e incluso dañar el amplificador. Entonces, definitivamente queremos evitar eso.

1. Selección adecuada de componentes

El primer paso para garantizar la estabilidad del amplificador es elegir los componentes adecuados. Esto incluye transistores, resistencias, condensadores e inductores. Cada componente juega un papel vital en el rendimiento del amplificador y el uso de piezas de baja calidad o que no coinciden puede provocar inestabilidad.

Para los transistores, debemos observar parámetros como la ganancia, la figura de ruido y el manejo de potencia. Un transistor con una ganancia demasiado alta puede hacer que el amplificador sea propenso a oscilaciones. Por otro lado, es posible que un transistor con baja ganancia no proporcione suficiente amplificación. También debemos considerar el rango de frecuencia del transistor. Debe ser adecuado a la frecuencia de funcionamiento de nuestro amplificador.

Se utilizan resistencias, condensadores e inductores para polarizar, acoplar y combinar. Por ejemplo, las resistencias de polarización establecen el punto de funcionamiento de CC del transistor. Si estas resistencias no se seleccionan correctamente, es posible que el transistor no funcione en la región deseada, lo que provoca inestabilidad. Los condensadores e inductores se utilizan para igualar la impedancia. Una buena coincidencia de impedancia entre el amplificador y la carga ayuda a transferir energía de manera eficiente y reduce las posibilidades de reflejos, que pueden causar oscilaciones.

2. Coincidencia de entradas y salidas

La adaptación de impedancia es muy importante para la estabilidad del amplificador. Cuando las impedancias de entrada y salida del amplificador coinciden con las impedancias de fuente y carga respectivamente, podemos minimizar las reflexiones. Las reflexiones pueden provocar ondas estacionarias en el amplificador, que pueden provocar oscilaciones.

Podemos utilizar varias técnicas para la adaptación de impedancias, como el uso de redes de adaptación. Estas redes pueden estar formadas por condensadores e inductores. Por ejemplo, se puede utilizar una red L simple para hacer coincidir una impedancia de carga con la impedancia de salida del amplificador. También existen redes de coincidencia más complejas, como la red Pi y la red T, que pueden proporcionar una mejor coincidencia en un rango de frecuencia más amplio.

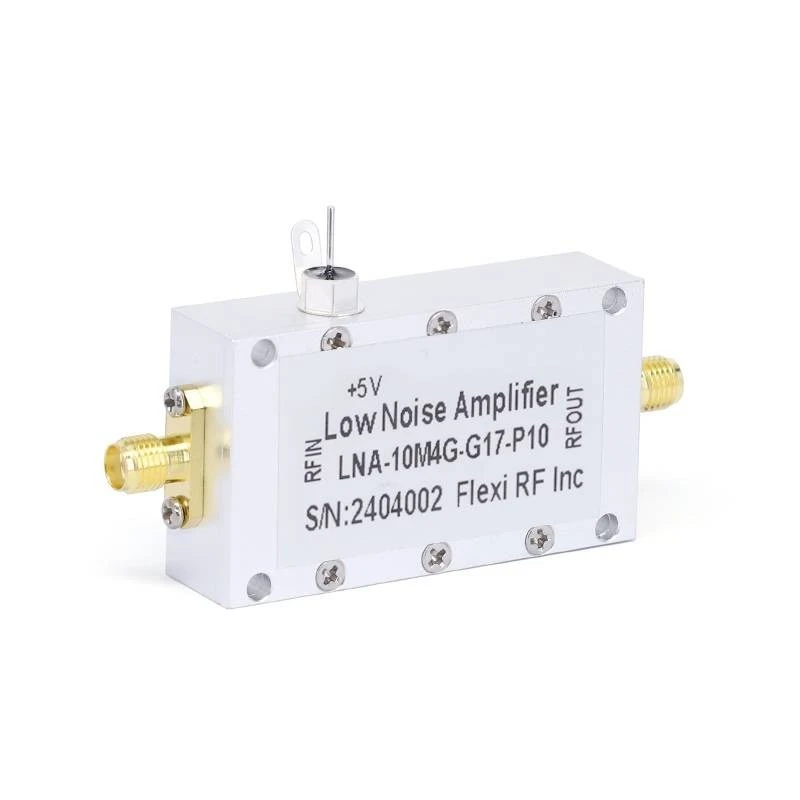

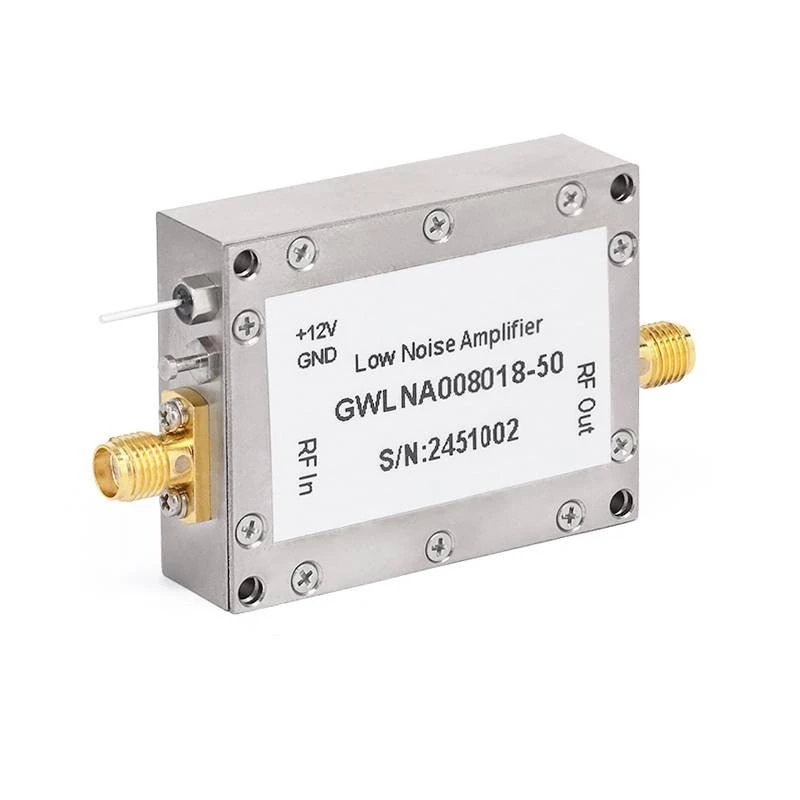

En nuestra empresa ofrecemos una gama de amplificadores de RF con excelente adaptación de entrada y salida. Echa un vistazo a nuestroAmplificadores de bajo ruido de 220 GHz,Amplificadores de bajo ruido de 90 GHz, yAmplificadores de bajo ruido de 18 GHz. Estos amplificadores están diseñados con redes coincidentes adecuadas para garantizar un funcionamiento estable.

3. Circuitos de polarización

La polarización es otro factor clave en la estabilidad del amplificador. El circuito de polarización establece el punto de funcionamiento de CC del transistor. Un circuito de polarización estable garantiza que el transistor funcione en la región lineal, donde puede proporcionar una amplificación constante.

Hay diferentes tipos de circuitos de polarización, como los de polarización fija, los de polarización automática y los de polarización de divisor de voltaje. La polarización del divisor de voltaje es uno de los circuitos de polarización más utilizados porque proporciona una buena estabilidad en una amplia gama de condiciones operativas. Utiliza dos resistencias para dividir el voltaje de suministro y establecer el voltaje base del transistor.

Al diseñar el circuito de polarización, debemos considerar factores como los cambios de temperatura. Los transistores son sensibles a la temperatura y sus características pueden cambiar con la temperatura. Un buen circuito de polarización debería poder compensar estos cambios de temperatura y mantener estable el punto de funcionamiento.

4. Diseño de PCB

La disposición de la placa de circuito impreso (PCB) puede tener un gran impacto en la estabilidad del amplificador. Un diseño de PCB mal diseñado puede introducir capacitancias e inductancias parásitas no deseadas, que pueden causar oscilaciones.

Debemos prestar atención a los siguientes puntos al diseñar el diseño de la PCB:

• Colocación de componentes: Coloque los componentes muy juntos para minimizar la longitud de las pistas de interconexión. Las trazas largas pueden actuar como antenas e irradiar energía electromagnética, lo que puede provocar interferencias e inestabilidad.
• Toma de tierra: Es esencial contar con un esquema de conexión a tierra adecuado. Deberíamos utilizar una configuración de tierra de un solo punto o de estrella para evitar bucles de tierra. Los bucles de tierra pueden introducir ruido y provocar inestabilidad en el amplificador.
• Desacoplamiento de la fuente de alimentación: Utilice condensadores de desacoplamiento cerca de los pines de alimentación de los componentes. Estos condensadores ayudan a filtrar el ruido de alta frecuencia de la fuente de alimentación y evitan que afecte el rendimiento del amplificador.

5. Comentarios

La retroalimentación se puede utilizar para mejorar la estabilidad del amplificador. Hay dos tipos de retroalimentación: retroalimentación positiva y retroalimentación negativa. La retroalimentación positiva puede aumentar la ganancia del amplificador, pero también puede hacer que el amplificador sea inestable. La retroalimentación negativa, por otro lado, puede reducir la ganancia pero mejorar la estabilidad, linealidad y ancho de banda del amplificador.

Podemos utilizar retroalimentación negativa para controlar la ganancia del amplificador y reducir los efectos de las variaciones de parámetros. Por ejemplo, podemos usar una resistencia en la ruta de retroalimentación para configurar la ganancia del amplificador. Ajustando el valor de esta resistencia, podemos controlar la cantidad de retroalimentación negativa y, por tanto, la ganancia del amplificador.

6. Gestión térmica

El calor puede tener un impacto significativo en la estabilidad del amplificador. A medida que aumenta la temperatura del amplificador, las características de los componentes pueden cambiar, lo que puede provocar inestabilidad.

Necesitamos garantizar una gestión térmica adecuada del amplificador. Esto se puede hacer mediante el uso de disipadores de calor, ventiladores u otros dispositivos de refrigeración. Los disipadores de calor se utilizan para disipar el calor generado por los componentes. Aumentan la superficie del componente, permitiéndole transferir calor de manera más eficiente al entorno circundante. Se pueden utilizar ventiladores para aumentar el flujo de aire sobre el disipador de calor, mejorando aún más la eficiencia de enfriamiento.

7. Pruebas y seguimiento

Una vez diseñado y construido el amplificador, debemos probar y monitorear su desempeño. Podemos utilizar varios equipos de prueba, como analizadores de espectro, analizadores de redes y osciloscopios, para medir la ganancia, la respuesta de frecuencia y la estabilidad del amplificador.

Durante el proceso de prueba, podemos buscar signos de inestabilidad, como oscilaciones o respuestas de frecuencia anormales. Si detectamos algún problema, podemos realizar ajustes en el diseño o componentes del amplificador para mejorar su estabilidad.

También necesitamos monitorear el desempeño del amplificador a lo largo del tiempo. Los factores ambientales como la temperatura y la humedad pueden cambiar y estos cambios pueden afectar la estabilidad del amplificador. Al monitorear el rendimiento del amplificador, podemos detectar cualquier cambio temprano y tomar acciones correctivas.

En conclusión, garantizar la estabilidad de un amplificador de RF requiere una combinación de selección adecuada de componentes, adaptación de impedancia, polarización, diseño de PCB, retroalimentación, gestión térmica y pruebas. En nuestra empresa tenemos todos estos factores en cuenta a la hora de diseñar y fabricar nuestros amplificadores de RF. Estamos comprometidos a proporcionar amplificadores de RF estables y de alta calidad a nuestros clientes.

Si está interesado en comprar amplificadores de RF o tiene alguna pregunta sobre la estabilidad del amplificador, no dude en comunicarse con nosotros. Estamos aquí para ayudarle a encontrar la mejor solución para sus necesidades.

Referencias

• González, Guillermo. Amplificadores de transistores de microondas: análisis y diseño. Prentice Hall, 1997.
• Pozar, David M. Ingeniería de microondas. Wiley, 2011.
