¿Cómo igualar la impedancia de salida de un amplificador de RF?

¡Hola! Como proveedor de amplificadores de RF, últimamente he recibido muchas preguntas sobre cómo igualar la impedancia de salida de un amplificador de RF. Es un tema crucial y estoy encantado de compartir algunas ideas con usted.

En primer lugar, hablemos de por qué la adaptación de impedancias es tan importante. En el mundo de los amplificadores de RF, la adaptación de impedancias es como encontrar la pareja de baile perfecta. Cuando la impedancia de salida del amplificador coincide con la impedancia de la carga (el dispositivo al que está conectado), se garantiza la máxima transferencia de potencia. Eso significa que estás aprovechando al máximo tu amplificador y estás reduciendo los reflejos de la señal. Los reflejos de la señal pueden causar todo tipo de dolores de cabeza, como reducción de la eficiencia, aumento del ruido e incluso daños a su amplificador.

Entonces, ¿cómo se puede hacer para igualar la impedancia de salida de un amplificador de RF? Bueno, existen algunos métodos diferentes y te explicaré algunos de los más comunes.

1. Usar una red coincidente

Una de las formas más populares de igualar la impedancia es mediante el uso de una red coincidente. Una red de adaptación es un circuito diseñado para transformar la impedancia del amplificador para que coincida con la impedancia de la carga. Existen varios tipos de redes coincidentes, pero dos de las más comunes son la red L y la red Pi.

La red L es una forma sencilla y eficaz de igualar la impedancia. Consta de dos componentes reactivos (ya sean inductores o condensadores) dispuestos en forma de L. Los valores de estos componentes se calculan en función de las impedancias de entrada y salida que intenta igualar. Por ejemplo, si su amplificador tiene una impedancia de salida de 50 ohmios y su carga tiene una impedancia de 25 ohmios, la red L puede diseñarse para transformar la impedancia de 50 ohmios a 25 ohmios.

La red Pi es un poco más compleja que la red L, pero ofrece más flexibilidad. Consta de tres componentes reactivos dispuestos en forma de Pi. La red Pi se puede utilizar para igualar una gama más amplia de impedancias y también puede proporcionar algunas capacidades de filtrado.

Al diseñar una red adecuada, es importante utilizar componentes de alta calidad. Los componentes de mala calidad pueden generar pérdidas y afectar el rendimiento de su red coincidente. Puede encontrar excelentes componentes de RF de proveedores confiables, que realmente pueden marcar la diferencia en el rendimiento de su amplificador.

2. Sintonizando el amplificador

Otra forma de igualar la impedancia de salida es sintonizando el propio amplificador. Algunos amplificadores de RF tienen componentes ajustables que le permiten ajustar la impedancia de salida. Esta puede ser una excelente opción si necesita realizar pequeños ajustes en la impedancia para lograr una mejor coincidencia.

Por ejemplo, algunos amplificadores tienen configuraciones de polarización ajustables que pueden afectar la impedancia de salida. Al ajustar la polarización, puede cambiar el punto de funcionamiento del amplificador y potencialmente mejorar la coincidencia de impedancia. Sin embargo, es importante tener cuidado al sintonizar el amplificador, ya que realizar ajustes incorrectos puede hacer que el amplificador funcione fuera de sus especificaciones y potencialmente dañarlo.

3. Usando un transformador

También se pueden utilizar transformadores para igualar la impedancia. Un transformador funciona cambiando los niveles de voltaje y corriente entre dos circuitos, lo que puede cambiar efectivamente la impedancia. Por ejemplo, se puede utilizar un transformador reductor para reducir la impedancia de la salida del amplificador para que coincida con una carga de menor impedancia.

Los transformadores tienen algunas ventajas sobre otros métodos de combinación. Pueden proporcionar aislamiento entre el amplificador y la carga, lo que puede resultar útil en algunas aplicaciones. También tienen un amplio ancho de banda, lo que significa que pueden funcionar bien en una variedad de frecuencias. Sin embargo, los transformadores pueden ser voluminosos y costosos, especialmente para aplicaciones de alta potencia.

4. Elegir el amplificador adecuado

Una de las formas más sencillas de garantizar una buena adaptación de impedancia es elegir un amplificador que ya tenga una impedancia de salida cercana a la impedancia de su carga. En nuestra empresa, ofrecemos una amplia gama de amplificadores de RF con diferentes impedancias de salida para adaptarse a diversas aplicaciones.

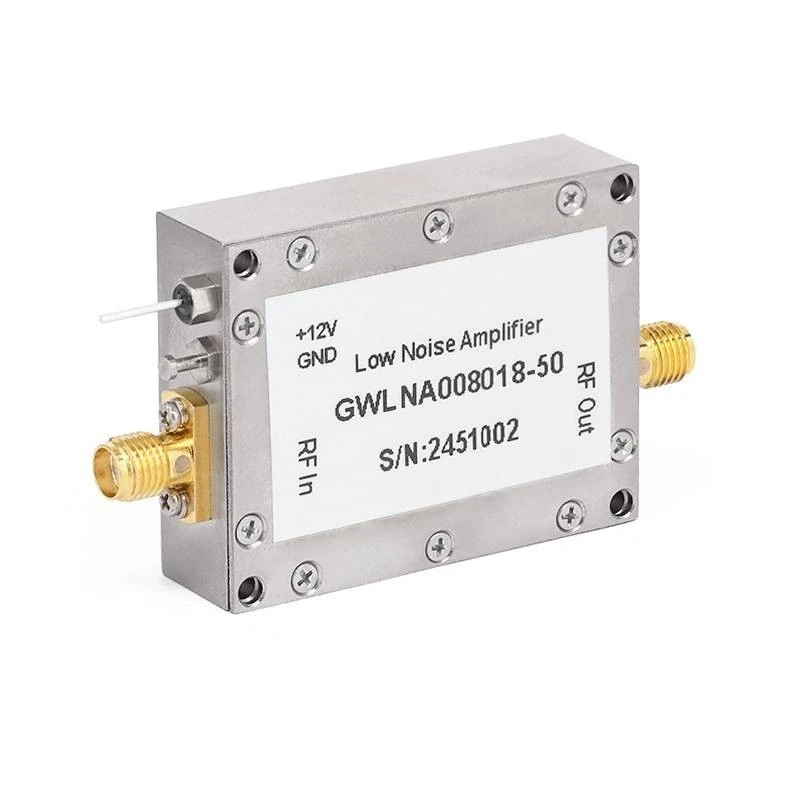

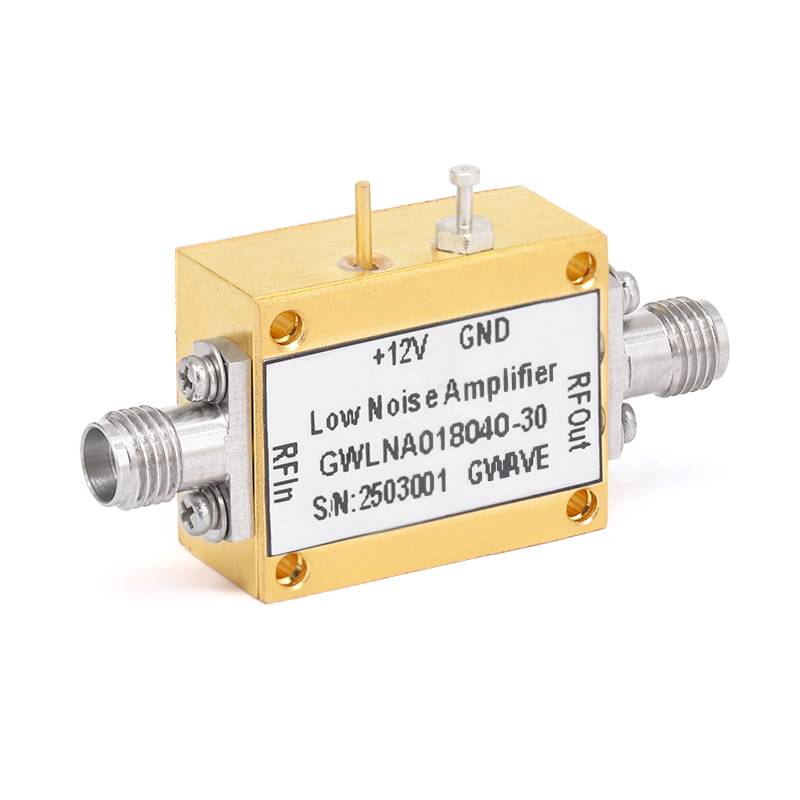

Por ejemplo, si está trabajando en un proyecto que requiere un amplificador de bajo ruido con una impedancia de salida de 50 ohmios, tenemos excelentes opciones. Echa un vistazo a nuestroAmplificadores de bajo ruido de 40 GHz,Amplificadores de bajo ruido de 18 GHz, yAmplificadores de bajo ruido de 50 GHz. Estos amplificadores están diseñados para brindar un rendimiento excelente y están disponibles con diferentes impedancias de salida para satisfacer sus necesidades.

Pruebas y Verificación

Una vez que haya implementado un método para igualar la impedancia de salida, es importante probar y verificar los resultados. Puede utilizar un analizador de redes para medir la impedancia y el coeficiente de reflexión del amplificador y la carga. El coeficiente de reflexión es una medida de la cantidad de señal que se refleja desde la carga. Un coeficiente de reflexión bajo indica una buena coincidencia de impedancia.

Si descubre que la coincidencia de impedancia no es tan buena como le gustaría, es posible que deba realizar algunos ajustes en la configuración de su red o amplificador correspondiente. Puede que sea necesario un poco de prueba y error para obtener la combinación perfecta, pero vale la pena el esfuerzo para garantizar el rendimiento óptimo de su sistema de RF.

Conclusión

Hacer coincidir la impedancia de salida de un amplificador de RF es un paso importante para garantizar el rendimiento y la eficiencia de su sistema de RF. Ya sea que elija usar una red coincidente, sintonizar el amplificador, usar un transformador o seleccionar el amplificador correcto desde el principio, existen varios métodos disponibles para ayudarlo a lograr una buena coincidencia de impedancia.

Si todavía tiene problemas con la adaptación de impedancia o si está buscando el amplificador de RF adecuado para su proyecto, no dude en comunicarse con nosotros. Estamos aquí para ayudarle a encontrar las mejores soluciones para sus necesidades de RF. Ya sea usted un aficionado que trabaja en un proyecto pequeño o un profesional de la industria, tenemos la experiencia y los productos para respaldarlo. Por lo tanto, no dude en contactarnos para obtener más información e iniciar una conversación sobre los requisitos de su amplificador de RF.

Referencias

• Pozar, DM (2011). Ingeniería de microondas. Wiley.
• Collin, RE (2001). Fundamentos de la ingeniería de microondas. McGraw-Hill.
