¿Cómo probar el rendimiento de los circuladores de RF?

Probar el rendimiento de los circuladores de RF es un paso crucial para garantizar su calidad y confiabilidad, especialmente para un proveedor como nosotros. Los circuladores de RF son dispositivos pasivos de tres o cuatro puertos que permiten que las señales de RF fluyan en una dirección específica, típicamente de manera cíclica. En este blog, exploraremos los diversos métodos y consideraciones para probar el rendimiento de los circuladores de RF.

Comprender los conceptos básicos de los circuladores de RF

Antes de profundizar en los métodos de prueba, es importante tener una comprensión clara de qué son los circuladores de RF y cómo funcionan. Los circuladores de RF están diseñados para aislar diferentes partes de un sistema de RF, evitando reflexiones y garantizando un flujo de señal eficiente. Se usan comúnmente en aplicaciones como sistemas de radar, redes de comunicación inalámbrica y equipos de prueba de microondas.

El principio básico de un circulador de RF se basa en la interacción entre el campo magnético y la señal de RF. Cuando una señal de RF ingresa a un puerto del circulador, se dirige al siguiente puerto en una secuencia predefinida. Esta propiedad hace que los circuladores sean útiles para separar las rutas de transmisión y recibir en los sistemas de RF.

Parámetros de rendimiento clave

Hay varios parámetros de rendimiento clave que deben probarse al evaluar un circulador de RF. Estos parámetros incluyen pérdida de inserción, aislamiento, pérdida de retorno y cambio de fase.

1. Pérdida de inserción
   La pérdida de inserción es la cantidad de potencia que se pierde cuando una señal de RF pasa a través del circulador. Por lo general, se mide en decibelios (db). Es deseable una baja pérdida de inserción, ya que indica que el circulador es eficiente para transmitir la señal de RF. Para medir la pérdida de inserción, se utiliza un generador de señal para enviar una señal de RF conocida a un puerto del circulador, y se utiliza un medidor de potencia para medir la potencia en el puerto de salida. La diferencia entre la potencia de entrada y la potencia de salida es la pérdida de inserción.

2. Aislamiento
   El aislamiento es la medida de qué tan bien el circulador separa las señales entre diferentes puertos. También se mide en DB. El alto aislamiento es importante para evitar la interferencia entre diferentes partes del sistema RF. Para medir el aislamiento, se aplica una señal a un puerto y se mide la potencia en el puerto no adyacente. La relación de la potencia de entrada a la potencia en el puerto no adyacente proporciona el valor de aislamiento.

3. Pérdida de retorno
   La pérdida de retorno es una medida de la cantidad de potencia que se refleja en el circulador. Es una indicación de qué tan bien se combina el circulador con la impedancia del sistema RF conectado. Es deseable una gran pérdida de retorno, ya que significa que se está reflejando menos poder. La pérdida de retorno se puede medir utilizando un analizador de red, que envía una señal de RF barrida al circulador y mide la señal reflejada.

4. Cambio de fase
   El cambio de fase es el cambio en la fase de la señal de RF a medida que pasa a través del circulador. Es importante en aplicaciones donde la fase de la señal debe controlarse, como en antenas de matriz en fase. El cambio de fase se puede medir utilizando un analizador de red vectorial, que puede medir tanto la magnitud como la fase de la señal de RF.



Equipo de prueba

Para probar el rendimiento de los circuladores de RF, se requieren varios tipos de equipos. Estos incluyen generadores de señales, medidores de potencia, analizadores de redes y analizadores de espectro.

1. Generadores de señales
   Los generadores de señal se utilizan para generar señales de RF con frecuencias específicas, amplitudes y formatos de modulación. Son esenciales para probar la pérdida de inserción y el aislamiento de los circuladores de RF. Un buen generador de señales debe tener un amplio rango de frecuencia, alta estabilidad de potencia de salida y ruido de bajo fase.

2. Medidores de potencia
   Los medidores de potencia se utilizan para medir la potencia de la señal de RF. Se usan junto con generadores de señal para medir la pérdida de inserción y el aislamiento. Un medidor de potencia debe tener una alta precisión y un amplio rango dinámico.

3. Analizadores de redes
   Los analizadores de red son los equipos de prueba más versátiles para los circuladores de RF. Pueden medir la pérdida de inserción, el aislamiento, la pérdida de retorno y el cambio de fase simultáneamente. Un analizador de red envía una señal de RF barrida al circulador y mide las señales transmitidas y reflejadas a diferentes frecuencias. También puede mostrar los resultados en varios formatos, como gráficos de Smith y parcelas de respuesta de frecuencia.

4. Analizadores de espectro
   Los analizadores de espectro se utilizan para analizar el espectro de frecuencia de la señal de RF. Se pueden usar para detectar cualquier señal o armónica no deseados generadas por el circulador. Un analizador de espectro puede mostrar la potencia de la señal en función de la frecuencia, lo que permite una fácil identificación de cualquier problema relacionado con la frecuencia.

Procedimientos de prueba

La prueba de los circuladores de RF generalmente implica los siguientes pasos:

1. Configuración inicial
   Antes de comenzar la prueba, el equipo de prueba debe calibrarse para garantizar mediciones precisas. El circulador debe conectarse correctamente al equipo de prueba, y la impedancia del sistema debe coincidir con la impedancia del circulador.

2. Medición de pérdida de inserción
   Un generador de señal se establece en una frecuencia y amplitud específicas, y la señal se envía a un puerto del circulador. Se utiliza un medidor de potencia para medir la potencia en el puerto de salida. La pérdida de inserción se calcula restando la potencia de salida de la potencia de entrada. Esta medición se repite a diferentes frecuencias para obtener la respuesta de frecuencia de pérdida de inserción.

3. Medición de aislamiento
   Se aplica una señal a un puerto del circulador, y la potencia en el puerto no adyacente se mide utilizando un medidor de potencia. El aislamiento se calcula como la relación de la potencia de entrada a la potencia en el puerto no adyacente. Similar a la pérdida de inserción, el aislamiento se mide a diferentes frecuencias para obtener la respuesta de frecuencia de aislamiento.

4. Medición de pérdida de retorno
   Se utiliza un analizador de red para medir la pérdida de retorno. El analizador de red envía una señal de RF barrida al circulador, y se mide la señal reflejada. La pérdida de retorno se muestra en el analizador de red en función de la frecuencia.

5. Medición del cambio de fase
   Se utiliza un analizador de red vectorial para medir el cambio de fase. El analizador de red vectorial mide la magnitud y la fase de la señal de RF a medida que pasa a través del circulador. El cambio de fase se calcula como la diferencia en la fase entre las señales de entrada y salida.

Consideraciones para las pruebas

Al probar los circuladores de RF, hay varias consideraciones que deben tenerse en cuenta.

1. Condición ambiental
   El rendimiento de los circuladores de RF puede verse afectado por condiciones ambientales como la temperatura, la humedad y la vibración. Por lo tanto, la prueba debe llevarse a cabo en condiciones ambientales controladas para garantizar resultados precisos y repetibles.

2. Pérdida de cables
   Los cables utilizados para conectar el circulador al equipo de prueba pueden introducir pérdidas y cambios de fase. Estas pérdidas deben tenerse en cuenta al calcular los parámetros de rendimiento del circulador. Se recomienda utilizar cables de alta calidad con bajas pérdidas y características de fase estables.

3. Rango de frecuencia de prueba
   El rango de frecuencia de prueba debe cubrir todo el rango de frecuencia de funcionamiento del circulador. Esto asegura que el circulador funcione bien en su espectro de frecuencia previsto.

Conclusión

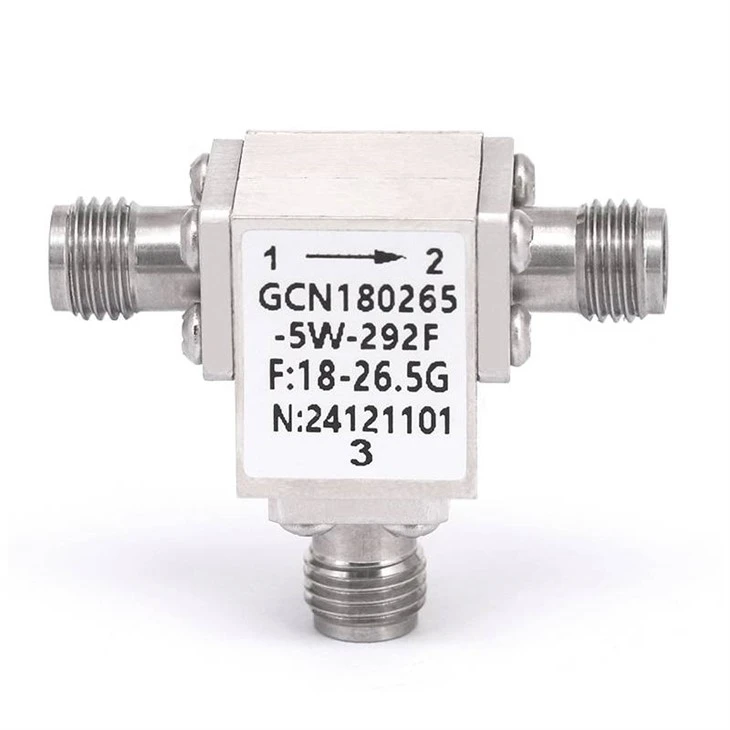

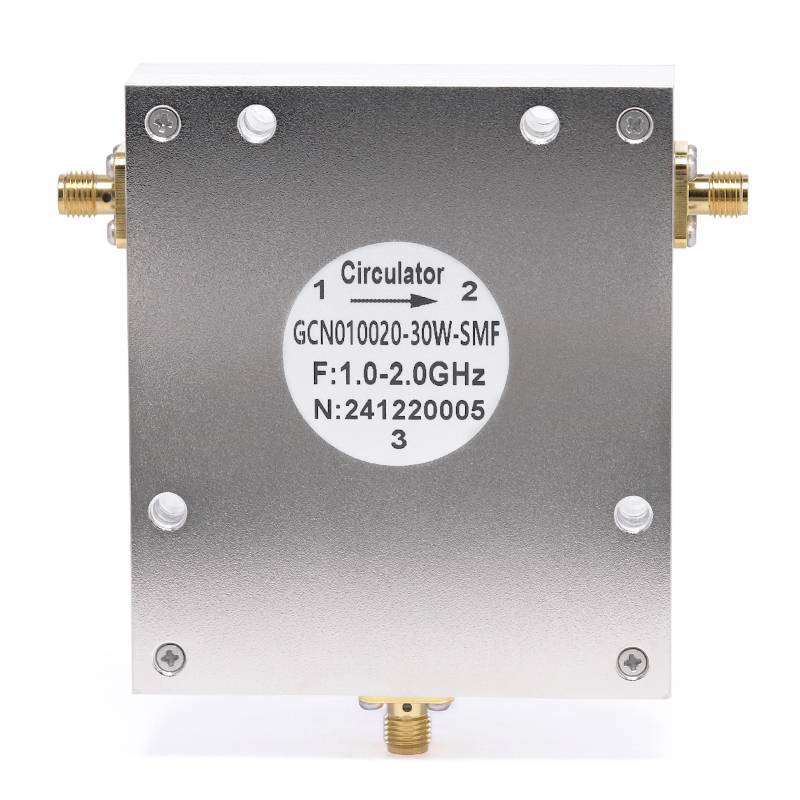

Probar el rendimiento de los circuladores de RF es un proceso complejo pero esencial para garantizar su calidad y confiabilidad. Al medir los parámetros clave de rendimiento, como la pérdida de inserción, el aislamiento, la pérdida de retorno y el cambio de fase, podemos asegurarnos de que nuestroCiruladores coaxiales de RFcumplir con los más altos estándares. En nuestra empresa, estamos comprometidos a proporcionar circuladores de RF de alta calidad que se prueben a fondo para garantizar un rendimiento óptimo.

Si necesita circuladores de RF para su sistema de RF, lo invitamos a contactarnos para una discusión de adquisiciones. Nuestro equipo de expertos está listo para ayudarlo a seleccionar los circuladores adecuados para su aplicación específica y responder cualquier pregunta que pueda tener.

Referencias

• Pozar, DM (2011). Ingeniería de microondas. Wiley.
• Collin, RE (2001). Fundamentos para ingeniería de microondas. Wiley.
