¿Cómo solucionar problemas de cargas de RF?

La resolución de problemas de cargas de RF puede ser un dolor de cabeza, pero con los conocimientos adecuados, puede ser una tarea manejable. Como proveedor de cargas de RF, he visto una buena cantidad de problemas y he aprendido algunos trucos a lo largo de los años. Profundicemos en cómo solucionar problemas de cargas de RF de forma eficaz.

Comprensión de los conceptos básicos de cargas de RF

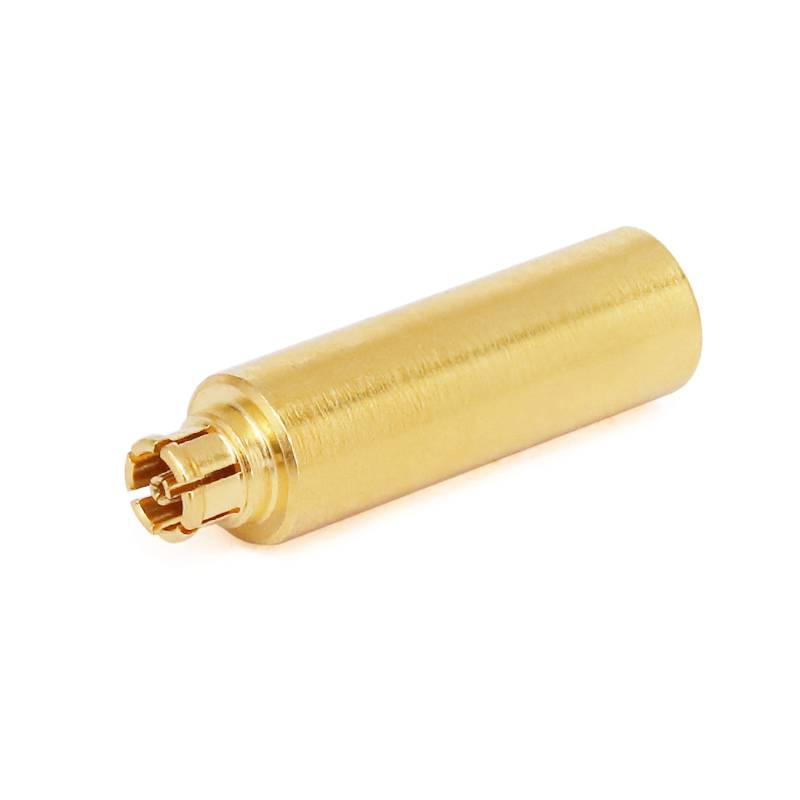

En primer lugar, ¿qué son las cargas de RF? Las cargas de RF son dispositivos que absorben energía de RF y la disipan en forma de calor. Se utilizan en diversas aplicaciones, como probar transmisores, receptores y otros equipos de RF. Existen diferentes tipos de cargas de RF, comoCargas de RF G3PO,Cargas RF SMA, yCargas GPO RF. Cada tipo tiene sus propias especificaciones y características, que pueden afectar su rendimiento y el tipo de problemas que pueden encontrar.

Inspección visual

El primer paso para solucionar problemas de cualquier carga de RF es una inspección visual. Fíjate bien en la carga en sí. Verifique si hay daños físicos, como grietas, abolladuras o conexiones sueltas. Una carga de RF dañada puede causar todo tipo de problemas, como una mala adaptación de impedancia o incluso una falla total.

Mira los conectores. ¿Están limpios y libres de corrosión? Los conectores corroídos pueden provocar pérdida de señal y mediciones inexactas. Si ve corrosión, puede intentar limpiar los conectores con un limpiador de contactos adecuado. Asegúrese de seguir las instrucciones del fabricante cuando utilice cualquier producto de limpieza.

Además, verifique el cable que está conectado a la carga de RF. Busque signos de desgaste, como cables deshilachados o aislamiento dañado. Un cable defectuoso puede introducir ruido e interferencias en el sistema, dificultando la obtención de lecturas precisas.

Prueba de impedancia

Uno de los aspectos más importantes de una carga de RF es su impedancia. La impedancia es una medida de cómo la carga resiste el flujo de energía de RF. La mayoría de las cargas de RF están diseñadas para tener una impedancia específica, normalmente 50 ohmios. Si la impedancia de la carga está apagada, puede provocar reflejos y ondas estacionarias, que pueden afectar el rendimiento de su sistema de RF.

Para probar la impedancia de una carga de RF, necesitará un analizador de impedancia o un analizador de red. Se trata de equipos especializados que pueden medir la impedancia de un dispositivo en un rango de frecuencias. Conecte el analizador a la carga de RF y siga las instrucciones para realizar la medición.

Si la impedancia medida es significativamente diferente del valor especificado, podría haber un problema con la carga. Podría deberse a un defecto de fabricación, daño físico o un problema con los conectores. En algunos casos, es posible que pueda ajustar la carga para corregir la impedancia, pero en otros casos, es posible que deba reemplazar la carga.

Manejo de energía

Otro factor importante a considerar es la capacidad de manejo de potencia de la carga de RF. Cada carga de RF tiene una potencia nominal máxima, que indica la cantidad máxima de potencia de RF que puede disipar de forma segura. Si intenta operar la carga a un nivel de potencia superior a su clasificación, puede sobrecalentarse y fallar.

Para verificar si el manejo de energía es un problema, necesita conocer el nivel de potencia de la señal de RF que se aplica a la carga. Puedes utilizar un medidor de potencia para medir la potencia. Compare la potencia medida con la potencia nominal máxima de la carga de RF.

Si el nivel de potencia está cerca o excede la clasificación, debe tomar medidas. Puede reducir la potencia de la señal de RF o utilizar una carga con una potencia nominal más alta. El sobrecalentamiento no sólo puede dañar la carga sino que también supone un riesgo para la seguridad, por lo que es importante abordar este problema lo antes posible.

Respuesta de frecuencia

Las cargas de RF están diseñadas para funcionar en un rango de frecuencia específico. Si utiliza la carga fuera de su rango de frecuencia especificado, es posible que no funcione como se esperaba. La respuesta de frecuencia de una carga de RF describe cómo su rendimiento cambia con la frecuencia.

Para probar la respuesta de frecuencia, puede utilizar un analizador de espectro o un analizador de red. Estas herramientas pueden medir la amplitud y fase de la señal de RF en diferentes frecuencias. Traza los resultados en un gráfico para ver cómo se comporta la carga en el rango de frecuencia.

Si la respuesta en frecuencia no es plana o si hay variaciones importantes, podría indicar un problema con la carga. Podría deberse a un defecto de diseño, un defecto de fabricación o interferencia de otros componentes del sistema. En algunos casos, es posible que pueda compensar los problemas de respuesta de frecuencia utilizando técnicas de filtrado o ecualización adicionales.

Integridad de la señal

Al solucionar problemas de cargas de RF, también es importante considerar la integridad de la señal. Una buena carga de RF no debería introducir ninguna distorsión o ruido significativo en la señal. Para comprobar la integridad de la señal, puede utilizar un generador de señales y un osciloscopio.

Genere una señal de RF conocida y aplíquela a la carga de RF. Luego, use el osciloscopio para medir la señal de salida. Compare la señal de salida con la señal de entrada. Busque cualquier signo de distorsión, como cambios en la amplitud, la fase o la forma de la onda.

Si nota alguna distorsión significativa, podría deberse a un problema con la carga de RF. Podría deberse a una falta de linealidad en la carga, una mala adaptación de impedancia o interferencias de otras fuentes. Es posible que deba investigar más a fondo la causa de la distorsión y tomar las medidas adecuadas.

Pruebas de temperatura

La temperatura puede tener un impacto significativo en el rendimiento de una carga de RF. A medida que la carga disipa la energía de RF en forma de calor, su temperatura puede aumentar. Si la temperatura sube demasiado, puede afectar la impedancia, el manejo de potencia y la respuesta de frecuencia de la carga.

Para probar la temperatura de una carga de RF, puede utilizar un termómetro infrarrojo o un termopar. Mida la temperatura de la carga mientras está en funcionamiento. Compare la temperatura medida con la temperatura máxima de funcionamiento especificada por el fabricante.

Si la temperatura se acerca o supera el límite máximo, es necesario mejorar el enfriamiento de la carga. Puede utilizar un disipador de calor o un ventilador de refrigeración para ayudar a disipar el calor. En algunos casos, es posible que necesites reducir la potencia de la señal de RF para evitar el sobrecalentamiento.

Calibración

La calibración regular es esencial para mantener la precisión de una carga de RF. Con el tiempo, el rendimiento de una carga de RF puede cambiar debido a factores como el envejecimiento, las variaciones de temperatura y las condiciones ambientales. La calibración garantiza que la carga siga funcionando dentro de su tolerancia especificada.

La mayoría de las cargas de RF deben calibrarse periódicamente, generalmente una vez al año o según lo recomiende el fabricante. Para calibrar una carga de RF, deberá enviarla a un laboratorio de calibración. El laboratorio utilizará equipos especializados para medir el rendimiento de la carga y ajustarlo si es necesario para que vuelva a estar dentro de la tolerancia especificada.

Conclusión

La resolución de problemas de cargas de RF puede ser un proceso complejo, pero siguiendo estos pasos podrá identificar y resolver muchos problemas comunes. Recuerde comenzar con una inspección visual y luego pasar a probar la impedancia, el manejo de potencia, la respuesta de frecuencia, la integridad de la señal y la temperatura. La calibración periódica también es importante para garantizar la precisión de la carga.

Si todavía tiene problemas para solucionar su carga de RF o si necesita una nueva carga de RF para su aplicación, no dude en comunicarse con nosotros. Como proveedor de cargas de RF, contamos con una amplia gama de cargas de RF de alta calidad, que incluyenCargas de RF G3PO,Cargas RF SMA, yCargas GPO RF. Podemos ayudarlo a encontrar la carga adecuada para sus necesidades y brindarle el soporte que necesita para mantener su sistema de RF funcionando sin problemas. Contáctenos hoy para discutir sus requisitos e iniciar el proceso de adquisición.

Referencias

• Manual de ingeniería de RF
• Guía de análisis de red y medidas de RF
• Documentación del fabricante de carga de RF
