¿Cuáles son las ventajas y desventajas de los amplificadores de RF Clase A?

¡Hola! Como proveedor de amplificadores de RF, llevo bastante tiempo trabajando con estos ingeniosos dispositivos. Hoy me sumergiré en el mundo de los amplificadores de RF Clase A y hablaré sobre sus ventajas y desventajas.

Comencemos con lo bueno: las ventajas de los amplificadores RF de clase A. En primer lugar, ofrecen una linealidad excelente. La linealidad es un gran problema en los amplificadores de RF porque significa que la señal de salida es una reproducción precisa de la señal de entrada. En otras palabras, hay muy poca distorsión. Esto es muy importante en aplicaciones donde la fidelidad de la señal es crucial, como en sistemas de audio de alta gama o algunos tipos de sistemas de comunicación. Por ejemplo, si estás intentando transmitir una señal de radio compleja con muchas frecuencias diferentes, un amplificador de Clase A se asegurará de que todas esas frecuencias salgan por el otro extremo sin que se mezclen todas.

Otra gran ventaja de los amplificadores de RF de clase A es su baja distorsión armónica. Los armónicos son frecuencias no deseadas que son múltiplos de la frecuencia de la señal original. Cuando hay mucha distorsión armónica, puede causar interferencias con otras señales en el mismo rango de frecuencia. Los amplificadores de clase A mantienen estos armónicos al mínimo, lo cual es una gran ventaja en entornos de RF concurridos.

Los amplificadores de clase A también tienen un diseño relativamente simple. En comparación con otras clases de amplificadores de RF, son más fáciles de entender y construir. Esta simplicidad puede traducirse en menores costos de desarrollo y ciclos de diseño más cortos. Si es un fabricante a pequeña escala o un aficionado, esto puede ser una verdadera ventaja. No es necesario ser un genio para poner en funcionamiento un amplificador de Clase A.

Ahora, hablemos de la respuesta de frecuencia. Los amplificadores de RF de clase A suelen tener una respuesta de frecuencia amplia y plana. Esto significa que pueden amplificar señales en una amplia gama de frecuencias sin una pérdida significativa de ganancia. Ya sea que esté trabajando con señales de RF de baja frecuencia o de alta frecuencia, un amplificador de Clase A puede manejarlas bastante bien. Por ejemplo, nuestroAmplificadores de bajo ruido de 18 GHzestán diseñados para aprovechar las capacidades de respuesta de frecuencia amplia de los amplificadores de Clase A para proporcionar un rendimiento excelente en el rango de 18 GHz.

Sin embargo, como cualquier tecnología, los amplificadores de RF de Clase A no son todo rayos de sol. Hay algunas desventajas importantes que debes tener en cuenta.

Uno de los mayores inconvenientes es su baja eficiencia. Los amplificadores de clase A son conocidos por consumir mucha energía. Operan con el dispositivo activo (generalmente un transistor) conduciendo todo el tiempo, incluso cuando no hay señal de entrada. Esta conducción constante significa que mucha energía se desperdicia en forma de calor. De hecho, en un amplificador de Clase A, la eficiencia teórica máxima es sólo del 50%, pero en aplicaciones del mundo real, suele ser mucho menor, a veces alrededor del 20 - 30%. Este es un problema importante en dispositivos que funcionan con baterías o en aplicaciones donde el consumo de energía es un factor crítico. Por ejemplo, si está construyendo un dispositivo de RF portátil, el alto consumo de energía de un amplificador de Clase A puede agotar rápidamente la batería, reduciendo el tiempo de ejecución del dispositivo.

El calor generado por los amplificadores de Clase A no es sólo una cuestión de consumo de energía; También es un problema de confiabilidad. El calor excesivo puede hacer que los componentes del amplificador se degraden con el tiempo, lo que provoca una vida útil más corta y fallas más frecuentes. Es necesario invertir en buenas soluciones de disipación de calor para mantener fresco el amplificador, lo que aumenta el costo general y la complejidad del sistema.

Otra desventaja es la limitada potencia de salida. Los amplificadores de clase A no son adecuados para aplicaciones de alta potencia. Debido a su baja eficiencia y los problemas de disipación de calor, es difícil lograr que un amplificador de Clase A entregue una gran cantidad de potencia. Si necesita amplificar una señal a un nivel de potencia muy alto, es posible que deba buscar otras clases de amplificadores, como la Clase B o la Clase C.

En términos de costo, si bien el diseño de los amplificadores de Clase A es relativamente simple, el costo total puede seguir siendo alto. La necesidad de componentes de alta calidad para garantizar una buena linealidad y una baja distorsión, junto con el costo de las soluciones de disipación de calor, puede aumentar. Esto puede hacer que los amplificadores de Clase A sean menos atractivos para aplicaciones sensibles al costo.

Hablemos también del tamaño. Debido a los requisitos de disipación de calor y la necesidad de fuentes de alimentación más grandes para manejar el alto consumo de energía, los amplificadores de Clase A tienden a ser más voluminosos que otros tipos de amplificadores. Esto puede ser un problema en aplicaciones donde el espacio es limitado, como en algunos tipos de dispositivos móviles o sistemas de RF compactos.

Ahora bien, incluso con estas desventajas, todavía hay muchas situaciones en las que los amplificadores de RF de Clase A brillan. Por ejemplo, en aplicaciones donde la calidad de la señal es la máxima prioridad, como en algunos equipos de investigación científica o sistemas de audio de alta gama, las ventajas de la linealidad y la baja distorsión superan los inconvenientes de la baja eficiencia y el alto costo.

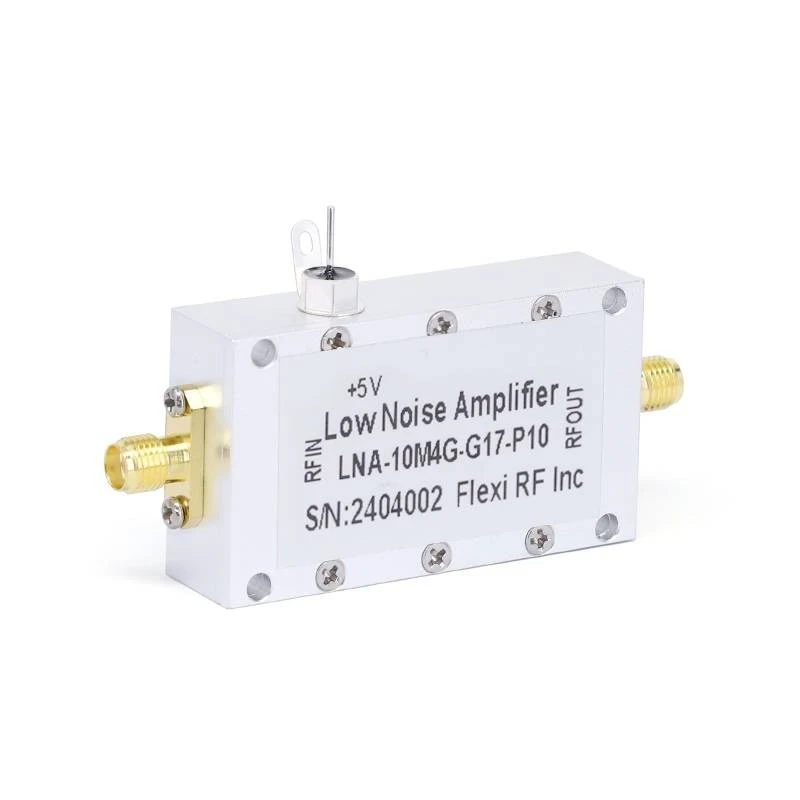

Si está interesado en nuestros amplificadores de RF, también ofrecemosAmplificadores de bajo ruido de 90 GHzyAmplificadores de bajo ruido de 170 GHz. Estos productos están diseñados para satisfacer las necesidades específicas de aplicaciones de alta frecuencia, aprovechando las características únicas de los amplificadores de Clase A y al mismo tiempo intentando mitigar algunas de las desventajas.

Por lo tanto, si está buscando amplificadores de RF y está considerando amplificadores de Clase A, es importante sopesar cuidadosamente los pros y los contras. Piense en los requisitos específicos de su aplicación, como el consumo de energía, la calidad de la señal y el costo. Si tiene alguna pregunta o desea analizar más a fondo sus necesidades, no dude en comunicarse. Estamos aquí para ayudarle a encontrar la mejor solución de amplificador de RF para su proyecto. Ya sea usted un fabricante a gran escala o un aficionado de poca monta, tenemos la experiencia y los productos para satisfacer sus necesidades. Iniciemos una conversación y veamos cómo podemos trabajar juntos para conseguirle el amplificador de RF adecuado para su situación.

Referencias

• "Diseño de amplificador de RF" por Chris Bowick
• "Ingeniería de Microondas" por David M. Pozar
