¿Cuáles son las desventajas de los aisladores de RF?

Como proveedor de aisladores de RF, a menudo ensalzo las virtudes de estos dispositivos en diversas aplicaciones, desde sistemas de comunicación inalámbrica hasta radares y equipos de prueba. Sin embargo, es importante presentar una visión equilibrada. Hoy profundicemos en las desventajas de los aisladores de RF.

Pérdida de inserción

Uno de los inconvenientes más importantes de los aisladores de RF es la pérdida de inserción. La pérdida de inserción se refiere a la reducción de potencia que se produce cuando una señal pasa a través del aislador. Esta pérdida es una característica inherente del diseño del aislador, que utiliza materiales de ferrita y campos magnéticos para lograr sus propiedades no recíprocas.

En un sistema de comunicación, incluso una pequeña cantidad de pérdida de inserción puede tener un impacto sustancial. Por ejemplo, en una estación base celular, donde la eficiencia energética es crucial, la pérdida de inserción significa que es necesario transmitir más potencia para lograr la misma intensidad de señal en el receptor. Esto no sólo aumenta el consumo de energía sino que también genera más calor, lo que requiere mecanismos de refrigeración adicionales.

La pérdida de inserción depende de la frecuencia. A frecuencias más altas, la pérdida de inserción tiende a aumentar. NuestroAisladores coaxiales de RF de 6 GHzpuede tener una pérdida de inserción relativamente menor en comparación con nuestroAisladores coaxiales de RF de 26,5 GHz. A medida que aumenta la frecuencia, el rendimiento de los materiales de ferrita se degrada y la interacción entre las ondas electromagnéticas y los componentes del aislador se vuelve más compleja, lo que genera mayores pérdidas.

Costo

Los aisladores de RF pueden ser relativamente caros, especialmente aquellos diseñados para aplicaciones de alta frecuencia y alto rendimiento. El proceso de fabricación de aisladores de RF implica un control preciso de los materiales de ferrita, los campos magnéticos y las estructuras coaxiales. Los materiales de ferrita de alta calidad son costosos y su producción requiere técnicas de fabricación avanzadas y un estricto control de calidad.

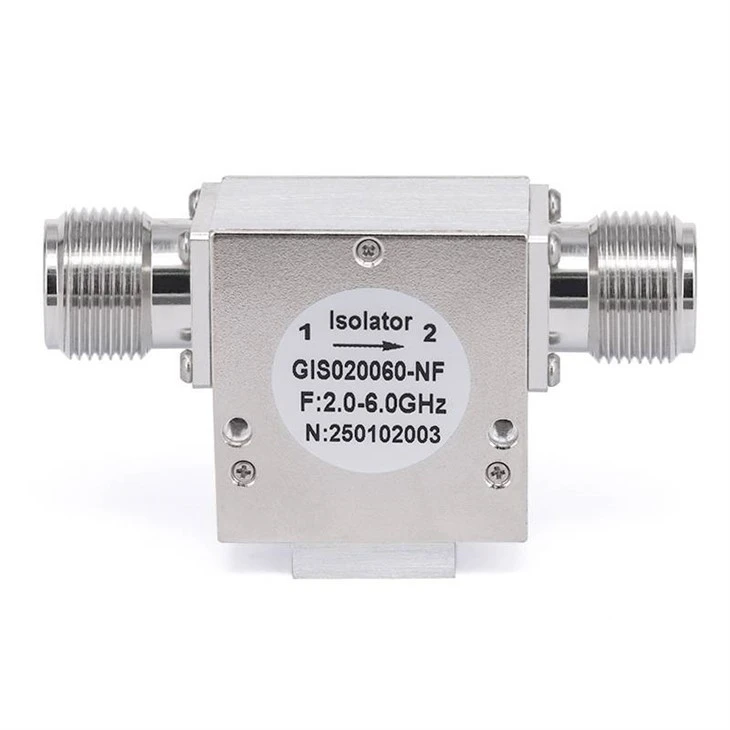

Para proyectos de pequeña escala o aplicaciones con presupuesto limitado, el costo de los aisladores de RF puede ser una barrera importante. Por ejemplo, en un producto electrónico de consumo donde el costo es un factor importante en el diseño, la adición de un aislador de RF puede no ser económicamente viable. Incluso para proyectos más grandes, el costo acumulativo de múltiples aisladores puede aumentar rápidamente. NuestroAisladores coaxiales de RF de 18 GHz, que están diseñados para un rendimiento de alta frecuencia, tienen un precio superior debido a los materiales avanzados y los procesos de fabricación involucrados.

Tamaño y peso

Los aisladores de RF, especialmente aquellos con capacidades de manejo de alta potencia, pueden ser relativamente grandes y pesados. Los materiales de ferrita y las estructuras magnéticas necesarias para el funcionamiento del aislador ocupan espacio físico. En aplicaciones donde el tamaño y el peso son críticos, como en dispositivos aeroespaciales y portátiles, el uso de aisladores de RF puede ser un desafío.

En un sistema de comunicaciones por satélite, cada gramo de peso es importante, ya que afecta al coste de lanzamiento y al rendimiento general del satélite. Un aislador de RF grande y pesado puede no ser adecuado para este tipo de aplicaciones. De manera similar, en un dispositivo inalámbrico portátil, el tamaño del aislador puede limitar la compacidad y portabilidad del diseño.

Rango de frecuencia limitado

Los aisladores de RF suelen estar diseñados para funcionar dentro de un rango de frecuencia específico. Fuera de este rango, su rendimiento se degrada significativamente. Este rango de frecuencia limitado puede ser un problema en aplicaciones donde es necesario cubrir un amplio espectro de frecuencia.

Por ejemplo, en un sistema de comunicación inalámbrico moderno que admite múltiples bandas de frecuencia, un solo aislador de RF puede no ser suficiente. Es posible que sea necesario utilizar múltiples aisladores con diferentes rangos de frecuencia, lo que aumenta la complejidad y el costo del sistema. Nuestros aisladores están cuidadosamente diseñados para proporcionar un rendimiento óptimo dentro de sus rangos de frecuencia especificados, pero los usuarios deben tener en cuenta estas limitaciones al elegir el aislador adecuado para sus aplicaciones.

Sensibilidad a la temperatura

El rendimiento de los aisladores de RF es muy sensible a la temperatura. Las propiedades magnéticas de los materiales de ferrita cambian con la temperatura, lo que puede afectar la pérdida de inserción, el aislamiento y otros parámetros de rendimiento del aislador.

En entornos de alta temperatura, como entornos industriales o bajo luz solar directa, la pérdida de inserción del aislador puede aumentar y el aislamiento puede disminuir. Esto puede provocar degradación de la señal e interferencias en el sistema. Por otro lado, en ambientes de baja temperatura, el rendimiento del aislador también puede desviarse de los valores nominales. Se pueden utilizar técnicas de compensación de temperatura para mitigar estos efectos, pero aumentan la complejidad y el costo del aislador.

Aislamiento no ideal

Aunque los aisladores de RF están diseñados para proporcionar un alto aislamiento entre los puertos de entrada y salida, en realidad el aislamiento nunca es perfecto. Siempre hay alguna fuga de señal desde el puerto de salida al puerto de entrada. Este aislamiento no ideal puede causar problemas en sistemas donde se requiere un aislamiento de alto nivel.

En una configuración de prueba y medición de alto rendimiento, incluso una pequeña cantidad de fuga de señal puede afectar la precisión de las mediciones. El aislamiento no ideal también puede provocar autointerferencias en los sistemas de comunicación, lo que reduce el rendimiento general del sistema.

Impacto en la complejidad del sistema

La adición de un aislador de RF a un sistema aumenta su complejidad. El aislador debe integrarse adecuadamente en el sistema y su rendimiento debe considerarse cuidadosamente en el diseño general del sistema.

Por ejemplo, la impedancia del aislador que coincida con los otros componentes del sistema es crucial. Una adaptación de impedancia inadecuada puede provocar reflejos y una mayor degradación de la señal. Además, las capacidades de manejo de energía del aislador deben ser compatibles con los niveles de energía del sistema. Todos estos factores requieren esfuerzos de diseño y pruebas adicionales para garantizar el funcionamiento adecuado del sistema.

A pesar de estas desventajas, los aisladores de RF siguen desempeñando un papel vital en muchas aplicaciones. Su capacidad para proteger componentes sensibles de las señales reflejadas y mejorar la estabilidad general del sistema a menudo supera los inconvenientes. En nuestra empresa, trabajamos constantemente para mejorar el rendimiento de nuestros aisladores de RF para minimizar estas desventajas.

Si está considerando utilizar aisladores de RF en su proyecto y desea obtener más información sobre cómo nuestros productos pueden satisfacer sus requisitos específicos, le recomendamos que se comunique con nosotros para una discusión detallada. Nuestro equipo de expertos está listo para ayudarlo a elegir el aislador adecuado y abordar cualquier inquietud que pueda tener.

Referencias

• Pozar, DM (2011). Ingeniería de microondas. John Wiley e hijos.
• Collin, RE (2001). Fundamentos de la ingeniería de microondas. McGraw-Hill.
