¿Cuáles son las propiedades eléctricas de los conectores coaxiales?

Los conectores coaxiales, comúnmente conocidos como conectores coaxiales, son componentes fundamentales en los sistemas eléctricos y electrónicos modernos. Como proveedor líder de conectores coaxiales, he sido testigo de primera mano del papel fundamental que desempeñan estos conectores para garantizar una transmisión de señal eficiente en diversas aplicaciones. En esta publicación de blog, profundizaré en las propiedades eléctricas de los conectores coaxiales, exploraré cómo estas características impactan el rendimiento y por qué son importantes en diferentes escenarios.

Impedancia

Una de las propiedades eléctricas más importantes de los conectores coaxiales es la impedancia. La impedancia, medida en ohmios (Ω), representa la oposición al flujo de corriente alterna (CA) en un circuito. En el contexto de los conectores coaxiales, la adaptación de impedancia es esencial para minimizar los reflejos de la señal y maximizar la transferencia de potencia.

La mayoría de los conectores coaxiales están diseñados para tener una impedancia característica de 50 Ω o 75 Ω. La elección entre estos dos valores depende de la aplicación específica. Por ejemplo, los conectores de 50 Ω se utilizan habitualmente en aplicaciones de radiofrecuencia (RF) y microondas, como telecomunicaciones, sistemas de radar y redes inalámbricas. Esto se debe a que 50 Ω proporcionan un buen compromiso entre la capacidad de manejo de potencia y la atenuación de la señal. Por otro lado, los conectores de 75 Ω se utilizan normalmente en aplicaciones de vídeo y audio, incluidos sistemas de televisión por cable (CATV), televisión por satélite y sistemas de interfaz multimedia de alta definición (HDMI), donde la baja pérdida de señal es la principal preocupación.

Cuando un conector coaxial no tiene la impedancia adecuada (no coincide con el cable y el equipo conectados), se producen reflejos de señal. Estas reflexiones pueden provocar ondas estacionarias, lo que provoca una disminución de la calidad de la señal, un aumento del ruido y una reducción de la eficiencia de transferencia de energía. Por lo tanto, es esencial seleccionar conectores coaxiales con la impedancia correcta para la aplicación específica para garantizar un rendimiento óptimo.

Pérdida de inserción

La pérdida de inserción es otra propiedad eléctrica importante de los conectores coaxiales. Mide la cantidad de potencia de señal que se pierde cuando una señal pasa a través de un conector. La pérdida de inserción normalmente se expresa en decibeles (dB) y está influenciada por varios factores, incluido el diseño del conector, la calidad de los materiales utilizados y la frecuencia de la señal.

A frecuencias más bajas, la pérdida de inserción se debe principalmente a la resistencia de los conductores del conector. A medida que aumenta la frecuencia, otros factores, como las pérdidas dieléctricas y las pérdidas por radiación, se vuelven más importantes. Los conectores coaxiales de alta calidad están diseñados para minimizar la pérdida de inserción, asegurando que la mayor cantidad posible de potencia de señal se transmita desde la fuente a la carga.

La pérdida de inserción de un conector coaxial puede verse afectada por su construcción física. Por ejemplo, los conectores con mal contacto entre los conductores interior y exterior o con espacios de aire en el material dieléctrico pueden tener mayores pérdidas de inserción. Además, el acabado superficial de los conductores también puede afectar la pérdida de inserción. Los conectores con superficies conductoras lisas y limpias generalmente tienen menores pérdidas de inserción en comparación con aquellos con superficies rugosas u oxidadas.

Pérdida de retorno

La pérdida de retorno está estrechamente relacionada con la adaptación de impedancia y es una medida de la cantidad de potencia de señal que se refleja desde un conector. También se expresa en decibelios (dB) y se calcula como la relación entre la potencia reflejada y la potencia incidente. Un valor alto de pérdida de retorno indica una buena coincidencia de impedancia y reflejos de señal bajos.

La pérdida de retorno es un parámetro importante porque los reflejos de la señal pueden causar interferencias y degradar el rendimiento general del sistema. En aplicaciones de RF y microondas, una alta pérdida de retorno es crucial para mantener la integridad de la señal transmitida. Por ejemplo, en un sistema de comunicación inalámbrica, una pérdida de retorno deficiente en los conectores coaxiales puede provocar una reducción de la intensidad de la señal, un aumento de las tasas de error de bits y una disminución del alcance.

Para lograr una alta pérdida de retorno, los conectores coaxiales deben diseñarse y fabricarse con precisión. Esto incluye garantizar la alineación adecuada de los conductores internos y externos, utilizar materiales dieléctricos de alta calidad y mantener tolerancias estrictas durante el proceso de fabricación.

Capacidad

La capacitancia es la capacidad de un conector coaxial para almacenar energía eléctrica en un campo eléctrico. Se mide en picofaradios (pF) y está determinada por las dimensiones físicas del conector, la constante dieléctrica del material aislante y la distancia entre los conductores interior y exterior.

En un conector coaxial, la capacitancia puede afectar la velocidad de propagación de la señal y la respuesta de frecuencia. Un valor de capacitancia más alto puede provocar una velocidad de propagación de la señal más lenta y una reducción en el rendimiento de alta frecuencia del conector. Por lo tanto, los conectores coaxiales están diseñados para tener valores de capacitancia bajos y estables para garantizar una transmisión de señal rápida y precisa.

La elección del material dieléctrico puede afectar significativamente la capacitancia de un conector coaxial. Por ejemplo, los conectores que utilizan materiales con una constante dieléctrica baja, como aire o PTFE (politetrafluoroetileno), generalmente tienen valores de capacitancia más bajos en comparación con aquellos que utilizan materiales con una constante dieléctrica alta.

Inductancia

La inductancia es la propiedad de un conector coaxial que se opone a los cambios en la corriente que fluye a través de él. Se mide en nanohenrios (nH) y está relacionado con el campo magnético generado por la corriente en los conductores del conector.

Al igual que la capacitancia, la inductancia puede afectar la velocidad de propagación de la señal y la respuesta de frecuencia de un conector coaxial. Los valores altos de inductancia pueden causar distorsión de la señal y una disminución en el rendimiento de alta frecuencia. Los conectores coaxiales están diseñados para minimizar la inductancia mediante el uso de geometrías y materiales de conductor adecuados.

Por ejemplo, los conductores interior y exterior de un conector coaxial están dispuestos de manera que los campos magnéticos generados por las corrientes en los dos conductores se cancelen entre sí hasta cierto punto, reduciendo la inductancia general del conector.

Tensión de resistencia dieléctrica

El voltaje de resistencia dieléctrica, también conocido como voltaje de ruptura, es el voltaje máximo que un conector coaxial puede soportar sin sufrir una falla eléctrica. La falla eléctrica ocurre cuando el material dieléctrico entre los conductores interno y externo del conector no logra aislar los dos conductores, permitiendo que la corriente fluya a través del dieléctrico.

Esta propiedad es crucial en aplicaciones donde hay señales de alto voltaje presentes. Por ejemplo, en algunos amplificadores de potencia de RF y equipos de prueba de alto voltaje, los conectores coaxiales deben poder soportar altos voltajes sin romperse. El voltaje de resistencia dieléctrica de un conector coaxial depende del tipo de material dieléctrico utilizado, el espesor de la capa dieléctrica y la construcción física del conector.

Efectividad del blindaje

La efectividad del blindaje es una medida de qué tan bien un conector coaxial puede evitar que la interferencia electromagnética (EMI) entre o salga del conector. En los sistemas electrónicos modernos, la EMI puede causar problemas importantes, como interferencias en la señal, corrupción de datos y mal funcionamiento del equipo.

Los conectores coaxiales están diseñados con un conductor externo que actúa como escudo para proteger el conductor interno de EMI externa. La eficacia del blindaje de un conector coaxial normalmente se expresa en decibeles (dB) y está influenciada por el material, el grosor y la construcción del conductor exterior.

Los conectores coaxiales de alta calidad utilizan materiales con alta conductividad eléctrica, como cobre o aluminio, para que el conductor exterior proporcione un blindaje eficaz. Además, el diseño del conector, incluida la conexión entre el conductor exterior y el blindaje del cable, también puede afectar la eficacia del blindaje.

Aplicaciones de conectores coaxiales basadas en propiedades eléctricas

Las propiedades eléctricas de los conectores coaxiales determinan su idoneidad para diferentes aplicaciones. Por ejemplo, en telecomunicaciones, donde la transmisión de datos de alta velocidad y la baja pérdida de señal son cruciales, se requieren conectores con baja pérdida de inserción, alta pérdida de retorno y una adaptación de impedancia adecuada. En el campo médico, donde la confiabilidad y la baja interferencia son esenciales, se prefieren los conectores coaxiales con buena efectividad de blindaje y alto voltaje de resistencia dieléctrica.

En las industrias aeroespacial y de defensa, los conectores coaxiales deben poder funcionar en entornos hostiles, incluidas altas temperaturas, altas presiones y altos niveles de vibración. Por tanto, son necesarios conectores con propiedades eléctricas estables en condiciones extremas.

Productos relacionados

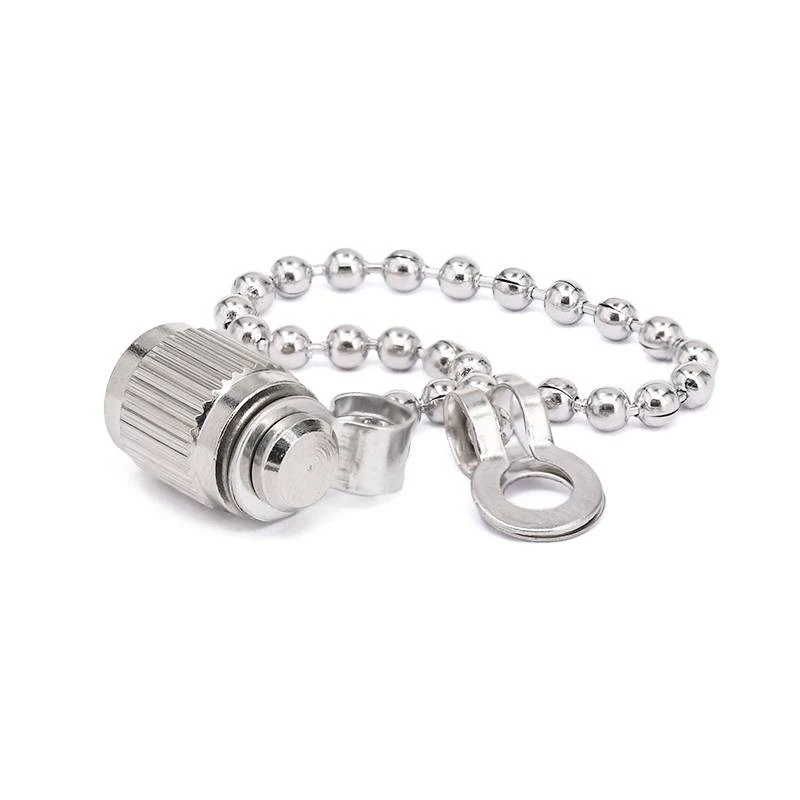

Como proveedor de conectores coaxiales, también ofrecemos una gama de productos relacionados que pueden mejorar el rendimiento y la funcionalidad de sus sistemas coaxiales. Por ejemplo,cuentas de vidrioSe puede utilizar para mejorar el aislamiento y la estabilidad mecánica de los conectores coaxiales. NuestroConectores reemplazables en campoProporcionan flexibilidad y facilidad de instalación en el campo, mientrasTapas antipolvo para conectoresayudan a proteger los conectores del polvo, la suciedad y la humedad, asegurando confiabilidad a largo plazo.

Conclusión

En conclusión, las propiedades eléctricas de los conectores coaxiales, incluida la impedancia, la pérdida de inserción, la pérdida de retorno, la capacitancia, la inductancia, la tensión dieléctrica resistente y la eficacia del blindaje, desempeñan un papel vital a la hora de determinar el rendimiento de los sistemas eléctricos y electrónicos. Como proveedor, entendemos la importancia de estas propiedades y estamos comprometidos a proporcionar conectores coaxiales de alta calidad que satisfagan las diversas necesidades de nuestros clientes.

Si está en el mercado de conectores coaxiales o productos relacionados, lo invitamos a contactarnos para una discusión detallada sobre sus requisitos específicos. Nuestro equipo de expertos está listo para ayudarlo a seleccionar los conectores adecuados para su aplicación para garantizar un rendimiento y confiabilidad óptimos.

Referencias

• "Manual de conectores y cables coaxiales" por Andrew Systems
• "Ingeniería de RF y Microondas" por Pozar, David M.
• "Ingeniería de compatibilidad electromagnética" por Henry W. Ott
