¿Cuáles son los parámetros clave de los aisladores de RF?

¡Hola! Como proveedor de aisladores de RF, últimamente he recibido muchas preguntas sobre los parámetros clave de estos ingeniosos dispositivos. Así que pensé en tomarme unos minutos para desglosarlo.

Empecemos por lo básico. Un aislador de RF es un dispositivo de dos puertos que permite que las señales de RF pasen en una dirección mientras las bloquea en la dirección inversa. Es como una calle de sentido único para las señales de radiofrecuencia. Estos aisladores son cruciales en muchos sistemas de RF, ya que ayudan a prevenir reflejos de señal y protegen los equipos sensibles contra daños.

Ahora, profundicemos en los parámetros clave que debe considerar al elegir un aislador de RF.

Rango de frecuencia

El rango de frecuencia es uno de los parámetros más importantes de un aislador de RF. Determina el rango de frecuencias que el aislador puede manejar de manera efectiva. Diferentes aplicaciones requieren diferentes rangos de frecuencia. Por ejemplo, en un sistema de comunicaciones móviles, es posible que necesite un aislador que pueda funcionar en el rango de 800 MHz a 2,5 GHz. Por otro lado, para las comunicaciones por satélite, se podrían utilizar frecuencias mucho más altas, como 20 GHz o más.

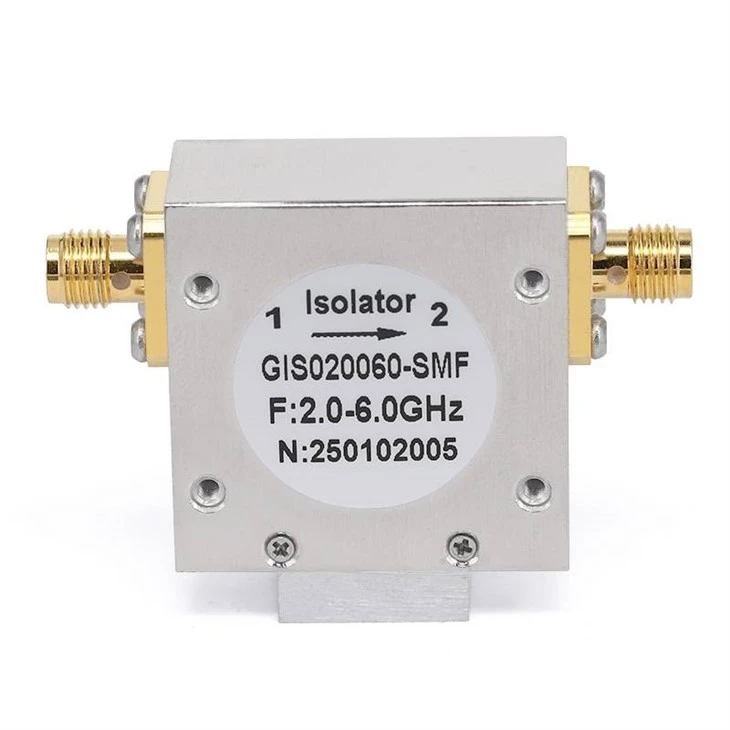

Ofrecemos una amplia gama de aisladores de RF con diferentes rangos de frecuencia. Por ejemplo, nuestroAisladores coaxiales de RF de 26,5 GHzestán diseñados para manejar señales de alta frecuencia con precisión. Si está trabajando en un proyecto que requiere un rango de frecuencia más bajo, nuestroAisladores coaxiales de RF de 6 GHzpodría ser una mejor opción. Y para frecuencias de rango medio, nuestroAisladores coaxiales de RF de 18 GHzpodría ser la solución que estás buscando.

Pérdida de inserción

La pérdida de inserción es otro parámetro crítico. Es la cantidad de potencia de señal que se pierde cuando la señal de RF pasa a través del aislador. En un mundo ideal, querríamos una pérdida de inserción cero, pero en realidad, siempre hay alguna pérdida. Una pérdida de inserción más baja significa que se transfiere más potencia de la señal a través del aislador, lo que generalmente es mejor para el rendimiento de su sistema.

Normalmente, la pérdida de inserción se mide en decibelios (dB). Para la mayoría de las aplicaciones, una pérdida de inserción inferior a 0,5 dB se considera buena. Sin embargo, en algunos sistemas de alto rendimiento, es posible que necesite un aislador con una pérdida de inserción aún menor, como 0,2 dB o menos. Al elegir un aislador, asegúrese de verificar la especificación de pérdida de inserción y compararla con los requisitos de su sistema.

Aislamiento

El aislamiento es la medida de qué tan bien el aislador bloquea la señal en la dirección inversa. También se mide en dB. Un valor de aislamiento más alto significa que el aislador es mejor para prevenir reflejos e interferencias de la señal.

Por ejemplo, si un aislador tiene un aislamiento de 20 dB, significa que la potencia de la señal en la dirección inversa se reduce en un factor de 100 en comparación con la dirección directa. En muchos sistemas de RF es suficiente un aislamiento de 20 a 30 dB. Pero en aplicaciones donde existe un alto riesgo de interferencia de señal, es posible que necesite un aislador con un aislamiento aún mayor, como 40 dB o más.

Manejo de energía

El manejo de potencia se refiere a la cantidad máxima de potencia de RF que el aislador puede manejar sin sufrir daños. Este es un parámetro importante, especialmente en sistemas de RF de alta potencia. Si excede la capacidad de manejo de energía del aislador, puede provocar sobrecalentamiento, degradación del rendimiento o incluso daños permanentes.

La capacidad de manejo de energía de un aislador depende de varios factores, incluido su diseño, materiales y mecanismo de enfriamiento. Al seleccionar un aislador, asegúrese de elegir uno con una capacidad de manejo de energía superior al nivel de potencia máximo de su sistema.

VSWR (Relación de onda estacionaria de voltaje)

VSWR es una medida de qué tan bien se adapta el aislador a la impedancia del sistema de RF. Un VSWR bajo indica una buena coincidencia de impedancia, lo que significa que se transfiere más potencia de la señal a través del aislador y menos se refleja.

Un VSWR de 1:1 es ideal, pero en la práctica es difícil de lograr. La mayoría de los aisladores de RF tienen un VSWR de alrededor de 1,2:1 a 1,5:1. Un VSWR más alto puede provocar una mayor pérdida de inserción y reflejos de la señal, lo que puede degradar el rendimiento de su sistema de RF.

Rango de temperatura

El rango de temperatura es el rango de temperaturas en el que el aislador puede funcionar eficazmente. Diferentes aplicaciones tienen diferentes requisitos de temperatura. Por ejemplo, en aplicaciones al aire libre, es posible que el aislador deba funcionar en un amplio rango de temperatura, de -40 °C a +85 °C.

Al elegir un aislador, asegúrese de verificar la especificación del rango de temperatura y de que cumpla con los requisitos de su aplicación. Algunos aisladores están diseñados para funcionar en temperaturas extremas, mientras que otros son más adecuados para ambientes interiores o controlados.

Cambio de fase

El cambio de fase es el cambio en la fase de la señal de RF cuando pasa a través del aislador. En algunas aplicaciones, como las antenas en fase, es necesario controlar cuidadosamente el cambio de fase del aislador. Un cambio de fase estable y predecible es importante para mantener el funcionamiento adecuado del sistema de RF.

La mayoría de los aisladores de RF tienen un cambio de fase relativamente pequeño, pero aún así es algo a considerar, especialmente en aplicaciones donde la precisión de fase es crítica.

Tamaño del paquete y montaje

El tamaño del paquete y las opciones de montaje del aislador también son consideraciones importantes. Dependiendo de su aplicación, es posible que necesite un aislador pequeño y compacto que pueda integrarse fácilmente en una placa de circuito impreso (PCB). O bien, es posible que necesite un aislador más grande con un mecanismo de montaje específico para un sistema de RF montado en bastidor.

Ofrecemos una variedad de tamaños de paquetes y opciones de montaje para satisfacer las diversas necesidades de nuestros clientes. Ya sea que necesite un aislador de montaje en superficie para una PCB o un aislador montado en brida para un sistema de bastidor, lo tenemos cubierto.

Costo

Por último, pero no menos importante, el costo siempre es un factor. El costo de un aislador de RF depende de varios factores, incluidos sus parámetros de rendimiento, rango de frecuencia, capacidad de manejo de energía y marca. Si bien es importante obtener el mejor rendimiento por su dinero, también debe equilibrar el costo con su presupuesto.

Al comparar diferentes aisladores, asegúrese de considerar el valor general. Un aislador un poco más caro con mejores parámetros de rendimiento podría ahorrarle dinero a largo plazo al reducir la necesidad de componentes adicionales o actualizaciones del sistema.

Ahí lo tiene: los parámetros clave de los aisladores de RF. Al elegir un aislador de RF para su aplicación, asegúrese de considerar cuidadosamente estos parámetros y elegir el que mejor se adapte a sus requisitos.

Si aún no está seguro de qué aislador de RF es el adecuado para usted o si tiene alguna otra pregunta, no dude en comunicarse. Estamos aquí para ayudarle a encontrar la solución perfecta para su sistema de RF. Ya sea que sea una pequeña empresa emergente o una gran corporación, tenemos la experiencia y los productos para satisfacer sus necesidades. ¡Contáctenos hoy para iniciar el proceso de adquisición y trabajemos juntos para llevar su sistema de RF al siguiente nivel!

Referencias

• Pozar, DM (2011). Ingeniería de microondas (4ª ed.). Wiley.
• Collin, RE (2001). Fundamentos de la ingeniería de microondas (2ª ed.). Wiley.
