¿Cuáles son los parámetros clave de rendimiento de los amplificadores de RF?

Los amplificadores de RF son componentes cruciales en una amplia gama de sistemas de comunicación inalámbrica, sistemas de radar y otras aplicaciones de RF. Como proveedor de amplificadores de RF, comprender los parámetros clave de rendimiento de los amplificadores de RF es esencial para proporcionar productos de alta calidad y satisfacer las diversas necesidades de nuestros clientes. En este blog, exploraremos los principales parámetros de rendimiento que definen las características y capacidades de los amplificadores de RF.

Ganar

La ganancia es quizás el parámetro más fundamental de un amplificador de RF. Representa la relación de la potencia de salida a la potencia de entrada del amplificador. La ganancia generalmente se expresa en decibelios (db). Una mayor ganancia significa que el amplificador puede aumentar la potencia de la señal de entrada de manera más efectiva. Por ejemplo, si un amplificador tiene una ganancia de 20 dB, significa que la potencia de salida es 100 veces mayor que la potencia de entrada (ya que (g (db) = 10 \ log_ {10} (p_ {out}/p_ {in})), y cuándo (g = 20) db, (p_ {out}/p_ {in} = 10^{20/10} = 100)).

La ganancia de un amplificador de RF no es constante en todas las frecuencias. Por lo general, tiene una respuesta dependiente de frecuencia, que se describe por la curva de frecuencia de ganancia. El ancho de banda del amplificador es el rango de frecuencias sobre la cual la ganancia permanece dentro de un valor especificado, generalmente dentro de las 3 dB de la ganancia máxima. Un amplificador de ancho de banda amplio es deseable en aplicaciones donde se debe amplificar una amplia gama de frecuencias, como en los sistemas de comunicación de banda ancha.

Figura de ruido

La cifra de ruido es otro parámetro crítico para los amplificadores de RF, especialmente en aplicaciones donde la relación señal - a ruido (SNR) es de suma importancia. La figura de ruido de un amplificador se define como la relación de la entrada SNR de entrada a la SNR de salida. Cuantifica cuánto del amplificador degrada la SNR de la señal de entrada. Una figura de ruido inferior indica que el amplificador agrega menos ruido a la señal.

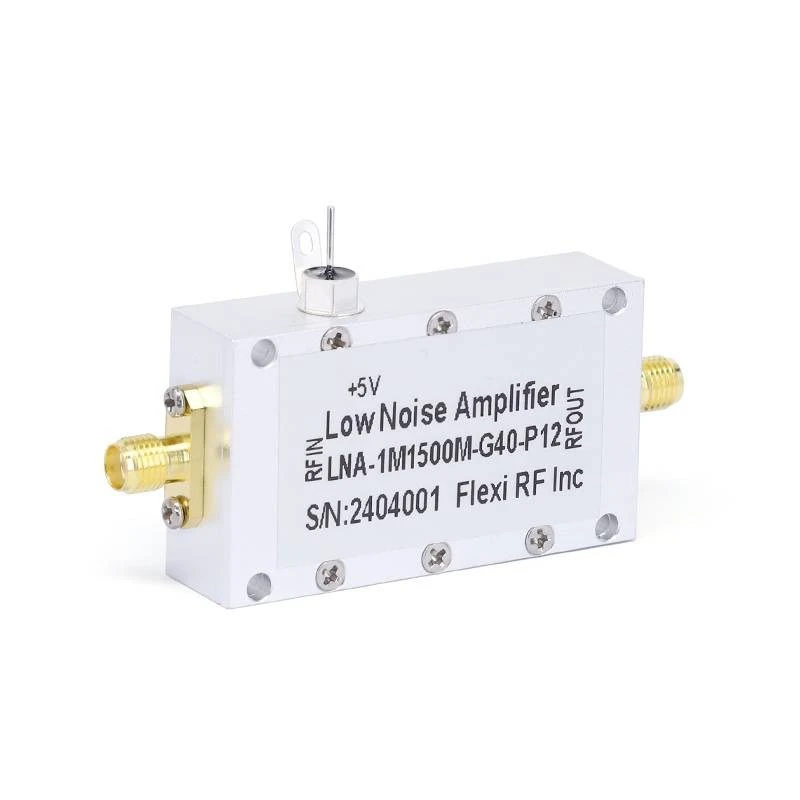

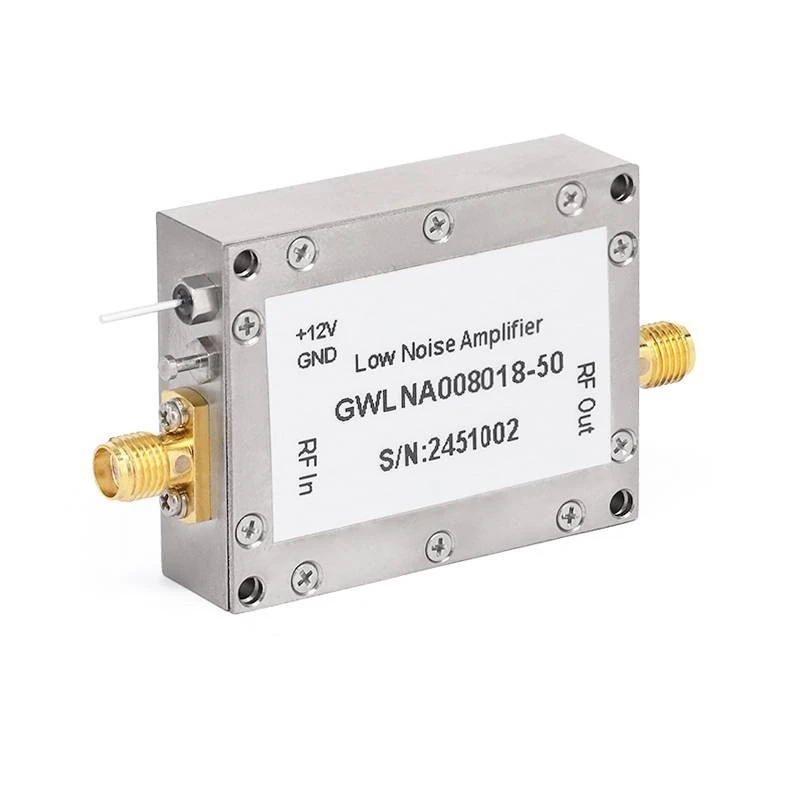

En muchos sistemas de RF, como los receptores en la comunicación inalámbrica y los sistemas de radar, el amplificador delantero es a menudo unAmplificadores de bajo ruido(LNA). Los LNA están diseñados para tener figuras de ruido muy bajas, típicamente en el rango de 1 - 3 dB. Al usar un LNA en la parte delantera, el rendimiento general del ruido del sistema puede mejorarse significativamente, lo que permite una mejor detección y recepción de señales débiles.

Potencia de salida

La potencia de salida de un amplificador de RF es el nivel de potencia que el amplificador puede entregar a la carga. Existen varias especificaciones de potencia de salida importantes, incluida la potencia de salida de saturación ((P_ {SAT})) y el punto de compresión 1 - DB ((P_ {1DB})).

La potencia de salida de saturación es la potencia de salida máxima que el amplificador puede producir. Más allá de este punto, aumentar la potencia de entrada no dará como resultado un aumento proporcional en la potencia de salida, y el amplificador ingresa a la región de saturación donde la ganancia comienza a disminuir significativamente.

El punto de compresión 1 - dB es el nivel de potencia de salida en el que la ganancia del amplificador cae en 1 dB de su valor de ganancia lineal. Es una especificación importante porque indica el inicio de la no linealidad en el amplificador. En muchas aplicaciones, los amplificadores se operan por debajo del (P_ {1DB}) para garantizar el funcionamiento lineal y minimizar la distorsión de la señal.

Linealidad

La linealidad es una medida de qué tan bien un amplificador puede amplificar una señal sin introducir distorsión. La no linealidad en un amplificador puede causar distorsión de intermodulación (IMD), lo que da como resultado la generación de componentes de frecuencia adicionales que no están presentes en la señal de entrada original. Estos componentes de frecuencia no deseados pueden interferir con otras señales en el sistema y degradar el rendimiento general.

Dos parámetros importantes para medir la linealidad son el tercer punto de intercepción de orden (IP3) y el segundo punto de intercepción de orden (IP2). El IP3 es un punto teórico donde los productos de intermodulación de tercer orden se cruzan con la potencia de salida fundamental en una gráfica de potencia de salida versus potencia de entrada. Un valor de IP3 más alto indica una mejor linealidad y un IMD más bajo. Del mismo modo, el IP2 está relacionado con los productos de intermodulación de segundo orden.

Impedancia de entrada y salida

La impedancia de entrada y salida de un amplificador de RF es importante para una coincidencia adecuada con la fuente y la carga, respectivamente. La coincidencia de impedancia es crucial para garantizar la transferencia máxima de potencia entre el amplificador y los componentes conectados.

En la mayoría de los sistemas de RF, la impedancia estándar es de 50 ohmios. Un amplificador con una impedancia de entrada de 50 ohmios se puede conectar fácilmente a una fuente de 50 ohmios, como una línea de transmisión o un generador de señal, sin una reflexión significativa de la señal. Del mismo modo, una impedancia de salida de 50 ohmios permite una transferencia de potencia eficiente a una carga de 50 ohmios, como una antena u otro componente de RF.

Energía agregada eficiencia (PAE)

La eficiencia agregada de potencia es una medida de cuán eficientemente un amplificador de RF convierte la potencia de CC en potencia de salida de RF. Se define como la relación de la potencia de salida de RF menos la potencia de entrada de RF a la potencia de CC consumida por el amplificador.

PAE es una consideración importante, especialmente en los sistemas de RF con batería o en aplicaciones donde el consumo de energía debe minimizarse. Los amplificadores de alta eficiencia pueden reducir el consumo general de energía del sistema, extender la duración de la batería y también reducir los requisitos de disipación de calor. Por ejemplo, en los dispositivos de comunicación móvil, los amplificadores de potencia con PAE alto son esenciales para mejorar el rendimiento de la batería y reducir el estrés térmico en el dispositivo.

Ganar planitud

La planitud de ganancia se refiere a la variación en la ganancia sobre una banda de frecuencia especificada. Un amplificador con buena planitud de ganancia tiene una ganancia relativamente constante en el rango de frecuencia operativa. Esto es importante en aplicaciones donde se requiere una amplificación uniforme de la señal, como en los sistemas de comunicación de banda ancha y los equipos de prueba y medición.

La planitud de ganancia generalmente se especifica como la desviación máxima de la ganancia de su valor promedio dentro de la banda de frecuencia especificada. Por ejemplo, una especificación de ganancia de planitud de ± 0.5 dB significa que la ganancia del amplificador no se desviará más de 0.5 dB de su valor de ganancia promedio en todo el rango de frecuencia operativa.

Ruido de fase

El ruido de fase es una medida de la estabilidad de frecuencia a corto plazo de un amplificador de RF. Es causada por fluctuaciones aleatorias en la fase de la señal de salida. El ruido de fase puede degradar el rendimiento de los sistemas de RF, especialmente en aplicaciones como la síntesis de frecuencia, el radar y los sistemas de comunicación que dependen de la frecuencia precisa y la información de fase.

En aplicaciones de frecuencia: sintetizador, se requiere ruido de fase bajo para generar señales de frecuencia estables y puras. El ruido de fase alto puede dar como resultado la propagación espectral de la señal, lo que puede causar interferencia con otras señales en el sistema y reducir el rendimiento general del sistema de comunicación o radar.

Aislamiento

El aislamiento es un parámetro que mide el grado de separación eléctrica entre diferentes puertos de un amplificador de RF, como los puertos de entrada y salida. El buen aislamiento entre los puertos de entrada y salida es importante para evitar la retroalimentación y la auto -oscilación en el amplificador.

En amplificadores de etapa múltiple o en amplificadores con múltiples puertos de entrada y salida, se requiere un alto aislamiento para garantizar que las señales en diferentes puertos no interfieran entre sí. El aislamiento generalmente se expresa en decibelios, y un valor de aislamiento más alto indica una mejor separación eléctrica entre los puertos.

Estabilidad de la temperatura

El rendimiento de los amplificadores de RF puede verse afectado por las variaciones de temperatura. La estabilidad de la temperatura es una medida de qué tan bien el amplificador mantiene sus parámetros de rendimiento, como ganancia, figura de ruido y potencia de salida, en un amplio rango de temperatura.

En muchas aplicaciones, los amplificadores de RF deben operar en condiciones ambientales duras donde la temperatura puede variar significativamente. Los amplificadores con buena estabilidad de la temperatura están diseñados para compensar los cambios dependientes de la temperatura en su rendimiento, asegurando una operación confiable en todo el rango de temperatura.

Conclusión

Como proveedor de amplificadores de RF, entendemos la importancia de estos parámetros clave de rendimiento para satisfacer las diversas necesidades de nuestros clientes. Al diseñar y fabricar cuidadosamente amplificadores con rendimiento optimizado en términos de ganancia, cifra de ruido, potencia de salida, linealidad y otros parámetros, podemos proporcionar amplificadores de RF de alta calidad para una amplia gama de aplicaciones.

Si necesita amplificadores de RF para su proyecto o aplicación, lo invitamos a contactarnos para una discusión detallada. Nuestro equipo de expertos está listo para ayudarlo a seleccionar el amplificador más adecuado en función de sus requisitos específicos. Ya sea que necesite un amplificador de ruido bajo para un receptor o un amplificador de potencia alto para un transmisor, tenemos la experiencia y la cartera de productos para satisfacer sus necesidades.

Referencias

1. Pozar, DM (2011). Ingeniería de microondas. Wiley.
2. Razavi, B. (2012). RF Microelectrónica. Prentice Hall.
3. Vendelin, GD, Pavio, AM y Rohde, UL (1990). Diseño del circuito de microondas utilizando técnicas lineales y no lineales. Wiley.
