¿Qué es la conversación cruzada en los circuladores de RF?

¡Hola! Como proveedor de circuladores de RF, a menudo me preguntan sobre diversos términos técnicos relacionados con estos ingeniosos dispositivos. Una pregunta que surge con frecuencia es: "¿Cuál es la conversación cruzada en los circuladores de RF?" Bueno, profundicemos y analicemoslo.

En primer lugar, comprendamos qué es un circulador de RF. Un circulador de RF es un dispositivo pasivo, no recíproco, de tres o cuatro puertos. En términos simples, permite que las señales de RF fluyan en una dirección específica, generalmente en un patrón circular. Por ejemplo, en un circulador de tres puertos, una señal que ingresa al puerto 1 saldrá por el puerto 2, una señal que ingresa al puerto 2 saldrá por el puerto 3 y una señal que ingresa al puerto 3 saldrá por el puerto 1. Este flujo unidireccional es muy útil en muchos sistemas de RF, como sistemas de radar y comunicación.

Ahora bien, ¿qué pasa con las conversaciones cruzadas? La diafonía en circuladores de RF se refiere al acoplamiento no deseado de señales entre puertos que no se supone que estén conectados directamente según el funcionamiento normal del circulador. En un mundo ideal, una señal que ingrese a un puerto solo iría al siguiente puerto en la secuencia circular y no habría ninguna fuga de señal a otros puertos. Pero en realidad, ese no es el caso.

Hay algunas razones por las que se producen conversaciones cruzadas. Un factor importante es el aislamiento imperfecto entre los puertos. El aislamiento es una medida de qué tan bien el circulador puede evitar que las señales se filtren entre puertos no adyacentes. Si el aislamiento es deficiente, existe una mayor probabilidad de que se produzcan conversaciones cruzadas. Otra razón podría ser la presencia de interferencias electromagnéticas (EMI) dentro del dispositivo. EMI puede hacer que las señales "salten" entre puertos, lo que genera conversaciones cruzadas.

El rendimiento de un circulador de RF suele especificarse mediante parámetros como la pérdida de inserción, el aislamiento y la pérdida de retorno. La conversación cruzada está estrechamente relacionada con el aislamiento. Un valor de aislamiento bajo significa que hay más conversaciones cruzadas. Por ejemplo, si un circulador tiene un aislamiento de 20 dB entre el puerto 1 y el puerto 3, significa que la señal que se escapa del puerto 1 al puerto 3 es 20 dB más débil que la señal en el puerto 1. Un valor de aislamiento más alto, digamos 30 dB o más, generalmente es mejor ya que indica menos diafonía.

Las conversaciones cruzadas pueden tener un impacto significativo en el rendimiento general de un sistema de RF. En los sistemas de comunicación, puede provocar interferencias entre diferentes canales, provocando distorsión y reducción de la calidad de la señal. En los sistemas de radar, la diafonía puede provocar ecos falsos o una detección de objetivos inexacta. Por lo tanto, minimizar las conversaciones cruzadas es crucial para el correcto funcionamiento de estos sistemas.

En nuestra empresa, entendemos la importancia de una baja interferencia en los circuladores de RF. Por eso nos hemos esforzado mucho en mejorar el diseño y los procesos de fabricación de nuestros circuladores. Utilizamos materiales de alta calidad y tecnologías avanzadas para mejorar el aislamiento entre puertos y reducir las posibilidades de conversaciones cruzadas.

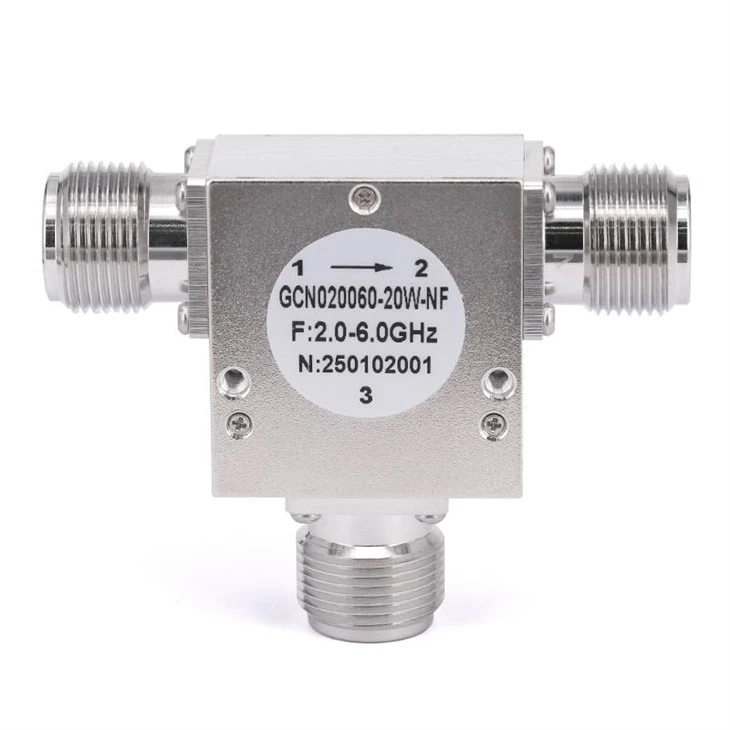

Ofrecemos una amplia gama de circuladores de RF para satisfacer las diferentes necesidades de los clientes. Por ejemplo, nuestroCirculadores coaxiales de RF de 18 GHzestán diseñados para aplicaciones de alta frecuencia. Estos circuladores están construidos con precisión para garantizar una baja diafonía y un excelente rendimiento a 18 GHz. Son adecuados para su uso en comunicaciones por satélite, backhaul inalámbrico y otros sistemas de RF de alta velocidad.

NuestroCirculadores coaxiales de RF de 6 GHzson otra opción popular. Con un rango de frecuencia de hasta 6 GHz, estos circuladores son ideales para aplicaciones como WiMAX, LTE y otros sistemas de comunicación inalámbrica. Hemos optimizado el diseño de estos circuladores para minimizar las conversaciones cruzadas y proporcionar un alto aislamiento, asegurando una transmisión de señal confiable.

Si busca frecuencias aún más altas, nuestroCirculadores coaxiales de RF de 26,5 GHzson el camino a seguir. Estos circuladores están diseñados para afrontar los desafíos del funcionamiento de alta frecuencia, incluida la reducción de las conversaciones cruzadas. Se utilizan comúnmente en aplicaciones de comunicación por ondas milimétricas, radar y pruebas y mediciones.

Al elegir un circulador de RF, es importante considerar las especificaciones de diafonía junto con otros parámetros de rendimiento. Debe asegurarse de que el circulador pueda cumplir con los requisitos de su aplicación específica. Si no está seguro de qué circulador es el adecuado para usted, nuestro equipo de expertos siempre está aquí para ayudarlo. Podemos brindarle soporte técnico y orientación para garantizar que obtenga el mejor circulador de RF para sus necesidades.

En conclusión, la diafonía en los circuladores de RF es un factor importante que puede afectar el rendimiento de los sistemas de RF. Al comprender las causas de las conversaciones cruzadas y cómo minimizarlas, podrá tomar decisiones más informadas al seleccionar circuladores de RF. En nuestra empresa, estamos comprometidos a proporcionar circuladores de RF de alta calidad con baja interferencia y excelente rendimiento.

Si está interesado en comprar circuladores de RF o tiene alguna pregunta sobre la conversación cruzada o nuestros productos, no dude en comunicarse con nosotros. Estamos ansiosos por iniciar una conversación y ver cómo podemos ayudarlo con sus necesidades de RF. Ya sea una pequeña empresa o una gran corporación, tenemos las soluciones adecuadas para usted. ¡Trabajemos juntos para construir mejores sistemas de RF!

Referencias:

• "Componentes pasivos de RF y microondas para sistemas de comunicación" por Inder Bahl
• "Ingeniería de Microondas" por David M. Pozar
