¿Cuál es la diferencia en las cargas de los conectores para aplicaciones de bajo y alto voltaje?

Como proveedor experimentado de cargas de conectores, he sido testigo de primera mano de las diferencias significativas en los requisitos entre las aplicaciones de bajo y alto voltaje. Estas disparidades no sólo son cruciales para comprender los aspectos técnicos sino también para garantizar la seguridad y la eficiencia de los sistemas eléctricos. En este blog, profundizaré en las diferencias clave en las cargas de conectores para aplicaciones de bajo y alto voltaje.

Características eléctricas

Una de las diferencias más fundamentales radica en las características eléctricas. Las aplicaciones de bajo voltaje normalmente funcionan a voltajes inferiores a 1000 voltios. Estos sistemas se encuentran comúnmente en electrónica de consumo, electrónica automotriz y algunos sistemas de control industrial. El voltaje más bajo significa que la tensión eléctrica en los conectores es relativamente baja. Como resultado, los requisitos de aislamiento para cargas de conectores de bajo voltaje son menos estrictos.

Por ejemplo, en un cargador de teléfono inteligente, que es una aplicación de bajo voltaje, el conector solo necesita manejar unos pocos voltios (generalmente 5 voltios o menos). Los materiales aislantes utilizados en el conector pueden ser relativamente delgados y livianos. Esto permite diseños de conectores más pequeños y compactos, que son ideales para el entorno de espacio limitado de la electrónica de consumo.

Por otro lado, las aplicaciones de alto voltaje funcionan a voltajes muy superiores a los 1000 voltios. Los sistemas de transmisión y distribución de energía, los experimentos de física de alta energía y algunos procesos industriales son aplicaciones típicas de alto voltaje. El alto voltaje crea una tensión eléctrica mucho mayor en los conectores. El aislamiento es de suma importancia en cargas de conectores de alto voltaje. Se requieren materiales aislantes gruesos y de alta calidad para evitar averías eléctricas y arcos eléctricos.

Por ejemplo, en una línea de transmisión de energía de alto voltaje, los conectores deben soportar miles de voltios. Se utilizan materiales aislantes especializados, como porcelana o caucho de silicona, para garantizar la seguridad y fiabilidad de la conexión. El diseño de conectores de alto voltaje también debe tener en cuenta factores como la distancia de fuga (la distancia más corta a lo largo de la superficie del aislamiento entre dos partes conductoras) y la distancia de separación (la distancia más corta a través del aire entre dos partes conductoras).

Capacidad de manejo de energía

La capacidad de manejo de energía es otra diferencia significativa entre las cargas de conectores de bajo y alto voltaje. La potencia (P) se calcula como el producto del voltaje (V) y la corriente (I), es decir, P = V×I. En aplicaciones de bajo voltaje, dado que el voltaje es bajo, es posible que se requiera una corriente relativamente alta para alcanzar un cierto nivel de potencia.

Por ejemplo, en un sistema eléctrico automotriz de 12 voltios, para alimentar un dispositivo de 120 vatios, la corriente requerida sería de 10 amperios (I = P/V = 120W/12V). Las cargas de conectores de bajo voltaje deben diseñarse para manejar estas corrientes relativamente altas sin sobrecalentarse. Esto a menudo requiere áreas de sección transversal más grandes de las partes conductoras en el conector para reducir la resistencia y minimizar las pérdidas de energía.

En aplicaciones de alto voltaje, el voltaje es alto, por lo que la corriente puede ser relativamente baja para el mismo nivel de potencia. Considere una línea de transmisión de energía de alto voltaje que funciona a 100.000 voltios. Para transmitir 100 megavatios de potencia, la corriente sería de sólo 1000 amperios (I = P/V = 100.000.000W/100.000V). Las cargas de conectores de alto voltaje están diseñadas para soportar tensiones de alto voltaje en lugar de corrientes altas. Sin embargo, aún deben poder conducir la corriente de forma segura y sin pérdidas importantes de energía.

Consideraciones ambientales y de seguridad

Las consideraciones ambientales y de seguridad también varían entre aplicaciones de bajo y alto voltaje. Las cargas de conectores de bajo voltaje son generalmente menos sensibles a los factores ambientales. A menudo pueden funcionar en una amplia gama de temperaturas, niveles de humedad y condiciones de polvo. Sin embargo, en algunos casos, como en entornos automotrices o industriales, aún es necesario protegerlos contra la humedad, las vibraciones y el estrés mecánico.

Por otro lado, las cargas de conectores de alto voltaje requieren una protección ambiental mucho más estricta. El alto voltaje los hace más susceptibles a factores ambientales como la humedad, la contaminación y las variaciones de temperatura. Por ejemplo, en una subestación de alta tensión ubicada en una zona costera, los conectores deben protegerse contra la corrosión del agua salada. A menudo se utilizan revestimientos y carcasas especiales para garantizar la confiabilidad a largo plazo de las cargas de conectores de alto voltaje.

La seguridad también es una preocupación importante en aplicaciones de alto voltaje. Los sistemas eléctricos de alto voltaje presentan un riesgo importante de descarga eléctrica e incendio. Por lo tanto, las cargas de conectores de alto voltaje deben diseñarse con múltiples características de seguridad. Estos pueden incluir enclavamientos para evitar el contacto accidental con piezas vivas, disposiciones de conexión a tierra para desviar las corrientes de falla de manera segura y etiquetas de advertencia para alertar al personal sobre el peligro de alto voltaje.

Diseño y configuración del conector

El diseño y la configuración de las cargas de los conectores se adaptan a los requisitos específicos de las aplicaciones de bajo y alto voltaje. Los conectores de bajo voltaje suelen estar diseñados para una fácil instalación y extracción. Pueden tener mecanismos de bloqueo simples o diseños de ajuste a presión. El tamaño y la forma de los conectores de bajo voltaje también están optimizados para la aplicación. Por ejemplo, en electrónica de consumo, se prefieren conectores pequeños y livianos para ahorrar espacio y reducir el peso total del dispositivo.

En aplicaciones de alto voltaje, el diseño del conector es más complejo. Los conectores de alto voltaje deben diseñarse para minimizar las concentraciones de campos eléctricos, que pueden provocar averías eléctricas. Suelen tener formas y geometrías especiales para distribuir el campo eléctrico de manera uniforme. Los conectores también deben estar bien sujetos para evitar movimientos o desconexiones en condiciones de alto voltaje y alto estrés.

Nuestra gama de productos

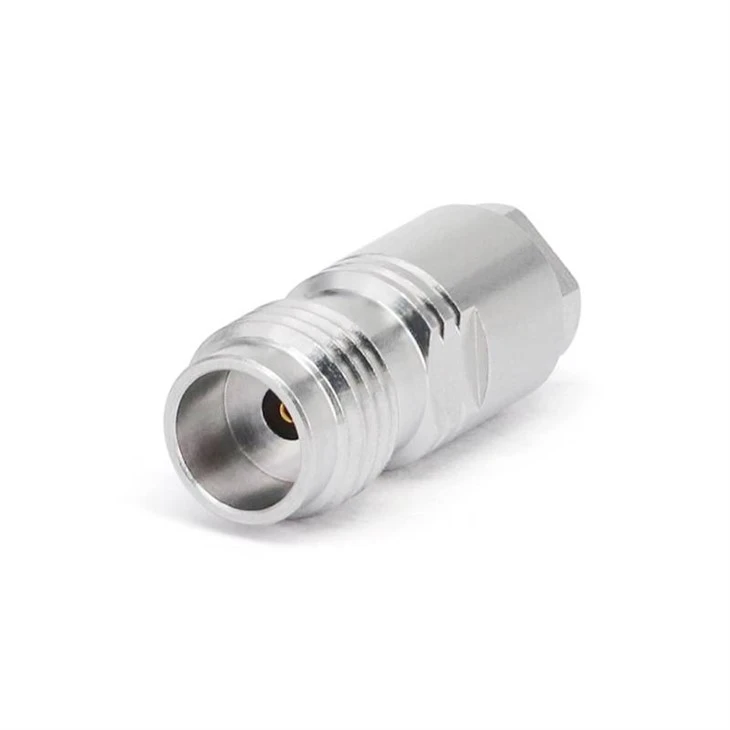

Como proveedor líder de cargas de conectores, ofrecemos una amplia gama de productos adecuados para aplicaciones de bajo y alto voltaje. NuestroCargas de RF de 3,5 mmSon ideales para aplicaciones de RF de bajo voltaje. Están diseñados para proporcionar excelente rendimiento eléctrico y confiabilidad en un paquete compacto. NuestroCargas de RF de 1,85 mmson adecuados para aplicaciones de alta frecuencia y bajo voltaje y ofrecen un rendimiento de alta precisión. Para aplicaciones de alto voltaje, nuestroCargas de RF de 2,4 mmestán diseñados para soportar tensiones de alto voltaje manteniendo excelentes características eléctricas.

Conclusión

En conclusión, las diferencias en las cargas de los conectores para aplicaciones de bajo y alto voltaje son significativas. Estas diferencias abarcan las características eléctricas, la capacidad de manejo de energía, las consideraciones ambientales y de seguridad y el diseño del conector. Comprender estas diferencias es crucial para seleccionar las cargas de conector adecuadas para una aplicación específica.

Si está buscando cargas de conectores de alta calidad, ya sea para aplicaciones de bajo o alto voltaje, estamos aquí para ayudarlo. Nuestro equipo de expertos puede brindarle el soporte técnico y la orientación que necesita para tomar la mejor decisión para su proyecto. Contáctenos hoy para iniciar una discusión sobre adquisiciones y encontrar las cargas de conectores perfectas para sus necesidades.

Referencias

• Grover, FW (1946). Cálculos de inductancia: fórmulas y tablas de trabajo. Publicaciones de Dover.
• Kraus, JD y Carver, KR (1973). Electromagnética. McGraw-Hill.
• Neher, JH y McGrath, MH (1957). Cálculo del aumento de temperatura y capacidad de carga de sistemas de cables. Transacciones AIEE.
