¿Cuál es el rango de frecuencia de las cargas de RF?

En el ámbito de la tecnología de radiofrecuencia (RF), las cargas de RF desempeñan un papel crucial. Como proveedor exclusivo de cargas de RF, he tenido el privilegio de profundizar en las complejidades de estos componentes, especialmente en lo que respecta a sus rangos de frecuencia. Comprender el rango de frecuencia de las cargas de RF es esencial para diversas aplicaciones, desde las telecomunicaciones hasta la aeroespacial. En este blog, exploraré los rangos de frecuencia de diferentes tipos de cargas de RF y su importancia en los sistemas de RF modernos.

Los fundamentos de las cargas de RF

Antes de profundizar en los rangos de frecuencia, comprendamos brevemente qué son las cargas de RF. Las cargas de RF son componentes pasivos diseñados para absorber energía de RF sin reflejarla nuevamente en el sistema. Se utilizan para terminar líneas de transmisión, como cargas ficticias para pruebas y en una variedad de otras aplicaciones donde se requiere una absorción controlada de potencia de RF.

Importancia del rango de frecuencia

El rango de frecuencia de una carga de RF determina su aplicabilidad en diferentes sistemas de RF. Diferentes aplicaciones operan a diferentes frecuencias y usar una carga de RF con un rango de frecuencia apropiado es crucial para un rendimiento óptimo. Por ejemplo, una carga utilizada en una estación base celular deberá cubrir las bandas de frecuencia utilizadas por la red celular, mientras que una carga utilizada en un sistema de comunicación por satélite deberá operar en frecuencias mucho más altas.

Tipos comunes de cargas de RF y sus rangos de frecuencia

N cargas de RF

N cargas de RFSe utilizan ampliamente en muchas aplicaciones de RF debido a su diseño robusto y su rango de frecuencia relativamente amplio. Estas cargas suelen cubrir frecuencias desde CC (0 Hz) hasta 18 GHz. El conector N, que se usa comúnmente con estas cargas, es conocido por su durabilidad y capacidad para manejar altos niveles de potencia. Esto hace que las cargas N RF sean adecuadas para aplicaciones como sistemas de radar, estaciones base de comunicación inalámbrica y equipos de prueba y medición.

El amplio rango de frecuencia de las cargas N RF permite su uso en una variedad de sistemas que operan a diferentes frecuencias. Por ejemplo, en un sistema de radar, la carga se puede utilizar para terminar la línea de transmisión y absorber cualquier energía de RF no deseada. En una estación base de comunicación inalámbrica, se puede utilizar para probar el rendimiento del sistema de RF.

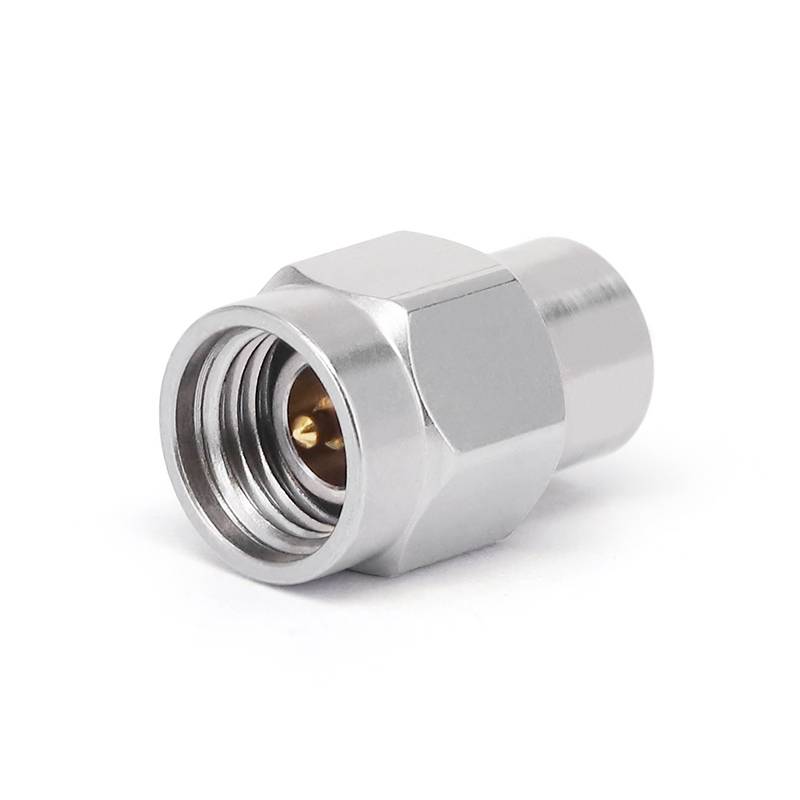

Cargas de RF de 3,5 mm

Cargas de RF de 3,5 mmestán diseñados para aplicaciones de alta frecuencia. Ofrecen un rendimiento excelente en el rango de frecuencia de CC a 34 GHz. El conector de 3,5 mm es un conector de precisión que proporciona una baja pérdida de inserción y una alta pérdida de retorno, lo que lo hace ideal para aplicaciones donde se requiere precisión de alta frecuencia.

Estas cargas se utilizan comúnmente en sistemas de microondas y ondas milimétricas, como comunicaciones por satélite, transmisión de datos de alta velocidad y equipos de prueba de microondas. En las comunicaciones por satélite, el rango de alta frecuencia de las cargas de RF de 3,5 mm les permite manejar las frecuencias utilizadas para el enlace ascendente y descendente del satélite. En la transmisión de datos de alta velocidad, se pueden utilizar para terminar las líneas de transmisión y garantizar la integridad de la señal.

Cargas RF SMA

Cargas RF SMAson uno de los tipos más populares de cargas de RF debido a su tamaño compacto y amplia disponibilidad. Normalmente cubren frecuencias desde CC hasta 18 GHz. El conector SMA es un conector de pequeño tamaño que se utiliza ampliamente en circuitos de RF y microondas.

Las cargas de RF de SMA se utilizan en una variedad de aplicaciones, incluidos dispositivos inalámbricos, módulos de RF y configuraciones de prueba y medición. En dispositivos inalámbricos, como teléfonos inteligentes y enrutadores Wi-Fi, se pueden utilizar cargas RF de SMA para terminar los puertos RF y evitar reflejos de señal. En configuraciones de prueba y medición, se pueden utilizar para simular diferentes condiciones de carga y probar el rendimiento de componentes de RF.

Factores que afectan el rango de frecuencia

Varios factores pueden afectar el rango de frecuencia de una carga de RF. Uno de los principales factores es el diseño de la propia carga. Los materiales utilizados, la geometría de la carga y el tipo de conector influyen en la determinación de la respuesta de frecuencia. Por ejemplo, una carga con un diseño de conector más preciso generalmente tendrá una mejor respuesta de frecuencia a frecuencias más altas.

Otro factor es el proceso de fabricación. Los procesos de fabricación de alta calidad pueden garantizar que la carga tenga un rendimiento constante en todo su rango de frecuencia. Cualquier variación en el proceso de fabricación puede provocar desviaciones en la respuesta de frecuencia, lo que puede afectar el rendimiento del sistema de RF.

Importancia de elegir el rango de frecuencia correcto

Elegir el rango de frecuencia correcto para una carga de RF es crucial para el rendimiento general del sistema de RF. Si el rango de frecuencia de la carga es demasiado estrecho, es posible que no pueda manejar las frecuencias utilizadas en el sistema, lo que provocará reflejos de la señal y un rendimiento deficiente. Por otro lado, si el rango de frecuencia es demasiado amplio, es posible que no proporcione el rendimiento óptimo en las frecuencias específicas de interés.

Por ejemplo, si se utiliza una carga con un rango de frecuencia de 0 a 10 GHz en un sistema que opera a 20 GHz, la carga no podrá absorber la energía de RF de manera efectiva y habrá reflejos de señal significativos. Esto puede provocar interferencias, reducción de la intensidad de la señal y degradación general del rendimiento del sistema.

Personalización de cargas de RF para rangos de frecuencia específicos

Como proveedor de cargas de RF, entendemos que diferentes clientes pueden tener requisitos específicos para el rango de frecuencia de sus cargas de RF. Es por eso que ofrecemos cargas de RF personalizadas para satisfacer estas necesidades únicas. Nuestro equipo de expertos puede trabajar con los clientes para diseñar y fabricar cargas de RF con el rango de frecuencia exacto requerido para sus aplicaciones.

Ya sea una carga para un sistema de radar especializado que opera a una frecuencia específica o una carga para un sistema de transmisión de datos de alta velocidad, tenemos la experiencia y los recursos para entregar cargas de RF de alta calidad con el rango de frecuencia deseado.

Conclusión

En conclusión, el rango de frecuencia de las cargas de RF es un parámetro crítico que determina su aplicabilidad en diferentes sistemas de RF. Los diferentes tipos de cargas de RF, como cargas de RF N, cargas de RF de 3,5 mm y cargas de RF SMA, tienen diferentes rangos de frecuencia para adaptarse a diversas aplicaciones. Comprender los requisitos de rango de frecuencia de su sistema de RF y elegir la carga adecuada es esencial para un rendimiento óptimo.

Si está en el mercado de cargas de RF y necesita ayuda para seleccionar el rango de frecuencia adecuado para su aplicación, o si tiene requisitos específicos para cargas de RF personalizadas, no dude en contactarnos. Nuestro equipo de expertos está listo para ayudarlo a encontrar la solución de carga de RF perfecta para sus necesidades.
