¿Cuál es la adaptación de impedancia de los circuladores de RF? Bueno, profundicemos en este tema y compartiré algunas ideas como proveedor de circuladores de RF.

En primer lugar, comprendamos qué es un circulador de RF. Un circulador de RF es un dispositivo pasivo que tiene múltiples puertos. Permite que las señales de RF fluyan en una dirección específica, generalmente de un puerto al siguiente en un patrón circular. Se utiliza ampliamente en diversos sistemas de RF, como radares, comunicaciones inalámbricas y sistemas satelitales.

Ahora, la adaptación de impedancias es un concepto crucial cuando se trata de circuladores de RF. La impedancia es básicamente la oposición que presenta un circuito al flujo de una corriente alterna. En los sistemas de RF, normalmente hablamos de impedancia característica, que es un valor constante para una línea o componente de transmisión en particular. Para la mayoría de los sistemas de RF, la impedancia característica estándar es de 50 ohmios.

¿Por qué es tan importante la adaptación de impedancia para los circuladores de RF? Imagina que estás intentando transferir agua de una tubería a otra. Si los diámetros de las tuberías son muy diferentes, habrá mucha turbulencia y se desperdiciará agua. De manera similar, en un sistema de RF, si la impedancia de la fuente, el circulador y la carga no coinciden, habrá reflejos de la señal. Estos reflejos pueden causar muchos problemas. Pueden reducir la eficiencia de la transferencia de energía, distorsionar la señal e incluso dañar los componentes del sistema.

Digamos que tenemos una fuente de RF conectada al puerto 1 de un circulador y una carga conectada al puerto 2. Si la impedancia de la fuente, el circulador y la carga coinciden (generalmente a 50 ohmios), la señal de RF fluirá suavemente del puerto 1 al puerto 2. Pero si hay una discrepancia de impedancia, parte de la señal rebotará de la carga al puerto 2 y luego al puerto 3 (debido a la propiedad direccional del circulador). Esto no sólo reduce la potencia que llega a la carga sino que también puede causar interferencias en el sistema.

Hay varias formas de lograr la adaptación de impedancia para los circuladores de RF. Un método común es utilizar redes coincidentes. Suelen estar formados por inductores, condensadores y resistencias. Los valores de estos componentes se eligen cuidadosamente para ajustar la impedancia de la fuente o la carga para que coincida con la impedancia del circulador. Por ejemplo, se puede utilizar una red de adaptación tipo L simple para transformar la impedancia de una carga al valor deseado.

Otro aspecto importante es la medición de la impedancia. Utilizamos instrumentos especializados como analizadores de red para medir la impedancia del circulador de RF y los componentes conectados. Un analizador de red puede proporcionar información detallada sobre los parámetros de dispersión (parámetros S) del circulador. El parámetro S11, por ejemplo, proporciona una indicación del coeficiente de reflexión en el puerto 1. Un valor S11 bajo significa que hay menos reflexión en el puerto 1, lo que es una señal de una buena adaptación de impedancia.

Como proveedor de circuladores de RF, prestamos mucha atención a la adaptación de impedancia durante el proceso de fabricación. Utilizamos materiales de alta calidad y técnicas de fabricación avanzadas para garantizar que nuestros circuladores tengan características de impedancia consistentes. También proporcionamos hojas de datos detalladas para nuestros productos, que incluyen información sobre la impedancia y otros parámetros importantes.

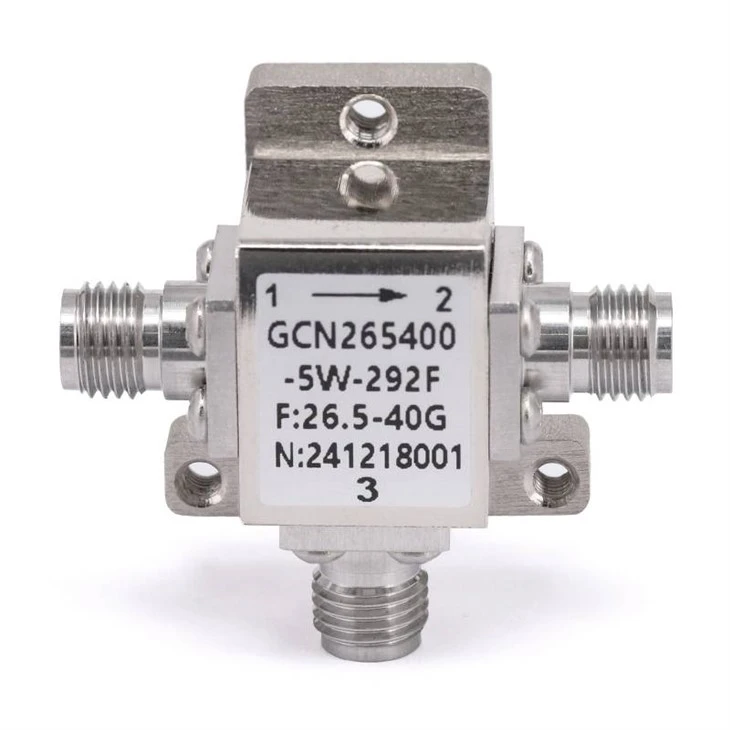

NuestroCirculadores coaxiales de RFestán diseñados teniendo en cuenta la adaptación de impedancia. Son adecuados para una amplia gama de aplicaciones, desde dispositivos inalámbricos de pequeña escala hasta sistemas de radar de gran escala. Contamos con un equipo de ingenieros experimentados que pueden ayudar a nuestros clientes con cualquier problema de impedancia que puedan enfrentar.

Si utiliza circuladores de RF en su sistema, es importante tener en cuenta que los factores ambientales también pueden afectar la adaptación de impedancia. La temperatura, la humedad y el estrés mecánico pueden provocar cambios en la impedancia de los componentes. Por lo tanto, el embalaje y la instalación adecuados también son esenciales para mantener una buena adaptación de impedancia a lo largo del tiempo.

Además, al integrar circuladores de RF en un sistema, es necesario considerar la arquitectura general del sistema. A veces, es posible que necesite utilizar varios circuladores en una configuración en cascada. En tales casos, la adaptación de impedancia se vuelve aún más crítica para garantizar el funcionamiento adecuado de todo el sistema.

También ofrecemos servicios de personalización para nuestros circuladores de RF. Si tiene requisitos de impedancia específicos para su aplicación, nuestros ingenieros pueden trabajar con usted para diseñar un circulador que satisfaga sus necesidades exactas. Entendemos que diferentes aplicaciones pueden tener diferentes valores de impedancia y estamos comprometidos a brindarle soluciones que funcionen para usted.

Si está buscando circuladores de RF de alta calidad con excelentes características de adaptación de impedancia, no dude en ponerse en contacto con nosotros. Estamos aquí para ayudarle a encontrar los productos adecuados para sus sistemas de RF. Ya sea que esté trabajando en un nuevo proyecto o buscando actualizar uno existente, podemos brindarle el soporte y los productos que necesita.

En conclusión, la adaptación de impedancias es un aspecto fundamental de los circuladores de RF. Garantiza una transferencia de energía eficiente, reduce los reflejos de la señal y mejora el rendimiento general de los sistemas de RF. Como proveedor de circuladores de RF, nos dedicamos a ofrecer productos que cumplan con los más altos estándares de calidad y adaptación de impedancia. Por lo tanto, si tiene alguna pregunta o necesita analizar los requisitos de su circulador de RF, no dude en comunicarse con nosotros. Estamos listos para ayudarlo a tomar las mejores decisiones para sus aplicaciones de RF.
