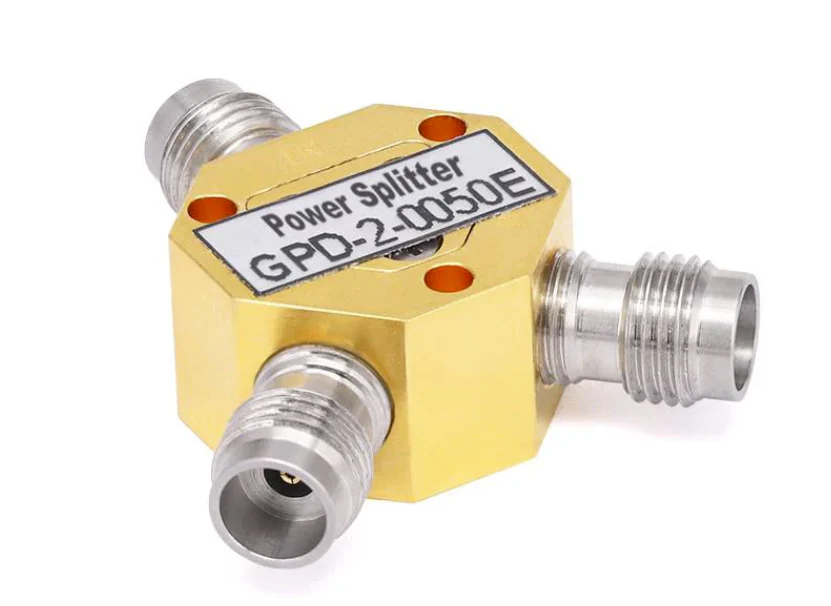

Los divisores de potencia y los divisores de potencia están relacionados en función y aplicación y a menudo se usan indistintamente . estrictamente hablando, sin embargo, existen diferencias sutiles, principalmente en términos deObjetivos de diseño, enfoque funcional y escenarios de aplicación. Las diferencias específicas son las siguientes:
1. Funciones centrales y objetivos de diseño
Divisor de poder
Su núcleo se encuentra en"bidireccionalidad". no solo puede dividir una potencia de entrada en múltiples salidas (modo de distribución), sino que también combinar múltiples potencias de entrada en una salida (modo de combinación), por lo que también se llama un "divisor de potencia" .
El diseño enfatizacoincidencia de puertos, baja pérdida y alto aislamientoPara garantizar un funcionamiento eficiente durante la distribución hacia adelante y la combinación inversa, reduciendo la reflexión de la señal e interferencia entre los puertos .
Divisor
Su núcleo es"Unidireccionalidad", centrarse solo en dividir una potencia de entrada en múltiples salidas sin considerar la función de combinación inversa .
El diseño pone más énfasis enRatios de distribución de energía simples, con requisitos más bajos para el aislamiento y la coincidencia inversa, y la estructura puede ser más simple (como usar solo una red de resistencia o una línea de transmisión simple) .
2. Diferencias en los indicadores técnicos
| Indicador | Divisor de poder | Divisor |
|---|---|---|
| Aislamiento | Alto (generalmente ＞ 20dB) para evitar la interferencia entre los puertos | Bajo (puede no ser estrictamente requerido) |
| Bidireccionalidad | Admite operación bidireccional (distribución/combinación) | Solo admite la distribución unidireccional |
| Relación de onda estante de voltaje (VSWR) | Bajo (generalmente ＜ 1.2) para garantizar una buena coincidencia bidireccional | Más alto (solo se requiere una coincidencia básica del puerto de entrada) |
| Pérdida de inserción | Baja (principalmente pérdida de distribución, como 3DB para división bidireccional) | Puede ser mayor (incluidas pérdidas adicionales, como la pérdida de la división de voltaje de resistencia) |
3. estructuras típicas y escenarios de aplicación
Divisor de poder
Estructuras típicas: divisores de potencia de Wilkinson, puentes de rama, etc. ., que dependen de líneas de transmisión o estructuras de acoplamiento para lograr una distribución de alta precisión .
Escenarios de aplicación: sistemas que requieren operación bidireccional, como módulos de transmisión/recepción de radar (que necesitan distribuir señales de transmisión y combinar señales receptores), matrices de antenas (distribución de señales y combinación), combinadores de potencia de radiofrecuencia, etc. .}
Divisor
Estructuras típicas: redes de resistencia, líneas de transmisión de tipo t simples, etc. ., con una estructura más simple .
Escenarios de aplicación: escenarios que requieren solo una distribución unidireccional, como distribuir señales de televisión por cable a múltiples terminales de usuario, salida paralela multicanal de fuentes de señal en las pruebas de radiofrecuencia, la señal de los dispositivos de baja potencia, etc. .
