Cómo seleccionar un amplificador de bajo ruido (LNA)



Seleccionar un amplificador de bajo ruido (LNA) es un paso crítico en el diseño de los sistemas de radiofrecuencia (RF)/microondas, como receptores de comunicación, radares, enlaces satelitales o sensores IoT . Estos sistemas deben amplificar las señales débiles al minimizar el ruido {}}} es una guía paso a paso para elegir un LNA, cubrir parámetros clave, consideraciones de aplicación y pasos operativos prácticos .

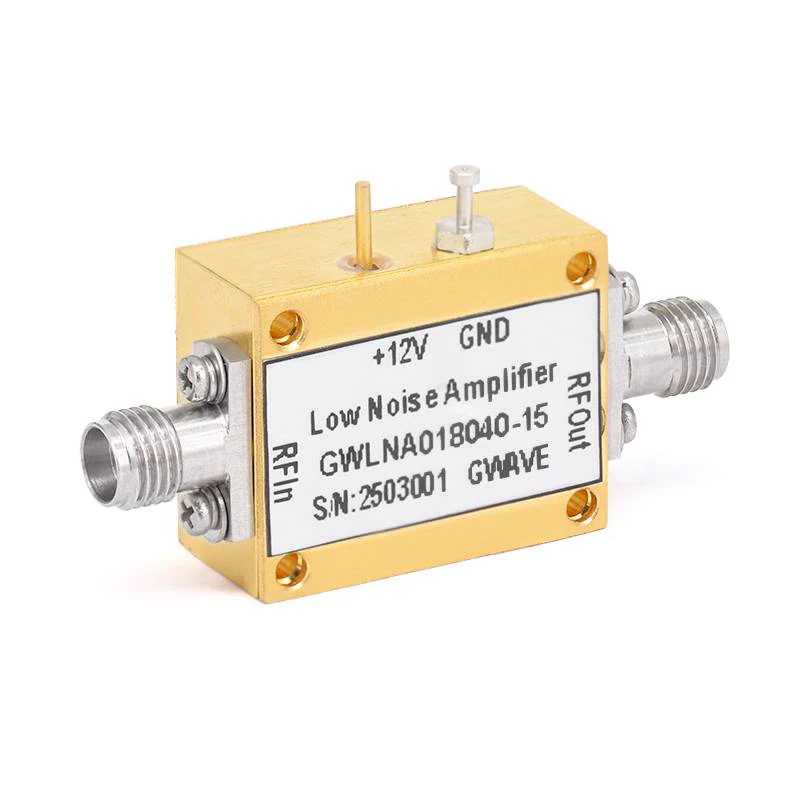

1. Principios centrales de LNA

El LNA es el primer componente activo en la cadena receptor, responsable de amplificar las señales de entrada débiles (como las de una antena) al introducir la menor cantidad de ruido . su rendimiento afecta directamente la sensibilidad general del sistema .} señales .



2. indicadores de parámetros clave

a) Figura de ruido (NF): Mide el grado en que un LNA introduce el ruido en una señal, con la unidad de decibelios (db) . La fórmula de cálculo es la relación de la relación de señal a ruido de señal de entrada a la relación señal-ruido de salida de salida . Es el parámetro más crítico de un LNA . Una figura de menor ruido significa menos ruido es introducido, que es el parámetro más crítico para el parámetro de un parámetro de un LNA . una figura de menor ruido de ruido medio que se introduce menos ruido, es cal. Receptores de alta sensibilidad (como la comunicación por satélite y el equipo de radio astronomía) .



b) Ganar: Definición: La relación de potencia de salida a la potencia de entrada, en db . amplifica las señales débiles a un nivel utilizable por etapas posteriores (como mezcladores y ADC) . suficiente ganancia suficiente garantiza que la resistencia de la señal sea suficiente para superar el ruido de los componentes posteriores . Sin embargo, una ganancia de alta mayor ganancia puede causar la saturación de la posterior sábado de la posterior saturación de la posterior. etapas .



c) Rango de frecuencia: El intervalo de frecuencia dentro del cual el LNA opera dentro de rendimiento especificado (figura de ruido, ganancia, linealidad) rangos . El LNA debe cubrir la banda de frecuencia de operación del sistema .



d) Linealidad: Mide la capacidad de resistir la distorsión de la intermodulación (imd) causada por fuertes señales de interferencia . Mayor Ip3 (en dbm), mejor será la linealidad .



Punto de compresión de 1db (P1DB): la potencia de entrada cuando la ganancia de LNA cae en 1 dB, lo que refleja la capacidad del LNA para procesar grandes señales sin distorsión . Es crucial en entornos con una fuerte interferencia (como los entornos de RF urbanos) .



e) Consumo de energía: La potencia de CC requerida para que el LNA funcione (en MW o W), generalmente expresada por el voltaje de suministro (VCC) y Current (ICC) . Es crucial para los dispositivos con batería (como los sensores IoT y los dispositivos usados) .



3. errores comunes para evitar al seleccionar un LNA

Ignorando la coincidencia de impedancia: la mala coincidencia puede compensar las ventajas de una figura de bajo ruido: asegúrese de que el LNA esté diseñado para 50 Ω, o agregue una red de coincidencia externa .

Descuidar la linealidad en entornos de interferencia fuertes: un LNA con una cifra de bajo ruido pero la pobre IP3 fallará bajo una fuerte interferencia .

Priorizar la ganancia sobre el ruido: la alta ganancia, si no coincide con bajo ruido, amplificará el ruido introducido por el LNA en sí, que es un desperdicio de potencia .



Al evaluar estos parámetros en todo el sistema y alinearlos con los requisitos del sistema, puede seleccionar un LNA que sea óptimo en términos de sensibilidad, confiabilidad y costo .
