¿Cuáles son las diferencias entre los cables semi-rígidos y semi flexibles?



Comparación entre cables semi-rígidos y semi flexibles

Los cables semi-rígidos y semi flexibles se usan ampliamente en escenarios de comunicación de alta y baja frecuencia, pero difieren significativamente en la estructura, la flexibilidad, el rendimiento y los escenarios de aplicación . a continuación se muestra una comparación detallada:



1. diseño estructural

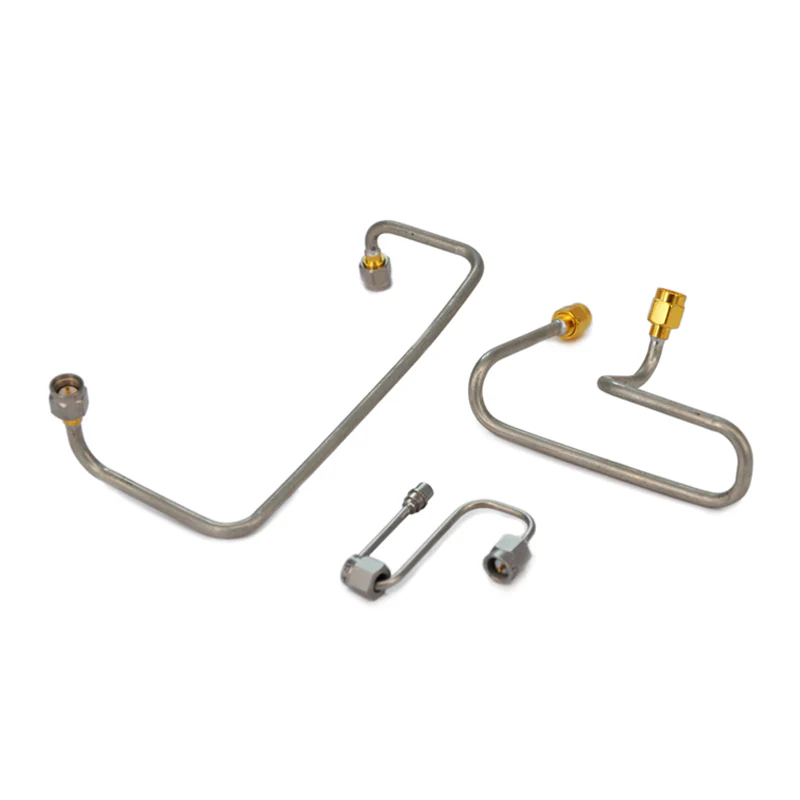

Cables semirrígidos
El conductor externo está hecho de un material sólido y no contable (generalmente de cobre) con un diámetro fijo; El conductor interno es compatible con un material dieléctrico (E . g ., ptfe) .
Una vez formado, mantiene una forma fija y no se puede doblar fácilmente o remodelarse sin herramientas especializadas .

Cables semi flexibles
El conductor externo presenta una estructura trenzada, con toda la capa trenzada estañada, lo que lo hace más deformable que el conductor externo sólido de los cables semirrígidos . El conductor interno también es compatible con un material dieléctrico, pero la estructura trenzada permite la flexión repetida y la forma a mano o herramientas simples .}



2. Comparación de flexibilidad

Cables semirrígidos
Tienen alta rigidez, reteniendo su forma después de la formación y exhibiendo una fuerte resistencia a la flexión . La flexión sin herramientas profesionales puede dañar el conductor externo, lo que lleva a la degradación del rendimiento .

Cables semi flexibles
Ofrecen flexibilidad moderada, permitiendo que la flexión repetida, el enrollamiento o el enrutamiento alrededor de los obstáculos sin daños permanentes . su flexibilidad se encuentre entre cables rígidos y completamente flexibles .



3. parámetros de rendimiento eléctrico

Parámetro	Cables semirrígidos	Cables semi flexibles
Estabilidad de impedancia	La geometría excelente - fija garantiza una impedancia consistente en todas las frecuencias .	Buenos pero inferiores a los conductores externos trenzados semirrígidos pueden causar ligeras fluctuaciones de impedancia a frecuencias extremadamente altas .
Pérdida	Pérdida de baja inserción, especialmente en bandas de microondas (hasta 100+ ghz), debido a la superficie lisa del conductor externo sólido .	Mayor pérdida de inserción que semirrígida, particularmente a altas frecuencias, debido a pequeños espacios e irregularidades superficiales en el conductor externo trenzado .
Efectividad de protección	Excelente (típicamente> 100 dB) . El conductor externo sólido bloquea efectivamente EMI y RFI .	Bueno (típicamente 80 dB) pero más bajos que las brechas semi-rígidas . en el conductor trenzado pueden causar fuga de EMI menor .
Capacidad de manejo de potencia	Los conductores sólidos más altos tienen una disipación de calor eficiente, adecuada para escenarios de alta potencia .	La conductividad térmica más baja de los conductores trenzados limita la capacidad de potencia .



4. Escenarios de aplicación

Cables semirrígidos
Adecuado para escenarios de alta frecuencia y alta precisión que requieren estabilidad estricta y baja pérdida, tales como:

Sistemas aeroespaciales y de defensa (radar, comunicación por satélite);

Equipo de prueba de microondas (analizadores de red vectoriales, generadores de señales);

Dispositivos médicos (máquinas de resonancia magnética, sistemas de terapia de microondas);

Instalaciones permanentes con longitudes fijas (E . G ., alimentadores de antena de estación base) .

Cables semi flexibles
Adecuado para escenarios que necesitan flexibilidad moderada con buen rendimiento, como:

Configuración de prueba portátil (E . G ., conexiones entre instrumentos y duts);

Sistemas de RF interiores (enrutadores WiFi, refuerzos de señal celular);

Escenarios que requieren una reconfiguración ocasional (E . G ., desarrollo del prototipo de laboratorio);

Conexiones internas en matrices de interruptor RF .

Resumen

Los cables semi-rígidos sobresalen en escenarios de alto rendimiento y instalación fija, que ofrecen una estabilidad superior y baja pérdida . los cables semi-flexibles, por otro lado, son más ventajosos en escenarios que requieren flexibilidad moderada con buen rendimiento, funcionalidad de equilibrio y usabilidad .



Notas complementarias: diferencias de costo y mantenimiento

Cables semirrígidos:
Los costos de fabricación más altos debido al conductor externo de cobre sólido y la necesidad de herramientas especializadas para la formación . La instalación y el mantenimiento son más complejos (que requieren operadores profesionales) ., sin embargo, su rendimiento estable, resistencia al envejecimiento y el uso dan como resultado costos a largo plazo más bajos, lo que los hace adecuados para escenarios con requisitos de confiabilidad {}}}

Cables semi flexibles:
Costos más bajos debido a procesos de producción más simples para conductores externos trenzados y sin necesidad de herramientas de formación especializadas . Además, su capacidad de ajuste manual reduce los costos de mantenimiento y reconfiguración, lo que las hace ideales para escenarios que requieren ajustes frecuentes o con restricciones de presupuesto .



Extensión: Comparación breve con cables completamente flexibles

Para comprender mejor el posicionamiento "semi-flexible", es útil una breve comparación con los cables completamente flexibles:
Fully flexible cables have outer conductors typically braided from fine copper strands (with little or no tinning), offering extreme flexibility for bending or even knotting. However, their electrical performance (e.g., impedance stability, shielding effectiveness) is lower than semi-flexible cables, suiting short-distance, low-frequency applications Con necesidades de alta flexibilidad (E . G ., cables de auriculares, conexiones internas en dispositivos pequeños) .
Los cables semi flexibles logran un equilibrio entre flexibilidad y rendimiento, llenando el vacío entre los cables semi-rígidos (de alto rendimiento pero no ajustables) y completamente flexibles (alta flexibilidad pero rendimiento más débil) .
