Diferencias y conexiones entre los circuladores de RF y los aisladores de RF

Principio de operación:

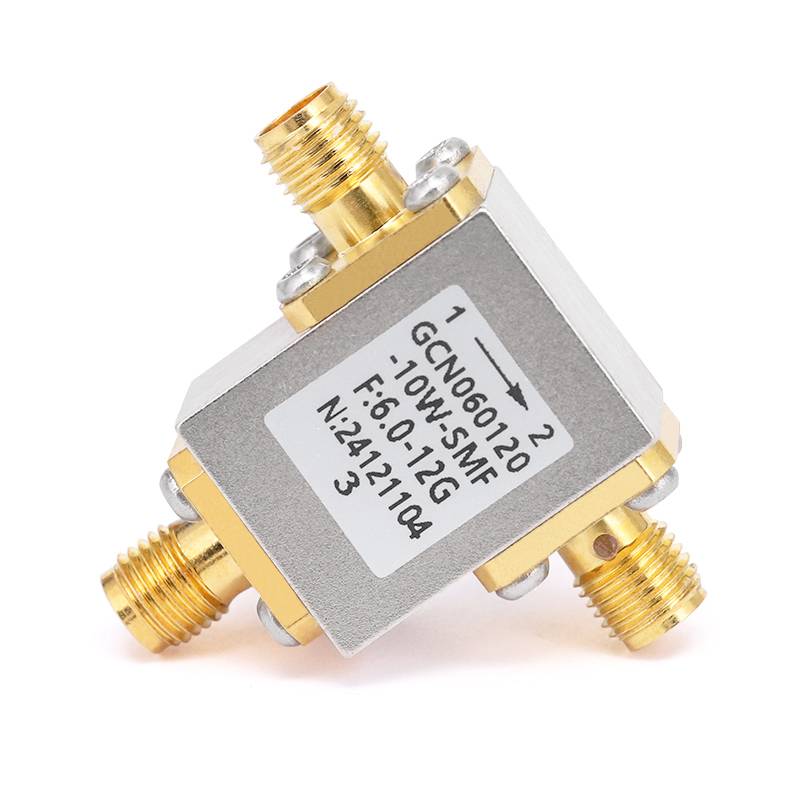

Circulador de RF:

Un circulador es un dispositivo de tres puertos (o más) que dirige las señales de RF en una dirección específica entre los puertos. Asegura que las señales fluyan de un puerto al siguiente en una dirección definida.

El circulador funciona en función de los efectos no lineales de los materiales magnéticos. Por lo general, consiste en un material no lineal giratorio junto con un campo magnético. En un circulador de tres puertos, la señal del puerto 1 va al puerto 2, la señal del puerto 2 va al puerto 3 y la señal del puerto 3 se enruta hacia atrás al puerto 1.

Aislador de RF:

Un aislador es típicamente un dispositivo de dos puertos que permite que la señal fluya de un puerto a otro mientras que bloquea cualquier señal de regresar a la fuente original.

Similar al circulador, un aislador utiliza materiales magnéticos para su funcionamiento, pero solo tiene dos puertos. El aislador evita el flujo de señal inversa, aislando la fuente de cualquier señal reflejada que pueda causar daño o interferencia.



Principio de operación clave: materiales magnéticos

Ambos dispositivos Apalancamientomateriales ferromagnéticos(por ejemplo, ferrita) bajo un campo magnético estático. El campo magnético inducepropagación no reciprocalde señales de RF, que significa que el comportamiento de la señal difiere cuando se viaja hacia adelante frente a los retroceso. Esta no reciprocidad habilita:

Ciruladores para enrutar señales secuencialmente entre puertos.

Aisladores para suprimir las señales inversas (alta atenuación en la dirección inversa, baja pérdida en la dirección hacia adelante).



Aplicaciones prácticas: casos de uso del mundo real

Circuladores:

En los sistemas de radar, separan las señales transmitidas y recibidas (transmisor → Antenna → receptor sin interferencia).

En las redes de comunicación, habilitan el flujo de señal bidireccional sobre un solo canal (por ejemplo, división de señales de enlace ascendente/enlace descendente).

Aisladores:

Proteja los amplificadores de RF bloqueando la potencia reflejada de las cargas no coincidentes (por ejemplo, antenas con impedancia variable).

Estabilizar los osciladores evitando la extracción de frecuencia causada por reflejos de carga.



.
