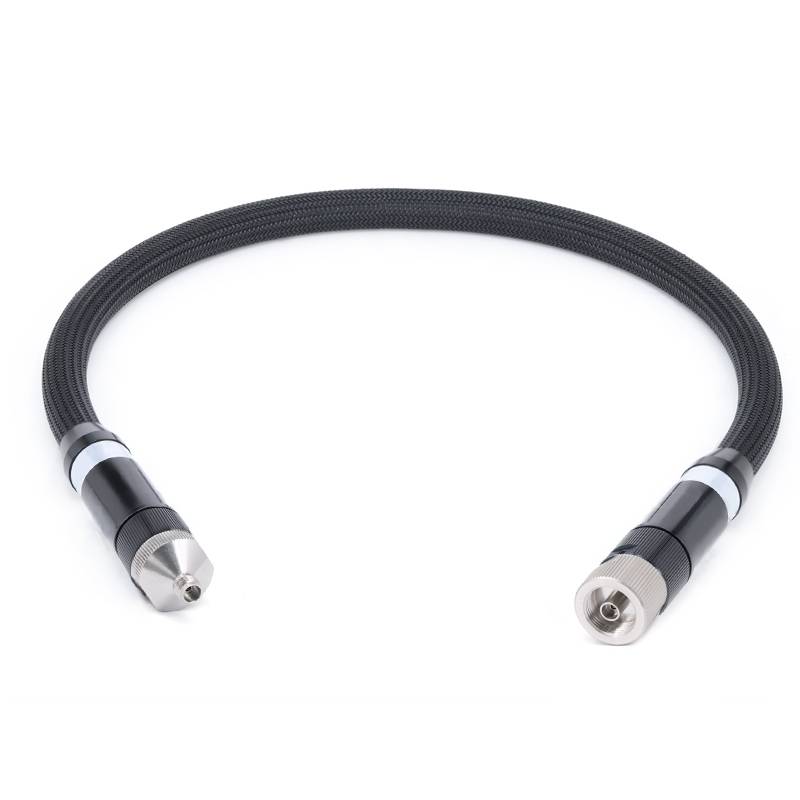

Por qué los cables de prueba de Vector Network Analyzer (VNA) son a menudo caros



El alto costo de los cables de prueba de Vector Network Analyzer (VNA) proviene de sus estrictos requisitos de rendimiento, materiales especializados, procesos de fabricación de precisión y control de calidad estricto, entre otros factores . Aquí hay un análisis detallado de los factores clave que impulsan su alto costo:

1. requisitos de índice de rendimiento extremadamente alto

Los cables de prueba de VNA funcionan en rangos de alta frecuencia (típicamente de MHz a cientos de GHz) y deben mantener una integridad de señal extremadamente alta para garantizar una medición precisa de parámetros como los parámetros S, pérdida de inserción, pérdida de retorno y estabilidad de fase .}

Los requisitos de rendimiento clave incluyen:

Baja pérdida de inserción: En bandas de alta frecuencia (E . G .,> 18 Ghz), incluso las pérdidas menores resistivas o dieléctricas pueden interferir con los resultados de medición . deben usar conductores de baja resistencia y dieléctricos de baja baja para minimizar las pérdidas .

Alta pérdida de retorno (coincidencia de impedancia): Las mediciones de VNA son extremadamente sensibles a las reflexiones de señal . Los cables deben mantener una impedancia característica precisa (generalmente 50Ω) con una variación mínima en toda la longitud completa y el rango de frecuencia . Cualquier desajuste de impedancia introducirá errores, por lo que las toleraciones dimensionales de los conductores y los delicados deben alcanzar el nivel de micrómetro (típicamente ± 0 {4 {{{4} 001}} pulgadas).

Estabilidad de fase: Los cambios de fase causados por el movimiento del cable (como la flexión) o los cambios de temperatura deben ser insignificantes . Esto requiere diseños especiales (como conductores internos de la herida helicoidal) para estabilizar la fase, aumentando así la complejidad .

Protección de interferencia electromagnética (EMI)/interferencia de radiofrecuencia (RFI): Para evitar interferencias externas y fugas de señal, los cables emplean blindaje de múltiples capas (como la trenza de cobre + lámina de aluminio + polímero conductor), que aumenta los costos de material y mano de obra .



2. Materiales especializados

Los materiales utilizados en los cables VNA se seleccionan cuidadosamente para cumplir con los requisitos de rendimiento y estabilidad de alta frecuencia:

Conductores: El cobre de cobre o plateado sin oxígeno de alta puridad se usa para reducir las pérdidas de efectos de la piel a altas frecuencias {{4 4}} de oro (costosas pero altamente resistentes a la corrosión) a menudo se usa para conectores y conductores internos .}}

Dieléctricos: Se requieren dieléctricos de baja pérdida y altamente estables como PTFE expandido . Estos materiales tienen una constante dieléctrica baja y estable (εr), que puede mantener la estabilidad de la impedancia con cambios en la temperatura y la frecuencia, pero son costosos y difíciles de procesar .}

Revestimiento: Los materiales duraderos pero flexibles (como fluoropolímeros, poliuretano o trenzas de nylon) se utilizan para resistir el estrés mecánico (flexión, abrasión) y temperaturas extremas (-55} grado a +150 grado) . son mucho más caros que el PVC .}}}}}



3. Diseño de fabricación y proceso de precisión

El diseño y la producción de cables VNA requieren precisión a nivel de micrómetro:

Tolerancias dimensionales: Las geometrías de conductores internos, dieléctricos y escudos externos deben ser uniformes para evitar cambios de impedancia . Por ejemplo, la concentricidad de los conductores internos y externos (para evitar reflexiones causadas por la excentricidad) debe controlarse dentro del rango micrométrico .

Estructuras complejas: Muchos cables de alta frecuencia adoptan diseños avanzados, como estructuras 塑形 para la estabilidad de fase y PTFE de baja densidad para reducir el peso y la pérdida .

Ensamblaje manual de alta precisión: Los componentes críticos de los cables de ultra alta frecuencia (como los conectores) pueden requerir el ensamblaje manual y la depuración para cumplir con las especificaciones, lo que aumenta los costos laborales .



4. conectores de alto rendimiento

Los conectores son una parte crítica de los cables VNA, y los conectores de bajo rendimiento pueden ser una fuente importante de errores de medición . que requieren:

Mecanizado de precisión: Los conectores (como SMA, 3 . 5 mm, 2.4 mm, 1.85 mm) están mecanizados a partir de cobre de latón o berilio de alto grado (que tiene propiedades tipo resorte) con tolerancias controladas dentro de ± 0.0001 pulgadas.

Tratamiento con placas: El revestimiento de oro o rodio (5–50 microinches de espesor) asegura una baja resistencia de contacto, resistencia a la corrosión y rendimiento de apareamiento repetible (crucial para la calibración) .

Prueba y verificación: Cada conector debe probarse para la relación de onda estacionaria de voltaje (VSWR), la pérdida de inserción y la durabilidad mecánica (miles de ciclos de inserción/extracción), lo que aumenta el tiempo de producción .



5. durabilidad ambiental

Los cables VNA deben resistir condiciones duras en laboratorio, fábrica o pruebas de campo:

Flexibilidad y robustez: Deben resistir la flexión, la torsión y la abrasión repetidos sin degradación en el rendimiento . Esto requiere diseños de soporte interno mejorados y revestimiento duradero .

Temperatura y resistencia al clima: Los materiales deben permanecer estables en un amplio rango de temperatura, entornos húmedos y exposición a productos químicos (como aceites y solventes) . Por lo tanto, se utilizan plásticos y elastómeros de ingeniería costosos
