Kits de calibración de la sonda: una guía detallada desde la preparación hasta el mantenimiento

Los kits de calibración de la sonda son herramientas críticas en pruebas electrónicas de alta frecuencia (como RF, microondas, aplicaciones de onda milimétrica y Terahertz). Eliminan errores sistemáticos introducidos por sondas de prueba, cables y conectores. El uso adecuado de estos kits garantiza mediciones precisas de los parámetros de prueba de dispositivos (DUT), incluida la impedancia, los parámetros S y la pérdida de inserción. A continuación se muestra una guía completa que cubre todo, desde la preparación hasta el mantenimiento.

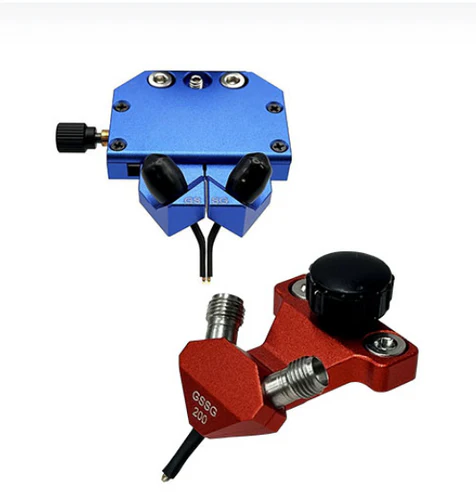

1. Comprender el papel de los kits de calibración de la sonda

Los kits de calibración de la sonda consisten en estándares de ingeniería de precisión (por ejemplo, corta, abierta, carga, a través de los estándares de línea de reflejo y transmisión) diseñados para caracterizar y corregir errores en los sistemas de prueba basados en la sonda. Estos errores incluyen:



Errores de reflexión: Causado por desajustes de impedancia en sondas, cables o conectores.

Errores de transmisión: Atenuación o cambio de fase en la ruta de la señal.

Errores relacionados con el contacto: Mal contacto eléctrico entre sondas y duts o estándares de calibración.



Al medir estos estándares conocidos, los sistemas de prueba (p. Ej., Analizadores de red de vectores, VNA) calculan un modelo de error, que luego se utiliza para corregir las mediciones DUT posteriores.

2. Estar las bases para la calibración precisa

2.1 Control del entorno de prueba

Temperatura y humedad: Realice la calibración en un entorno estable (típicamente 23 grados ± 2 grados con 45-55% de humedad relativa). Las fluctuaciones de temperatura causan expansión o contracción del material, alterando las propiedades eléctricas de las sondas y los estándares.

Limpieza: Trabajar en un área libre de polvo. Los contaminantes (polvo, aceites, residuos de flujo) en las puntas de la sonda o los estándares de calibración degradan la calidad de contacto eléctrico e introducen el ruido de medición.

2.2 Equipo de inspección

Sonda: Verifique si hay daño físico (por ejemplo, puntas dobladas, contactos desgastados) o contaminación. Limpie las puntas con aire comprimido o toallitas sin pelusa humedecidas con alcohol isopropílico.

Cables y conectores: Inspeccionar cables coaxiales para vergüenza o daño; Asegúrese de que los conectores estén limpios y acoplados adecuadamente para evitar la pérdida de señal.

Kits de calibración: Verifique que los estándares no estén dañados (por ejemplo, sin rasguños en las superficies de carga, sin pasadores doblados en los estándares).

2.3 Configuración del sistema

Encienda el sistema de VNA y de prueba al menos 30 minutos antes de la calibración para permitir que los componentes alcancen la estabilidad térmica.

Conecte las sondas al VNA a través de cables, asegurando conexiones estrechas (pero no exageradas) para evitar la fuga de la señal.

3. Seleccionar el método de calibración apropiado

Los kits de calibración de la sonda admiten múltiples métodos, elegidos según el rango de frecuencia, el tipo de sonda (p. Ej., GSG, SG) y Geometría DUT:



Método	Estándares clave	Rango de frecuencia	Aplicaciones ideales
Solta	Corto, abierto, carga, a través de	DC - 18 GHz	Sucesas coaxiales, estructuras planas (PCB)
TRL	A través, reflejar, línea	10 GHz - 10 GHz	Estructuras no coaxiales de alta frecuencia (p. Ej., Guías de ondas, microstripas)
LRM	Línea, reflejar, coincidir	1 GHz - 40 GHz	Sondas equilibradas, estructuras asimétricas

4. Pasos de calibración detallados

4.1 Estándares de calibración de montaje

Asegure el sustrato del kit de calibración (por ejemplo, alúmina, cuarzo) a un banco de trabajo estable y alineelo con el posicionador de la sonda. Asegúrese de que el sustrato esté plano para evitar la desalineación de la punta de la sonda.

4.2 Probas de posicionamiento correctamente

Use un microscopio para alinear las puntas de la sonda con las almohadillas de los estándares de calibración (por ejemplo, almohadillas cortas, almohadillas abiertas).

Aplique presión ligera y uniforme para garantizar un buen contacto eléctrico sin estándares o sondas dañinas. La presión excesiva deforma las almohadillas, mientras que la presión insuficiente provoca conexiones intermitentes.

4.3 Ejecución de calibración a través de VNA

Inicie el software de calibración de VNA y seleccione el método elegido (por ejemplo, SOLT).

Siga las indicaciones para medir cada estándar secuencialmente:

Corto: Un corto teóricamente perfecto (0 Ω) para caracterizar la reflexión en la punta de la sonda.

Abierto: Una estructura con impedancia infinita (por ejemplo, un espacio de aire) para medir los campos de franjas.

Carga: Una carga de 50 Ω para calibrar para la pérdida de señal.

A través: Una conexión directa entre los pares de sonda para calibrar las rutas de transmisión.

El VNA calcula los términos de error (por ejemplo, seguimiento de reflexión, seguimiento de transmisión, aislamiento) y los almacena para la corrección en tiempo real.

5. Errores comunes para evitar

Descuidar factores ambientales: La calibración en entornos mal ventilados o de alta temperatura provoca una deriva térmica.

Estándares o sondas sucias: Los contaminantes actúan como resistencias\/condensadores parásitos, distorsionando resultados.

Presión de sonda excesiva: Daña las puntas de la sonda y las almohadillas estándar, lo que lleva a errores permanentes.

Conclusión

El uso adecuado de los kits de calibración de la sonda es fundamental para las pruebas electrónicas confiables. Siguiendo protocolos de preparación estrictos, seleccionando métodos apropiados, ejecutando pasos de calibración precisos y manteniendo los estándares, los ingenieros aseguran que las medidas reflejen con precisión las características DUT, críticas para diseñar dispositivos RF, microondas y de onda milimétricos de alto rendimiento.
