¿Cómo funcionan las cargas de RF en frecuencias de microondas?

¡Hola! Soy proveedor de cargas de RF y hoy profundizaré en cómo funcionan las cargas de RF en frecuencias de microondas. Es un tema muy interesante y espero que al final de este blog tengas un conocimiento sólido de estos ingeniosos dispositivos.

En primer lugar, hablemos de qué son las cargas de RF. En términos simples, una carga de RF es un dispositivo que absorbe energía de radiofrecuencia (RF). En frecuencias de microondas, que normalmente oscilan entre 1 GHz y 300 GHz, estas cargas desempeñan un papel crucial en diversas aplicaciones. Piense en ellos como los "sumideros" de un circuito de RF. Están diseñados para disipar la energía de RF de forma controlada, evitando reflejos no deseados y asegurando el correcto funcionamiento de todo el sistema.

Entonces, ¿cómo funcionan realmente? Bueno, todo se reduce al principio de adaptación de impedancias. En un sistema de RF, desea transferir energía de manera eficiente desde la fuente a la carga. Cuando la impedancia de la carga coincide con la impedancia de la fuente, se produce la máxima transferencia de potencia. En las frecuencias de microondas, esto se vuelve aún más crítico porque cualquier desajuste de impedancia puede provocar importantes reflejos de potencia, lo que puede causar todo tipo de problemas, como distorsión de la señal y reducción del rendimiento del sistema.

Las cargas de RF están diseñadas para tener una impedancia específica, generalmente 50 ohmios, que es una impedancia estándar en la mayoría de los sistemas de RF. Esta impedancia está cuidadosamente diseñada para que coincida con la impedancia característica de las líneas de transmisión utilizadas en el sistema. Cuando una señal de RF viaja a través de una línea de transmisión y llega a la carga, si la impedancia de la carga coincide con la impedancia de la línea, la carga absorbe la señal y hay reflexiones mínimas.

Echemos un vistazo más de cerca a los componentes internos de una carga de RF. La mayoría de las cargas de RF constan de un elemento resistivo y una carcasa. El elemento resistivo es la parte clave que absorbe la potencia de RF. Está fabricado con materiales que tienen una alta resistencia y pueden soportar el calor generado por la potencia absorbida. Por ejemplo, algunos elementos resistivos están hechos de materiales a base de carbono o resistencias de película delgada.

La carcasa de la carga de RF sirve para varios propósitos. Proporciona protección mecánica para el elemento resistivo y también ayuda con la disipación del calor. Dado que la potencia de RF absorbida se convierte en calor, la carcasa debe poder transferir este calor lejos del elemento resistivo para evitar el sobrecalentamiento. Algunas cargas de RF tienen disipadores de calor o aletas en la carcasa para aumentar la superficie y lograr una mejor transferencia de calor.

Ahora, hablemos de los diferentes tipos de cargas de RF disponibles en frecuencias de microondas. Un tipo popular es elN cargas de RF. Los conectores N se utilizan ampliamente en sistemas de RF porque son robustos y pueden manejar niveles de potencia relativamente altos. Las cargas de RF N son adecuadas para aplicaciones en las que es necesario disipar una cantidad significativa de potencia de RF, como en transmisores de alta potencia o configuraciones de prueba.

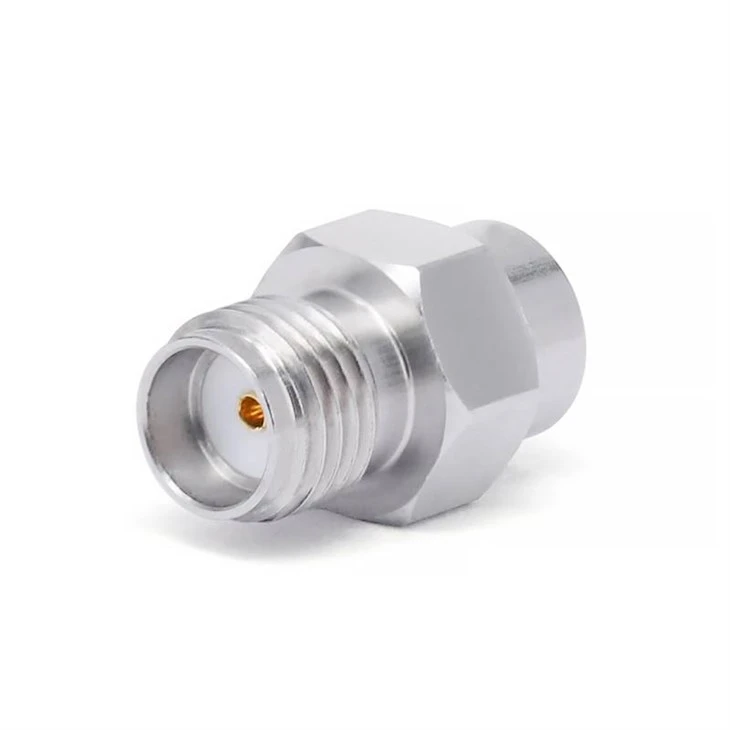

Otro tipo común es elCargas RF SMA. Los conectores SMA son más pequeños y compactos en comparación con los conectores N. A menudo se utilizan en aplicaciones donde el espacio es limitado, como en dispositivos móviles o módulos de RF de pequeña escala. Las cargas de RF de SMA son excelentes para aplicaciones de potencia baja a media y son conocidas por su excelente rendimiento en frecuencias de microondas.

Luego están losCargas de RF de 2,4 mm. Estas cargas están diseñadas para aplicaciones de alta frecuencia, normalmente por encima de 18 GHz. El conector de 2,4 mm proporciona una conexión de muy baja pérdida, lo cual es esencial para mediciones precisas y sistemas de RF de alto rendimiento en estas altas frecuencias.

En términos de aplicaciones, las cargas de RF se utilizan en una amplia gama de industrias. En la industria de las telecomunicaciones, se utilizan en estaciones base para terminar puertos de RF no utilizados y evitar reflejos de señal. En el sector aeroespacial y de defensa, las cargas de RF se utilizan en sistemas de radar y equipos de guerra electrónica para simular diferentes condiciones de carga y probar el rendimiento de los sistemas. También se utilizan en equipos de prueba y medición de RF, como analizadores de redes y analizadores de espectro, para calibrar y verificar la precisión de las mediciones.

Una consideración importante al utilizar cargas de RF en frecuencias de microondas es su capacidad de manejo de potencia. Debe asegurarse de que la carga pueda soportar la cantidad de potencia de RF que se le aplicará. Si la potencia excede la clasificación de la carga, puede causar que el elemento resistivo se sobrecaliente y falle, lo que puede dañar la carga y potencialmente todo el sistema de RF.

Otro factor a considerar es el rango de frecuencia de la carga de RF. Diferentes cargas están diseñadas para funcionar dentro de rangos de frecuencia específicos. Debe elegir una carga que tenga una respuesta de frecuencia que coincida con las frecuencias de su sistema de RF. Por ejemplo, si está trabajando con un sistema que opera a 10 GHz, debe asegurarse de que la carga de RF que elija tenga un buen rendimiento en esa frecuencia.

En conclusión, las cargas de RF son componentes esenciales en los sistemas de RF que operan en frecuencias de microondas. Funcionan absorbiendo potencia de RF mediante adaptación de impedancia y vienen en diferentes tipos y tamaños para adaptarse a diversas aplicaciones. Ya sea que trabaje en la industria de las telecomunicaciones, la aeroespacial o la de pruebas y mediciones, tener la carga de RF adecuada puede marcar una gran diferencia en el rendimiento de su sistema de RF.

Si está buscando cargas de RF en el mercado, tenemos una amplia gama de opciones para satisfacer sus necesidades. Si necesitasN cargas de RF,Cargas RF SMA, oCargas de RF de 2,4 mm, podemos ofrecer productos de alta calidad. No dude en comunicarse con nosotros para obtener más información o iniciar una negociación de compra. Estamos aquí para ayudarle a encontrar la solución de carga de RF perfecta para su sistema de RF.

Referencias

• Pozar, DM (2011). Ingeniería de microondas. Wiley.
• Collin, RE (2001). Fundamentos de la ingeniería de microondas. Wiley.
