¿Cuáles son las aplicaciones de los aisladores de RF en acopladores de RF?

Los aisladores y acopladores de RF son dos componentes cruciales en los sistemas de radiofrecuencia (RF), cada uno con sus funciones y características únicas. Como proveedor experimentado de aisladores de RF, he sido testigo de primera mano de cómo estos dos dispositivos funcionan en conjunto para mejorar el rendimiento de los sistemas de RF. En este blog, profundizaré en las aplicaciones de los aisladores de RF en acopladores de RF, arrojando luz sobre sus capacidades combinadas y los beneficios que aportan a diversas industrias.

Comprensión de los aisladores y acopladores de RF

Antes de explorar sus aplicaciones, comprendamos brevemente qué son los aisladores y acopladores de RF. Un aislador de RF es un dispositivo de dos puertos que permite que las señales de RF pasen en una dirección mientras proporciona un alto aislamiento en la dirección inversa. Se utiliza principalmente para proteger componentes de RF sensibles de señales reflejadas, que pueden causar inestabilidad, interferencias e incluso daños al equipo.

Por otro lado, un acoplador de RF es un dispositivo multipuerto que muestrea una parte de la señal de RF de una línea de transmisión y la entrega a otro puerto. Los acopladores se utilizan para diversos fines, como monitoreo de señales, medición de potencia y distribución de señales.

Aplicaciones de aisladores de RF en acopladores de RF

Protección de señal

Una de las principales aplicaciones de los aisladores de RF en acopladores de RF es la protección de señales. En un sistema de RF típico, los acopladores de RF se utilizan a menudo para muestrear y monitorear la potencia de la señal principal. Sin embargo, cualquier desajuste de impedancia en la ruta de monitoreo puede causar reflejos, que luego pueden viajar de regreso a la fuente e interrumpir la señal principal.

Al colocar un aislador de RF entre el acoplador de RF y el equipo de monitoreo, podemos evitar que estas señales reflejadas lleguen a la fuente. Por ejemplo, en una estación base inalámbrica, el acoplador de RF muestrea la señal de salida del amplificador de potencia con fines de monitoreo. Se instala un aislador de RF entre el acoplador y el medidor de potencia para proteger el amplificador de potencia de las señales reflejadas causadas por desajustes de impedancia en el medidor de potencia o los cables de conexión. Esto asegura la estabilidad y confiabilidad del funcionamiento del amplificador de potencia.

Mejora de la calidad de la señal

Los aisladores de RF también pueden mejorar la calidad de la señal en aplicaciones de acopladores de RF. Cuando se utiliza un acoplador de RF para la distribución de señales, los puertos de salida pueden experimentar diferentes condiciones de carga, lo que puede provocar reflexiones y desajustes de impedancia. Estos reflejos pueden causar distorsión e interferencias en la señal, degradando la calidad general de la señal.

Se puede agregar un aislador de RF en cada puerto de salida del acoplador de RF para absorber las señales reflejadas y proporcionar una carga adaptada al acoplador. Esto ayuda a mantener una señal de salida limpia y estable, especialmente en aplicaciones de alta frecuencia donde la integridad de la señal es de suma importancia. Por ejemplo, en un sistema de comunicación por satélite, se utilizan acopladores de RF para distribuir las señales de RF a múltiples receptores. Los aisladores de RF en los puertos de salida de los acopladores garantizan que las señales recibidas por cada receptor sean de alta calidad, libres de interferencias causadas por reflejos.

Protección de amplificadores de potencia en sistemas acoplados

En los sistemas de RF donde se utilizan amplificadores de potencia junto con acopladores de RF, los aisladores de RF desempeñan un papel vital en la protección de los amplificadores de potencia. Los amplificadores de potencia son sensibles a la potencia reflejada y una potencia reflejada excesiva puede provocar sobrecalentamiento y daños a los componentes del amplificador.

Cuando se utiliza un acoplador de RF para muestrear la potencia de salida de un amplificador de potencia, el aislador colocado entre el amplificador y el acoplador evita que la potencia reflejada del acoplador o los componentes de monitoreo o distribución posteriores lleguen al amplificador. Esto extiende la vida útil del amplificador de potencia y reduce el riesgo de fallas del sistema. Por ejemplo, en un sistema de radar, el amplificador de potencia genera señales de RF de alta potencia y un acoplador de RF muestrea una parte de esta señal para su monitoreo. El aislador de RF garantiza que el amplificador de potencia funcione de forma segura y eficiente.

Ejemplos de productos específicos

Como proveedor de aisladores de RF, ofrecemos una amplia gama de aisladores de RF adecuados para diferentes aplicaciones de acopladores de RF. NuestroAisladores coaxiales de RF de 6 GHzSon ideales para aplicaciones en la banda de frecuencia de 6 GHz, como sistemas Wi - Fi 6E. Estos aisladores proporcionan un aislamiento excelente y una baja pérdida de inserción, lo que garantiza el funcionamiento confiable de los acopladores de RF en estos sistemas.

Para aplicaciones de alta frecuencia, nuestroAisladores coaxiales de RF de 40 GHzestán diseñados para afrontar los desafíos de las frecuencias de ondas milimétricas. Se utilizan comúnmente en estaciones base de ondas milimétricas 5G, donde se utilizan acopladores de RF para el monitoreo y distribución de señales. Los aisladores protegen los componentes sensibles del sistema de las señales reflejadas y mantienen la calidad de la señal en estas altas frecuencias.

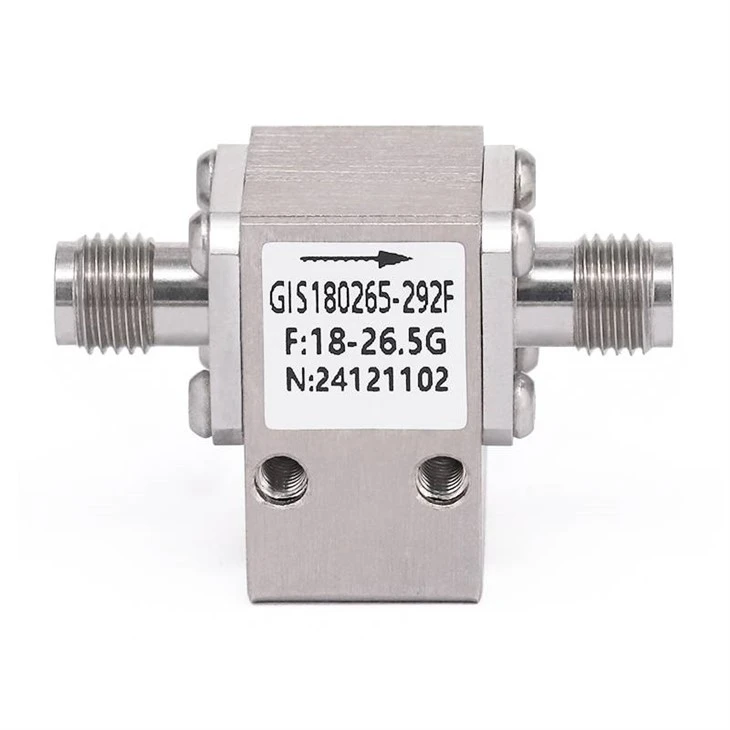

NuestroAisladores coaxiales de RF de 26,5 GHzTambién son adecuados para aplicaciones en el rango de frecuencia de 24 a 26,5 GHz, como sistemas de radar para automóviles. En estos sistemas, se utilizan acopladores de RF para dividir y distribuir las señales de RF, y los aisladores garantizan la estabilidad y confiabilidad del funcionamiento del radar al proteger los componentes de los reflejos.

Conclusión y llamado a la acción

En conclusión, las aplicaciones de los aisladores de RF en acopladores de RF son diversas y esenciales para el correcto funcionamiento de los sistemas de RF. Desde la protección de la señal hasta la mejora de la calidad de la señal y la protección de los amplificadores de potencia, los aisladores de RF desempeñan un papel crucial en la mejora del rendimiento y la confiabilidad de los sistemas basados ​​en acopladores de RF.

Si está buscando aisladores de RF de alta calidad para sus aplicaciones de acopladores de RF, estamos aquí para brindarle las mejores soluciones. Nuestro equipo de expertos puede ayudarlo a seleccionar los aisladores más adecuados según sus requisitos específicos. Ya sea que esté en la industria de las telecomunicaciones, aeroespacial o automotriz, tenemos los productos y el conocimiento para satisfacer sus necesidades. Contáctenos hoy para iniciar una discusión sobre adquisiciones y llevar su sistema de RF al siguiente nivel.
