¿Cómo reducir la pérdida de inserción de los cables de prueba VNA?

En el ámbito de las pruebas de RF y microondas, los analizadores vectoriales de redes (VNA) desempeñan un papel fundamental. Los cables de prueba de VNA son componentes esenciales en estas configuraciones de prueba, ya que conectan el VNA al dispositivo bajo prueba (DUT). Sin embargo, un desafío común al que se enfrentan los ingenieros y técnicos es la pérdida de inserción de estos cables. La pérdida de inserción puede afectar significativamente la precisión de los resultados de las pruebas, lo que genera mediciones inexactas y conclusiones potencialmente erróneas. Como proveedor de cables de prueba VNA, entendemos la importancia de minimizar la pérdida de inserción y, en este blog, exploraremos varias estrategias efectivas para lograr este objetivo.

Comprender la pérdida de inserción

Antes de profundizar en los métodos para reducir la pérdida de inserción, es fundamental comprender de qué se trata. La pérdida de inserción es la reducción de la potencia de la señal que se produce cuando un dispositivo, como un cable, se inserta en una línea de transmisión. En el contexto de los cables de prueba VNA, se debe principalmente a dos factores: pérdida del conductor y pérdida dieléctrica.

La pérdida del conductor se debe a la resistencia de los conductores del cable. A medida que la señal viaja a través de los conductores, parte de la energía eléctrica se convierte en calor, lo que provoca una pérdida de potencia de la señal. La pérdida dieléctrica, por otro lado, se produce debido a las propiedades eléctricas del material aislante del cable. Cuando se aplica un campo eléctrico alterno al dieléctrico, parte de la energía se disipa en forma de calor, lo que provoca una mayor pérdida de señal.

Seleccionar el cable correcto

Uno de los pasos más fundamentales para reducir la pérdida de inserción es seleccionar el cable adecuado para la aplicación. Los diferentes tipos de cables tienen características diferentes y elegir el adecuado puede marcar una diferencia significativa en el rendimiento de la pérdida de inserción.

• Tipo de cable: Los cables coaxiales son el tipo más utilizado de cables de prueba VNA. Vienen en varias formas, como semirrígidas, flexibles y semiflexibles. Los cables semirrígidos generalmente tienen una menor pérdida de inserción en comparación con los cables flexibles porque tienen una estructura física más estable, lo que reduce la fuga y la atenuación de la señal. Sin embargo, son menos flexibles y más difíciles de instalar. Los cables flexibles, por otro lado, son más fáciles de manejar pero pueden tener una pérdida de inserción ligeramente mayor. Cuando la aplicación requiere una alta flexibilidad, los cables semiflexibles pueden ser un buen compromiso, ya que ofrecen un equilibrio entre flexibilidad y baja pérdida de inserción.
• Tamaño del cable: El tamaño del cable también afecta la pérdida de inserción. Los cables de mayor diámetro suelen tener una menor pérdida de inserción porque tienen menor resistencia en los conductores y menos pérdida dieléctrica. Por ejemplo, un cable coaxial de 7/8 de pulgada generalmente tendrá una pérdida de inserción menor que un cable de 1/2 pulgada a la misma frecuencia. Sin embargo, los cables más grandes también son más pesados ​​y caros, por lo que es necesario lograr un equilibrio entre rendimiento y practicidad.
• Material de los cables: Los materiales utilizados en la construcción del cable pueden tener un impacto significativo en la pérdida de inserción. Los conductores de alta calidad, como el cobre o el cobre plateado, tienen menor resistencia y, por lo tanto, menor pérdida del conductor. De manera similar, el uso de un material dieléctrico de bajas pérdidas, como PTFE (politetrafluoroetileno), puede reducir la pérdida dieléctrica. A la hora de seleccionar un cable, es importante considerar la calidad de los materiales utilizados en su construcción. Podrás encontrar una amplia gama de alta calidad.Cables de prueba VNAen nuestro sitio web, los cuales están diseñados con los mejores materiales para minimizar la pérdida de inserción.

Instalación adecuada de cables

Incluso si selecciona el cable correcto, una instalación incorrecta aún puede provocar una mayor pérdida de inserción. A continuación se detallan algunos puntos clave a tener en cuenta durante la instalación del cable:

• Evite curvas pronunciadas: Doblar demasiado un cable puede provocar que la estructura interna del cable se deforme, lo que provocará una mayor pérdida de señal. El radio de curvatura mínimo de un cable lo especifica el fabricante y es importante cumplir con esta especificación durante la instalación. Por ejemplo, si el radio de curvatura mínimo de un cable se especifica como 10 veces el diámetro del cable, el cable no debe doblarse con un radio menor que este valor.
• Conexiones seguras: Los conectores de cable flojos o mal conectados pueden provocar una pérdida de inserción adicional. Es importante asegurarse de que los conectores estén correctamente apretados y que no haya suciedad ni residuos en las superficies de los conectores. Antes de realizar una conexión, limpie las clavijas y los enchufes del conector con un agente de limpieza adecuado para eliminar cualquier contaminante.
• Reducir la longitud del cable: Cuanto más largo sea el cable, mayor será la pérdida de inserción. Por tanto, es recomendable utilizar el cable más corto posible para la aplicación. Sin embargo, asegúrese de que el cable sea lo suficientemente largo para llegar al dispositivo bajo prueba sin estirarse ni doblarse excesivamente.

Mantenimiento de cables

El mantenimiento regular del cable es esencial para mantener la pérdida de inserción al mínimo. Con el tiempo, los cables pueden dañarse debido a factores ambientales, estrés mecánico o desgaste normal. A continuación se ofrecen algunos consejos de mantenimiento:

• Inspeccionar periódicamente: Inspeccione periódicamente los cables para detectar signos de daños, como cortes, abrasiones o torceduras. Si se encuentra algún daño, el cable debe reemplazarse inmediatamente para evitar una mayor degradación del rendimiento.
• Almacenar correctamente: Cuando no estén en uso, los cables deben almacenarse adecuadamente para evitar daños. Enrolle los cables cuidadosamente y guárdelos en un ambiente limpio y seco. Evite almacenar cables en áreas donde puedan estar expuestos a temperaturas extremas, humedad o productos químicos.

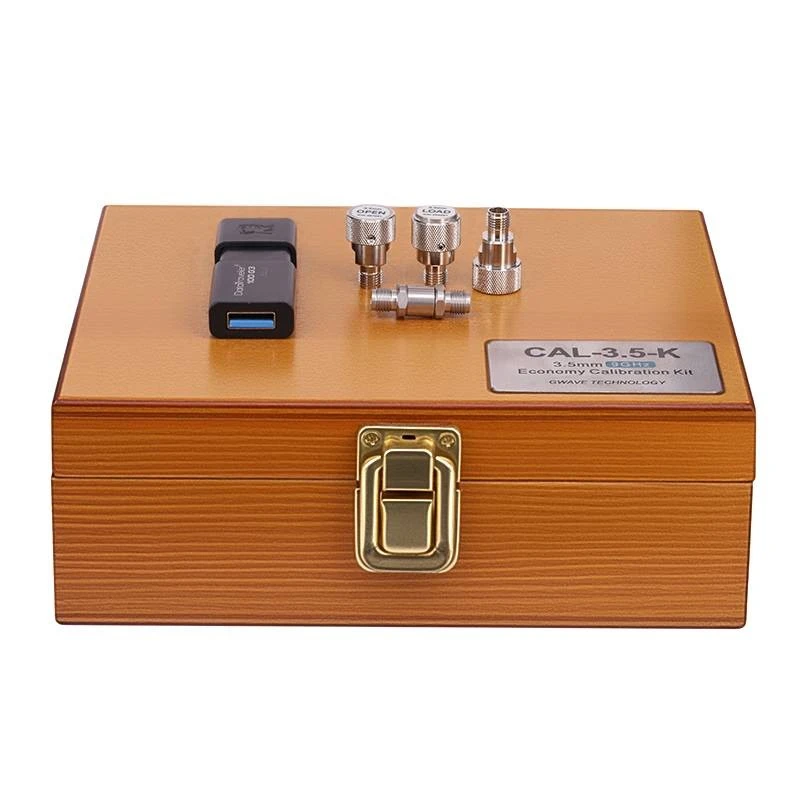

• Calibrar regularmente: La calibración es una parte importante del mantenimiento del cable. Usando unKits de calibraciónpuede ayudar a compensar cualquier cambio en las características del cable a lo largo del tiempo. La calibración periódica garantiza que los resultados de la prueba sean precisos y que la pérdida de inserción esté dentro de límites aceptables.

Consideraciones ambientales y de temperatura

La temperatura y las condiciones ambientales también pueden afectar la pérdida de inserción de los cables de prueba VNA.

• Temperatura: A medida que aumenta la temperatura, la resistencia de los conductores del cable también aumenta, lo que provoca una mayor pérdida del conductor y, por lo tanto, una mayor pérdida de inserción. En ambientes de alta temperatura, es importante utilizar cables que estén diseñados para soportar estas condiciones. Algunos cables están diseñados específicamente para tener coeficientes de resistencia a la temperatura bajos, lo que significa que su pérdida de inserción cambia menos con las variaciones de temperatura.
• Humedad y Humedad: La humedad puede penetrar el aislamiento del cable y provocar una ruptura dieléctrica, lo que provoca una mayor pérdida de inserción. En ambientes húmedos, es importante utilizar cables con un aislamiento adecuado resistente a la humedad. Además, asegúrese de que los conectores de los cables estén sellados adecuadamente para evitar la entrada de humedad.

Usar amplificadores y ecualizadores

En algunos casos, a pesar de tomar todas las medidas anteriores, la pérdida de inserción aún puede ser demasiado alta para la aplicación. En tales situaciones, utilizar amplificadores o ecualizadores puede ser una solución viable.

• Amplificadores: Se pueden utilizar amplificadores para aumentar la intensidad de la señal y compensar la pérdida de inserción. Sin embargo, es importante elegir un amplificador con la ganancia y el ancho de banda adecuados para la aplicación. Además, los amplificadores pueden introducir ruido, por lo que es necesario considerar la figura de ruido del amplificador al realizar una selección.
• Ecualizadores: Los ecualizadores son dispositivos que se pueden utilizar para corregir la pérdida de inserción de un cable que depende de la frecuencia. Funcionan aumentando las frecuencias que tienen una mayor pérdida de inserción, aplanando así la respuesta de frecuencia del cable. Los ecualizadores pueden resultar particularmente útiles en aplicaciones donde es necesario probar un amplio rango de frecuencia.

Conclusión

Reducir la pérdida de inserción de los cables de prueba VNA es crucial para realizar pruebas precisas de RF y microondas. Al seleccionar el cable correcto, instalarlo correctamente, darle mantenimiento regularmente y considerar los factores ambientales, puede minimizar significativamente la pérdida de inserción. En algunos casos, también puede ser necesario utilizar amplificadores o ecualizadores. Como proveedor de cables de prueba VNA, estamos comprometidos a brindar cables y soluciones de alta calidad para ayudarlo a lograr los mejores resultados de prueba. Si tiene alguna pregunta o necesita ayuda para seleccionar los cables adecuados para su aplicación, no dude en contactarnos para adquisiciones y más discusiones.

Referencias

• "Ingeniería de RF y Microondas" por Pozar, David M.
• "Manual de cables coaxiales" por White, JF
