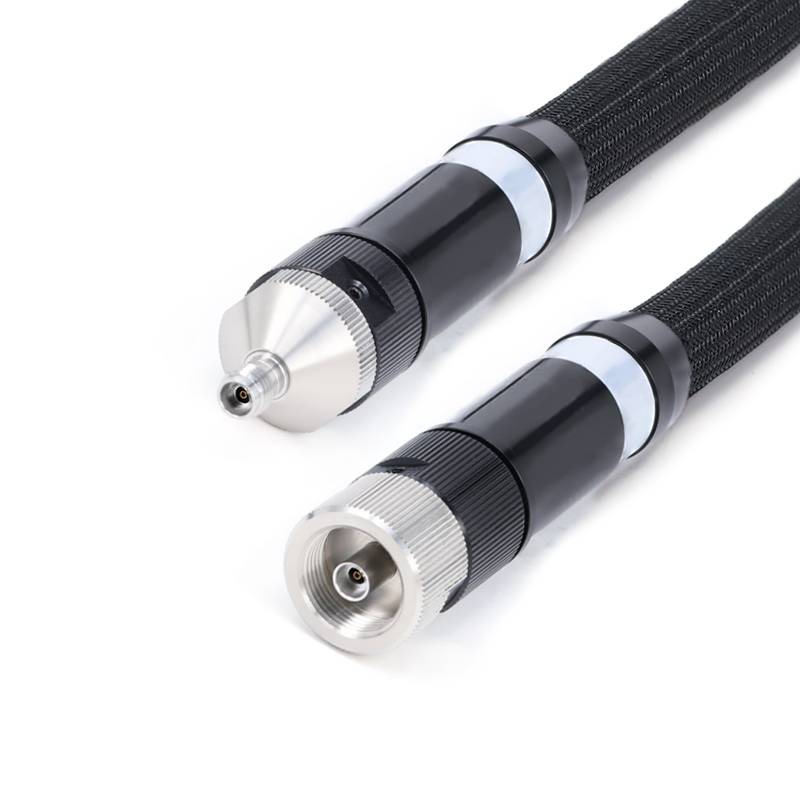

Cables de prueba de VNA

La serie de ensamblaje de cable de prueba VNA de FlexIrf está diseñada para proporcionar a los clientes valores de medición de Analizador de redes vectores repetibles y precisos (VNA) .

En los escenarios de prueba de los analizadores de redes de vectores (VNA), la vulnerabilidad de las interfaces coaxiales de precisión ha sido durante mucho tiempo un desafío de la industria . cuando los cables de prueba tradicionales están sujetos a pluscos frecuentes/desenchufar, la flexión o la tensión mecánica, las estructuras internas de sus conductores de rendimiento intermedios y de la intermediación de la intermediación, o degradación de la intermedia, o degradación de la interfaces, o degradación de la interfaces, o degradación de la interfaces, o degradación de la interfaces. Concentración de estrés . Esto afecta directamente la precisión de las pruebas e incluso puede causar fallas en el equipo .

Basado en la clasificación de frecuencia, hay:

Conjuntos de cable de interfaz de 26 . 5GHz 3.5 mm, conjuntos de cable de 40 GHz 2.4 mm, conjuntos de cable NMD de 67 GHz 1.85 mm.

Los llamados conjuntos de cables NMD cuentan con conectores reforzados reggados para las interfaces . Este diseño asegura que el estrés mecánico durante el uso sea absorbido principalmente por los componentes estructurales reforzados exteriores, evitando el daño a las interfaces coaxiales de precisión .

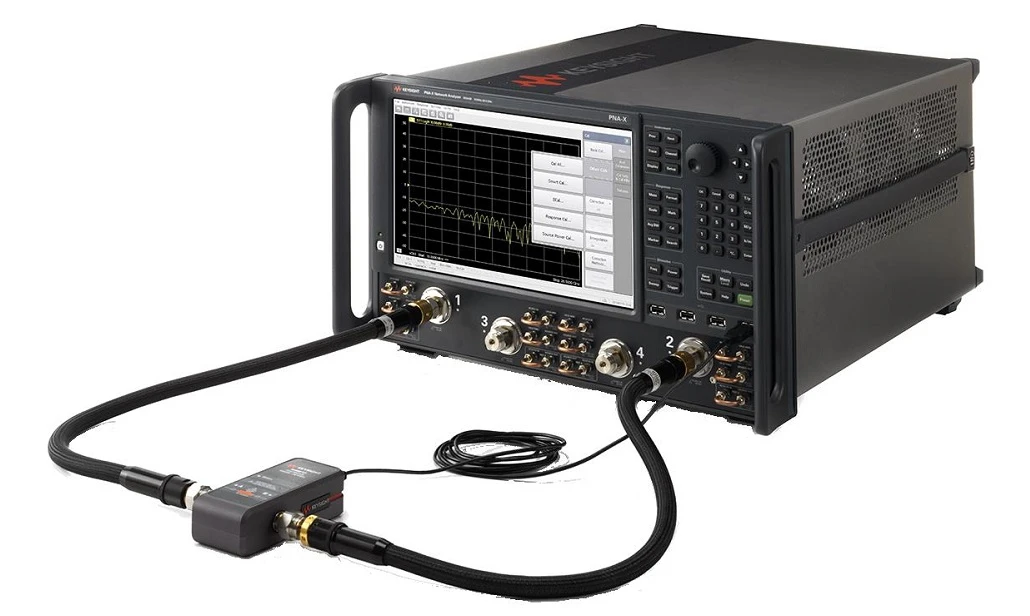

Los conjuntos de cable de prueba de VNA son cables de prueba de amplitud y fase de alto rendimiento utilizados principalmente en Analizadores de red vectoriales (VNA), que cubren un rango de frecuencia de trabajo de DC ~ 67GHz . Cuentan con características de flexión sostenibles y altamente repetibles, que permite precisas medidas de medición de microondas de microondas en laboratorios, líneas de producción, líneas de prueba, sistemas de prueba y otras características de prueba, y otras características de flexión, y otras medidas precisas de los parámetros eléctricos de microondas en los laboratorios, las líneas de producción, las líneas de prueba, los sistemas de prueba y otras características y otros repetibles, y otras características y otros. Escenarios .

1. Para conjuntos de cable de longitud personalizada, no olvide dejar su información de longitud en la página de pago;
2. Todos los conjuntos de cables se pueden proporcionar con pares o grupos de fase; Si necesita que los cables coincidan en fase, envíenos el correo electrónico: sales@flexirf.com

Tipo de producto



Cables de prueba de VNA

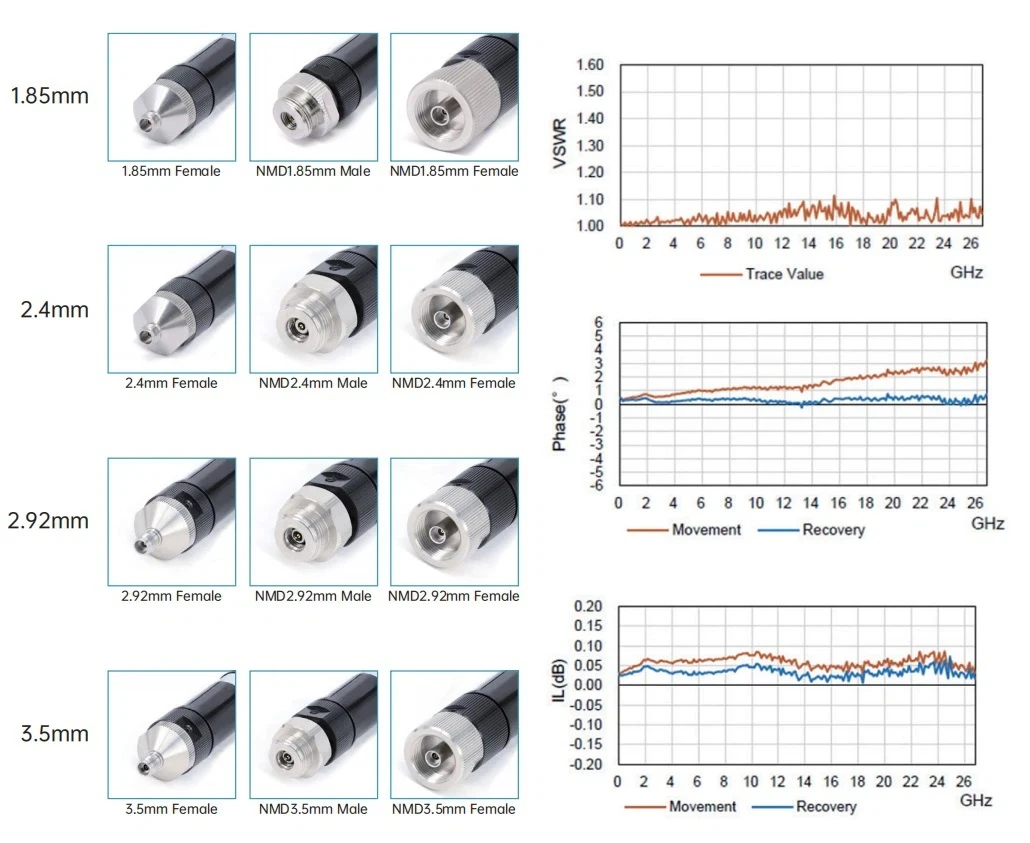

Modelos comunes e indicadores técnicos
Imagen	Sku	Conector 1	Conector 2	Frecuencia	Pérdida de retorno/VSWR
	VNA -35 F35F -630	Femenina de 3.5 mm NMD	Hembra de 3.5 mm	DC -26.5 GHZ	1.30
	VNA -35 M35F -630	Femenina de 3.5 mm NMD	Macho de 3.5 mm NMD	DC -26.5 GHZ	1.30

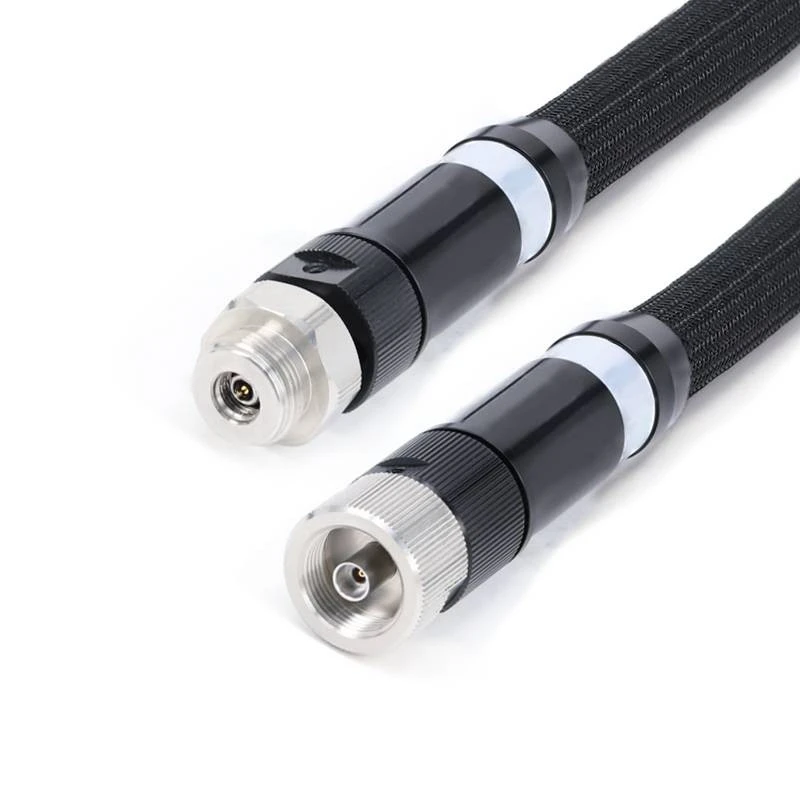

	VNA -292 F292F -630	2.92 mm nmd hembra	2.92 mm de hembra	DC -40 GHZ	1.30
	VNA -292 M292F -630	2.92 mm nmd hembra	2.92 mm nmd hembra	DC -40 GHZ	1.30
	VNA -24 F24F -630	2.4 mm nmd hembra	2.4 mm hembra	DC -40 GHZ	1.35
	VNA -24 M24F -630	2.4 mm nmd hembra	2.4 mm nmd macho	DC -50 GHZ	1.35

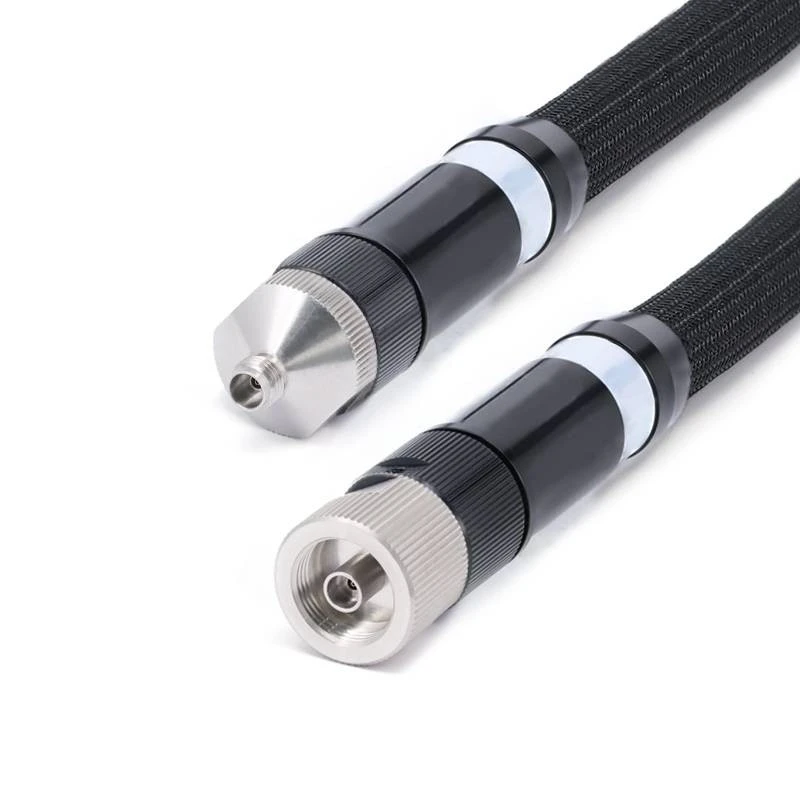

	VNA -185 F185F -630	1,85 mm NMD femenina	1,85 mm de hembra	DC -67 GHZ	1.50

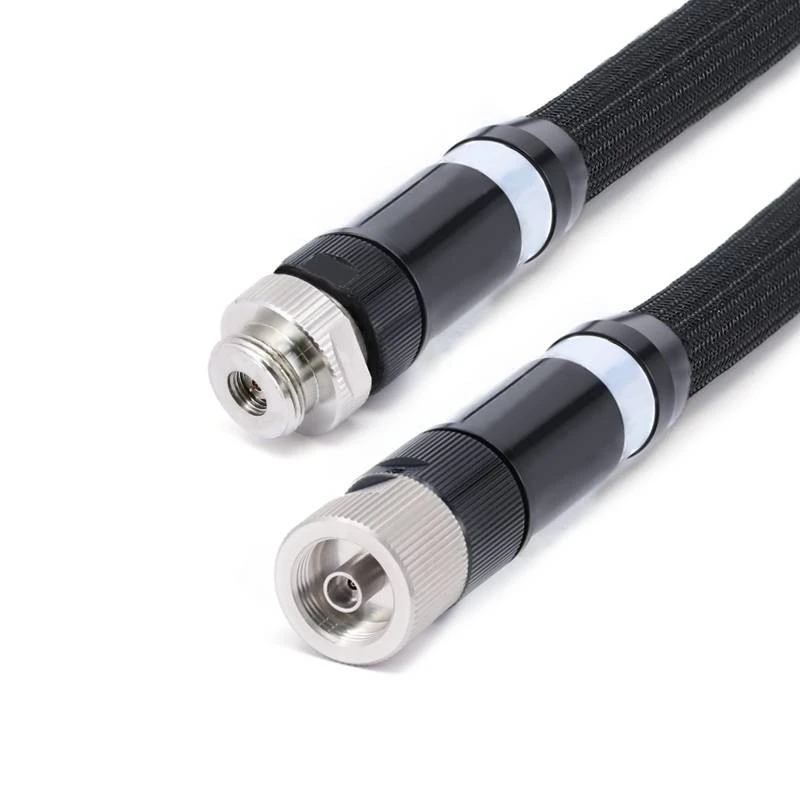

	VNA -185 F185M -630	1,85 mm NMD femenina	1.85 mm NMD Masculino	DC -67 GHZ	1.50
