¿Cuáles son las diferencias entre cargas de RF coaxiales y de guía de ondas?

¡Hola! Como proveedor de cargas de RF, he recibido muchas preguntas sobre las diferencias entre las cargas de RF coaxiales y de guía de ondas. Entonces, pensé en tomarme un momento para desglosarlo todo de una manera que sea fácil de entender.

En primer lugar, hablemos de qué son las cargas de RF. En términos simples, las cargas de RF son componentes utilizados en sistemas de radiofrecuencia (RF) para absorber potencia de RF. Están diseñados para imitar la impedancia del sistema al que están conectados, de modo que puedan disipar la energía sin causar reflejos.

Cargas de RF coaxiales

Las cargas de RF coaxiales son bastante comunes y existen desde hace mucho tiempo. Utilizan cables coaxiales como medio de transmisión. Los cables coaxiales constan de un conductor central, una capa aislante, una pantalla metálica y una cubierta exterior.

Una de las grandes ventajas de las cargas de RF coaxiales es su flexibilidad. Se pueden doblar y enrutar fácilmente alrededor de otros componentes de un sistema. Esto los hace ideales para aplicaciones donde el espacio es limitado o donde es necesario realizar cambios rápidos en el diseño. Por ejemplo, en una configuración de banco de pruebas, puede mover y reposicionar fácilmente cargas de RF coaxiales según sea necesario.

Otra ventaja es su amplio rango de frecuencia. Las cargas de RF coaxiales pueden funcionar en un amplio espectro de frecuencias, desde unos pocos megahercios hasta varios gigahercios. Esta versatilidad los hace adecuados para una variedad de aplicaciones, incluidas telecomunicaciones, sistemas de radar y redes inalámbricas.

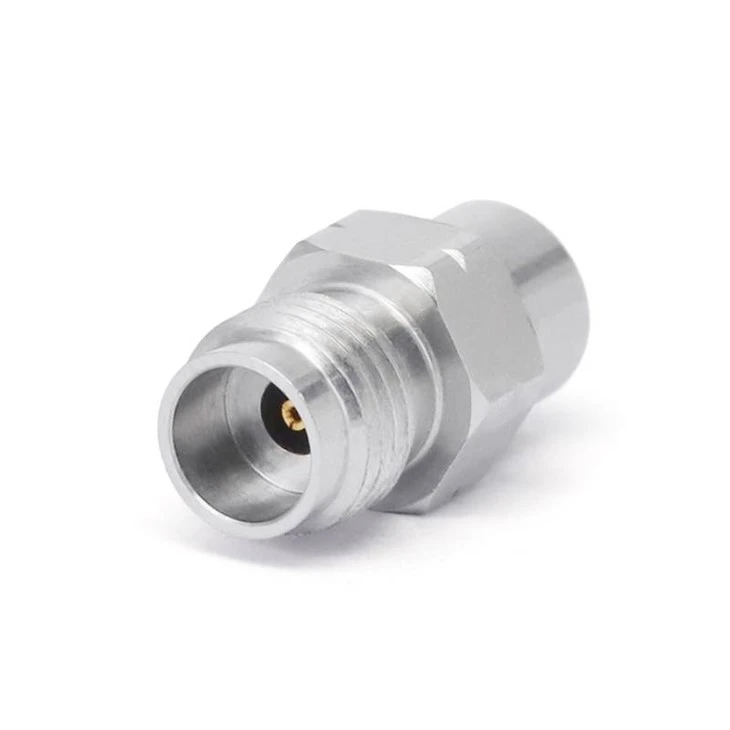

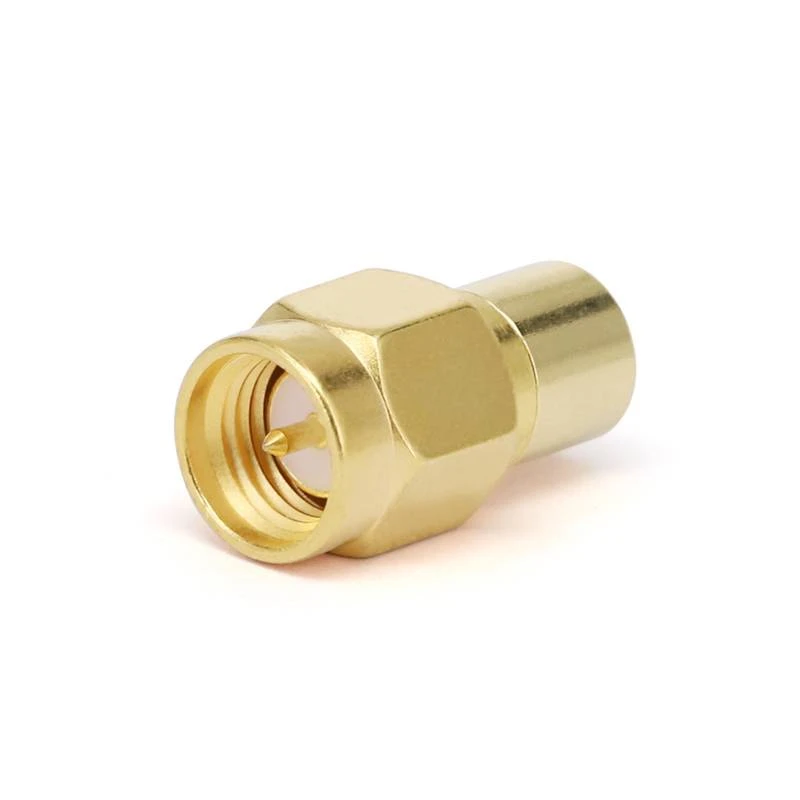

En cuanto a tipos, existen diferentes opciones de conectores disponibles para cargas de RF coaxiales. Algunos populares incluyen conectores de 2,92 mm, 2,4 mm y SMA. ElCargas de RF de 2,92 mmson conocidos por su rendimiento de alta frecuencia, capaces de manejar frecuencias de hasta 40 GHz. ElCargas de RF de 2,4 mmpuede llegar incluso más alto, con un rango de frecuencia que puede alcanzar hasta 50 GHz. y elCargas RF SMAse utilizan más comúnmente en aplicaciones de baja frecuencia, normalmente hasta 18 GHz.

Sin embargo, las cargas de RF coaxiales también tienen algunas limitaciones. Tienen una capacidad de manejo de potencia relativamente menor en comparación con las cargas de RF de guía de ondas. Esto significa que si necesita disipar una gran cantidad de potencia de RF, las cargas de RF coaxiales podrían no ser la mejor opción. Además, a medida que aumenta la frecuencia, las pérdidas en los cables coaxiales pueden volverse más significativas, lo que puede afectar el rendimiento general de la carga.

Cargas de RF de guía de ondas

Las cargas de RF de guía de ondas, por otro lado, utilizan guías de onda como medio de transmisión. Las guías de ondas son tubos metálicos huecos que guían ondas electromagnéticas. Por lo general, están hechos de materiales como latón, cobre o aluminio.

Una de las principales ventajas de las cargas de RF de guía de ondas es su alta capacidad de manejo de potencia. Las guías de ondas pueden manejar cantidades mucho mayores de potencia de RF en comparación con los cables coaxiales. Esto los hace ideales para aplicaciones de alta potencia, como sistemas de radar de alta potencia y aceleradores de partículas.

Las cargas de RF de guía de ondas también tienen menores pérdidas a altas frecuencias. Dado que las ondas electromagnéticas están confinadas dentro de la guía de ondas hueca, hay menos pérdida de radiación y menos interacción con el entorno circundante. Esto da como resultado un mejor rendimiento a altas frecuencias en comparación con las cargas de RF coaxiales.

Pero las cargas de RF de guía de ondas no están exentas de inconvenientes. Son menos flexibles que las cargas de RF coaxiales. Las guías de ondas son estructuras rígidas y es difícil doblarlas o enrutarlas alrededor de otros componentes. Esto puede hacer que la instalación e integración de cargas de RF de guías de ondas sea más desafiante, especialmente en espacios reducidos.

Otra limitación es su estrecho rango de frecuencia. Las guías de ondas están diseñadas para funcionar dentro de una banda de frecuencia específica y, fuera de esta banda, su rendimiento puede degradarse significativamente. Esto significa que debe seleccionar cuidadosamente el tamaño y tipo de guía de onda apropiados para sus requisitos de frecuencia específicos.

Tabla comparativa

Resumamos las diferencias entre cargas de RF coaxiales y de guía de ondas en una tabla:

Aplicaciones

La elección entre cargas de RF coaxiales y de guía de ondas depende en gran medida de la aplicación específica. Para aplicaciones donde la flexibilidad y un amplio rango de frecuencia son importantes, como en pruebas de laboratorio y sistemas inalámbricos a pequeña escala, las cargas de RF coaxiales suelen ser la opción preferida.

Por otro lado, para aplicaciones de alta potencia y alta frecuencia, como en sistemas de radar a gran escala y comunicaciones por satélite, las cargas de RF de guía de ondas son más adecuadas.

¿Cuál deberías elegir?

Cuando decide qué tipo de carga de RF utilizar, debe considerar sus requisitos específicos. Piense en la cantidad de energía que necesita disipar, el rango de frecuencia de su sistema, el espacio disponible y su presupuesto.

Si está trabajando en un proyecto con requisitos de energía limitados y necesidad de flexibilidad, las cargas de RF coaxiales son una excelente opción. Puede elegir entre una variedad de tipos de conectores y rangos de frecuencia para satisfacer sus necesidades. Echa un vistazo a nuestroCargas de RF de 2,92 mm,Cargas de RF de 2,4 mm, yCargas RF SMApara diferentes opciones de frecuencia.

Si se trata de aplicaciones de alta potencia y alta frecuencia, las cargas de RF de guía de ondas pueden ser el camino a seguir. Pero esté preparado para los desafíos de la instalación y la necesidad de seleccionar cuidadosamente el tamaño correcto de guía de ondas.
