¿Cuáles son las diferencias entre los circuladores de RF monolíticos e híbridos?

En el ámbito de la tecnología de radiofrecuencia (RF), los circuladores desempeñan un papel crucial en la gestión del flujo de señales de RF. Son dispositivos pasivos no recíprocos que permiten que las señales viajen en una dirección específica alrededor de los puertos. Dos tipos comunes de circuladores de RF son los circuladores monolíticos y los híbridos. Como proveedor de circuladores de RF, he sido testigo de primera mano de las características y aplicaciones únicas de estos dos tipos, y en este blog profundizaré en sus diferencias.

1. Diseño Estructural

Circuladores RF monolíticos

Los circuladores de RF monolíticos están construidos como una unidad única e integrada. Los componentes centrales, como el material de ferrita, los circuitos microstrip o stripline y las estructuras magnéticas, se fabrican en un solo sustrato. Esta construcción de una sola pieza ofrece varias ventajas. En primer lugar, proporciona un alto nivel de estabilidad mecánica. Dado que todos los componentes forman parte de una única estructura, existe menos riesgo de desalineación o falla mecánica debido a vibraciones o golpes externos.

En segundo lugar, el diseño compacto de los circuladores monolíticos los hace ideales para aplicaciones donde el espacio es escaso. Por ejemplo, en dispositivos de comunicación de formato pequeño, como radios portátiles o sistemas de radar en miniatura, el circulador monolítico se puede integrar fácilmente en el limitado espacio disponible.

Circuladores de RF híbridos

Los circuladores de RF híbridos, por otro lado, se construyen combinando múltiples componentes discretos. Estos componentes pueden incluir elementos de ferrita, conectores y placas de circuito impreso separados. La naturaleza modular de los circuladores híbridos permite una mayor flexibilidad en el diseño. Los ingenieros pueden elegir diferentes tipos de materiales de ferrita, conectores y configuraciones de circuitos según los requisitos específicos de la aplicación.

Sin embargo, esta modularidad también presenta algunos inconvenientes. Los múltiples componentes deben ensamblarse con cuidado, lo que aumenta el riesgo de desalineación. Una pequeña desalineación durante el proceso de montaje puede degradar significativamente el rendimiento del circulador, como aumentar la pérdida de inserción o reducir el aislamiento.

2. Características de desempeño

Pérdida de inserción

La pérdida de inserción es un parámetro de rendimiento crítico para los circuladores de RF, ya que representa la cantidad de potencia de señal que se pierde cuando la señal pasa a través del circulador. Los circuladores monolíticos generalmente tienen una menor pérdida de inserción en comparación con los circuladores híbridos. El diseño integrado de circuladores monolíticos reduce la cantidad de interfaces y discontinuidades en la ruta de la señal, lo que resulta en una menor atenuación de la señal.

En aplicaciones donde la intensidad de la señal es crucial, como en transmisores de RF de alta potencia, la menor pérdida de inserción de los circuladores monolíticos puede ayudar a mantener la integridad de la señal transmitida. Por ejemplo, en un sistema de comunicación por satélite, un circulador monolítico puede garantizar que la señal de RF de alta potencia del transmisor llegue a la antena con una pérdida mínima.

Los circuladores híbridos, debido a la construcción de sus componentes discretos, pueden tener una mayor pérdida de inserción. Las interfaces entre diferentes componentes pueden provocar reflejos y dispersión de la señal, lo que provoca una pérdida de energía adicional. Sin embargo, con un diseño cuidadoso y una selección de componentes de alta calidad, la pérdida de inserción de los circuladores híbridos se puede minimizar a un nivel aceptable para muchas aplicaciones.

Aislamiento

El aislamiento es otra métrica de rendimiento importante, que mide la capacidad del circulador para evitar que las señales se filtren entre puertos no adyacentes. Los circuladores monolíticos suelen ofrecer un buen rendimiento de aislamiento. La estructura integrada ayuda a contener los campos magnéticos y reducir el acoplamiento entre puertos.

En un sistema de comunicación, un alto aislamiento es esencial para evitar interferencias entre diferentes rutas de señal. Por ejemplo, en un sistema transceptor, el circulador necesita aislar el transmisor del receptor para evitar autointerferencias. Los circuladores monolíticos pueden lograr efectivamente este aislamiento, asegurando el correcto funcionamiento del transceptor.

Los circuladores híbridos también pueden proporcionar un alto aislamiento, pero requieren un diseño y ajuste más cuidadosos. Los componentes discretos deben organizarse y optimizarse para minimizar el acoplamiento entre puertos. En algunos casos, es posible que se requieran componentes de filtrado o blindaje adicionales para mejorar el rendimiento de aislamiento de los circuladores híbridos.

Respuesta de frecuencia

Los circuladores monolíticos suelen tener una respuesta de frecuencia más limitada en comparación con los circuladores híbridos. El diseño integrado de los circuladores monolíticos se optimiza para un rango de frecuencia específico durante el proceso de fabricación. Una vez fabricado, puede resultar complicado modificar la respuesta de frecuencia de un circulador monolítico.

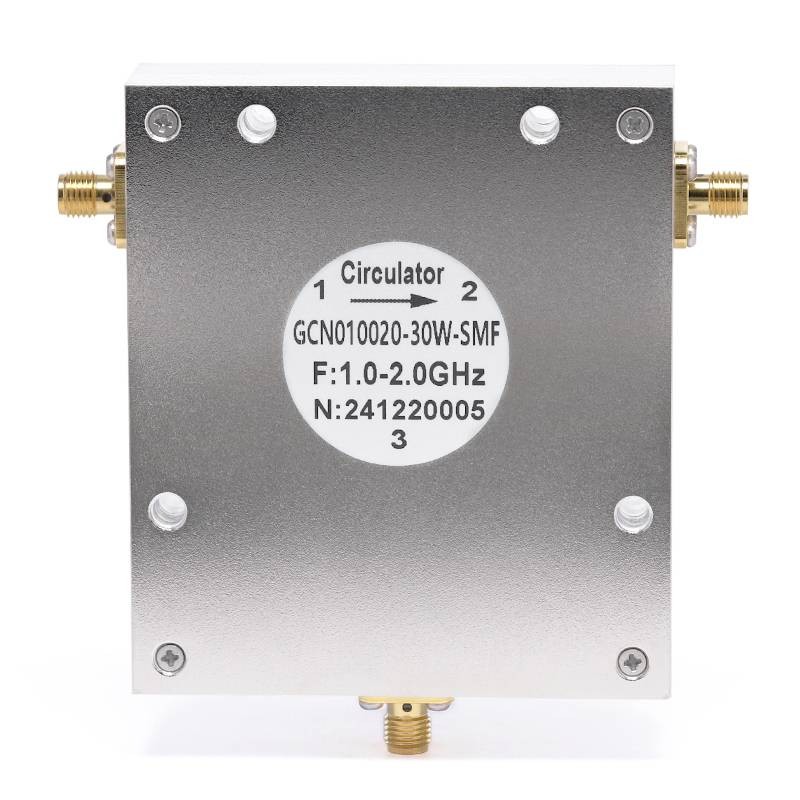

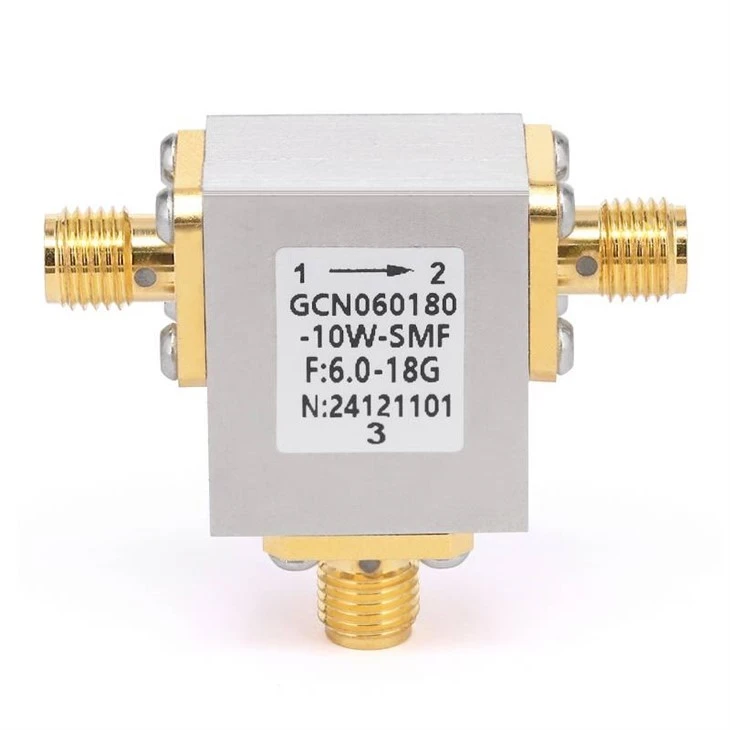

Los circuladores híbridos, con su diseño modular, ofrecen una mayor flexibilidad en la respuesta de frecuencia. Los ingenieros pueden seleccionar diferentes materiales de ferrita y configuraciones de circuitos para lograr un rango de frecuencia más amplio. Por ejemplo, si una aplicación requiere que un circulador funcione en una banda de frecuencia amplia, se puede diseñar un circulador híbrido para cumplir con este requisito. Ofrecemos una variedad de circuladores con diferentes rangos de frecuencia, comoCirculadores coaxiales de RF de 26,5 GHz,Circuladores coaxiales de RF de 40 GHz, yCirculadores coaxiales de RF de 18 GHz.

3. Consideraciones de costos y fabricación

Costo

Los circuladores monolíticos son generalmente más caros de fabricar que los circuladores híbridos. El proceso de fabricación de circuladores monolíticos implica técnicas avanzadas de fabricación de semiconductores, como la fotolitografía y la deposición de películas delgadas. Estos procesos requieren equipos especializados y ambientes de sala limpia, lo que aumenta el costo de producción.

Los circuladores híbridos, al estar compuestos por componentes discretos, pueden ser más rentables. Los componentes pueden provenir de diferentes proveedores y el proceso de ensamblaje es relativamente sencillo. Esto hace que los circuladores híbridos sean una opción más atractiva para aplicaciones sensibles a los costos.

Complejidad de fabricación

La fabricación de circuladores monolíticos es un proceso complejo y altamente especializado. Requiere un control preciso de los parámetros de fabricación para garantizar el rendimiento constante de los circuladores. Cualquier desviación en el proceso de fabricación puede provocar variaciones importantes en el rendimiento de los circuladores monolíticos.

Los circuladores híbridos, aunque requieren un montaje cuidadoso, tienen una complejidad de fabricación relativamente menor. Los componentes discretos se pueden probar y reemplazar fácilmente si es necesario durante el proceso de ensamblaje. Esto permite una mayor flexibilidad en el proceso de fabricación y puede reducir el tiempo de producción.

4. Aplicaciones

Circuladores RF monolíticos

Los circuladores de RF monolíticos se utilizan comúnmente en aplicaciones donde se requiere alto rendimiento, tamaño compacto y confiabilidad. En aplicaciones militares y aeroespaciales, como sistemas de radar y satélites de comunicaciones, se prefieren los circuladores monolíticos debido a su excelente rendimiento y alta confiabilidad. El tamaño compacto de los circuladores monolíticos también los hace adecuados para su uso en dispositivos de comunicación portátiles y sistemas de RF miniaturizados.

Circuladores de RF híbridos

Los circuladores de RF híbridos encuentran amplias aplicaciones en sistemas de comunicación comerciales, como estaciones base celulares y enrutadores Wi-Fi. La rentabilidad y la flexibilidad en el diseño los convierten en una opción popular para estas aplicaciones. Además, en proyectos de investigación y desarrollo donde los requisitos de frecuencia pueden cambiar, los circuladores híbridos se pueden modificar fácilmente para cumplir con los nuevos requisitos.

Conclusión

En resumen, los circuladores de RF monolíticos e híbridos tienen claras diferencias en términos de diseño estructural, características de rendimiento, costo y aplicaciones. Los circuladores monolíticos ofrecen alto rendimiento, tamaño compacto y alta confiabilidad, pero tienen un costo más alto y una flexibilidad de frecuencia limitada. Los circuladores híbridos, por otro lado, brindan mayor flexibilidad de diseño, rentabilidad y respuesta de frecuencia más amplia a expensas de un rendimiento potencialmente menor y una mayor complejidad de ensamblaje.

Como proveedor de circuladores de RF, entendemos las diversas necesidades de nuestros clientes. Ya sea que necesite un circulador monolítico de alto rendimiento para una aplicación crítica o un circulador híbrido rentable para un proyecto comercial, podemos ofrecerle la solución adecuada. Si está interesado en nuestros circuladores de RF o tiene algún requisito específico para su proyecto, no dude en contactarnos para una discusión detallada y una negociación de adquisiciones.

Referencias

• Pozar, DM (2011). Ingeniería de microondas (4ª ed.). Wiley.
• Collin, RE (2001). Fundamentos de la ingeniería de microondas (2ª ed.). Wiley.
• Bahl, IJ y Bhartia, P. (1988). Diseño de circuitos de estado sólido de microondas. Wiley.
