¿Cuál es el rango de frecuencia de los cables de prueba VNA?
Dejar un mensaje
Como proveedor de cables de prueba VNA, a menudo me preguntan sobre el rango de frecuencia de estos componentes esenciales en el campo de las pruebas y mediciones. En este blog, profundizaré en los detalles del rango de frecuencia de los cables de prueba VNA, por qué es importante y cómo afecta sus aplicaciones de prueba.
Comprensión de los cables de prueba VNA
VNA, o Vector Network Analyzer, es una poderosa herramienta que se utiliza para medir los parámetros de red de las redes eléctricas. Los cables de prueba VNA son el vínculo crucial entre el VNA y el dispositivo bajo prueba (DUT). Están diseñados para transmitir con precisión las señales de prueba desde el VNA al DUT y viceversa, garantizando mediciones confiables y precisas.
Los cables de prueba VNA están diseñados para cumplir con los exigentes requisitos de las pruebas de alta frecuencia. Vienen en varios tipos, incluidos cables flexibles, semirrígidos y adaptables, cada uno con su propio conjunto de características y aplicaciones. Puedes explorar nuestra amplia gama deCables de prueba VNApara encontrar el que se adapta a tus necesidades.
El rango de frecuencia de los cables de prueba VNA
El rango de frecuencia de los cables de prueba VNA es una especificación clave que determina la idoneidad del cable para diferentes aplicaciones de prueba. Se refiere al rango de frecuencias sobre el cual el cable puede transmitir señales de manera efectiva con niveles aceptables de atenuación, pérdida de retorno y estabilidad de fase.
Rango de baja frecuencia
La mayoría de los cables de prueba VNA pueden manejar frecuencias a partir de unos pocos kilohercios (kHz). A bajas frecuencias, las características eléctricas del cable son relativamente estables y la atenuación es mínima. Este rango de baja frecuencia se utiliza a menudo para pruebas eléctricas básicas, como medir la resistencia y capacitancia de componentes.
Rango de alta frecuencia
El límite de alta frecuencia de los cables de prueba VNA puede variar significativamente según el tipo y la construcción del cable. Para cables de prueba VNA flexibles estándar, el límite de frecuencia superior puede oscilar entre 26,5 GHz y 40 GHz. Estos cables se utilizan comúnmente en aplicaciones de prueba de microondas y RF de uso general.
Los cables semirrígidos, por otro lado, pueden ofrecer capacidades de frecuencia mucho más altas. Por lo general, pueden funcionar hasta 67 GHz o incluso más en algunos casos. Los cables semirrígidos se prefieren para aplicaciones de alto rendimiento donde se requieren bajas pérdidas y una excelente estabilidad de fase, como en las industrias aeroespacial y de defensa.
Los cables conformables son un compromiso entre cables flexibles y semirrígidos. Ofrecen un buen equilibrio entre flexibilidad y rendimiento de alta frecuencia, con rangos de frecuencia normalmente de hasta 40 GHz.
Importancia del rango de frecuencia
El rango de frecuencia de los cables de prueba VNA es de suma importancia por varias razones:
Precisión de medición
El uso de un cable de prueba VNA con un rango de frecuencia adecuado es esencial para realizar mediciones precisas. Si el rango de frecuencia del cable es demasiado bajo para la frecuencia de prueba, la atenuación de la señal será excesiva, lo que provocará lecturas inexactas. Por otro lado, utilizar un cable con un rango de frecuencia mucho mayor del necesario puede resultar más caro y puede que no proporcione ningún beneficio adicional.
Compatibilidad con el DUT
El rango de frecuencia del cable debe ser compatible con las características de frecuencia del dispositivo bajo prueba (DUT). Por ejemplo, si está probando un componente de RF de alta frecuencia que funciona a 30 GHz, necesita un cable de prueba VNA que pueda manejar frecuencias de hasta al menos 30 GHz.
Rendimiento del sistema
En un sistema de prueba VNA, el rendimiento general está fuertemente influenciado por el rendimiento de los cables de prueba. Un cable con un rango de frecuencia amplio y apropiado puede ayudar a mantener la integridad de las señales de prueba, asegurando que el VNA pueda medir con precisión los parámetros de red del DUT.
Factores que afectan el rango de frecuencia
Varios factores pueden afectar el rango de frecuencia de los cables de prueba VNA:
Construcción de cables
La construcción del cable, incluido el tipo de conductor, el material dieléctrico y el blindaje, desempeña un papel importante a la hora de determinar su rango de frecuencia. Por ejemplo, los cables con materiales dieléctricos de alta calidad, como PTFE (politetrafluoroetileno), pueden ofrecer un mejor rendimiento de alta frecuencia debido a sus características de baja pérdida.
Tipo de conector
El tipo de conectores utilizados en el cable también afecta su rango de frecuencia. Los conectores de alta calidad, como los conectores SMA (versión subminiatura A), de 2,92 mm y 1,85 mm, están diseñados para manejar altas frecuencias y proporcionar una buena conexión eléctrica. El uso de un tipo de conector incorrecto puede limitar el rendimiento de frecuencia del cable.
Longitud del cable
La longitud del cable puede afectar su rango de frecuencia. Los cables más largos generalmente tienen una atenuación mayor, especialmente a altas frecuencias. Por lo tanto, es importante elegir la longitud de cable adecuada según los requisitos de la prueba y el espacio disponible en la configuración de prueba.
Calibración y rango de frecuencia

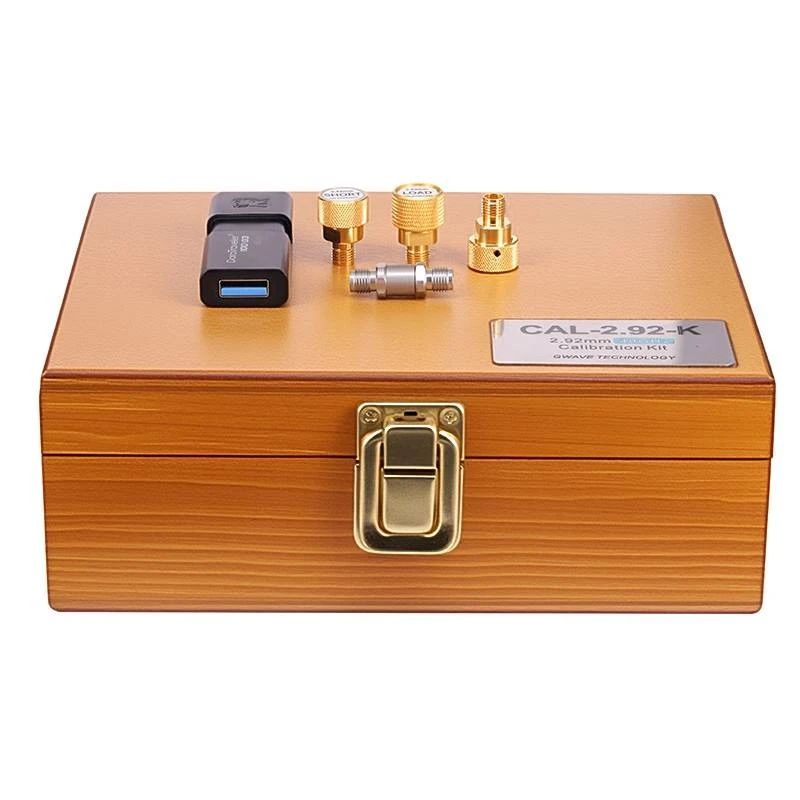

La calibración es un paso esencial en las pruebas de VNA para garantizar mediciones precisas.Kits de calibraciónse utilizan para compensar los errores introducidos por los cables de prueba, los conectores y el propio VNA.
El proceso de calibración normalmente se realiza en un rango de frecuencia específico. Es importante asegurarse de que el rango de frecuencia de calibración coincida con el rango de frecuencia de los cables de prueba VNA y el DUT. Si la calibración no se realiza correctamente, los resultados de la medición pueden ser inexactos, especialmente en los límites del rango de frecuencia.
Elegir el cable de prueba VNA adecuado según el rango de frecuencia
Al elegir un cable de prueba VNA, es fundamental considerar el rango de frecuencia de su aplicación de prueba. Aquí hay algunos pasos que le ayudarán a tomar la decisión correcta:
- Determinar la frecuencia de la prueba: Identifique el rango de frecuencia de las señales que necesita medir. Esto le dará una idea clara del rango de frecuencia mínimo requerido para el cable.
- Considere los requisitos de la solicitud: Si está trabajando en una aplicación de alto rendimiento, como pruebas 5G o comunicaciones por satélite, es posible que necesite un cable con un rango de frecuencia más amplio y superior. Para pruebas de uso general, puede ser suficiente un cable flexible estándar con un rango de frecuencia moderado.
- Evaluar las características del cable: observe otras características del cable, como atenuación, pérdida de retorno y estabilidad de fase, además del rango de frecuencia. Estos factores también pueden afectar la precisión de la medición y el rendimiento general del sistema de prueba.
Conclusión
El rango de frecuencia de los cables de prueba VNA es una especificación crítica que afecta directamente la precisión y confiabilidad de sus mediciones VNA. Como proveedor de cables de prueba VNA, entendemos la importancia de proporcionar cables con el rango de frecuencia adecuado para sus aplicaciones específicas.
Si está buscando cables de prueba VNA o tiene alguna pregunta sobre el rango de frecuencia y sus implicaciones, no dude en contactarnos. Nuestro equipo de expertos está listo para ayudarlo a elegir los mejores cables para sus necesidades de prueba y guiarlo a través del proceso de adquisición.
