Todo sobre conectores SMA
Dejar un mensaje
El conector SMA es un conector coaxial RF ampliamente utilizado, reconocido por su alto rendimiento y versatilidad . fue desarrollado por Bendix Scintilla en la década de 1950, y el nombre "SMA" representa señales .
1. características principales de los conectores SMA
Tamaño: los conectores SMA tienen una estructura compacta con un diámetro de conductor externo de 0 . 141 pulgadas, lo que los hace adecuados para aplicaciones con espacio limitado.
Rango de frecuencia: generalmente operan hasta 18 GHz, aunque algunas versiones de alto rendimiento pueden alcanzar 26 . 5 GHz o incluso más.
Impedancia: la mayoría de los conectores SMA son de 50 ohmios, que es la configuración estándar para sistemas de RF y microondas .
Mecanismo de acoplamiento: adopta un diseño de acoplamiento roscado con hilos de 1/4 de pulgada, 36 hilos por pulgada UNC, asegurando una conexión firme y estable con una fuerte resistencia a la vibración .
Materiales de SMA y procesos de tratamiento de superficie
La carcasa generalmente está hecha de latón y acero inoxidable, y se puede placarse (como el níquel, el oro) para mejorar la resistencia y conductividad de la corrosión .
El conductor central puede ser cobre de cobre, latón o berilio, con una superficie chapada en oro para lograr una transmisión de señal óptima .
Relación de onda estacionaria de voltaje (VSWR): los conectores SMA de alta calidad tienen un VSWR bajo (típicamente por debajo de 1 . 2: 1 por debajo de 12 GHz), lo que significa una transmisión de señal eficiente con una reflexión mínima.
2. Tipos de conectores SMA
Los conectores SMA vienen en varias configuraciones para adaptarse a diferentes aplicaciones:
Según los tipos de puertos, se pueden dividir en: Puerto SMA estándar, SMA de conexión rápida y polaridad inversa SMA .
Según los estilos estructurales, se pueden dividir en tipos de ángulo recto y derecho . Los conectores rectos se utilizan para las conexiones de la serie, mientras que los tipos de ángulo recto son adecuados para espacios ajustados . El diseño de flexión de grado90- de grado puede ahorrar espacio o reducir la tensión de cable .

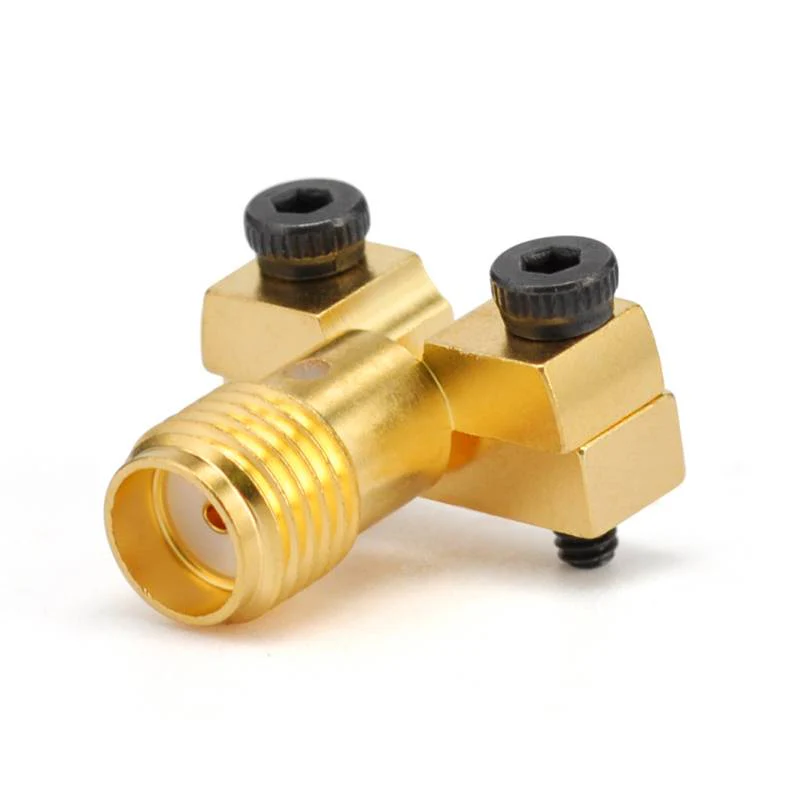

De acuerdo con los métodos de instalación, se pueden dividir en tipos regulares y de montaje en panel . Los conectores de montaje en panel están diseñados para la instalación en paneles o centros, con diversos tipos como 2- bridas de agujeros, 4-} bridas de agujeros y pendientes redondas .
3. usos comunes de SMA
En el campo de telecomunicaciones, los conectores SMA se usan ampliamente en estaciones base de teléfonos móviles, sistemas satelitales y equipos de comunicación inalámbrica .
En el equipo de prueba, se utilizan en dispositivos de prueba como osciloscopios, analizadores de red y generadores de señales .
En los sistemas de antena, los conectores SMA a menudo se usan para conectar antenas en sistemas inalámbricos .
En los circuitos de RF, se encuentran en muchos dispositivos RF, como amplificadores, filtros y mezcladores .
Notas
4. Capacidad de manejo de potencia:
Aunque los conectores SMA son adecuados para sistemas RF de baja potencia y media potencia, es posible que no sean adecuados para aplicaciones de alta potencia . para escenarios de mayor potencia, otros conectores como N-Type o 7/16- pueden ser más apropiados .
Durabilidad mecánica: en comparación con algunos conectores más grandes, los conectores SMA son relativamente frágiles, especialmente en términos de alineación de pines y resistencia de estrés mecánico . Por lo tanto, se debe tener un cuidado adicional durante el manejo e instalación .
Compatibilidad: al seleccionar conectores SMA, asegúrese de que los conectores masculinos y femeninos coincidan en términos de tamaño de hilo e impedancia para garantizar una buena conexión . también pueden interconectarse con 2 . 92 mm y 3.5 mm.
