Conjuntos de cables semirrigidos

Los conjuntos de cable semirrígidos son productos de alto rendimiento ampliamente utilizados en la frecuencia de radio (RF) y los campos de microondas, capaces de cumplir con una variedad de requisitos complejos de transmisión de conexión y señal . La estructura semi-rígida permite que el cable mantenga una forma fija . Una vez que una vez sea, es menos probable que cambie o de aojo, asegurando la confiabilidad de la conexión y la estabilidad de la señal y la estabilidad de la señal de la señal de la calificación y la estabilización de la señal de la señal de la calificación y la estabilidad de la señal de la calificación y la estabilidad de la señal de la calificación y la estabilidad de la señal de la calificación y la estabilidad de la señal de la calificación y la estabilidad de la señal de la calificación y la estabilidad de la calificación de la calificación y la estabilidad de la calificación de la calificación y la estabilidad de la señal de la calificación y la estabilidad de la calificación de la calificación y la estabilidad. Transmisión . Por lo tanto, es adecuado para sistemas de cableado complejos con requisitos de alta estabilidad .

The product comes in a wide range of models. Take the FR710S & FR710/GUT - 085 086" series as an example. Different models are suitable for different frequency ranges and device interfaces. For instance, the FR710S - SMMSMM - XXX model is equipped with SMA male connectors, has a frequency range from DC to 26.5GHz, y una relación de onda estacionaria de pérdida/voltaje de 1.30.

El contacto central está hecho de cobre de latón o berilio chapado en oro . Para el contacto externo, puede elegir entre latón plato de oro, cobre de berilio placionado de oro, acero inseguido pasivado, etc. . El material principal del cuerpo es similar, que tiene una buena conductividad eléctrica y resistencia a la corrosión .}} PTFE . El conductor central del cable es de acero cubierto de cobre plateado, y la capa aislante es sólida PTFE . La vaina no puede estar hecha sin material o FEP, lo que asegura el rendimiento de la transmisión de la señal de la señal.

Debido a su excelente rendimiento, los conjuntos de cable semirrígidos juegan un papel crucial en numerosos campos con requisitos estrictos para la transmisión de señal . Se usan ampliamente en diversas industrias, como comunicaciones, electrónica y aeroespacial .

El equipo de guerra electrónica debe funcionar en entornos de interferencia electromagnética de alta intensidad . La alta efectividad de blindaje y el rendimiento eléctrico estable de los conjuntos de cable semirrígidos los convierten en una opción ideal para conexiones internas en equipos de guerra electrónicos .

En los complejos sistemas de naves espaciales, los conjuntos de cable semirrígidos se utilizan para conectar varios instrumentos y dispositivos .

1. Para conjuntos de cable de longitud personalizada, no olvide dejar su información de longitud en la página de pago;
2. Todos los conjuntos de cables se pueden proporcionar con pares o grupos de fase; Si necesita que los cables coincidan en fase, envíenos el correo electrónico: sales@flexirf.com

FR710S & FR710/GUT -085 086 "Conjunto de cable semi-rígido
	Diámetro del material de estructura (mm)
	1	Director interno	Acero cubierto de cobre plateado	0.51±0.0127
	2	Aislante	Ptfe sólido	1.688±0.0254
	3	Director externo	Cobre/cobre	2.2±0.05

Atenuación, energía (condición de prueba a nivel de mar de 20 grados)
Frecuencia (GHz)	0.5	1	5	10	20
Atenuación (db/m)	0.446	0.640	1.506	2.215	3.29
Poder (W)	190.3	133.2	57.2	39.3	26.7

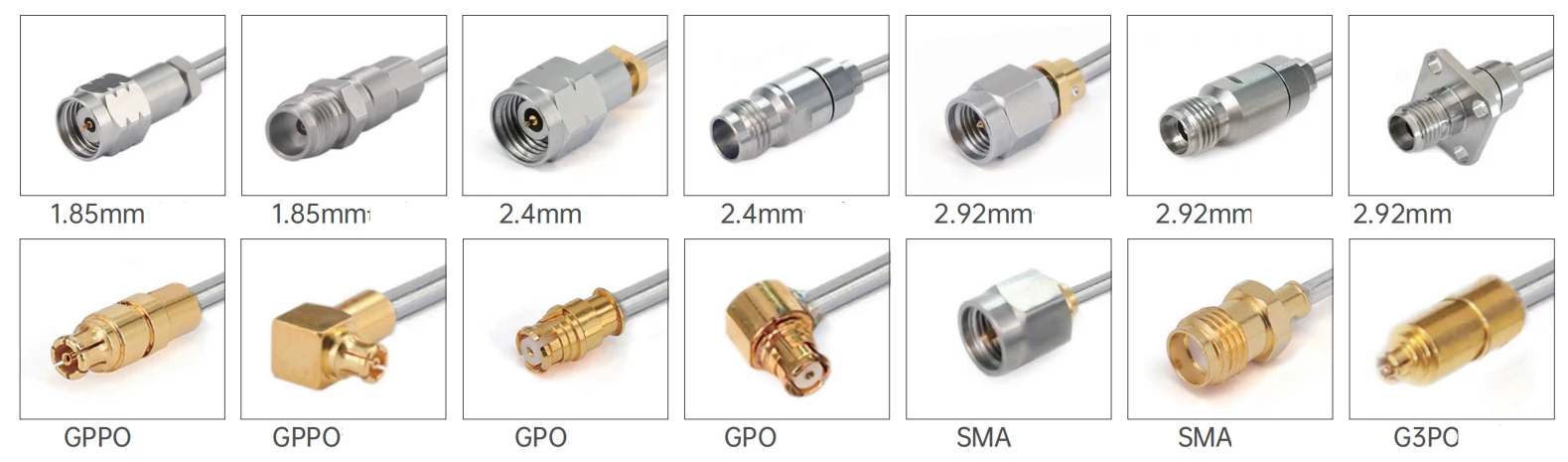

Modelos comunes e indicadores técnicos
Imagen	Sku	Conector 1	Conector 2	Frecuencia	Pérdida de retorno/VSWR

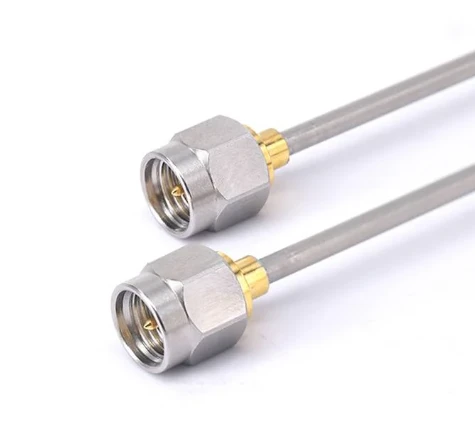

	FR710S-SMMSMM-XXX	SMA hombre	SMA hombre	DC -26.5 GHZ	1.30

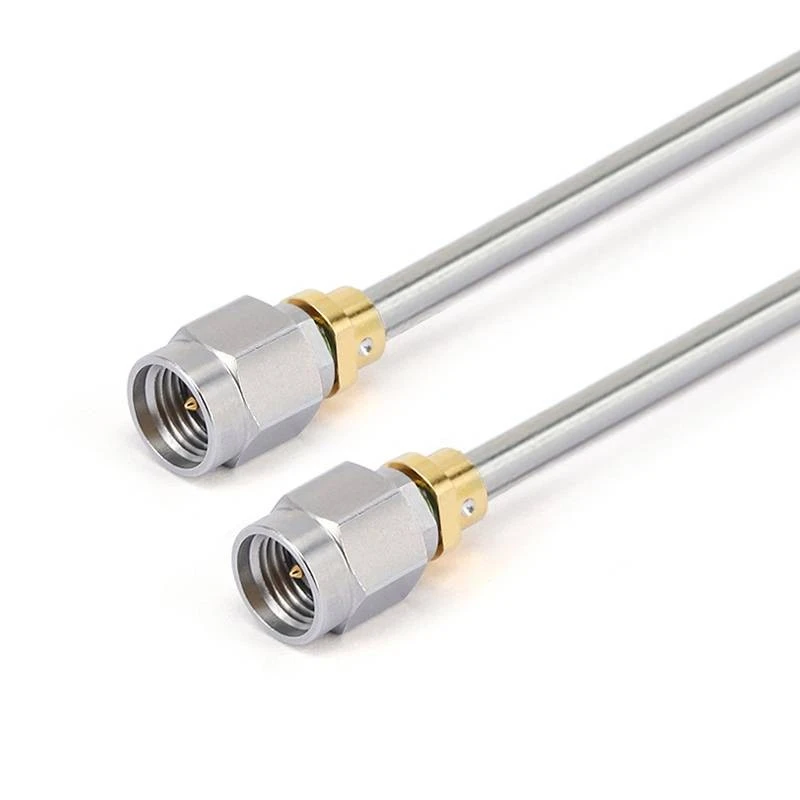

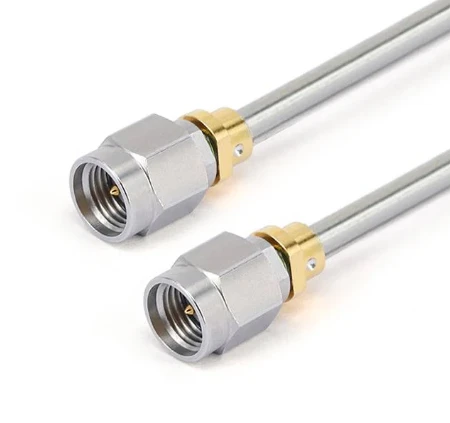

	FR710S -292 M292M-XXX	Macho de 2.92 mm	Macho de 2.92 mm	DC -40 GHZ	1.35

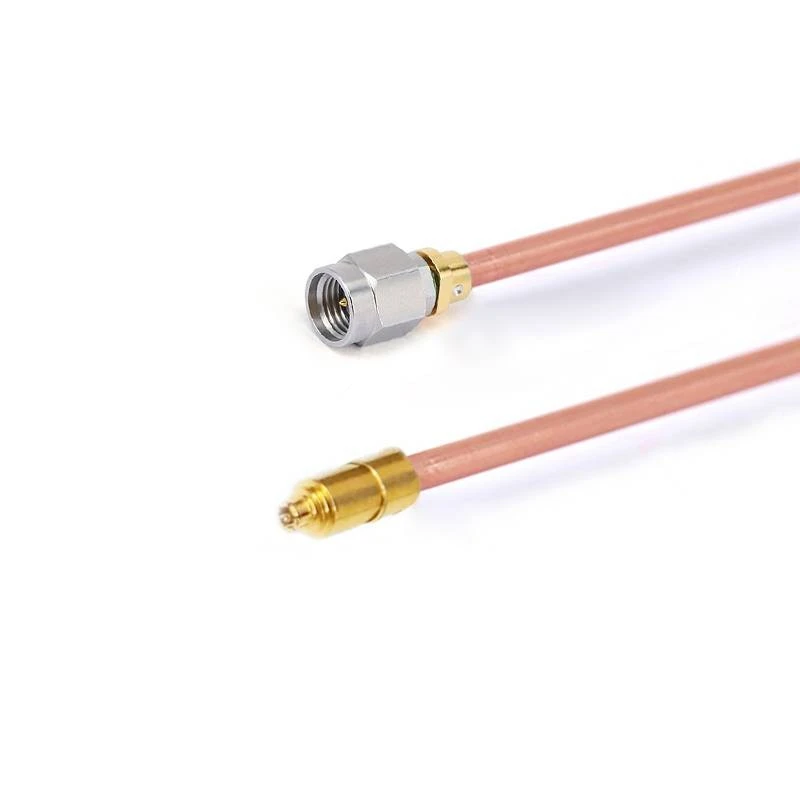

	Fr 710-292 mg3pf-xxx	Macho de 2.92 mm	G3PO (SMPS) Hembra	DC -40 GHZ	14dB

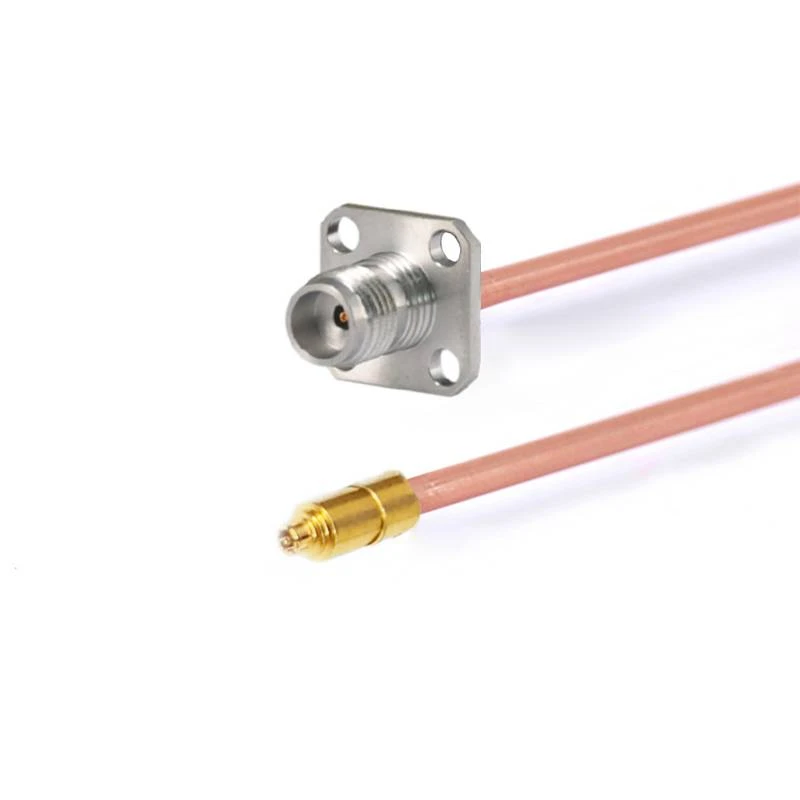

	Fr 710-292 ffg3pf-xxx	Macho de 2.92 mm con brida de 4 agujeros	G3PO (SMPS) Hembra	DC -40 GHZ	14dB
	Fr 710-185 mg3pf-xxx	Masculino de 185 mm	G3PO (SMPS) Hembra	DC -67 GHZ	10dB
	FR 710-185 FG3PF-XXX	Hembra de 185 mm	G3PO (SMPS) Hembra	DC -67 GHZ	10dB
	Fr 710-185 ffg3pf-xxx	185 mm de hembra con brida de 4 hoyos	G3PO (SMPS) Hembra	DC -67 GHZ	10dB

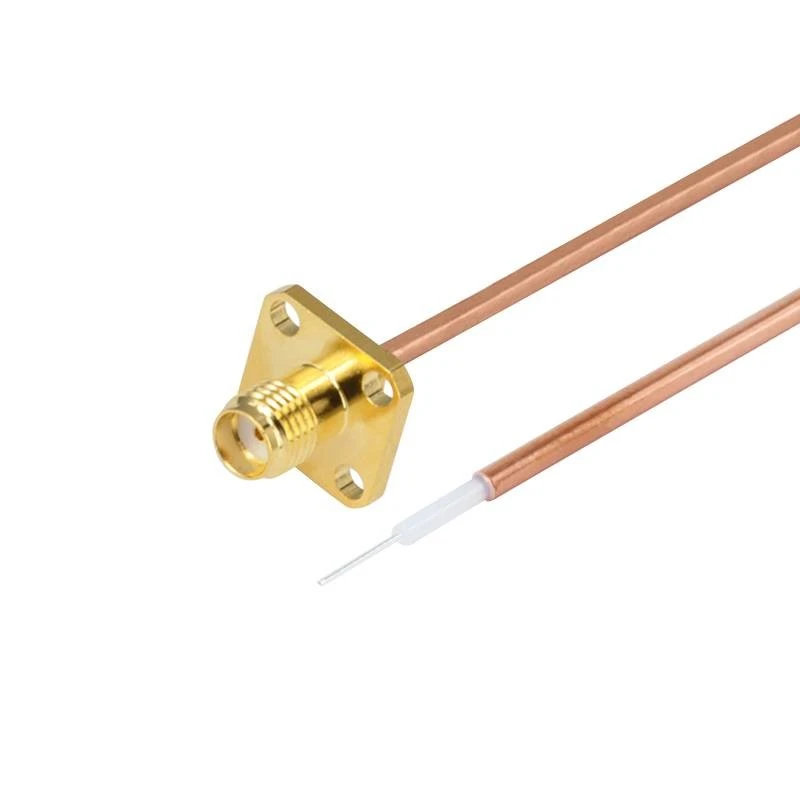

	Fr 710- Smff 000- xxx	SMA hembra con brida de 4 hoyos	Abierto	DC -18 GHZ	1.30
	Fr 710- Smff 000- xxx	SMA mujer	Abierto	DC -18 GHZ	1.30
	Fr 710-292 F 000- xxx	2.92 mm de hembra	Abierto	DC -40 GHZ	1.35

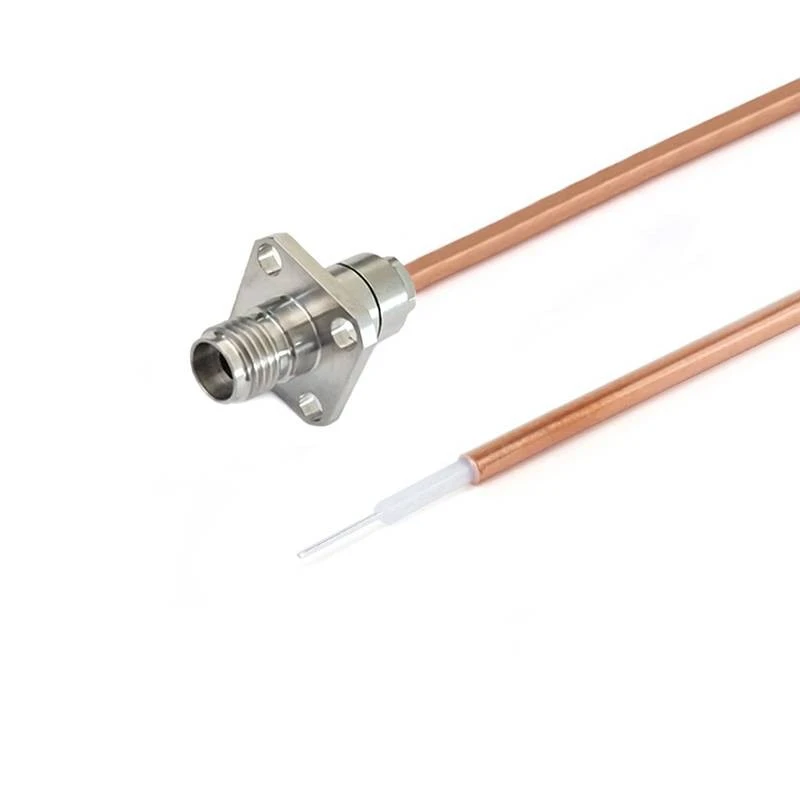

	Fr 710-292 F 000- xxx	2.92 mm de hembra con brida de 4 agujeros	Abierto	DC -40 GHZ	1.35
	Fr 710-24 F 000- xxx	2.4 mm hembra	Abierto	DC -50 GHZ	1.44
	Fr 710-24 ff 000- xxx	2.4 mm hembra	Abierto	DC -50 GHZ	1.44
	Fr 710-185 F 000- xxx	1,85 mm de hembra	Abierto	DC -67 GHZ	1.50
	Fr 710-185 ff 000- xxx	1,85 mm de hembra con brida de 4 hoyos	Abierto	DC -67 GHZ	1.50
