Serie de establo de fase de baja pérdida
En los campos de borde de corte actual, como la comunicación, las pruebas electrónicas y la medición, la estabilidad de la transmisión de señal y las características de baja pérdida se han convertido en factores centrales que determinan el rendimiento de los sistemas, y los requisitos relevantes se están volviendo cada vez más estrictos .
Descripción
Introducción al producto
En los campos de borde de corte de hoy, como la comunicación, las pruebas electrónicas y la medición, la estabilidad de la transmisión de señal y las características de baja pérdida se han convertido en factores centrales que determinan el rendimiento de los sistemas, y los requisitos relevantes se están volviendo cada vez más estrictos . la baja de la pérdida de la pérdida de la pérdida de la fase y los ascensos de cable de fase estable con su desempeño extraordinario, desempeñando un rol de una aplicación numerosa en numerosos escenarios de la aplicación de la aplicación y el colocación de la capacidad de presentación de la aplicación y la colocación de la base de los que se extienden con el rendimiento de la base de la aplicación y la colocación de un rendimiento. y transmisión de señal eficiente .
Características de la estructura del producto
Excelentes características de baja pérdida:
Exhiben un rendimiento de pérdida de bajo extremadamente excepcional en diferentes condiciones de frecuencia . Tomando el modelo FRU1/GT147A (40GHz) como ejemplo, incluso en un entorno de alta frecuencia de hasta 40 GHz, su atenuación es solo 2 .} 85 dB por metro.
Excelente estabilidad de fase:
Poseen características de fase altamente estables . Por ejemplo, cuando el FRU1/GT147A funciona a una frecuencia de 10 GHz, su estabilidad de fase mecánica puede alcanzar 10 GHz/3 grados; Cuando la frecuencia es de 18 GHz, puede alcanzar 18 GHz/5 grados . Fase estable puede suprimir efectivamente las fluctuaciones de fase durante la transmisión de la señal, evitando en gran medida la distorsión de la señal y la interferencia causada por fases inestables . para los sistemas de comunicación y el equipo de prueba con los requisitos extremadamente altos, esta característica es la clave para garantizar la operación estable y el alto desempeño de los sistemas de los sistemas.
Cobertura de frecuencia amplia:
Los productos tienen un amplio rango de cobertura de frecuencia, que abarca desde la corriente continua (DC) hasta 110GHz . diferentes modelos de conjuntos de cables se pueden adaptar con precisión a diferentes rangos de frecuencia para cumplir con diversos requisitos de aplicaciones .
Aplicación de productos
In microwave anechoic chamber testing, they connect test equipment and devices under test, and their stable signal transmission characteristics ensure the accuracy and reliability of test results. As key connecting components in instruments such as network analyzers and spectrum analyzers, they guarantee the precise measurement of weak signals by the instruments, providing strong support for the research and development of electronic products and quality inspection.
Notas importantes
1. Para conjuntos de cable de longitud personalizada, no olvide dejar su información de longitud en la página de pago;
2. Todos los conjuntos de cables se pueden proporcionar con pares o grupos de fase; Si necesita que los cables coincidan en fase, envíenos el correo electrónico: sales@flexirf.com
Datos de especificación del producto
|

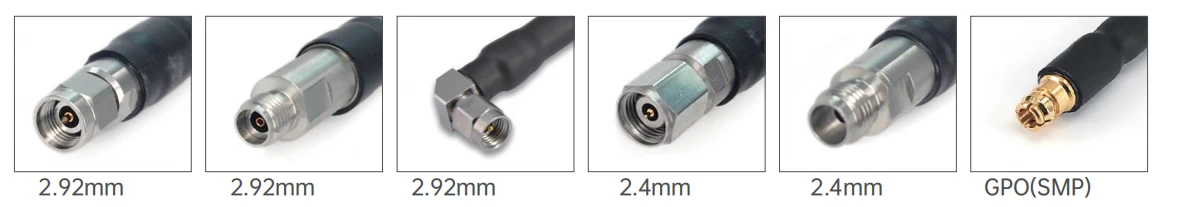

Configuración |
|
|

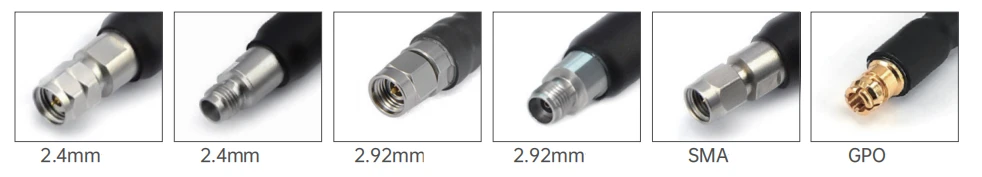

Conector 1 Tipo |
1.85 mm/2.4 mm/2.92 mm/sma/g3po/gppo/n/tnc |
|
Conector 1 Impedancia |
50 ohmios |
|
Conector 1 polaridad |
Estándar |
|
Tipo de conector 2 |
1.85 mm/2.4 mm/2.92 mm/sma/g3po/gppo/n/tnc |
|
Conector 2 Impedancia |
50 ohmios |
|
Conector 2 polaridad |
Estándar |
|
Método de montaje del conector |
Ninguno |
|
Estilo del cuerpo del conector |
Ángulo recto y recto |
|
Información sobre materiales |
|
|
Contacto central |
Chapado en oro de latón, berilio de oro de cobre chapado en |
|
Contacto externo |
Gold de latón chapado en chapado de cobre berilio chapado en acero inoxidable pasivado |
|
Cuerpo |
Gold de oro chapado, oro de cobre berilio, acero inoxidable pasivado |
|
Dieléctrico |
PEI/PTFE |
|
Datos ambientales |
|
|
Rango de temperatura |
-40 grado a +165 grado |
|
2011/65/UE (ROHS) |
Obediente |
Tipo de producto
| FRU1/GT147A Conjunto de cable de fase estable de baja pérdida (40 GHz) | ||||
 |
Estructura Diámetro del material (mm) |
|||
|
1 |
Director interno |
Acero cubierto de cobre plateado |
0.91±0.05 |
|
|
2 |
Aislante |
Ptfe sólido |
2.69±0.05 |
|
|
3 |
Blindaje interno |
Banda de cobre plateada |
2.86±0.05 |
|
|
4 |
Blindaje externo |
Trenzado de alambre de cobre plateado |
3.28±0.05 |
|
|
5 |
chaqueta |
FEP |
3.73±0.13 |
|
| Atenuación, energía (condición de prueba a nivel de mar de 20 grados) | |||||
|
Frecuencia (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Atenuación (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Poder (W) |
380 |
120 |
90 |
75 |
65 |
| Propiedades eléctricas y mecánicas | |||||||
|
Frecuencia (GHz) |
Impedancia (Ω) |
Tasa de transmisión |
Capacidad |
Protector |
Temperatura de funcionamiento rango |
Radio de flexión mínimo |
Mecánico estabilidad de la fase |
|
40 |
50 |
77% |
86 pf/m |
>100dB |
-65 grado ~ +165 grado |
6.35 mm |
10GHz/3 grados 18GHz/5 grados |
|
Modelos comunes e indicadores técnicos
|
|||||||
|

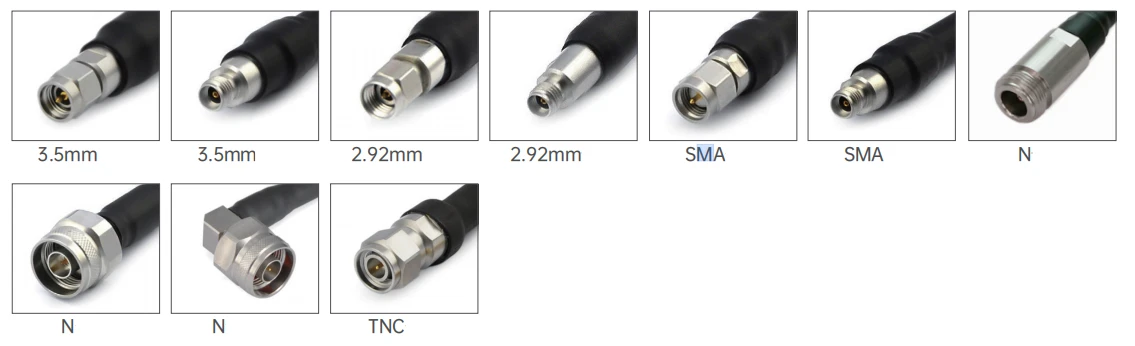

Imagen |
Sku |
Conector 1 |
Conector 2 |
Frecuencia |
Pérdida de retorno/VSWR |
|
|

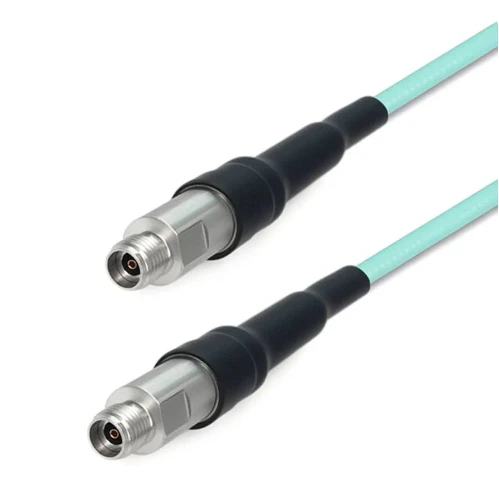

Fru 1-292 F292F-XXX |
2.92 mm de hembra |
2.92 mm de hembra |
DC -40 GHZ |
1.44 |
|
|
Fru 1-292 m292m-xxx |
2.92 mm macho |
2.92 mm macho |
DC -40 GHZ |
1.44 |
|
|

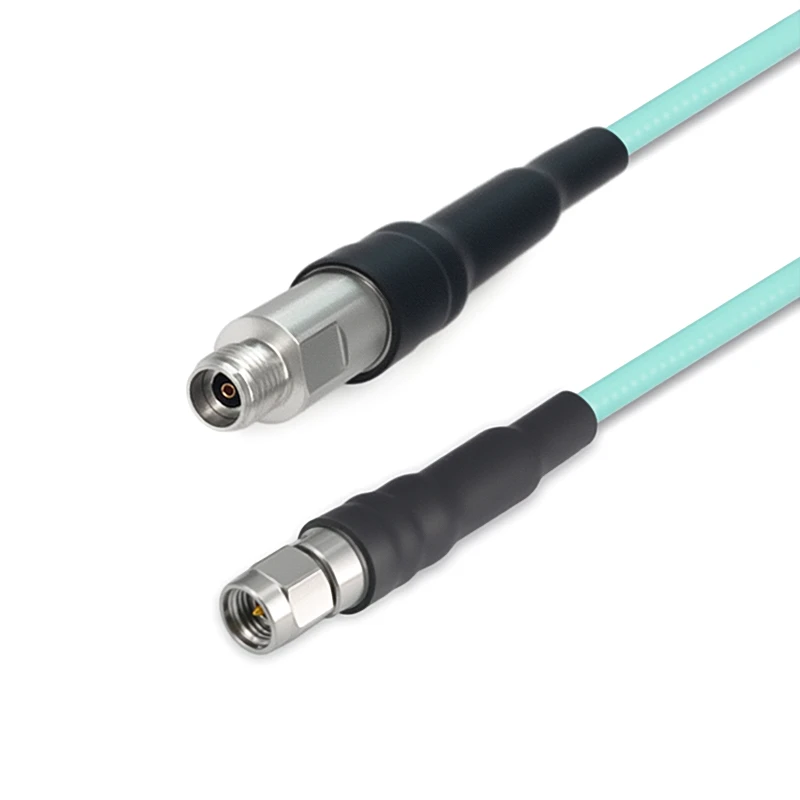

Fru 1-292 m292f-xxx |
2.92 mm macho |
2.92 mm de hembra |
DC -40 GHZ |
1.44 |
| FRU2/GT3506 Conjunto de cable de fase estable de baja pérdida (65 GHz) | ||||
|
|
Estructura Diámetro del material (mm) |
|||
|
1 |
Director interno |
Acero cubierto de cobre plateado |
0.51±0.05 |
|
|
2 |
Aislante |
Ptfe sólido |
1.38±0.05 |
|
|
3 |
Blindaje interno |
Banda de cobre plateada |
1.58±0.05 |
|
|
4 |
Blindaje externo |
Trenzado de alambre de cobre plateado |
1.90±0.05 |
|
|
5 |
chaqueta |
FEP |
2.20±0.13 |
|
| Atenuación, energía (condición de prueba a nivel de mar de 20 grados) | ||||||||||
|
Frecuencia (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Atenuación (db/m) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Poder (W) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Propiedades eléctricas y mecánicas | |||||||
|
Frecuencia (GHz |
Impedancia (Ω) |
Tasa de transmisión |
Capacidad |
Protector |
Temperatura de funcionamiento rango |
Radio de flexión mínimo |
Voltaje de soporte dieléctrico |
|
67 GHz |
50Ω |
82% |
94pf/m |
>90dB |
-55 grado ~ +125 grado |
11 mm |
800V@DC |
|
Modelos comunes e indicadores técnicos
|
|||||||
|

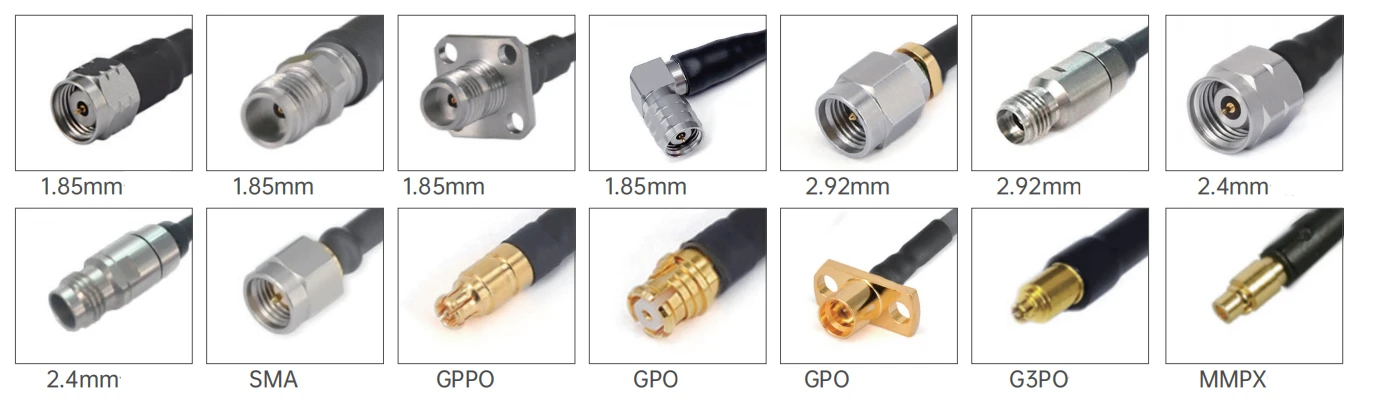

Imagen |
Sku |
Conector 1 |
Conector 2 |
Frecuencia |
Pérdida de retorno/VSWR |
|
|
Fru 2- SMMSMM-XXX |
SMA Hombre |
SMA Hombre |
DC -26.5 GHZ |
1.30 |
|
|
Fru 2- SMMGPF-XXX |
SMA Hombre |
GPO (SMP) Hembra |
DC -26.5 GHZ |
1.35 |
|
|
Fru 2- smmgpwf-xxx |
SMA Hombre |
GPO (SMP) Hembra con ángulo recto |
DC -26.5 GHZ |
12dB |
|
|
Fru 2- Smmgppf-xxx |
SMA Hombre |
GPO (Mini-SMP) Hembra |
DC -26.5 GHZ |
13dB |
|
|
Fru 2- smmgppwf-xxx |
SMA Hombre |
GPO (mini-SMP) Hembra con ángulo recto |
DC -26.5 GHZ |
12dB |
|
|
Fru 2- SMFFGPF-XXX |
SMA hembra con brida de 4 hoyos |
GPO (SMP) Hembra |
DC -18 GHZ |
1.30 |
|
|
Fru 2- smffgppf-xxx |
SMA hembra con brida de 4 hoyos |
GPO (Mini-SMP) Hembra |
DC -18 GHZ |
16dB |
|
|
Fru 2-292 m292m-xxx |
2.92 mm macho |
2.92 mm macho |
DC -40 GHZ |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2.92 mm macho |
GPO (SMP) Hembra |
DC -40 GHZ |
14dB |
|
|

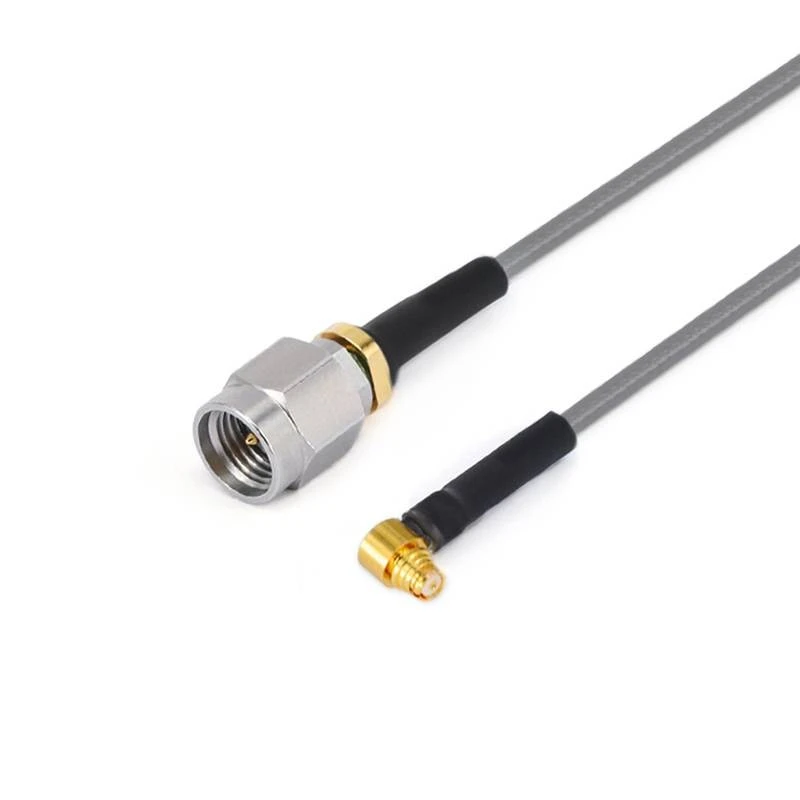

Fru 2-292 mgpwf-xxx |
2.92 mm macho |
GPO (SMP) Hembra con ángulo recto |
DC -40 GHZ |
12dB |
|
|
Fru 2-292 mmmpxm-xxx |
2.92 mm macho |
Mmpx macho |
DC -40 GHZ |
14dB |
|
|
Fru 2-292 mmmpxf-xxx |
2.92 mm macho |
Mmpx hembra |
DC -40 GHZ |
14dB |
|
|
Fru 2-292 mg3pf-xxx |
2.92 mm macho |
G3PO (SMPS) Hembra |
DC -40 GHZ |
14dB |
|
|
Fru 2-292 mgppwf-xxx |
2.92 mm macho |
GPO (mini-SMP) Hembra con ángulo recto |
DC -40 GHZ |
12dB |
|
|
Fru 2-292 m24m-xxx |
2.92 mm macho |
Macho de 2.4 mm |
DC -40 GHZ |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2.92 mm macho |
GPO (Mini-SMP) Hembra |
DC -40 GHZ |
14dB |
|
|
Fru 2-292 fg3pf-xxx |
2.92 mm de hembra |
G3PO (SMPS) Hembra |
DC -40 GHZ |
14dB |
|
|
Fru 2-292 ffg3pf-xxx |
2.92 mm de hembra con brida de 4 agujeros |
G3PO (SMPS) Hembra |
DC -40 GHZ |
14dB |
|
|

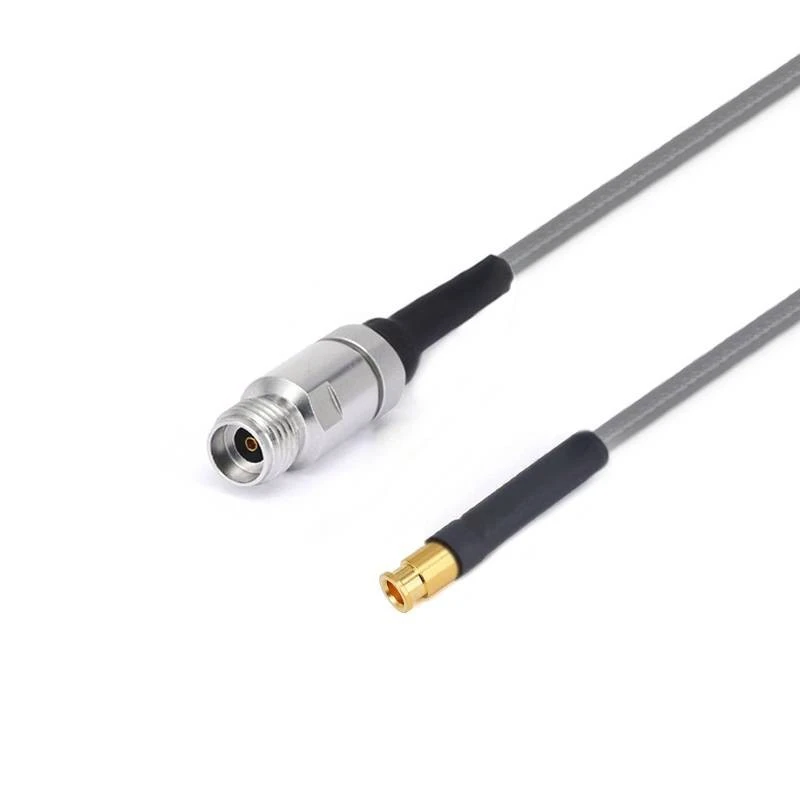

Fru 2-292 fmmpxm-xxx |
2.92 mm de hembra |
Mmpx macho |
DC -40 GHZ |
14dB |
|
|
Fru 2-292 ffmmpxm-xxx |
2.92 mm de hembra con brida de 4 agujeros |
Mmpx macho |
DC -40 GHZ |
14dB |
|
|
Fru 2-292 ffgpf-xxx |
2.92 mm de hembra con brida de 4 agujeros |
GPO (SMP) Hembra |
DC -40 GHZ |
14dB |
|
|
Fru 2-24 m24m-xxx |
Macho de 2.4 mm |
Macho de 2.4 mm |
DC -50 GHZ |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
Macho de 2.4 mm |
GPO (SMP) Hembra |
DC -40 GHZ |
14dB |
|
|
Fru 2-24 mgpwf-xxx |
Macho de 2.4 mm |
GPO (SMP) Hembra con ángulo recto |
DC -40 GHZ |
12dB |
|
|
Fru 2-24 mmmpxm-xxx |
Macho de 2.4 mm |
Mmpx macho |
DC -50 GHZ |
10dB |
|
|
Fru 2-24 mmmpxm-xxx |
Macho de 2.4 mm |
Mmpx macho |
DC -50 GHZ |
10dB |
|
|
Fru 2-24 mgppf-xxx |
Macho de 2.4 mm |
GPO (Mini-SMP) Hembra |
DC -50 GHZ |
10dB |
|
|
Fru 2-24 mgppwf-xxx |
Macho de 2.4 mm |
GPO (mini-SMP) Hembra con ángulo recto |
DC -50 GHZ |
10dB |
|
|
Fru 2-24 ffgpf-xxx |
Hembra de 2.4 mm con brida de 4 orificios |
GPO (SMP) Hembra |
DC -50 GHZ |
10dB |
|
|
Fru 2-24 ffgppf-xxx |
Hembra de 2.4 mm con brida de 4 orificios |
GPO (Mini-SMP) Hembra |
DC -50 GHZ |
10dB |
|
|

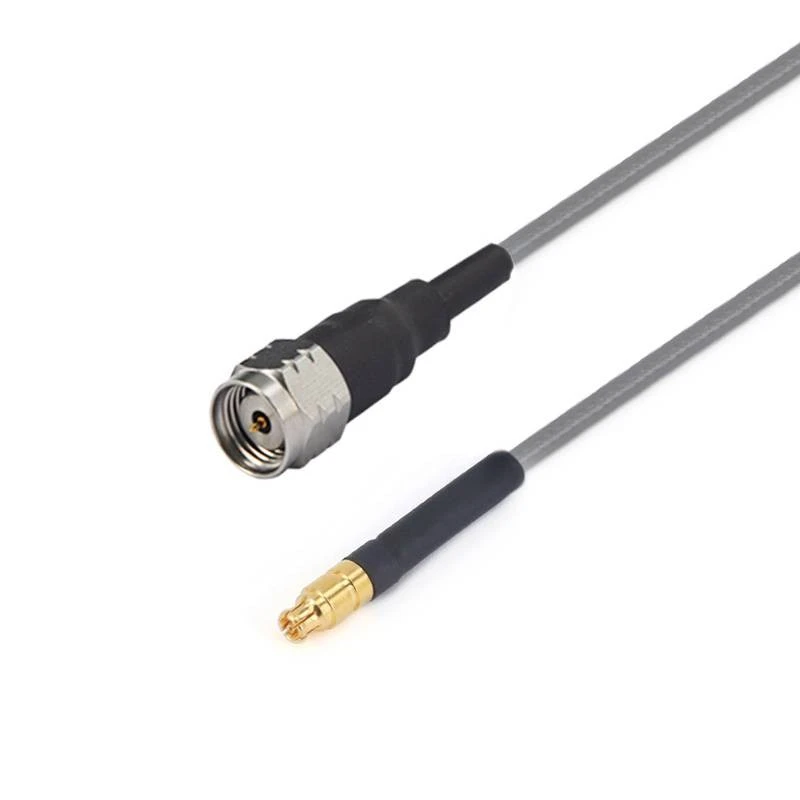

Fru 2-185 mgppf-xxx |
1.85 mm macho |
GPO (Mini-SMP) Hembra |
DC -67 GHZ |
10dB |
|
|
Fru 2-185 wmgppf-xxx |
1,85 mm macho con ángulo recto |
GPO (Mini-SMP) Hembra |
DC -67 GHZ |
10dB |
|
|
Fru 2-185 mg3pf-xxx |
1.85 mm macho |
G3PO (SMPS) Hembra |
DC -67 GHZ |
10dB |
|
|
Fru 2-185 mmmpxm-xxx |
1.85 mm macho |
Mmpx macho |
DC -67 GHZ |
10dB |
|
|
Fru 2-185 mmmpxf-xxx |
1.85 mm macho |
Mmpx hembra |
DC -67 GHZ |
10dB |
|
|
Fru 2-185 fgppf-xxx |
1,85 mm de hembra |
GPO (Mini-SMP) Hembra |
DC -67 GHZ |
10dB |
|
|
Fru 2-185 ffgppf-xxx |
1,85 mm de hembra con brida de 4 hoyos |
GPO (Mini-SMP) Hembra |
DC -67 GHZ |
10dB |
|
|
Fru 2-185 fg3pf-xxx |
1,85 mm de hembra |
G3PO (SMPS) Hembra |
DC -67 GHZ |
10dB |
|
|
Fru 2-185 ffg3pf-xxx |
1,85 mm de hembra con brida de 4 hoyos |
GPO (Mini-SMP) Hembra |
DC -67 GHZ |
10dB |
|
|
Fru 2-185 fmmpxm-xxx |
1,85 mm de hembra |
Mmpx macho |
DC -67 GHZ |
10dB |
|
|
Fru 2-185 fmmpxf-xxx |
1,85 mm de hembra |
Mmpx hembra |
DC -67 GHZ |
10dB |
| FRU3/GT3507 Conjunto de cable de fase estable de baja pérdida (40 GHz) | ||||
|
|
Estructura Diámetro del material (mm) |
|||
|
1 |
Director interno |
Acero cubierto de cobre plateado |
0.91±0.05 |
|
|
2 |
Aislante |
Ptfe sólido |
2.69±0.05 |
|
|
3 |
Blindaje interno |
Banda de cobre plateada |
2.86±0.05 |
|
|
4 |
Blindaje externo |
Trenzado de alambre de cobre plateado |
3.28±0.05 |
|
|
5 |
chaqueta |
FEP |
3.73±0.13 |
|
| Atenuación, energía (condición de prueba a nivel de mar de 20 grados) | |||||
|
Frecuencia (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Atenuación (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Poder (W) |
380 |
120 |
90 |
75 |
65 |
|
Propiedades eléctricas y mecánicas |
|||||||
|
Frecuencia (GHz) |
Impedancia (Ω) |
Tasa de transmisión |
Capacidad |
Protector |
Temperatura de funcionamiento rango |
Radio de flexión mínimo |
Mecánico estabilidad de la fase |
|
40 |
50 |
85% |
86 pf/m |
>90dB |
-65 grado ~ +165 grado |
11 mm |
10GHz/3 grados 18GHz/5 grados |
|
Modelos comunes e indicadores técnicos
|
|||||||
|
Imagen |
Sku |
Conector 1 |
Conector 2 |
Frecuencia |
Pérdida de retorno/VSWR |
|
|
Fru 3-292 m292m-xxx |
2.92 mm macho |
2.92 mm macho |
DC -40 GHZ |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2.92 mm macho |
Macho de 2.4 mm |
DC -40 GHZ |
1.35 |
|
|
Fru 3-24 m24m-xxx |
Macho de 2.4 mm |
Macho de 2.4 mm |
DC -40 GHZ |
1.35 |
| FRA3/GT2501 Conjunto de cable de fase estable de baja pérdida (26.5GHz) | ||||
|
|
Estructura Diámetro del material (mm) |
|||
|
1 |
Director interno |
Acero cubierto de cobre plateado |
1.45±0.05 |
|
|
2 |
Aislante |
Ptfe sólido |
3.99±0.05 |
|
|
3 |
Blindaje interno |
Banda de cobre plateada |
4.19±0.05 |
|
|
4 |
Blindaje externo |
Trenzado de alambre de cobre plateado |
4.42±0.05 |
|
|
5 |
chaqueta |
FEP |
5.21±0.13 |
|
| Atenuación, energía (condición de prueba a nivel de mar de 20 grados) | |||||
|
Frecuencia (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
Atenuación (db/m) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Poder (W) |
800 |
350 |
--- |
100 |
--- |
|
Propiedades eléctricas y mecánicas |
|||||||
|
Frecuencia (GHz) |
Impedancia (Ω) |
Tasa de transmisión |
Capacidad |
Protector |
Temperatura de funcionamiento rango |
Radio de flexión mínimo |
Mecánico estabilidad de la fase |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100dB |
-65 grado ~ +165 grado |
6.35 mm |
10GHz/3 grados 18GHz/5 grados |
|
Modelos comunes e indicadores técnicos
|
|||||||
|
Imagen |
Sku |
Conector 1 |
Conector 2 |
Frecuencia |
Pérdida de retorno/VSWR |
|
|

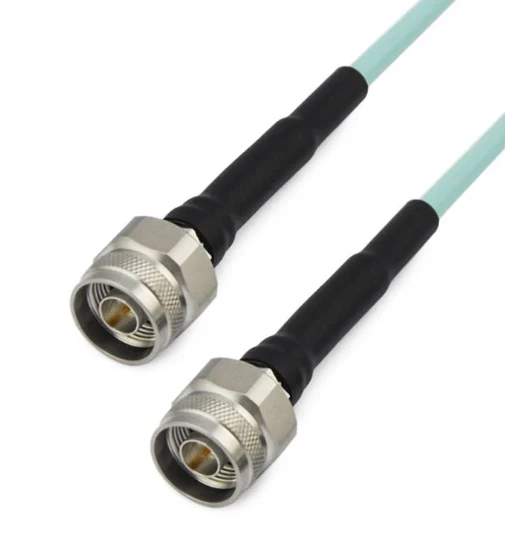

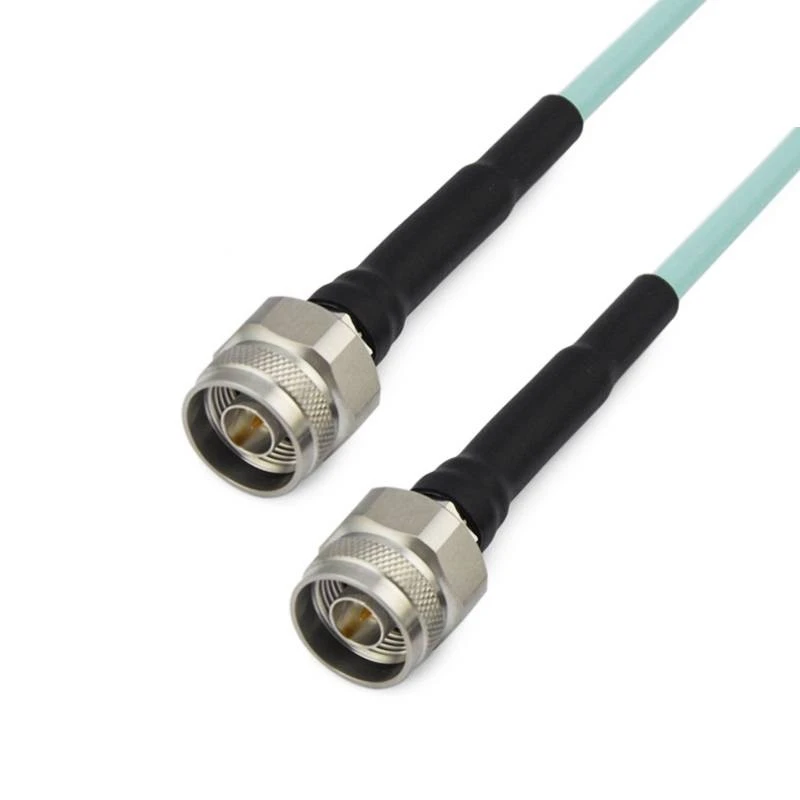

FRA 3- nmnm-xxx |
N hombre |
N hombre |
DC -18 GHZ |
1.25 |
|
|

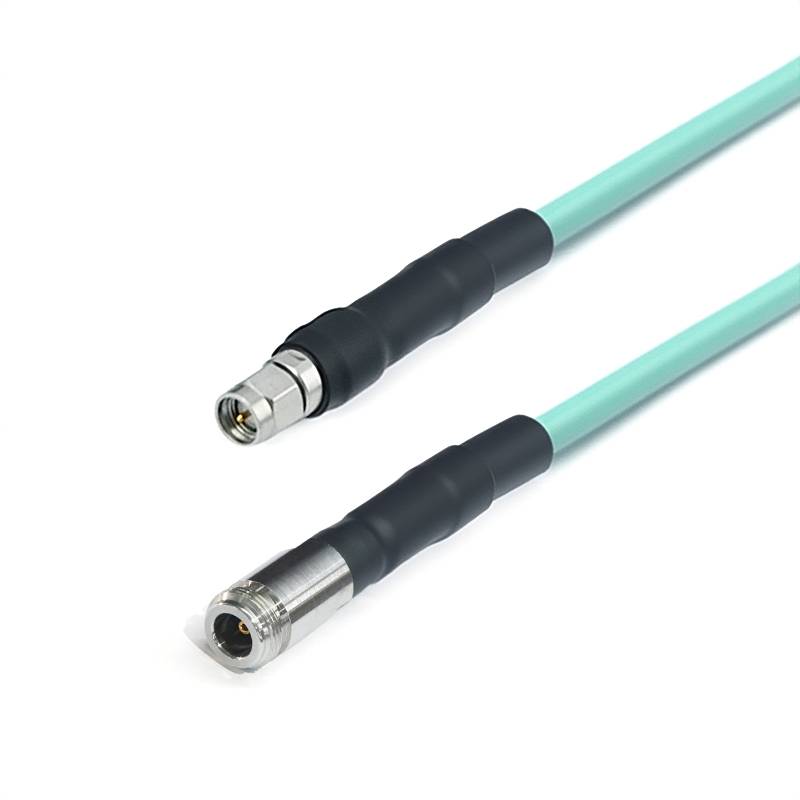

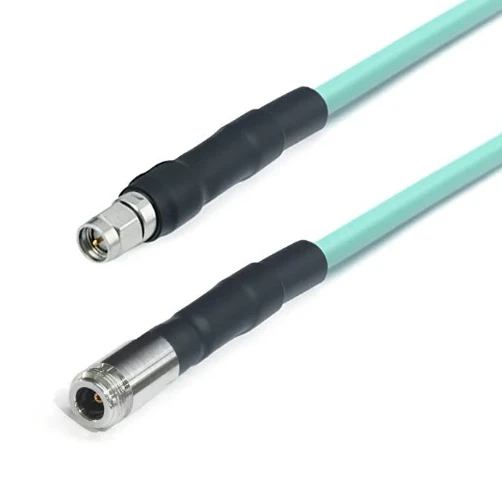

FRA 3- NFSMM-XXX |
N mujer |
SMA Hombre |
DC -18 GHZ |
1.25 |
|
|

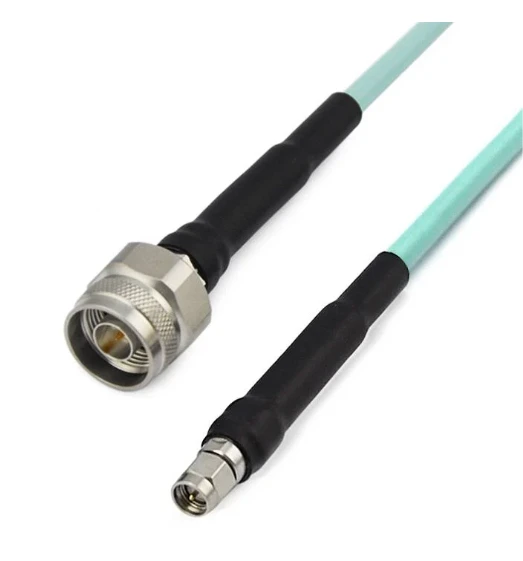

FRA 3- nmsmm-xxx |
N hombre |
SMA Hombre |
DC -18 GHZ |
1.25 |
|
|

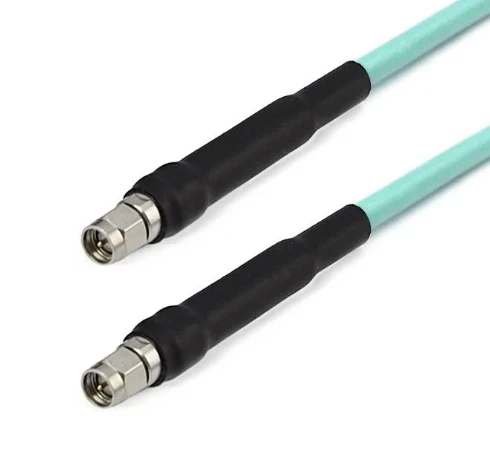

FRA 3- SMMSMM-XXX |
SMA Hombre |
SMA Hombre |
DC -18 GHZ |
1.25 |
|
|

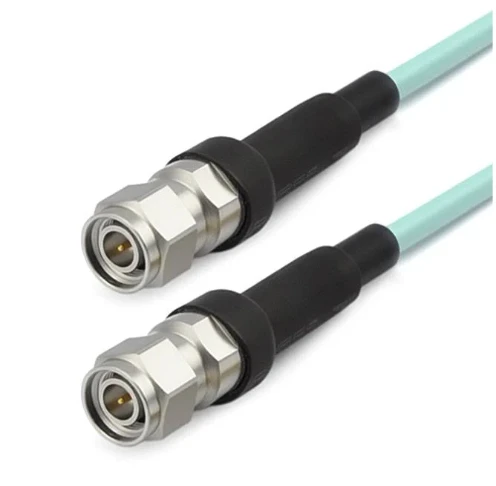

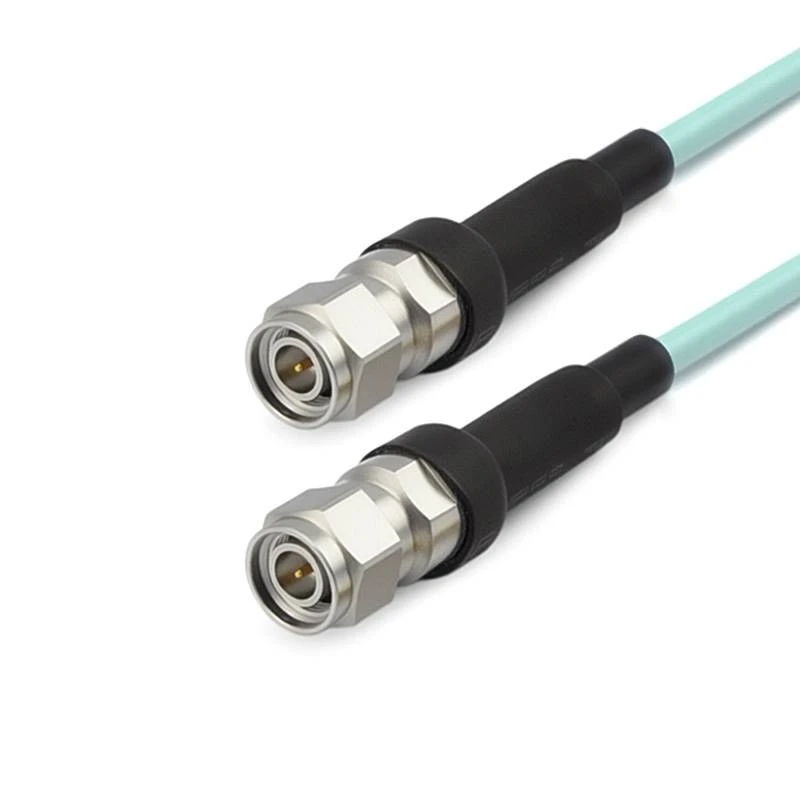

Fra 3- tncmtncm-xxx |
TNC Masculino |
TNC Masculino |
DC -18 GHZ |
1.30 |
Etiqueta: Serie estable de fase de baja pérdida, fabricantes de series estables de fase de baja pérdida de EE. UU. Fabricantes, proveedores, fábrica, FRA3 FRU2 FRU3 Cable de ensamblaje, Cables de prueba de propósito general, cable coaxial formable a mano, Conjuntos de cable de RF, Conjuntos de cable de la serie RG, Conjuntos de cable semi rígidos
Envíeconsulta
También podría gustarte
