Los tipos de ¿por qué los atenuadores de RF tienen entrada masculina y salida femenina?
Dejar un mensaje

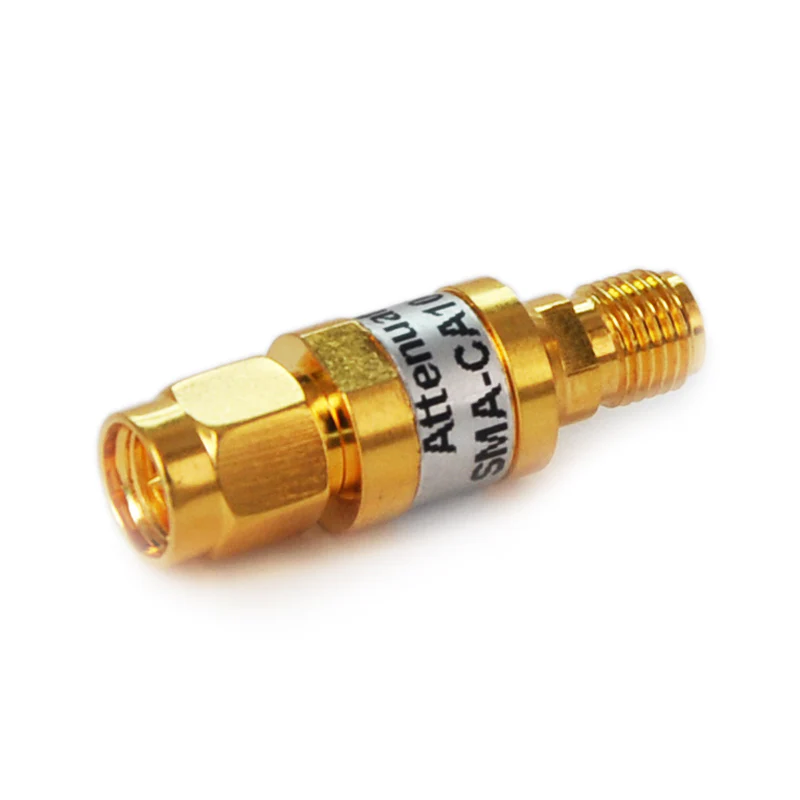

La función principal de un atenuador de radiofrecuencia (RF) es reducir la potencia de señal, y generalmente está directamente conectada a fuentes de señal, como generadores de RF y amplificadores de potencia. Los atenuadores de RF generalmente adoptan un diseño con un conector masculino para la entrada y un conector femenino para la salida, que está relacionado con factores como la estabilidad de la conexión, la compatibilidad, la estandarización de la industria y la prevención de daños. Los detalles son los siguientes:
1. Estabilidad de conexión
Los conectores masculinos generalmente tienen una estructura de tipo PIN, mientras que los conectores femeninos tienen una estructura de tipo de gato. Este método de conexión femenina masculina puede proporcionar un efecto de conexión relativamente estable. El pin del conector masculino puede estar bien integrado en el conector del conector femenino, y no es fácil de aflojar debido a las fuerzas externas, lo que garantiza la estabilidad de la transmisión de la señal de RF y reduce la atenuación de la señal e interferencia causada por el mal contacto.
2. Compatibilidad y estandarización de equipos de la industria
En el campo RF, las fuentes de señal generalmente están equipadas con conectores femeninos (como instrumentos de RF y amplificadores). Si el atenuador tiene una entrada masculina, se puede insertar directamente en la fuente de señal sin adaptadores adicionales, minimizando así la pérdida de conexión en la mayor medida.
Los cables RF generalmente tienen un conector masculino en un extremo y un conector femenino en el otro extremo. Como dispositivo intermedio, el atenuador debe cumplir con estos estándares.
Por lo tanto, un atenuador con una entrada masculina puede conectarse directamente al extremo de salida femenina de la fuente de señal, y su extremo de salida femenino puede conectarse fácilmente a otros dispositivos RF.
3.Protectando el equipo de prueba de RF
Un uso común de los atenuadores de RF es proteger el equipo de recepción sensible de las señales de alta potencia. Además, para algunos atenuadores con alta precisión, proteger el conector de salida puede garantizar mejor la estabilidad de la salida de la señal y la precisión de la atenuación.
Reducir conectores adicionales y mejorar la integridad de la señal
Si un atenuador está diseñado con conectores femeninos tanto para entrada como para salida, los usuarios deben usar un adaptador masculino adicional para conectarlo a la fuente de señal:
4. Los adaptadores adicionales introducirán la pérdida de inserción.
Demasiados puntos de conexión pueden aumentar la reflexión de la señal y la relación de onda estacionaria de voltaje (VSWR).
Las conexiones sueltas pueden afectar la precisión de la medición. Sin embargo, un atenuador con una entrada masculina y una salida femenina puede conectarse directamente, reduciendo la necesidad de adaptadores adicionales y mejorando la confiabilidad del sistema.
5. Campos de aplicación
Redes de coincidencia de antena
Sistemas de comunicación inalámbrica para el control de energía
Sistemas de radar y microondas
Prueba de enlace de RF
En estas aplicaciones, los dispositivos RF generalmente siguen especificaciones estandarizadas del conector femenino, y los cables de RF generalmente tienen un conector masculino en un extremo y un conector femenino en el otro extremo. El diseño del atenuador con una entrada masculina y una salida femenina lo hace más adaptable y compatible.
