2- Divisores de potencia
2- Los divisores de potencia son dispositivos de radio y microondas que pueden distribuir uniformemente la potencia de entrada o asignarla a dos puertos de salida de acuerdo con una relación específica. Desempeñan un papel crucial en numerosos campos, como la comunicación, el radar y la prueba y la medición.
Descripción
Introducción al producto
2- Los divisores de potencia son dispositivos de radio y microondas que pueden distribuir uniformemente la potencia de entrada o asignarla a dos puertos de salida de acuerdo con una relación específica. Desempeñan un papel crucial en numerosos campos, como la comunicación, el radar y la prueba y la medición. El rango de frecuencia puede cubrir de DC a 67GHz, con múltiples opciones de ancho de banda disponibles.
Características de la estructura del producto
La forma en que los divisores de potencia están hechos en su mayoría de aleación de aluminio, y algunos productos de alta frecuencia usan latón. A través del procesamiento fino, tiene una excelente resistencia mecánica y estabilidad. Puede resistir la vibración y el impacto y adaptarse a entornos de trabajo duros. Los métodos de tratamiento de superficie de la concha de aleación de aluminio son diversos, incluida la pintura negra y el tratamiento de oxidación. Estos tratamientos no solo mejoran el rendimiento anti -corrosión, sino que también mejoran la capacidad de disipación de calor del producto, asegurando una disipación de calor efectiva durante la operación de alta potencia y manteniendo el rendimiento estable.
De acuerdo con las diferentes frecuencias y escenarios de la aplicación, se equipan una variedad de tipos de conector, como SMA, N, TNC, 2.92 mm, 2.4 mm, 1.85 mm, etc. Estos conectores tienen las características de baja pérdida de inserción y alta pérdida de retorno, lo que puede lograr una conexión confiable con otros dispositivos y garantizar una transmisión de señal eficiente.
Aplicación de productos
Se utiliza para la distribución de potencia en los transmisores de radar, lo que permite que múltiples módulos de transmisión funcionen juntos. Esto mejora el rango de detección y la precisión del radar. Al mismo tiempo, procesa las señales de eco en los receptores de radar
Preguntas frecuentes de adquisiciones
Tipo de producto
|

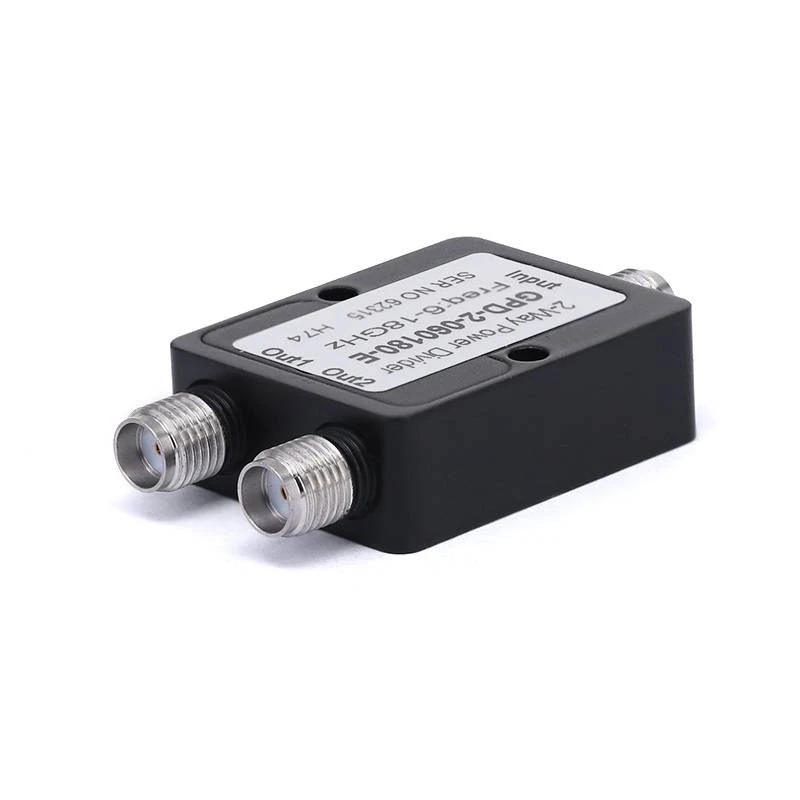

SMA 2- Dividers de potencia |
||||
|
|
|
|||
|
Sku |
Serie de conector |
Frecuencia |
Entrada VSWR |
Aislamiento Min. (DB) |
|
GPD -2-5 m 010- e |
SMA mujer |
5MHz ~ 1 GHz |
1.30 |
18 |
|
Balance de fase (grado) |
Potencia, entrada máxima (vatios) |
Balance de amplitud (DB) |
Material corporal |
Revestimiento |
|
± 3 grados |
1 |
±0.3 |
Aleación de aluminio |
Pintura negra |
|
|
|
|||
|
Sku |
Serie de conector |
Frecuencia |
Entrada VSWR |
Aislamiento Min. (DB) |
|
GPD -2-005060- e |
SMA mujer |
500MHz ~ 6GHz |
1.40 |
18 |
|
Balance de fase (grado) |
Potencia, entrada máxima (vatios) |
Balance de amplitud (DB) |
Material corporal |
Revestimiento |
|
± 2 grados |
30 |
±0.2 |
Aleación de aluminio |
Oxidación |
|
|
|
|||
|
Sku |
Serie de conector |
Frecuencia |
Entrada VSWR |
Aislamiento Min. (DB) |
|
GPD -2-011017- e |
SMA mujer |
1.1GHz ~ 1.7GHz |
1.20 |
20 |
|
Balance de fase (grado) |
Potencia, entrada máxima (vatios) |
Balance de amplitud (DB) |
Material corporal |
Revestimiento |
|
± 2 grados |
30 |
±0.2 |
Aleación de aluminio |
Oxidación |
|
|
|
|||
|
Sku |
Serie de conector |
Frecuencia |
Entrada VSWR |
Aislamiento Min. (DB) |
|
GPD -2-005080- e |
SMA mujer |
0. 5GHz ~ 8GHz |
1.40 |
18 |
|
Balance de fase (grado) |
Potencia, entrada máxima (vatios) |
Balance de amplitud (DB) |
Material corporal |
Revestimiento |
|
± 3 grados |
20 |
±0.2 |
Aleación de aluminio |
Pintura negra |
|
|
|
|||
|
Sku |
Serie de conector |
Frecuencia |
Entrada VSWR |
Aislamiento Min. (DB) |
|
GPD -2-020080- e |
SMA mujer |
2GHz ~ 8GHz |
1.25 |
20 |
|
Balance de fase (grado) |
Potencia, entrada máxima (vatios) |
Balance de amplitud (DB) |
Material corporal |
Revestimiento |
|
± 3 grados |
30 |
±0.2 |
Aleación de aluminio |
Pintura negra |
|
|
|
|||
|
Sku |
Serie de conector |
Frecuencia |
Entrada VSWR |
Aislamiento Min. (DB) |
|
GPD -2-020080- e |
SMA mujer |
2GHz ~ 8GHz |
1.25 |
20 |
|
Balance de fase (grado) |
Potencia, entrada máxima (vatios) |
Balance de amplitud (DB) |
Material corporal |
Revestimiento |
|
± 3 grados |
30 |
±0.2 |
Aleación de aluminio |
Pintura negra |
|
|
|
|||
|
Sku |
Serie de conector |
Frecuencia |
Entrada VSWR |
Aislamiento Min. (DB) |
|

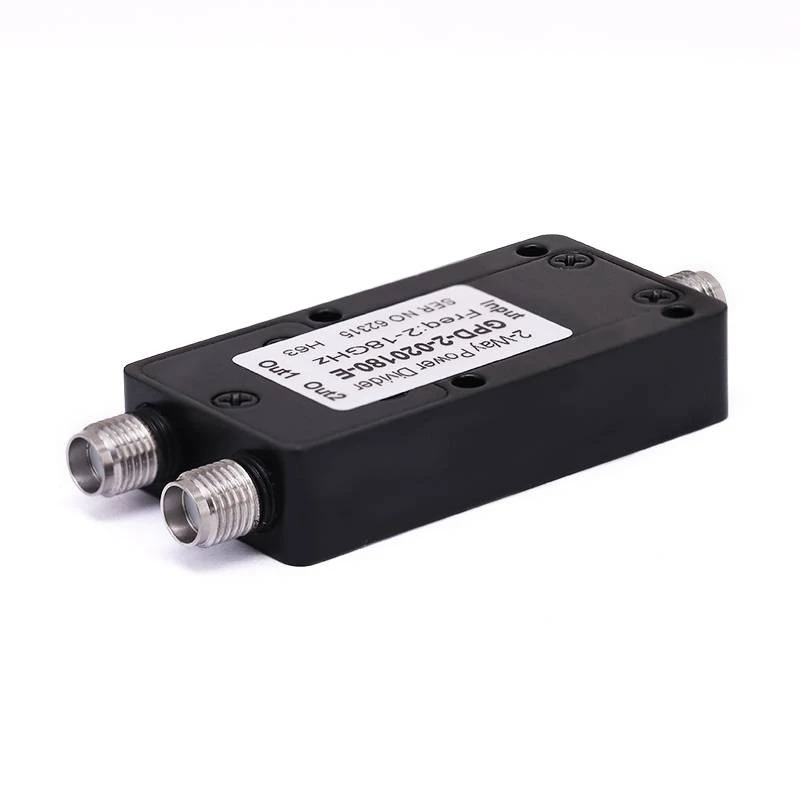

GPD -2-020180- e |
SMA mujer |
2GHz ~ 18GHz |
1.35 |
18 |
|
Balance de fase (grado) |
Potencia, entrada máxima (vatios) |
Balance de amplitud (DB) |
Material corporal |
Revestimiento |
|
± 4 grados |
20 |
±0.3 |
Aleación de aluminio |
Pintura negra |
|
|
|
|||
|
Sku |
Serie de conector |
Frecuencia |
Entrada VSWR |
Aislamiento Min. (DB) |
|
GPD -2-0026 e |
SMA mujer |
DC ~ 26.5GHz |
1.50 |
10 |
|
Balance de fase (grado) |
Potencia, entrada máxima (vatios) |
Balance de amplitud (DB) |
Material corporal |
Revestimiento |
|
± 5 grados |
1 |
±0.5 |
Latón |
Oro |
|
N 2- Divisores de potencia |
||||
|
|
|
|||
|
Sku |
Serie de conector |
Frecuencia |
Entrada VSWR |
Aislamiento Min. (DB) |
|
GPD -2 n -011017- e |
N mujer |
1.1GHz a 1.7GHz |
1.20 |
20 |
|
Balance de fase (grado) |
Potencia, entrada máxima (vatios) |
Balance de amplitud (DB) |
Material corporal |
Revestimiento |
|
± 2 grados |
30 |
±0.2 |
Aleación de aluminio |
Oxidación |
|
|
|
|||
|
Sku |
Serie de conector |
Frecuencia |
Entrada VSWR |
Aislamiento Min. (DB) |
|
GPD -2 n -005060- e |
N mujer |
5GHz a 6GHz |
1.20 |
20 |
|
Balance de fase (grado) |
Potencia, entrada máxima (vatios) |
Balance de amplitud (DB) |
Material corporal |
Revestimiento |
|
± 3 grados |
30 |
±0.2 |
Aleación de aluminio |
Oxidación |
|
TNC 2- Divisores de poder |
||||
|
|
|
|||
|
Sku |
Serie de conector |
Frecuencia |
Entrada VSWR |
Aislamiento Min. (DB) |
|

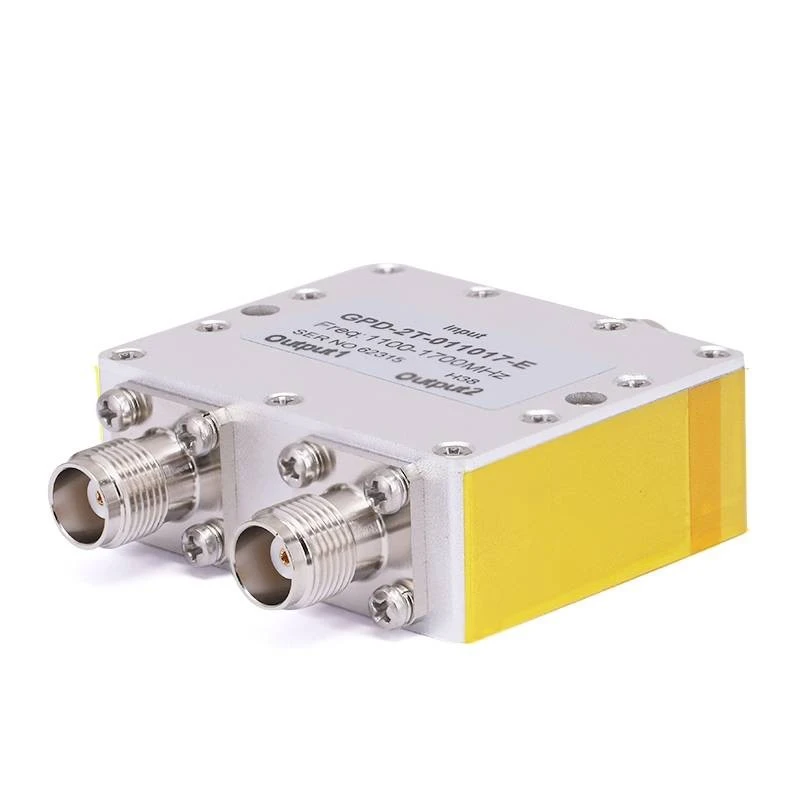

GPD -2 t -011017- e |
TNC HEMBRA |
1.1GHz a 1.7GHz |
1.20 |
20 |
|
Balance de fase (grado) |
Potencia, entrada máxima (vatios) |
Balance de amplitud (DB) |
Material corporal |
Revestimiento |
|
± 2 grados |
30 |
±0.2 |
Aleación de aluminio |
Oxidación |
|
2.92 mm 2- Dividers de potencia |
||||
|
|
|
|||
|
Sku |
Serie de conector |
Frecuencia |
Entrada VSWR |
Aislamiento Min. (DB) |
|
GPD -2-040400- t |
2.92 mm de hembra |
4GHz a 40 GHz |
1.60 |
18 |
|
Balance de fase (grado) |
Potencia, entrada máxima (vatios) |
Balance de amplitud (DB) |
Material corporal |
Revestimiento |
|
± 4 grados |
20 |
±0.2 |
Aleación de aluminio |
Pintura negra |
|
|
|
|||
|
Sku |
Serie de conector |
Frecuencia |
Entrada VSWR |
Aislamiento Min. (DB) |
|

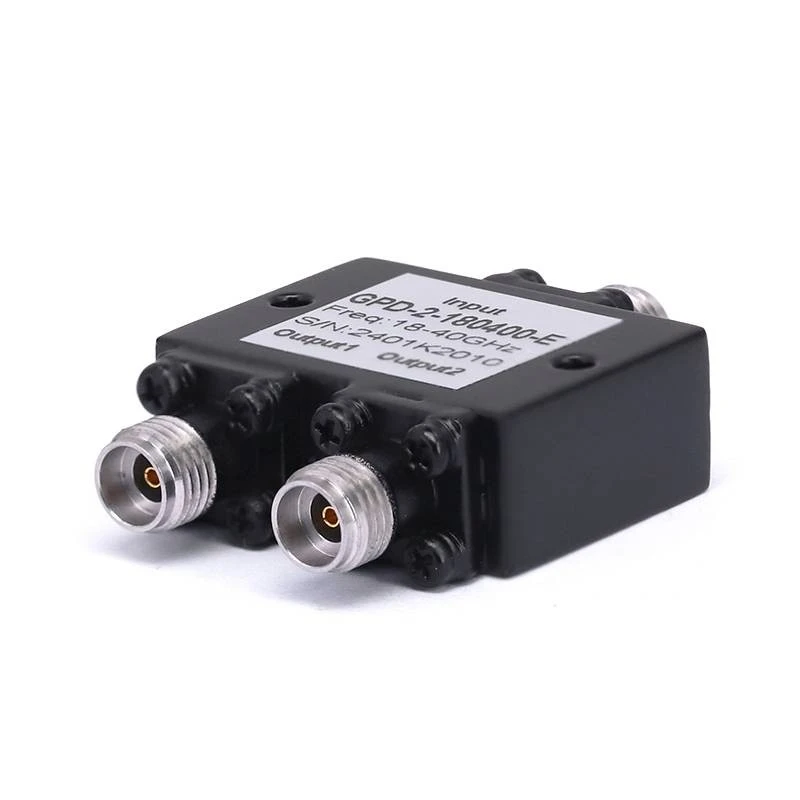

GPD -2-180400- e |
2.92 mm de hembra |
18Hz a 40 GHz |
1.50 |
16 |
|
Balance de fase (grado) |
Potencia, entrada máxima (vatios) |
Balance de amplitud (DB) |
Material corporal |
Revestimiento |
|
± 5 grados |
20 |
±0.4 |
Aleación de aluminio |
Pintura negra |
 |
 |
|||
|
Sku |
Serie de conector |
Frecuencia |
Entrada VSWR |
Aislamiento Min. (DB) |
|
GPD -2-0040 e |
2.92 mm de hembra |
DC a 40 GHz |
1.50 |
10 |
|
Balance de fase (grado) |
Potencia, entrada máxima (vatios) |
Balance de amplitud (DB) |
Material corporal |
Revestimiento |
|
± 7 grados |
1 |
±0.7 |
Latón |
Oro |
|
2.4 mm 2- Dividers de potencia |
||||
 |
|
|||
|
Sku |
Serie de conector |
Frecuencia |
Entrada VSWR |
Aislamiento Min. (DB) |
|
GPD -2-0050 e |
2.4 mm hembra |
DC a 50 GHz |
1.60 |
10 |
|
Balance de fase (grado) |
Potencia, entrada máxima (vatios) |
Balance de amplitud (DB) |
Material corporal |
Revestimiento |
|
± 7 grados |
1 |
±0.7 |
Latón |
Oro |
|
1.85 mm 2- Way Power Dividers |
||||
 |
 |
|||
|
Sku |
Serie de conector |
Frecuencia |
Entrada VSWR |
Aislamiento Min. (DB) |
|

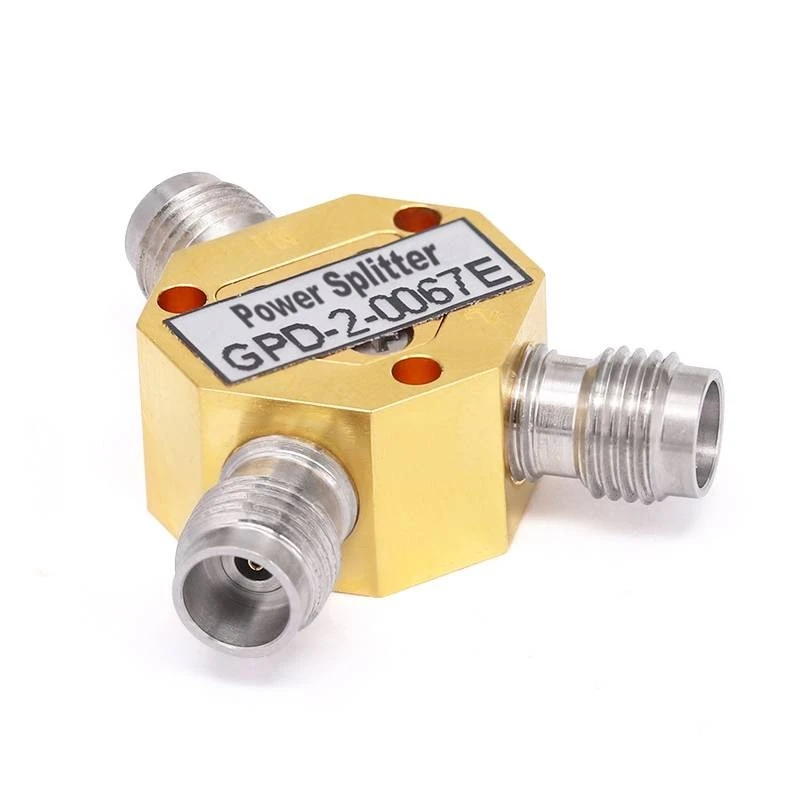

GPD -2-0067 e |
1,85 mm de hembra |
DC a 67GHz |
1.80 |
10 |
|
Balance de fase (grado) |
Potencia, entrada máxima (vatios) |
Balance de amplitud (DB) |
Material corporal |
Revestimiento |
|
± 8 grados |
1 |
±0.8 |
Latón |
Oro |
