RG Series Cable Assemblies

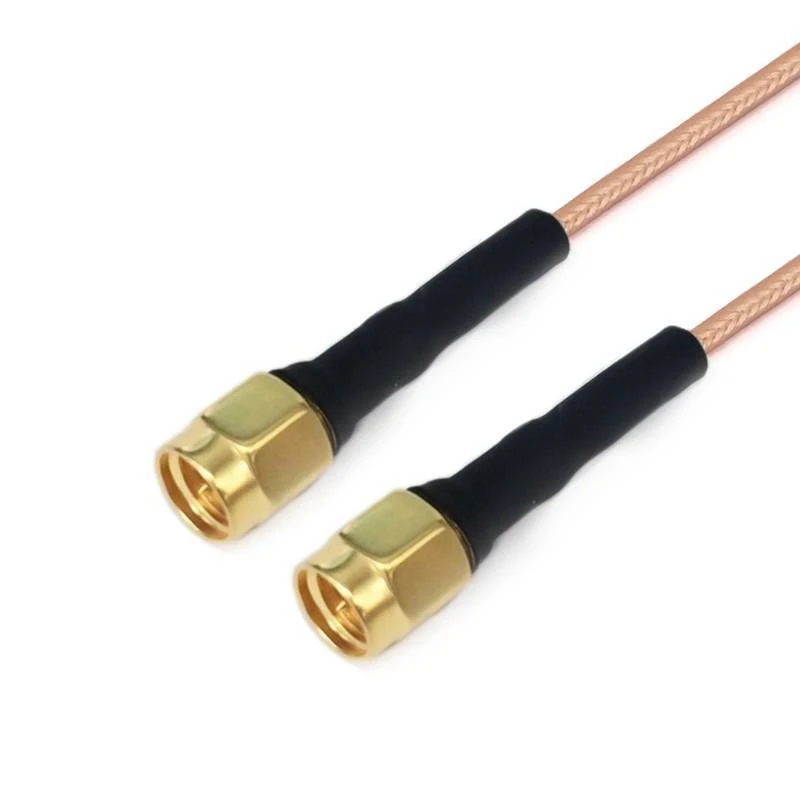

gar3-smmsmm-xxx-1

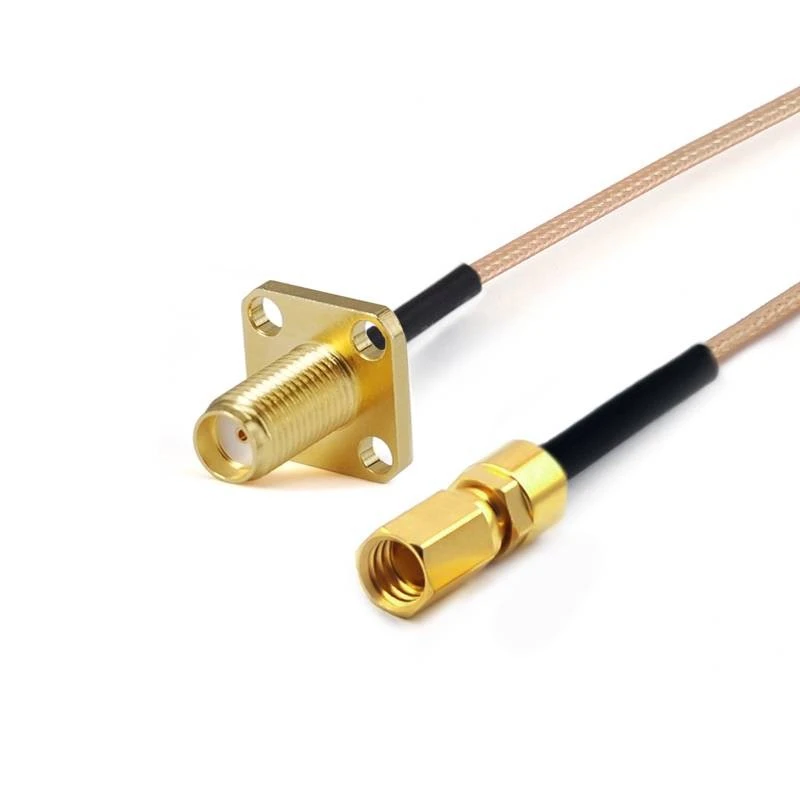

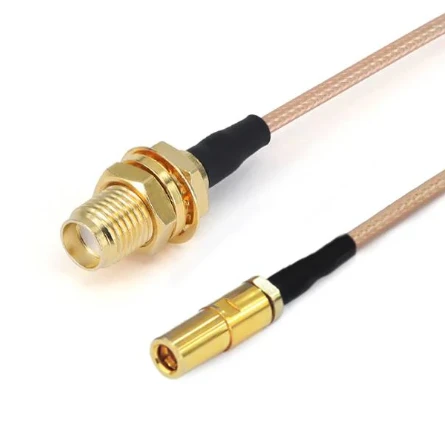

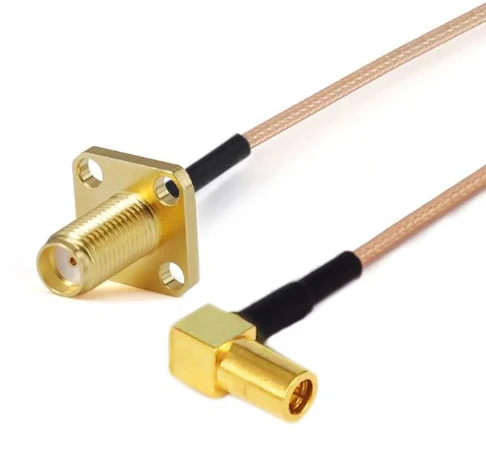

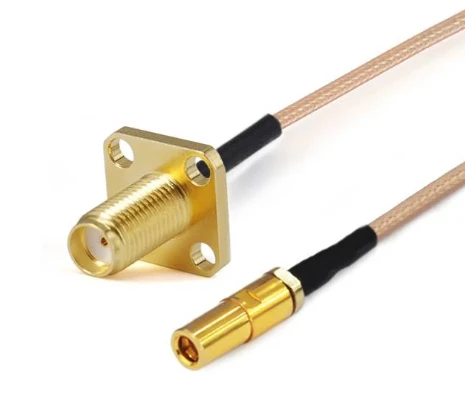

gar8-smffssmcf-xxx-1

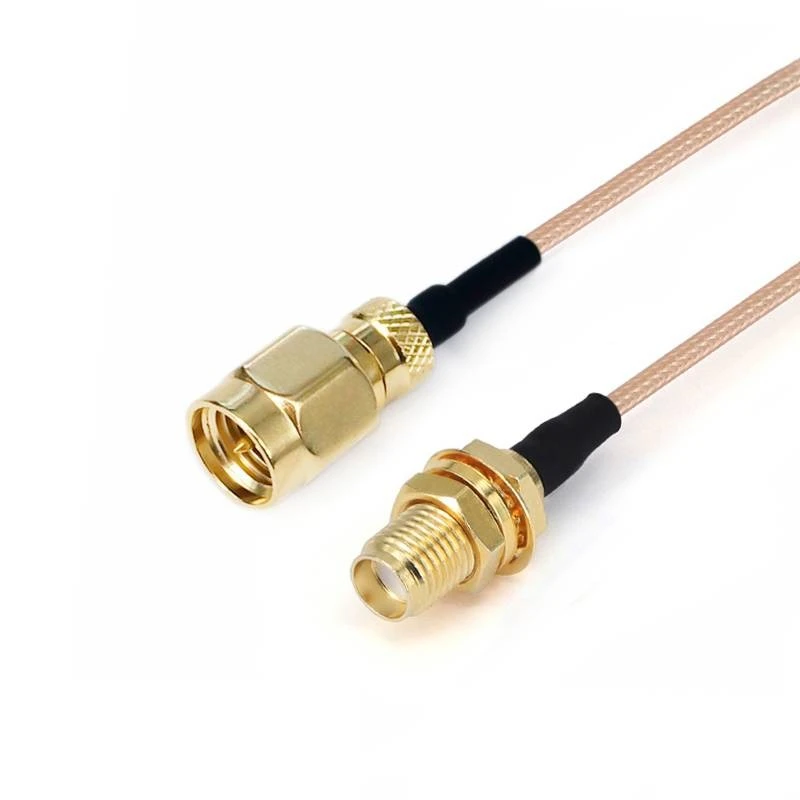

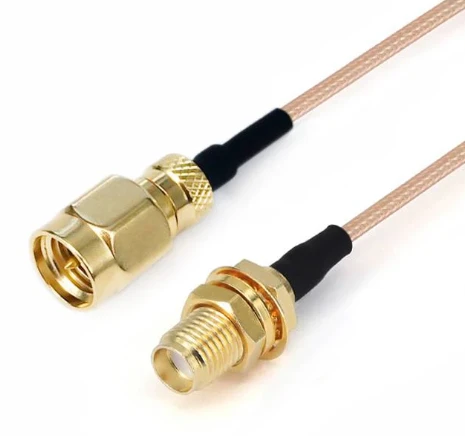

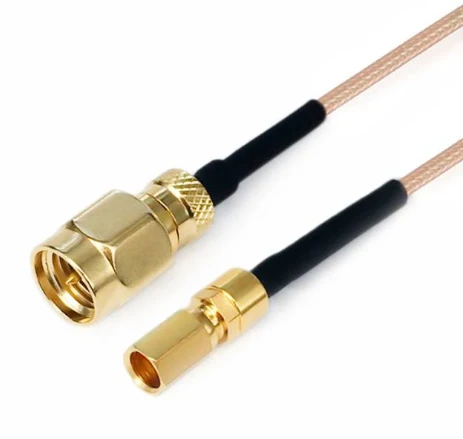

gar8-smmsmyf-xxx-1

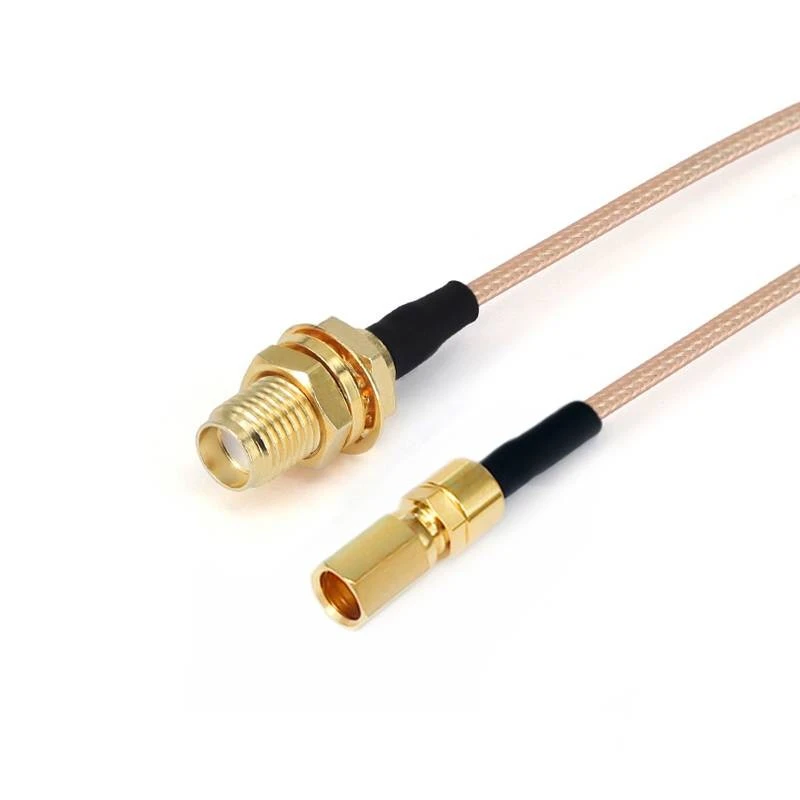

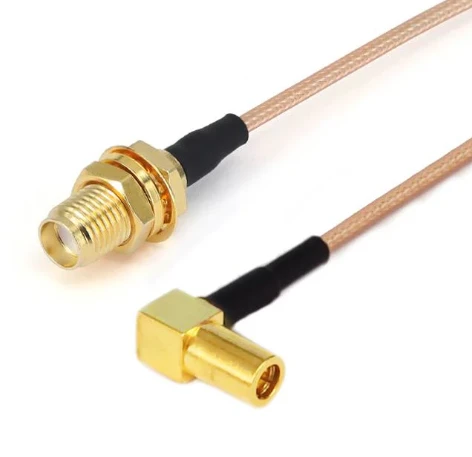

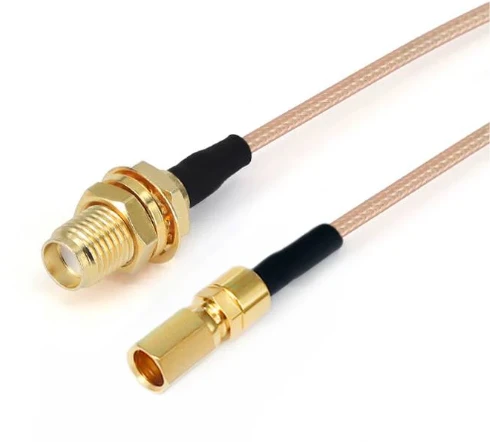

gar8-smyfssmcf-xxx-1

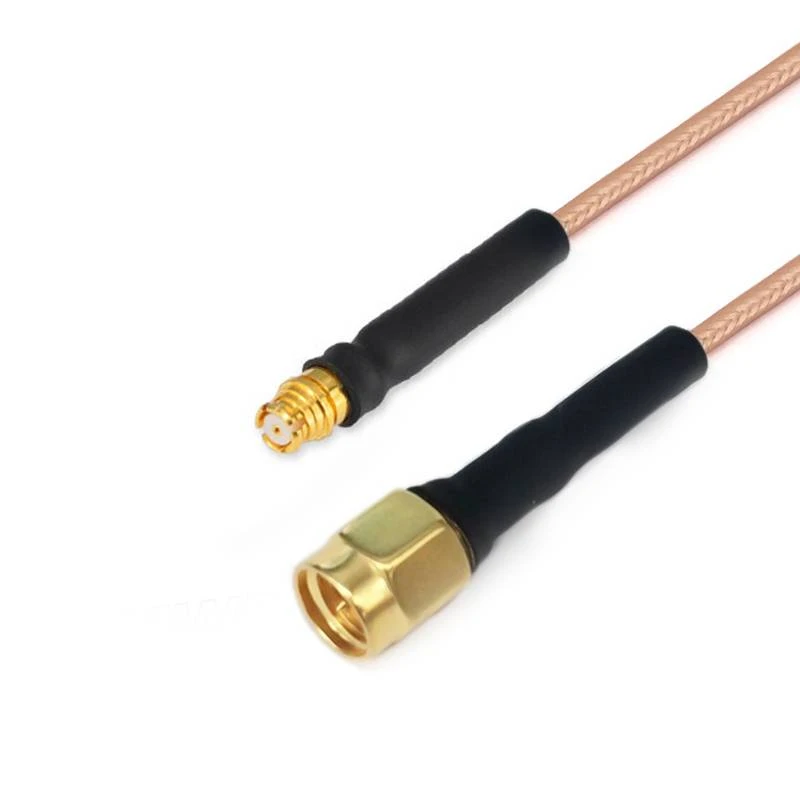

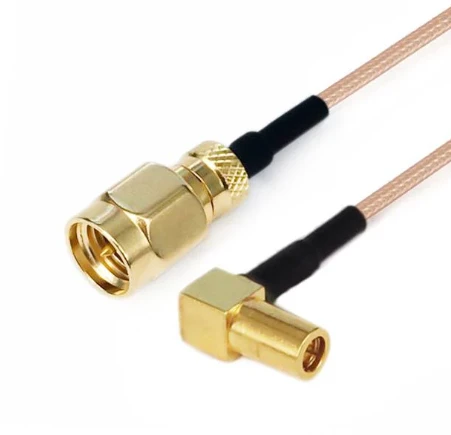

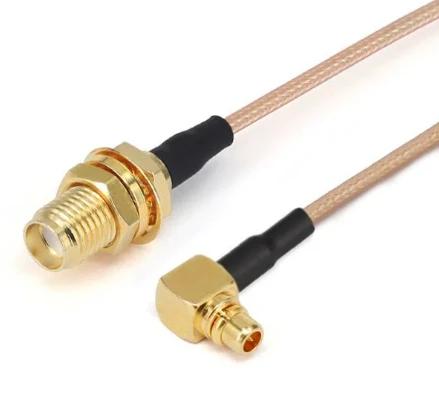

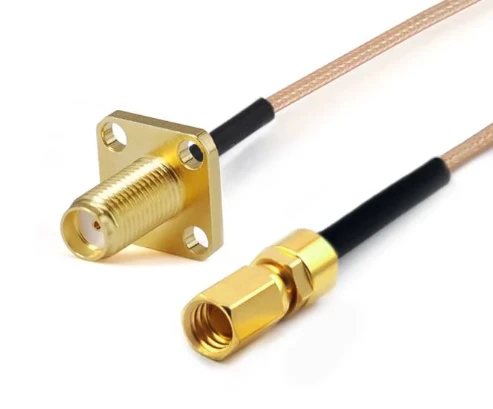

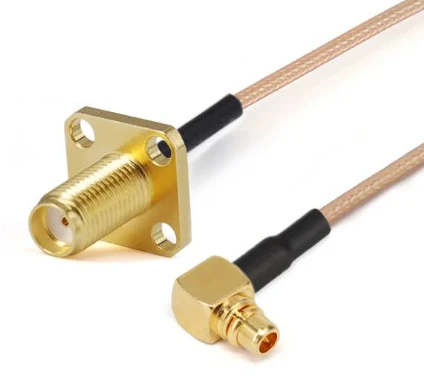

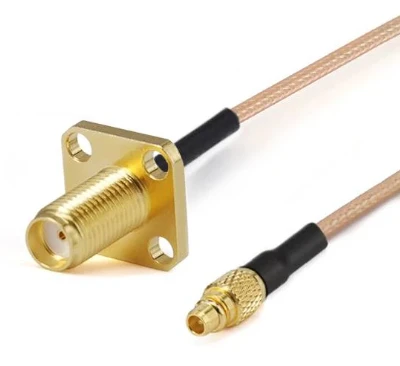

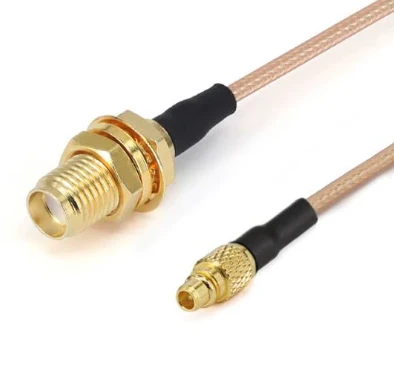

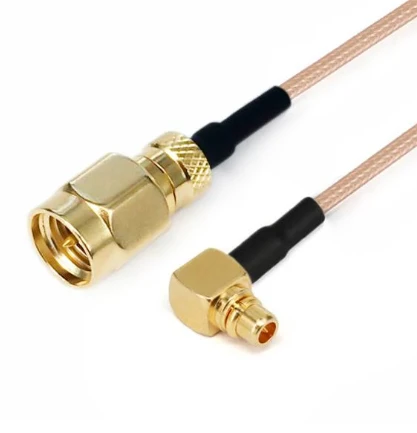

Conjuntos de cable de la serie RG

Los conjuntos de cable de baja frecuencia de la serie RG (DC -3 GHz) son un tipo de componentes de cable con escenarios específicos de rendimiento y aplicación . su cobertura de frecuencia incluye claramente la banda DC a 3GHZ, que cumple con los diversos requisitos de transmisión de señal dentro de este rango de frecuencia »{4}}

Envíeconsulta

Descripción

Introducción al producto

Los conjuntos de cable de baja frecuencia de la serie RG (DC -3 GHz) son un tipo de componentes de cable con escenarios específicos de rendimiento y aplicación . Su cobertura de frecuencia de frecuencia claramente los cables de DC a 3GHZ como RG178, RG3174, RG3174, RG3174. y rg 223.

Los cables de baja frecuencia RG del FlexIrf exhiben una excelente inmunidad de interferencia electromagnética y buena flexibilidad . Son livianos y poseen propiedades como resistencia a alta temperatura, resistencia a la humedad y resistencia a la corrosión .

Características de la estructura del producto

Los conductores internos de los cables de baja frecuencia de la serie RG están hechos de acero revestido de cobre de plata múltiple (SCC) . este material no solo garantiza una excelente conductividad y flexibilidad eléctrica, sino que también mejora el rendimiento de la transmisión de la señal y la resistencia a la corrosión a través del proceso de plateado .

Dieléctrico:Politetrafluoroetileno sólido extruido (PTFE) . PTFE posee excelentes propiedades de aislamiento eléctrico, estabilidad química y resistencia de alta temperatura, que puede aislar efectivamente el conductor del entorno externo y reducir la fuga e interferencia de la señal .

Blindaje:Construido con trenzado de cobre plateado (SPC) . Esta capa de blindaje bloquea efectivamente la interferencia electromagnética externa al penetrar el interior del cable mientras evita la fuga de señal interna, asegurando la transmisión de señal estable e intacta .}

Aplicación de productos

Campo de electrónica industrial:

Aplicado a los equipos de automatización industrial, como la transmisión de señal de alta frecuencia en sensores, sistemas de control industrial y dispositivos de monitoreo, que satisfacen las necesidades de control de alta precisión y adquisición de datos en entornos industriales .

Campo de comunicación:

Utilizado para pruebas de producción de dispositivos de comunicación (como teléfonos móviles, módulos wifi, módulos GPS, así como conexión de señal entre antenas y módulos . asegura una transmisión de señal estable en la banda de frecuencia DC {}}} GHZ para equipos de comunicación inalámbricos .

Notas importantes

1. Para conjuntos de cable de longitud personalizada, no olvide dejar su información de longitud en la página de pago;
2. Todos los conjuntos de cables se pueden proporcionar con pares o grupos de fase; Si necesita que los cables coincidan en fase, envíenos el correo electrónico: sales@flexirf.com

Datos de especificación del producto

Configuración

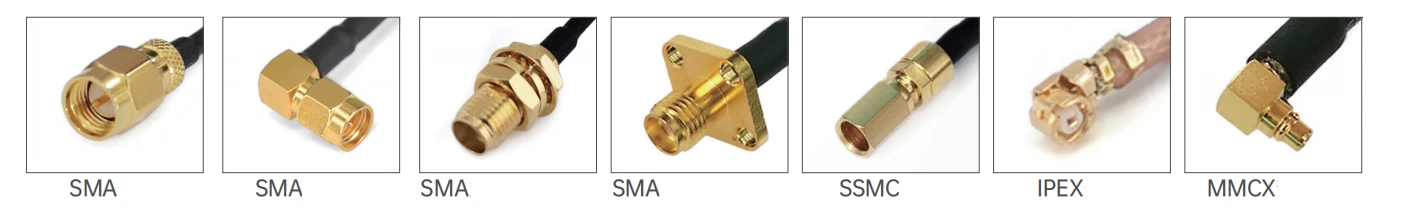

Conector 1 Tipo	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Conector 1 Impedancia	50 ohmios
Conector 1 polaridad	Estándar
Tipo de conector 2	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Conector 2 Impedancia	50 ohmios
Conector 2 polaridad	Estándar
Método de montaje del conector	Ninguno
Estilo del cuerpo del conector	Ángulo recto y recto
Información sobre materiales
Contacto central	Chapado en oro de latón, berilio de oro de cobre chapado en
Contacto externo	Gold de latón chapado en chapado de cobre berilio chapado en acero inoxidable pasivado
Cuerpo	Gold de oro chapado, oro de cobre berilio, acero inoxidable pasivado
Dieléctrico	Ptfe
Datos ambientales
Rango de temperatura	-40 grado a +165 grado
2011/65/UE (ROHS)	Obediente

Tipo de producto

FRR3/RG316 RG ENSOMBLES DE CABLES DE LA SERIE RG (3GHz)
	Estructura Diámetro del material (mm)
	1	Director interno	Acero cubierto de cobre plateado	7x0.17±0.05
	2	Aislante	Ptfe	1.56±0.05
	3	Blindaje interno	Alambre de cobre plateado	1.95±0.05
	4	chaqueta	FEP	2.56±0.13

Atenuación, energía (condición de prueba a nivel de mar de 20 grados)
Frecuencia (GHz)	0.1	0.4	0.9	1.5	2.5
Atenuación (db/m)	0.27	0.54	0.82	1.06	1.39
Poder (W)	340	170	113	88	68

Propiedades eléctricas y mecánicas

Frecuencia (GHz)

Impedancia (Ω)

Tasa de transmisión

Capacidad

Protector

Temperatura de funcionamiento

rango

Radio de flexión mínimo

Voltaje de funcionamiento

70%

94pf/m

>70dB

-65 grado ~ +200 grado

15 mm

1200V

Imagen	Sku	Conector 1	Conector 2	Frecuencia	Pérdida de retorno/VSWR

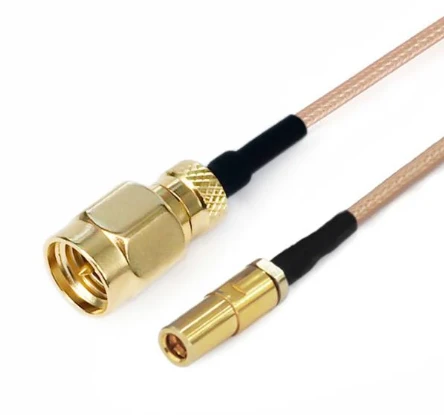

	Frr 3- SMMGPF-XXX	SMA Hombre	GPO hembra	DC -3 GHZ	1.25

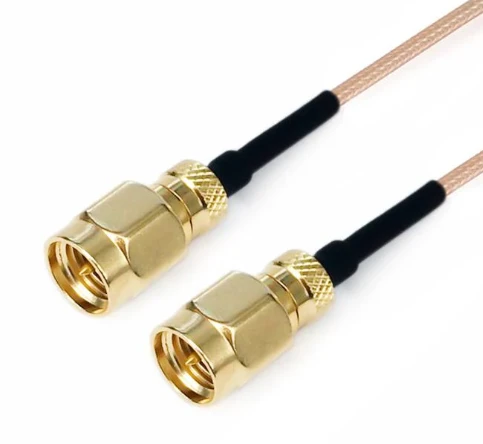

	FRR 3- SMMSMM-XXX	SMA Hombre	SMA Hombre	DC -3 GHZ	1.25

FRR8/RG178 RG ENSOMBLIOS DE CABLOS (3GHz)
	Estructura Diámetro del material (mm)
	1	Director interno	Acero cubierto de cobre plateado	7x0.102±0.05
	2	Aislante	Ptfe	0.86±0.05
	3	Blindaje interno	Alambre de cobre plateado	1.30±0.05
	4	chaqueta	FEP	1.86±0.13

Atenuación, energía (condición de prueba a nivel de mar de 20 grados)
Frecuencia (GHz)	0.1	0.4	1	2	3
Atenuación (db/m)	0.45	0.92	1.45	2.0	2.6
Poder (W)	340	170	113	88	68
