N adaptador

El adaptador RF de precisión de tipo N es un componente crucial en los sistemas de radio -frecuencia . La interfaz de tipo N que utiliza es un conector coaxial roscado conocido por su estructura mecánica robusta y un buen rendimiento eléctrico, lo que permite una transmisión de señal confiable en un amplio rango de frecuencia .

Envíeconsulta

Descripción

Introducción al producto

El adaptador RF de precisión de tipo N es un componente crucial en los sistemas de radio -frecuencia . La interfaz de tipo N que utiliza es un conector coaxial roscado conocido por su estructura mecánica robusta y su buen rendimiento eléctrico, lo que permite una transmisión de señal confiable en un amplio rango de frecuencia .

La frecuencia de funcionamiento máxima del adaptador preciso N puede alcanzar hasta 18 GHz ., lo que lo diferencia de otros adaptadores de RF es que el adaptador N preciso puede soportar una potencia de operación relativamente alta . a menudo se usa en los puertos de entrada y salida de equipos de potencia alta, así como en un sistema de transmisión de señal de alta potencia de alta potencia .}

Estilo del cuerpo del producto

N femenino a sma femenina con una brida de agujero 4- o montaje abulkhead a menudo se usa para la conexión en el panel de instrumentos y medidores . presenta un rendimiento estable, con excelentes resultados en la relación de onda estacionar recubrimiento . Los materiales de alta calidad aseguran que el adaptador tenga una buena vida útil .

Preguntas frecuentes de adquisiciones

1. ¿Tiene el servicio de prueba y auditoría?

Sí, podemos ayudar a obtener el informe de prueba designado para el producto y el informe de auditoría de fábrica designado .

2. ¿Cuál es su servicio posterior?

Nuestro período de garantía de calidad es un año . Cualquier problema de calidad se resolverá a las satisfacciones del cliente .

Datos de especificación del producto

Configuración
Conector 1 Tipo	N
Conector 1 Impedancia	50 ohmios
Conector 1 polaridad	Estándar
Tipo de conector 2	N / sma / 3.5 mm / 2.92 mm
Conector 2 Impedancia	50 ohmios
Conector 2 polaridad	Estándar
Método de montaje del conector	Ninguno
Estilo de cuerpo adaptador	Brida recta/4 agujeros/montaje en mamparo/ángulo recto
Información sobre materiales
Contacto central	Cubo de oro chapado
Contacto externo	Acero inoxidable
Cuerpo	Acero inoxidable
Dieléctrico	Pei
Datos ambientales
Rango de temperatura	-55 grado a +165 grado
2011/65/UE (ROHS)	Obediente

Tipo de producto

Adaptador de RF
Sku	Dibujo	Frecuencia	VSWR	Tipo de descripción

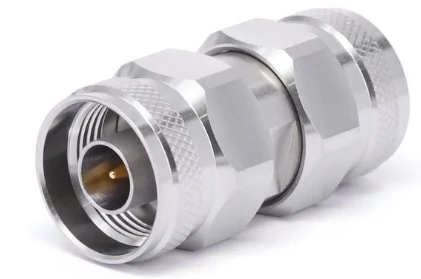

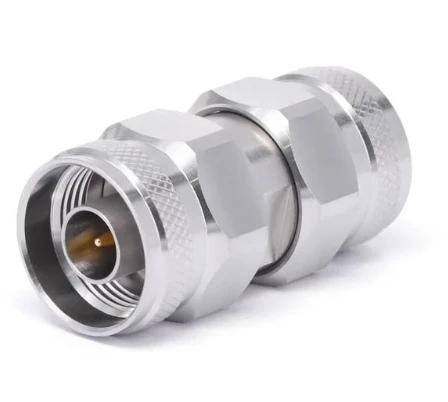

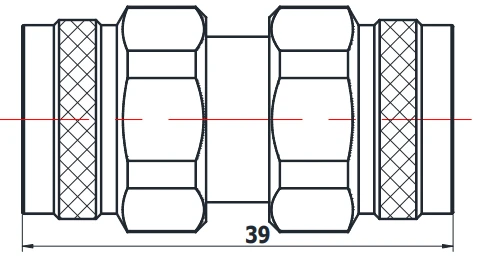

Fr 1- N-JJS		DC -18 GHZ	1.15	N hombre a n macho
Fr 1- n-kks		DC -18 GHZ	1.15	N hembra a n femenina

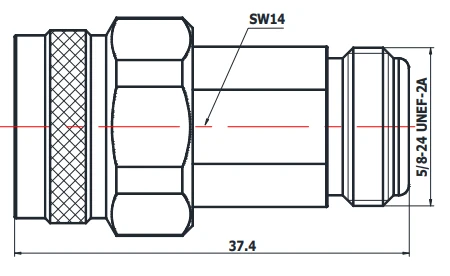

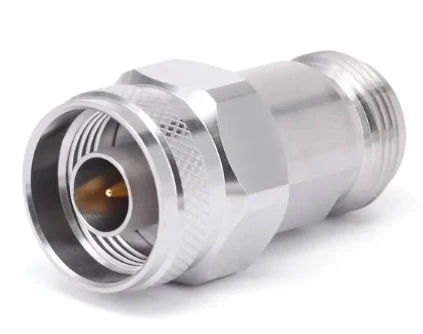

Fr 1- n-jks		DC -18 GHZ	1.15	N hombre a n hembra

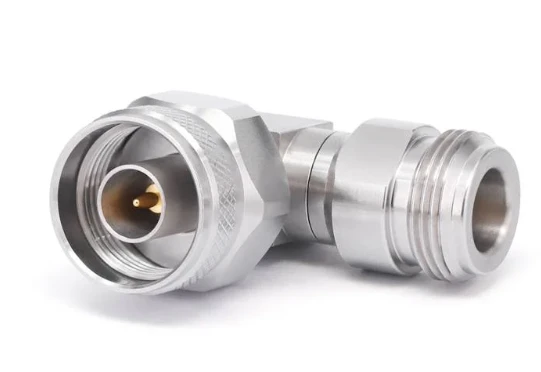

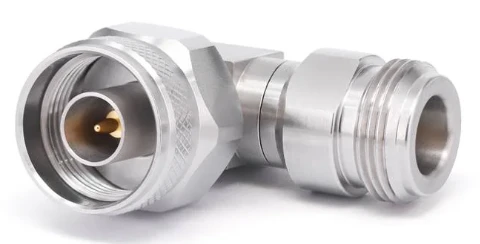

Fr 1- n-jwks		DC -18 GHZ	1.15	N macho a n hembra con ángulo recto

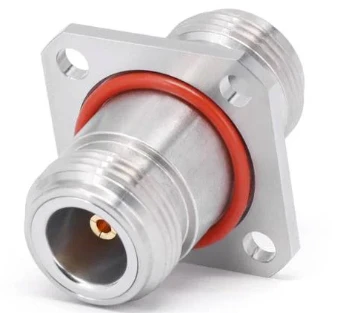

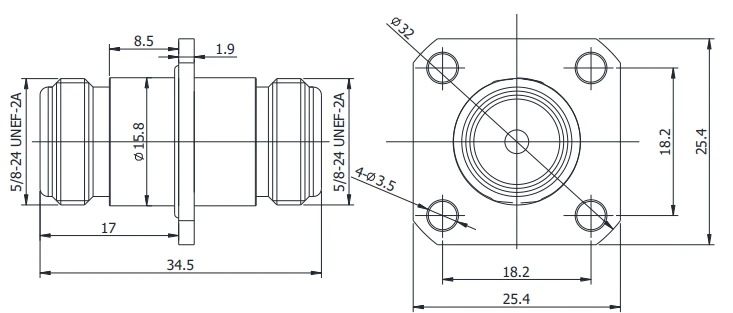

Fr 1- n-kfks		DC -18 GHZ	1.15	N hembra a n hembra con brida de 4 hoyos

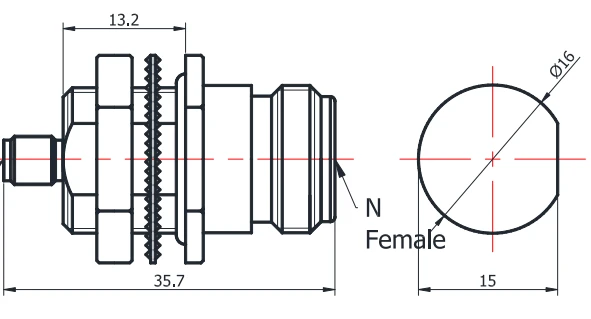

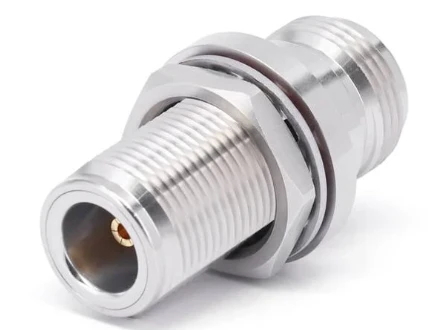

Fr 1- n/SMA-KYKS		DC -18 GHZ	1.15	N hembra a n hembra con montura de mamparo

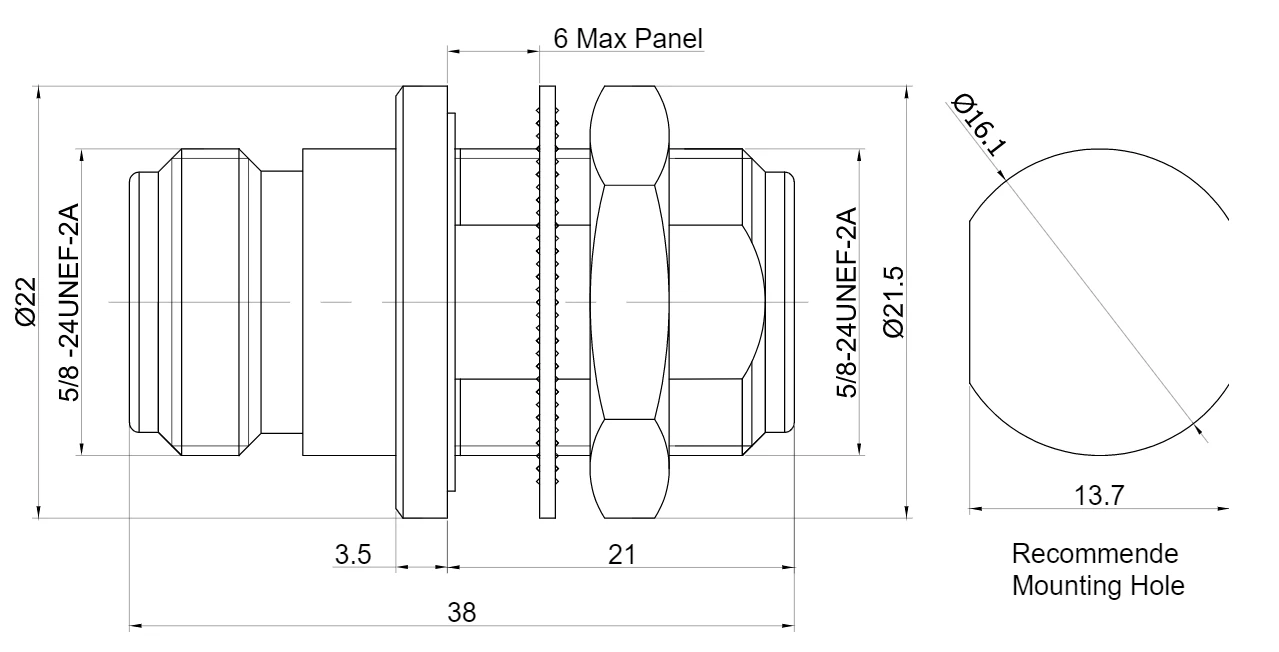

Fr 1- n-kyks -1		DC -18 GHZ	1.15	N hembra a n hembra con montura de mamparo
N a SMA RF Adaptador
Sku	Dibujo	Frecuencia	VSWR	Tipo de descripción

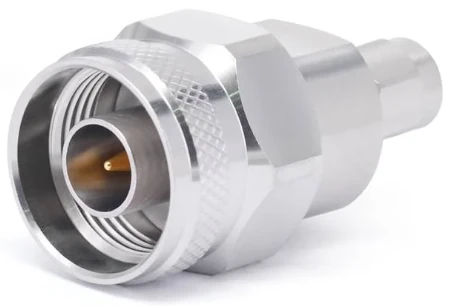

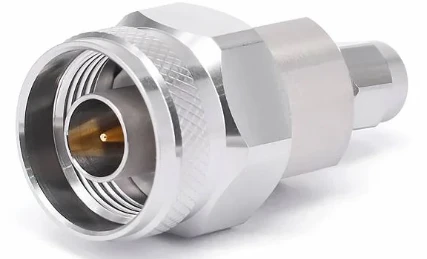

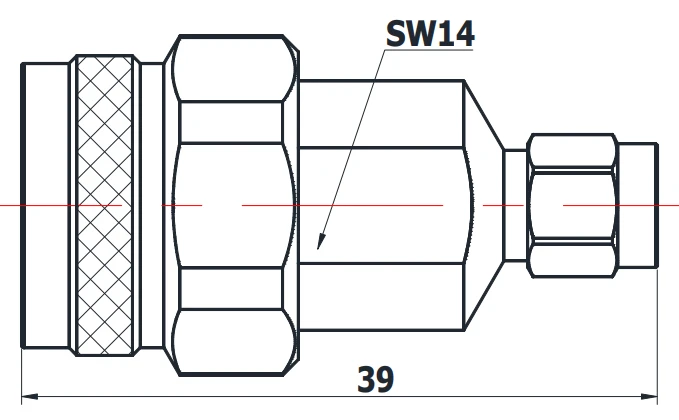

Fr 1- n/sma-jjs		DC -18 GHZ	1.15	N hombre a sma macho

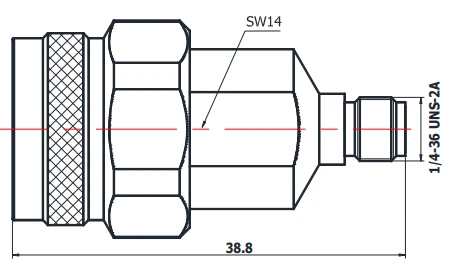

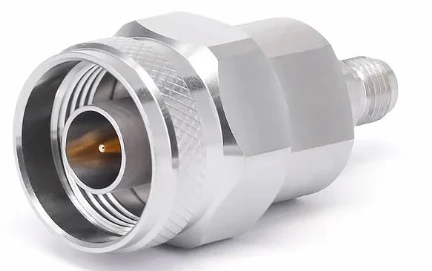

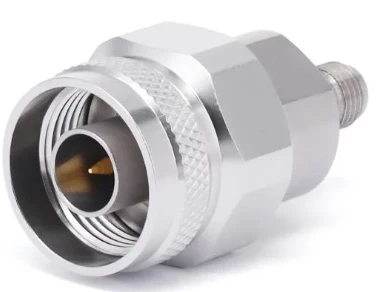

Fr 1- n/SMA-JKS		DC -18 GHZ	1.15	N hombre a la SMA mujer
Fr 1- n/SMA-kks		DC -18 GHZ	1.15	N hembra a la SMA mujer
Fr 1- n/SMA-KJS		DC -18 GHZ	1.15	N hembra a SMA Hombre

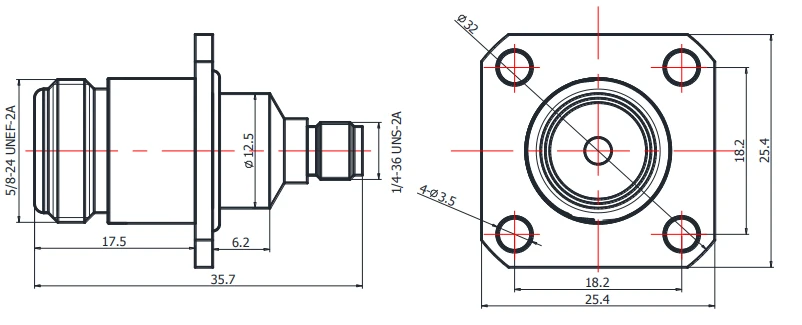

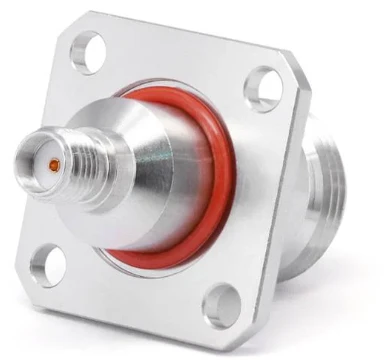

Fr 1- n/SMA-KFKS		DC -18 GHZ	1.15	N hembra a SMA Hembra con brida de 4 hoyos

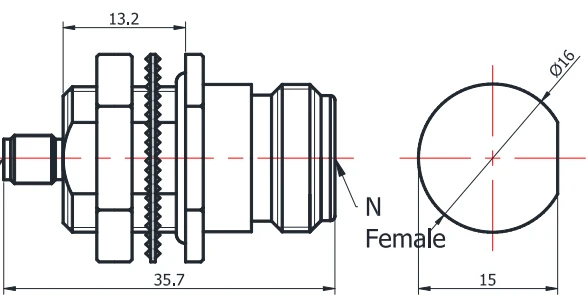

Fr 1- n/SMA-KYKS		DC -18 GHZ	1.15	N Femenino a SMA Adaptador femenino con montura de mamparo
N a 3.5 mm de adaptador RF
Sku	Dibujo	Frecuencia	VSWR	Tipo de descripción
Fr 1- n/3.5- jjs		DC -18 GHZ	1.15	N hombre a 3.5 mm macho
Fr 1- n/3.5- kks		DC -18 GHZ	1.15	N hembra a 3.5 mm femenina
Fr 1- n/3.5- jks		DC -18 GHZ	1.15	N hombre a 3.5 mm de hembra
Fr 1- n/3.5- kjs		DC -18 GHZ	1.15	N hembra a 3,5 mm macho
N a 2.92 mm adaptador de RF
Sku	Dibujo	Frecuencia	VSWR	Tipo de descripción
Fr 1- n/2.92- jjs		DC -18 GHZ	1.15	N hombre a 2.92 mm macho
Fr 1- n/2.92- kks		DC -18 GHZ	1.15	N hembra a 2.92 mm femenino
Fr 1- n/2.92- jks		DC -18 GHZ	1.15	N hombre a 2.92 mm femenino
Fr 1- n/2.92- kjs		DC -18 GHZ	1.15	N hembra a 2.92 mm macho
