Descripción

Introducción al producto

El conector coaxial es una solución de alto rendimiento diseñada para varias aplicaciones de cable coaxial. Diseñado con precisión, garantiza una transmisión de señal confiable y estable, por lo que es una opción ideal para uso comercial e industrial. Como el conector coaxante SMA SMA para .086 '' &. 141 '' &. 047 '' Cables de la serie, conector coaxial que cubre el rango de frecuencia de DC -26. 5GHz. Este conector tiene un cuerpo de latón y un cuerpo de acero inoxidable, garantiza un excelente rendimiento de microondas con baja pérdida de inserción y VSWR de 1.25. Este conector se fabrica con precisión para industrias de RF como militares y espacio, comunicación de RF, prueba y medición y aplicaciones industriales.

Estilo del cuerpo del producto

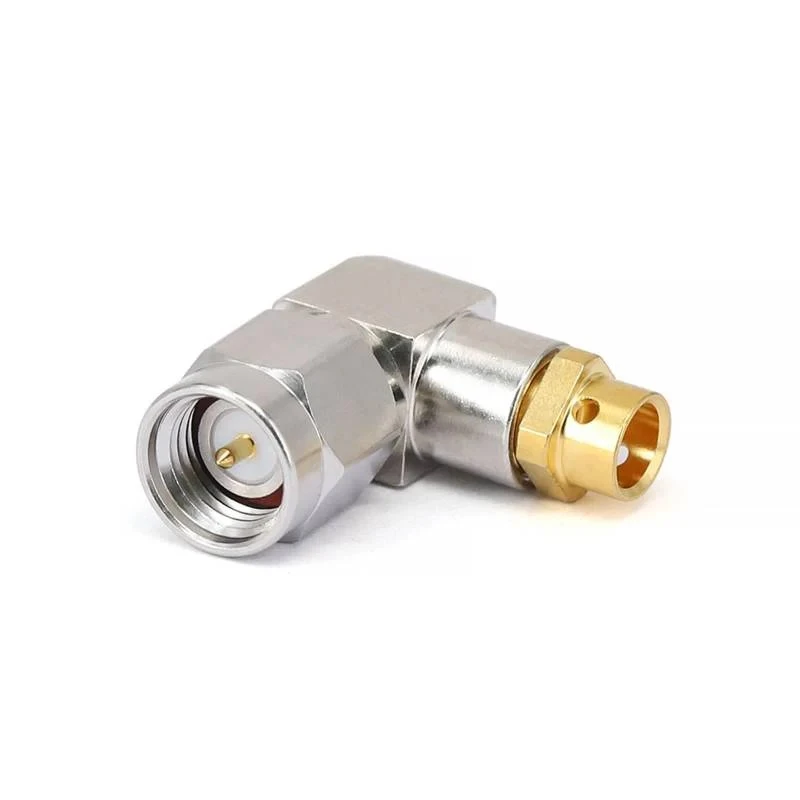

Los conectores coaxados tienen cuatro tipos de formas de cuerpo, como recta, brida de 4 orificios, ángulo recto, soporte de mamparo. Podemos elegir adaptadores con diferentes estructuras de acuerdo con diferentes escenarios de aplicación.

Aplicación de productos

Este conector coaxial SMA, 2.92 mm, 2.4 mm, 1.85 mm, GPO (SMP), PPO (Mini-SMP) de la compatibilidad con muchas especificaciones de cable de uso común: .086 '' &. 141 '' &. 047 '' Cables de la serie y. Además, es perfectamente compatible con los cables estables 3506, 3507 series de baja fase de pérdida. Los cables de la serie 3506 pueden mantener un excelente rendimiento en una banda de frecuencia desde DC hasta 40 GHz, e incluso hasta 67 GHz. Ya sea que esté trabajando en proyectos que involucran telecomunicaciones, aeroespaciales o equipos de prueba y medición, este conector proporciona una integración perfecta con su infraestructura de cable existente.

Preguntas frecuentes de adquisiciones

¿Cómo resolver los problemas de los conectores durante el uso?

Datos de especificación del producto

Configuración
Tipo de conector	SMA/2.92 mm/2.4mm/1.85 mm/GPO/GPO
Impedancia del conector	50 ohmios
Polaridad del conector	Estándar
Método de montaje del conector	Ninguno
Estilo del cuerpo del conector	Ángulo recto/recto/soporte de montaje de mamparo/4 agujeros brida
Información sobre materiales
Contacto central	Cubo de oro chapado
Contacto externo	Cubo y acero inoxidable
Cuerpo	Cubo y acero inoxidable
Dieléctrico	PEI/PTFE
Datos ambientales
Rango de temperatura	-55 grado a +165 grado
2011/65/UE (ROHS)	Obediente

Tipo de producto

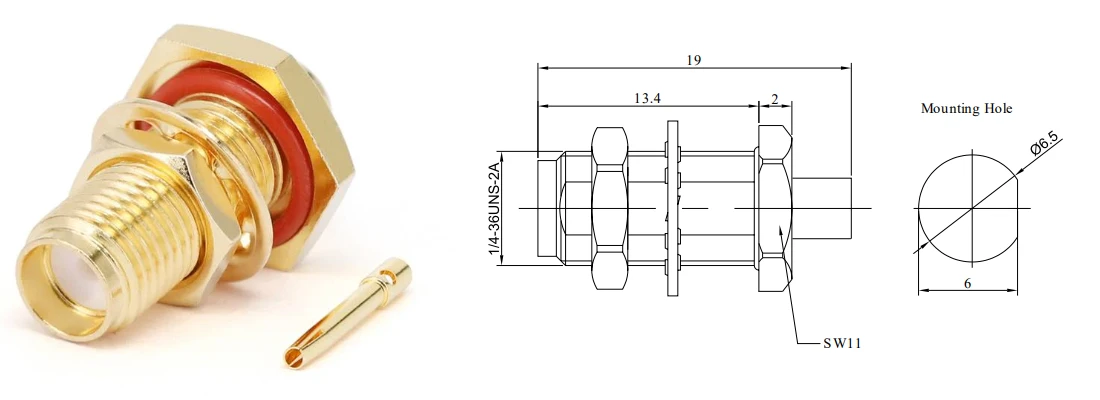

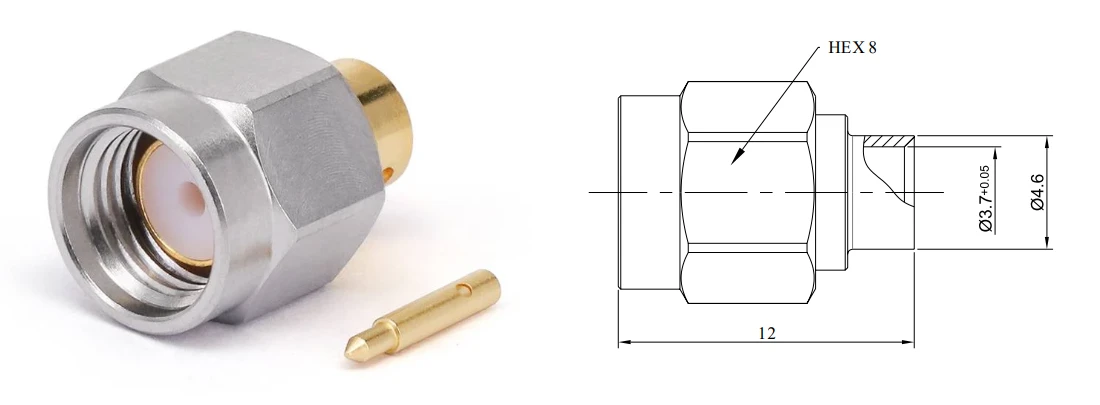

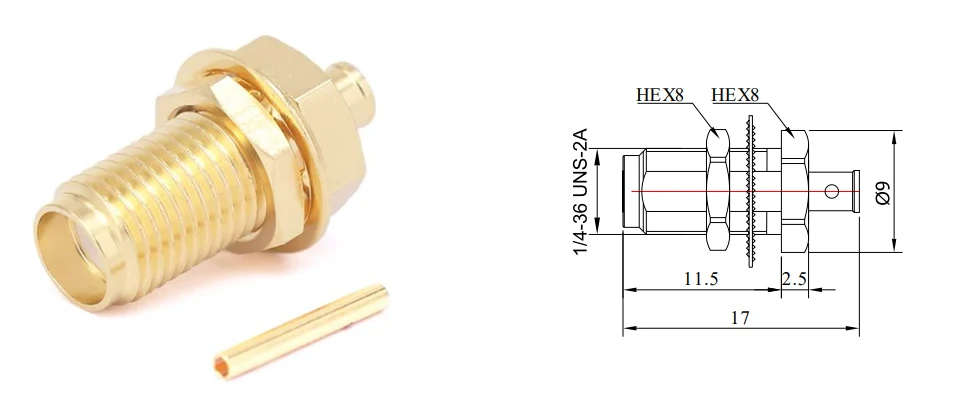

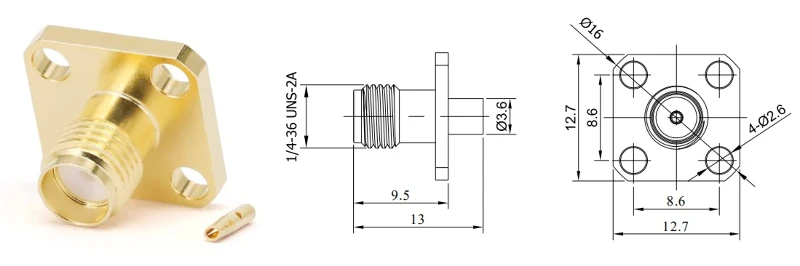

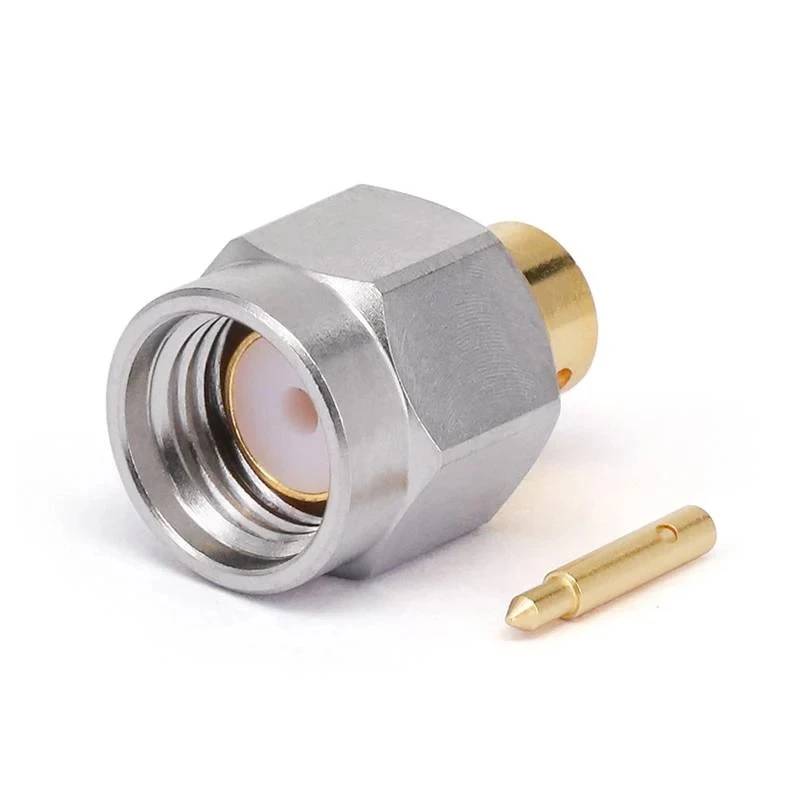

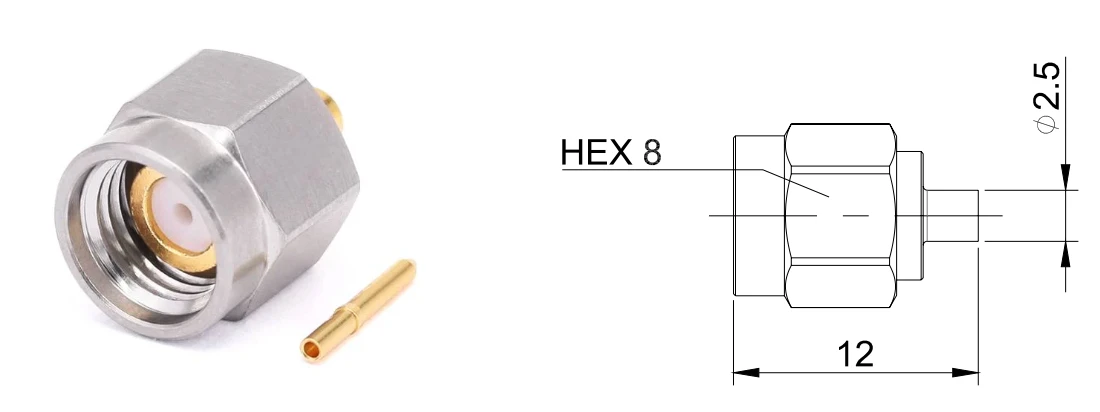

Conectores SMA Coax

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira

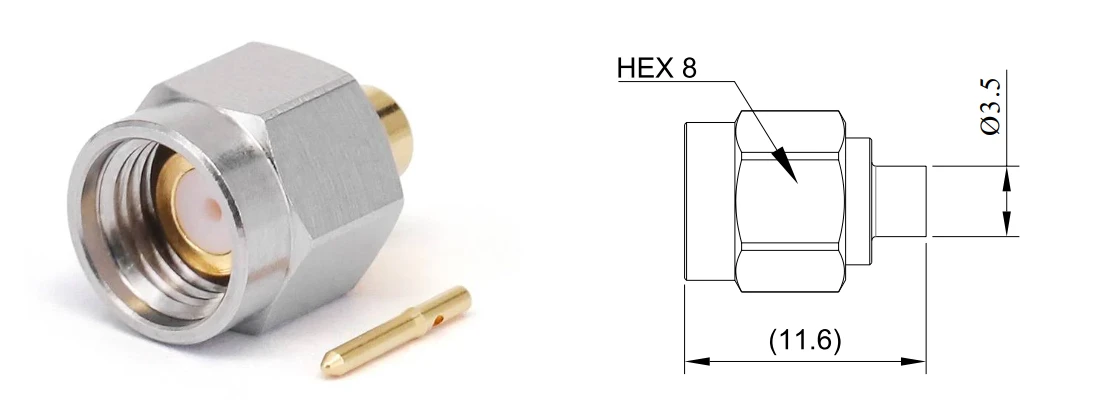

FR 2- SMA-JB3S	DC -18 GHZ	.141 '' Serie

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira
FR 2- SMA-JB2S	DC -26. 5GHz	.086 '' Serie

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira
Fr 2- SMA-JB1S	DC -16. 5GHz	.047 '' Serie

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira

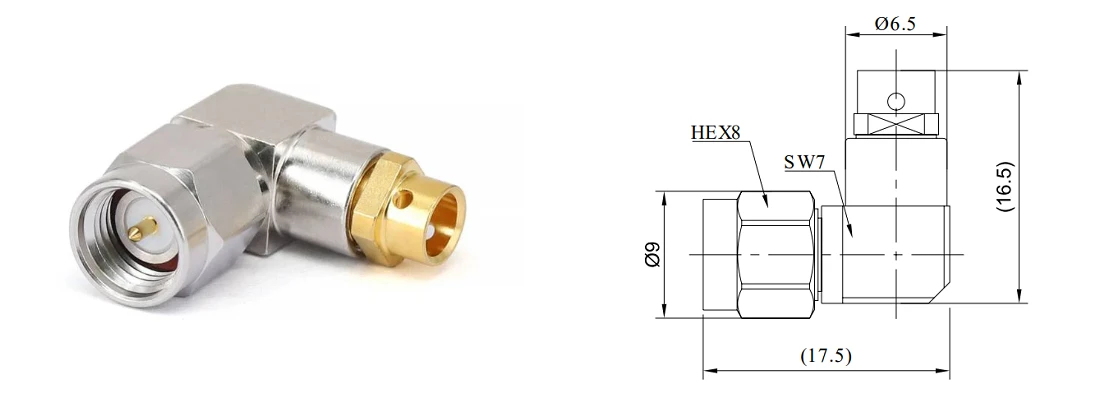

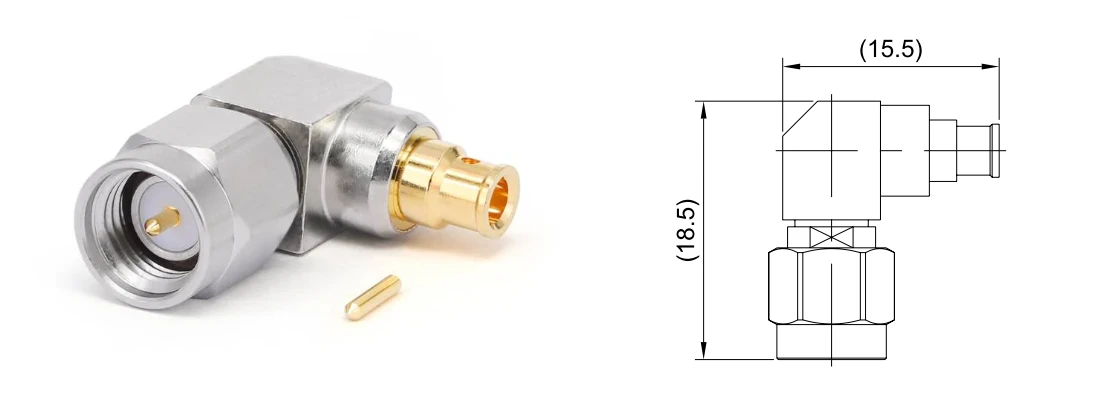

FR 2- SMA-JWB 3-2	DC -18 GHZ	.141 '' Serie

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira
FR 2- SMA-JWB1S	DC -26. 5GHz	.047 '' Serie

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira
Fr 2- sma-kyb3	DC -18 GHZ	.141 '' Serie

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira
Fr 2- SMA-KYB1S	DC -26. 5GHz	.047 '' Serie

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira

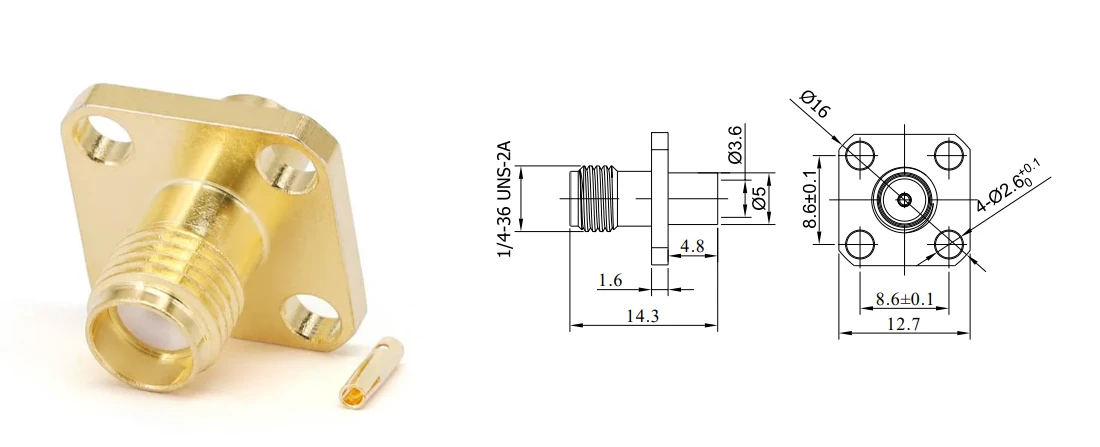

FR 2- SMA-KFB3	DC -18 GHZ	.141 '' Serie
Conectores SMA Coax

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira

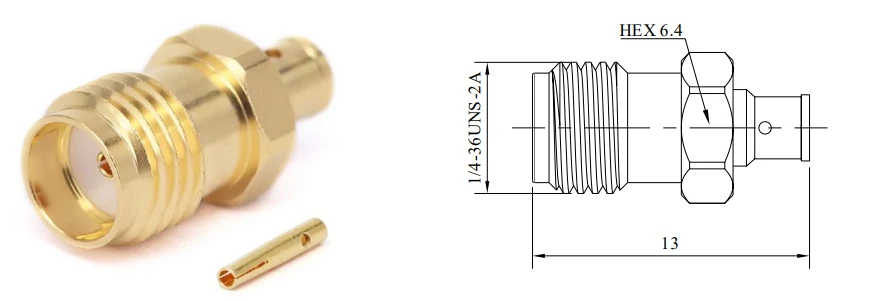

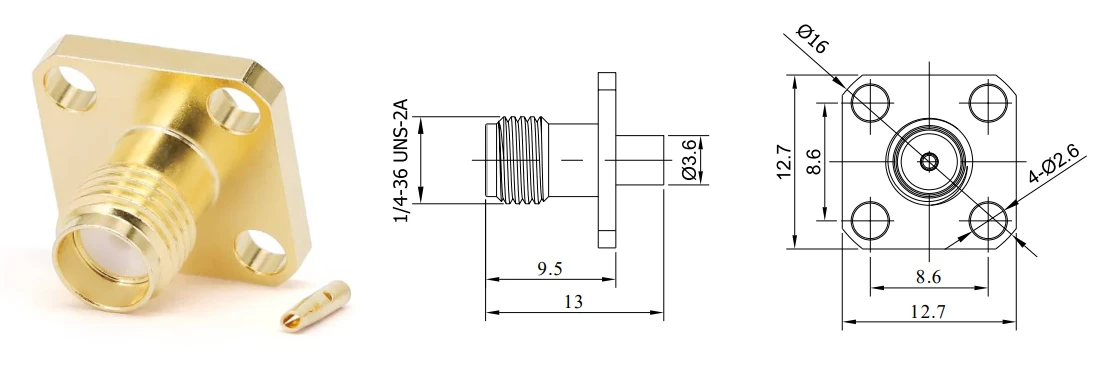

FR 2- SMA-KFB2	DC -18 GHZ	.086 '' Serie

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira

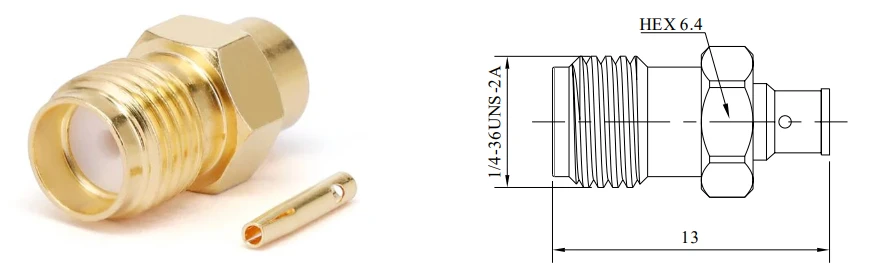

Fr 2- SMA-KB3	DC -18 GHZ	.141 '' Serie

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira
Fr 2- SMA-KB2	DC -18 GHZ	.086 '' Serie

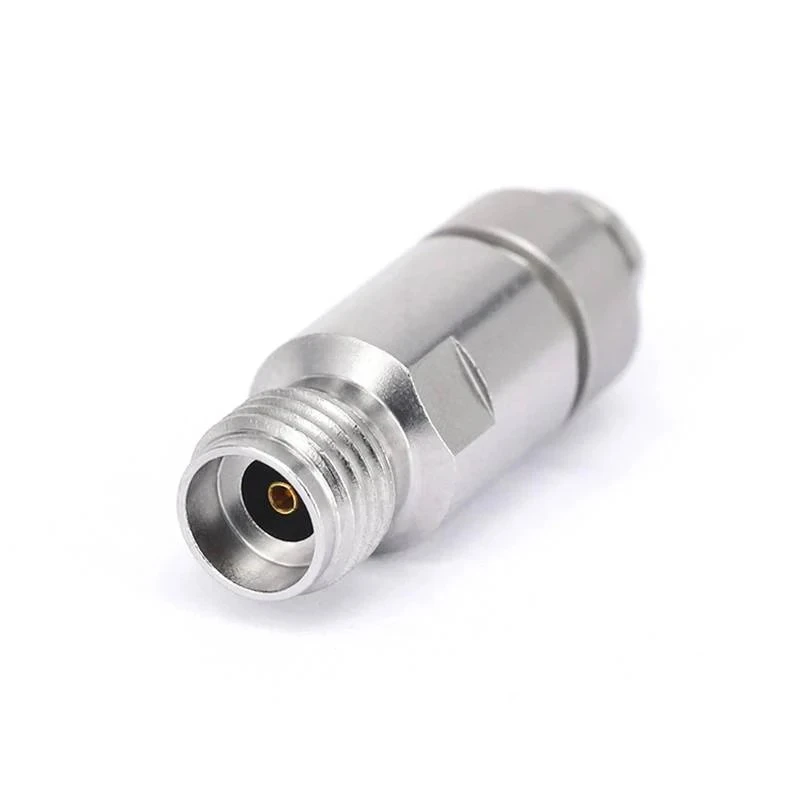

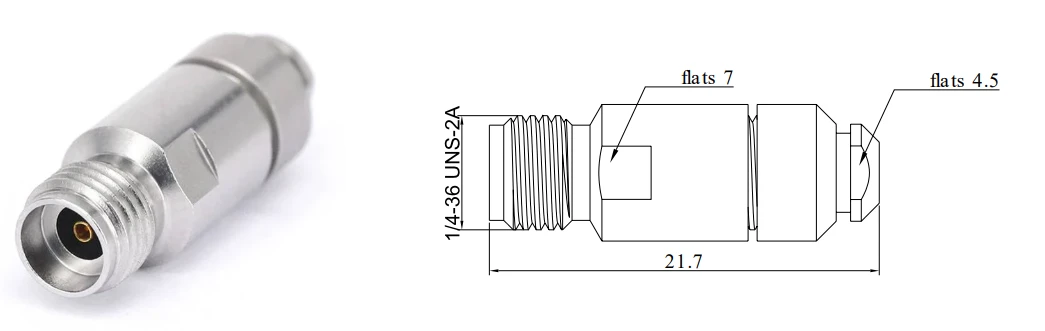

Conectores coaxantes de 2.92 mm

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira
Fr 2-2. 92- JB 2-1	DC -40 GHZ	.086 '' Serie

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira

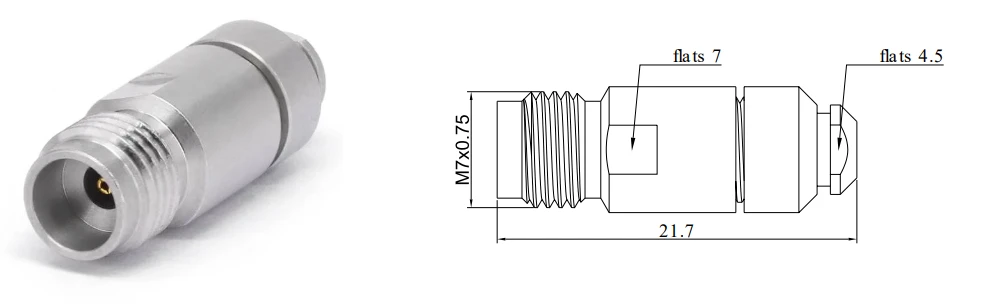

Fr 2-2. 92- kb2	DC -40 GHZ	.086 '' Serie

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira

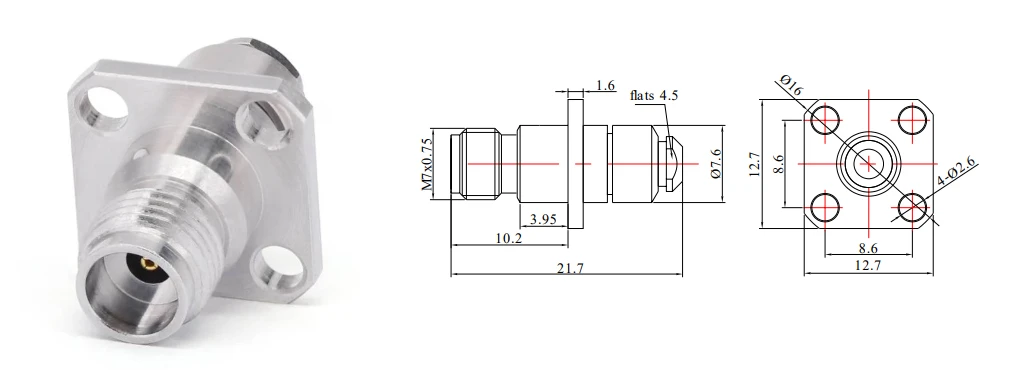

Fr 2-2. 92- kfb2	DC -40 GHZ	.086 '' Serie

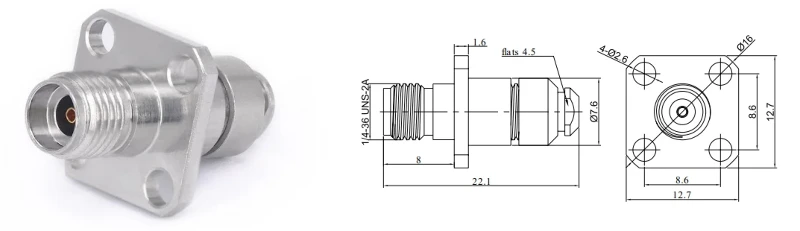

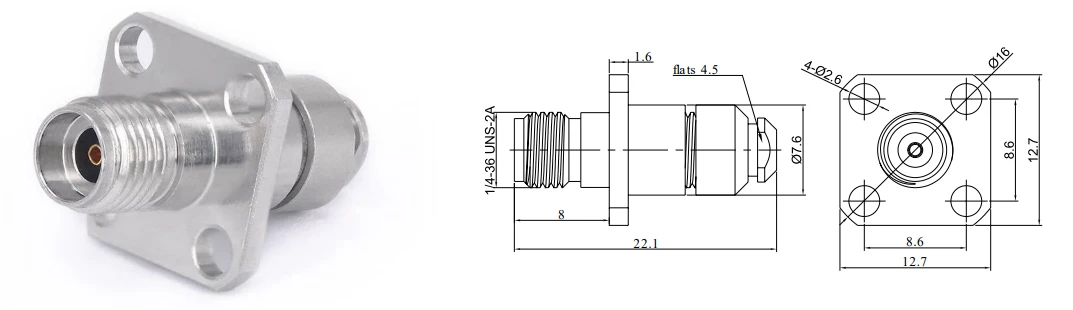

Conectores coaxantes de 2.4 mm

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira

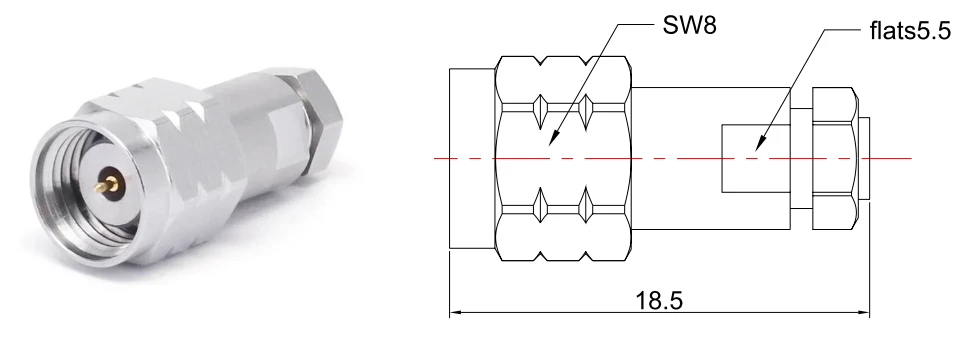

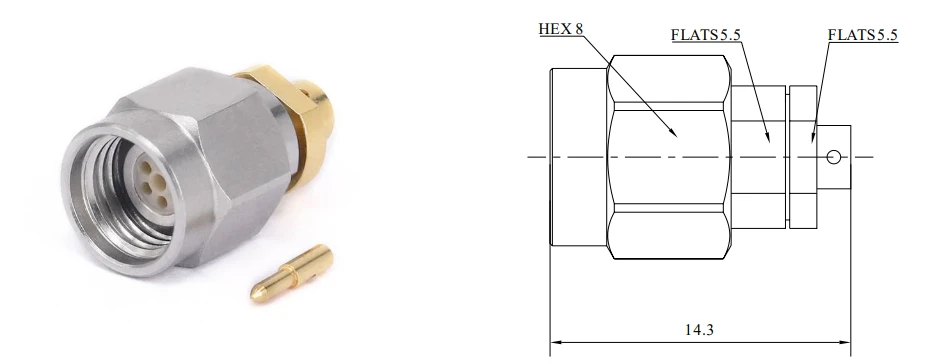

Fr 2-2. 4- JB 2-1	DC -50 GHZ	.086 '' Serie

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira

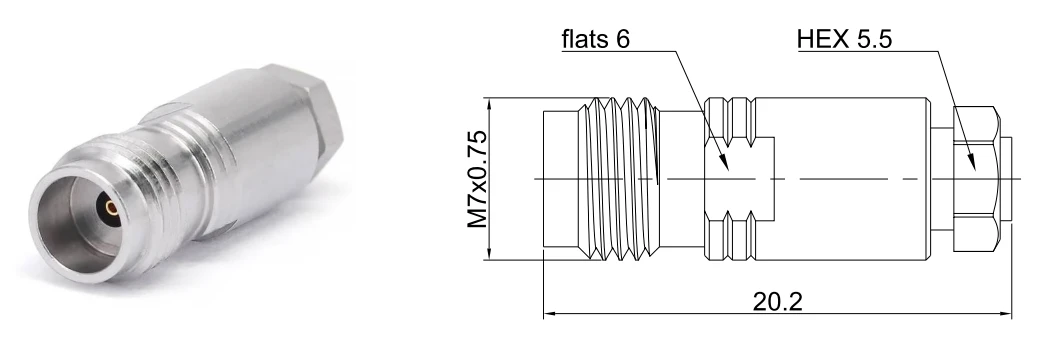

Fr 2-2. 4- kb2	DC -50 GHZ	.086 '' Serie

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira
Fr 2-2. 4- kfb2	DC -50 GHZ	.086 '' Serie

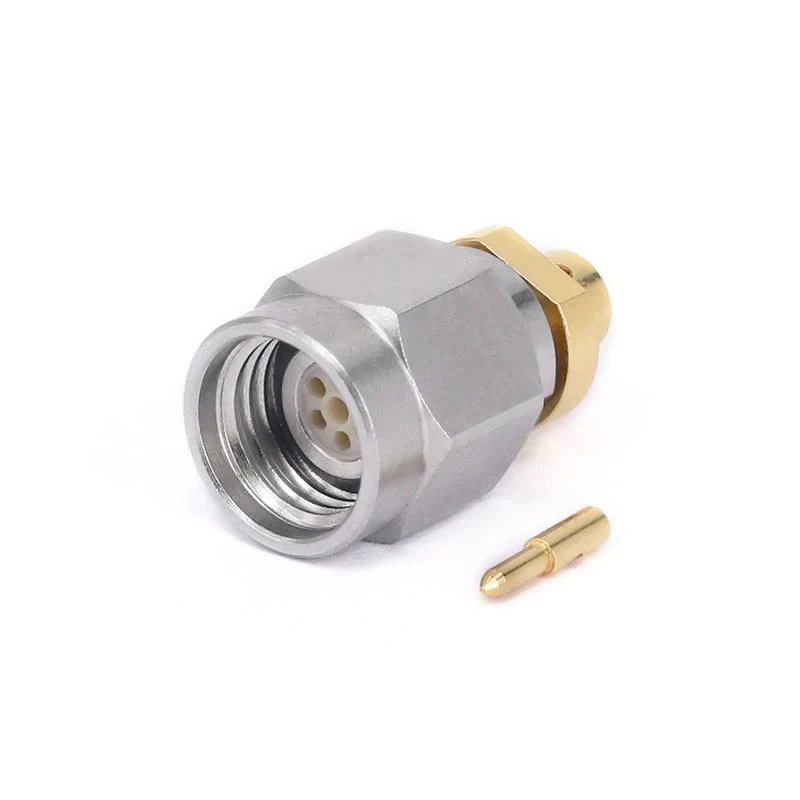

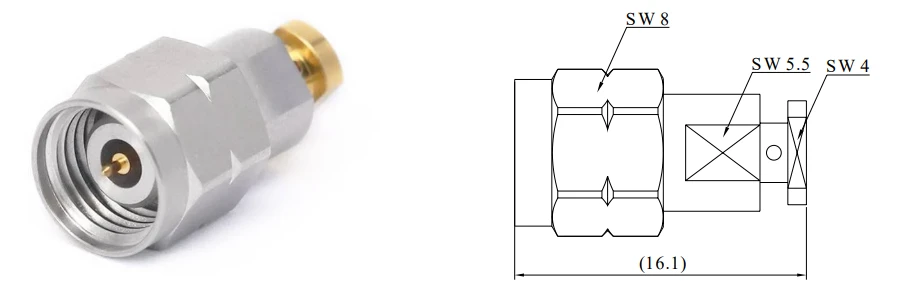

Conectores coaxantes de 1.85 mm

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira
Fr 2-1. 85- JB2S	DC -67 GHZ	.086 '' Serie

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira
Fr 2-1. 85- kb2	DC -67 GHZ	.086 '' Serie

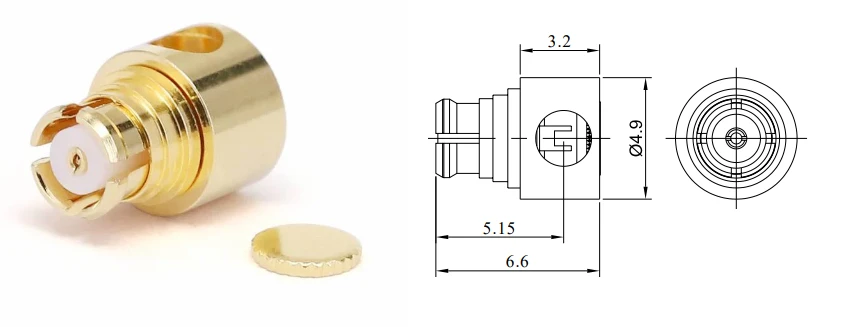

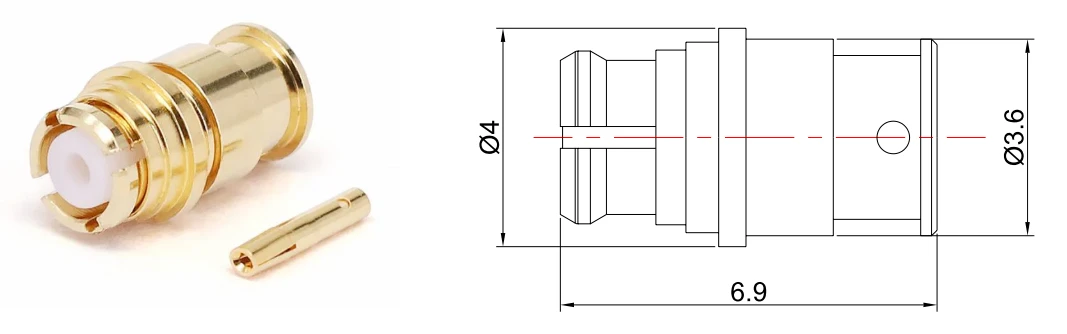

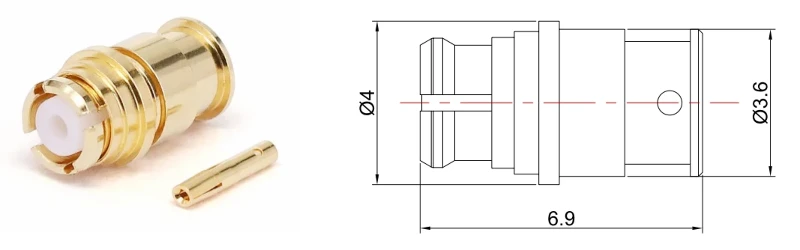

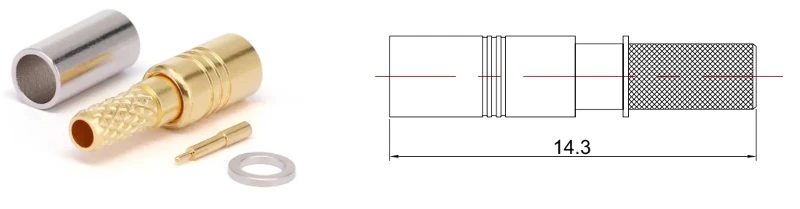

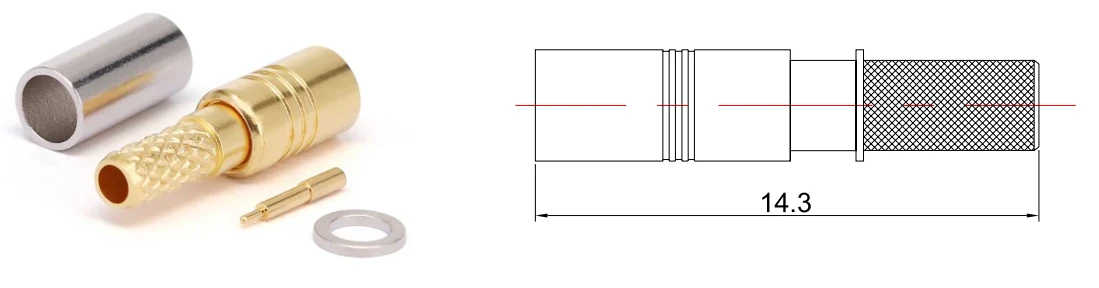

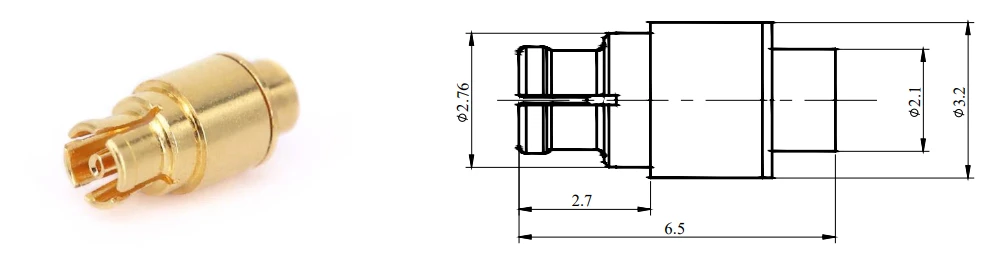

Conectores coaxantes GPO (SMP)

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira
FR 2- GPO-KWB2	DC -26. 5GHz	.086 '' Serie

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira
FR 2- GPO-KB2	DC -40 GHZ	.086 '' Serie

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira

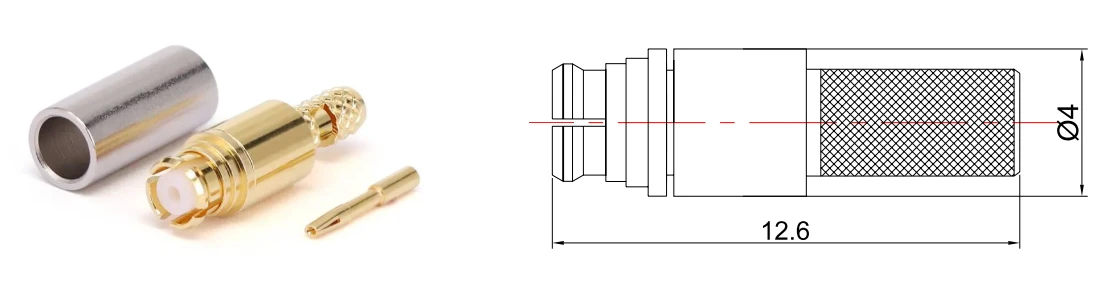

Fr 2- GPO-K3	DC -3 GHZ	RG316, RG316D

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira
Fr 2- GPO-J3	DC -3 GHZ	RG316, RG316D

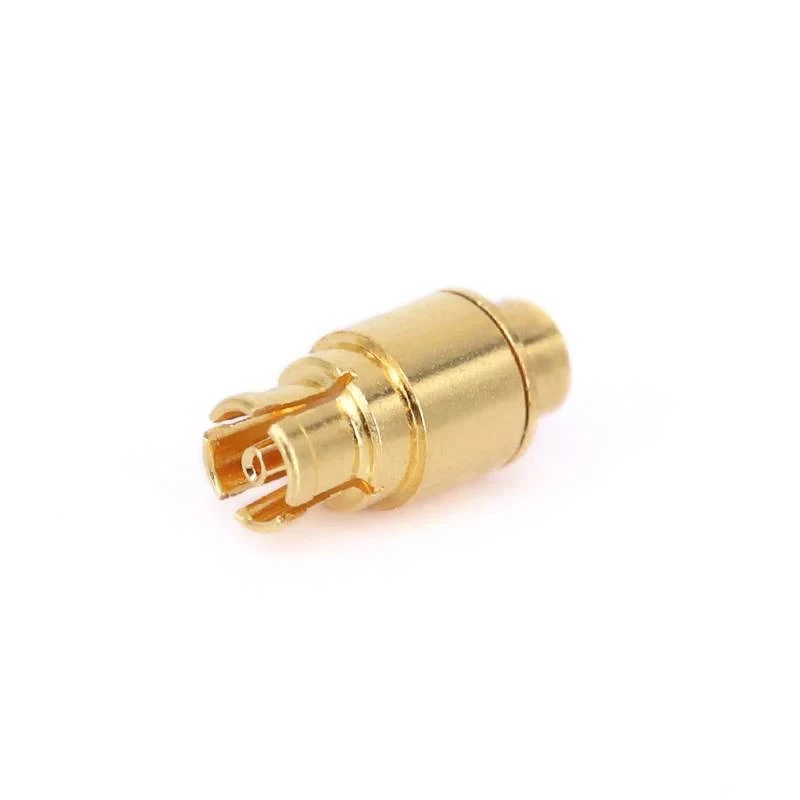

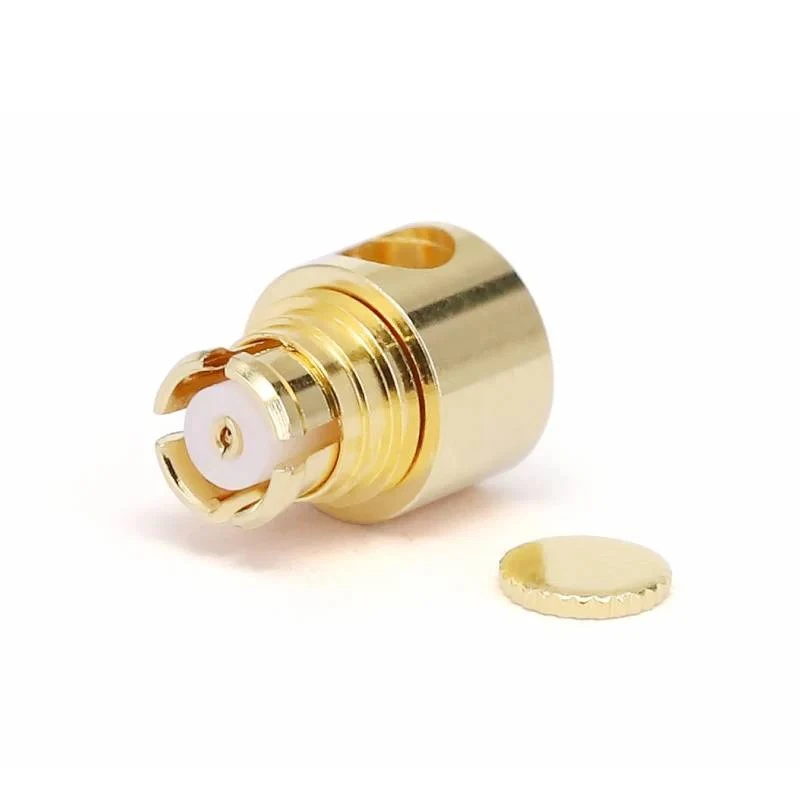

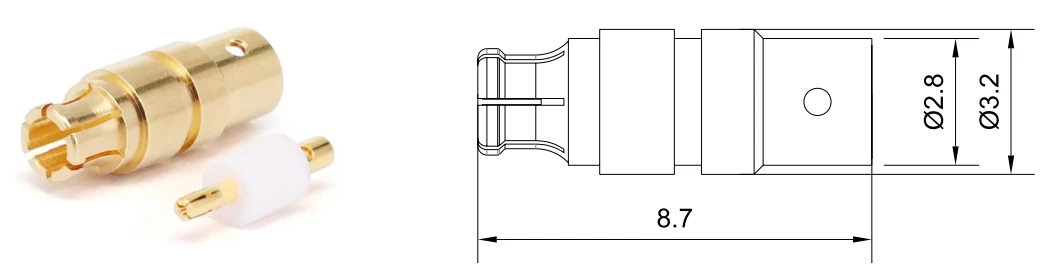

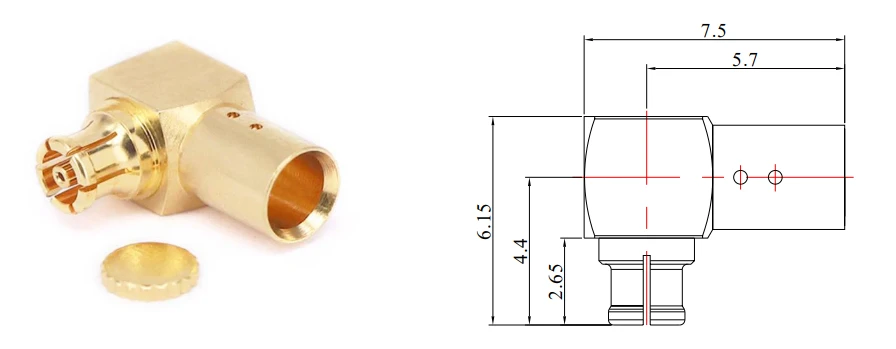

Conectores coaxados GPPO (MINI-SMP)

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira
FR 1- GPPO-KB1	DC -65 GHZ	.047 '' Serie

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira
FR 2- GPPO-KB 2-3	DC -65 GHZ	.086 '' Serie

Sku	Frecuencia	Cable de coincidencia	Tamaño de tira
FR 2- GPO-KWB2	DC -50 GHZ	.086 '' Serie
