¿Cómo optimizo la utilización del espacio al usar conectores PCB?

¡Hola! Como proveedor de conectores de PCB, he visto de primera mano lo crucial que es optimizar la utilización del espacio al usar estas pequeñas maravillas. En el mundo de hoy, donde los dispositivos se están volviendo más pequeños y más compactos, cada milímetro cuadrado en una PCB es importante. Por lo tanto, vamos a sumergirnos en algunos consejos prácticos sobre cómo aprovechar al máximo el espacio de su PCB al usar nuestros conectores.

Comprender los conceptos básicos de los conectores PCB

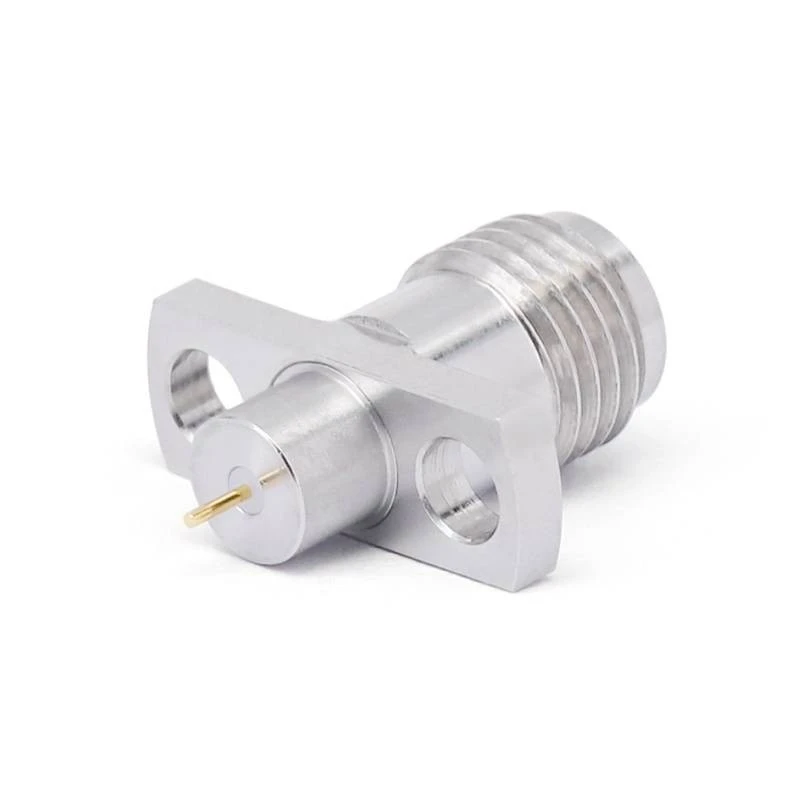

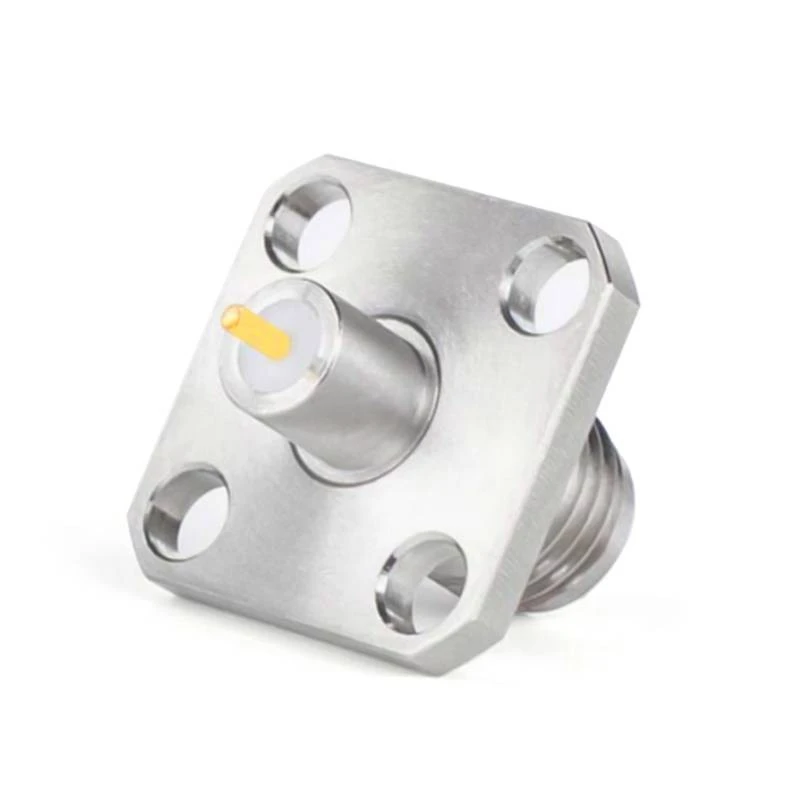

Antes de comenzar a hablar sobre la optimización del espacio, repasemos rápidamente qué son los conectores de PCB y por qué son tan importantes. Los conectores PCB son componentes que le permiten conectar diferentes partes de una placa de circuito impreso (PCB) a dispositivos externos u otros PCB. Vienen en todas las formas y tamaños, desde simplesConectores terminalesa más complejoConectores multiCoaxyConectores de lanzamiento final.

El tipo de conector que elija puede tener un gran impacto en la cantidad de espacio que ocupa en su PCB. Por ejemplo, los conectores de montaje en la superficie generalmente son más eficientes en el espacio que los conectores de orificio de paso porque se pueden colocar directamente en la superficie de la PCB, en lugar de requerir agujeros que se perforen a través de él.

Elegir el conector correcto para su aplicación

Uno de los primeros pasos para optimizar la utilización del espacio es elegir el conector correcto para su aplicación específica. Aquí hay algunos factores a considerar:

• Tamaño y tono:El tamaño y el tono de un conector se refieren a sus dimensiones físicas y al espacio entre sus alfileres. Elegir un conector con un tamaño y un tono más pequeños puede ayudarlo a ahorrar espacio en su PCB. Por ejemplo, un conector con un tono de 0.5 mm ocupará menos espacio que uno con un tono de 1.0 mm.
• Número de alfileres:El número de pines en un conector también afecta su tamaño. Si solo necesita algunas conexiones, elegir un conector con menos pines puede ayudarlo a ahorrar espacio. Sin embargo, asegúrese de elegir un conector con suficientes pines para cumplir con sus requisitos.
• Estilo de montaje:Como se mencionó anteriormente, los conectores de montaje en la superficie generalmente son más eficientes en el espacio que los conectores de agujeros de paso. Sin embargo, pueden ser necesarios conectores de orificio a través de algunas aplicaciones donde se requiere alta resistencia o confiabilidad mecánica.
• Funcionalidad:Diferentes conectores ofrecen diferentes niveles de funcionalidad. Por ejemplo, algunos conectores pueden incluir características como blindaje, mecanismos de bloqueo o resistencias incorporadas. Asegúrese de elegir un conector con la funcionalidad que necesita, pero no elija una con más funciones de las que realmente necesita, ya que esto puede agregar volumen innecesario a su PCB.

Diseño y colocación de conectores

Una vez que haya elegido el conector adecuado para su aplicación, el siguiente paso es planificar cuidadosamente el diseño y la colocación de los conectores en su PCB. Aquí hay algunos consejos para ayudarlo a optimizar el espacio:

• Agrupar conectores similares juntos:Agrupar conectores similares puede ayudarlo a reducir la cantidad de espacio requerido para trazas y enrutamiento. Por ejemplo, si tiene varios conectores de alimentación, colóquelos en un área de la PCB para minimizar la longitud de las trazas de alimentación.
• Use el montaje de borde:El montaje de borde es una técnica donde los conectores se colocan a lo largo del borde de la PCB. Esto puede ayudarlo a ahorrar espacio en el interior de la PCB y facilitar la conexión de dispositivos externos.
• Evite el hacinamiento:Si bien puede ser tentador empacar tantos conectores como sea posible en una PCB pequeña, el hacinamiento puede provocar una serie de problemas, incluida la interferencia de la señal, la dificultad en la soldadura y la confiabilidad reducida. Asegúrese de dejar suficiente espacio entre los conectores para permitir la ventilación y el acceso adecuados para la prueba y el mantenimiento.
• Considere la orientación de los conectores:La orientación de los conectores también puede tener un impacto en la utilización del espacio. Por ejemplo, colocar conectores perpendiculares entre sí puede ayudarlo a hacer un mejor uso del espacio disponible en la PCB.

Uso de conectores miniaturizados

Otra forma de optimizar la utilización del espacio es usar conectores miniaturizados. Los conectores miniaturizados están diseñados para ser más pequeños y más compactos que los conectores tradicionales, al tiempo que proporcionan el mismo nivel de funcionalidad. Aquí hay algunas ventajas del uso de conectores miniaturizados:

• Ahorros de espacio:Los conectores miniaturizados ocupan menos espacio en la PCB, lo que le permite colocar más componentes en una placa más pequeña.
• Reducción de peso:Los conectores miniaturizados son generalmente más ligeros que los conectores tradicionales, lo que puede ser beneficioso en las aplicaciones donde el peso es una preocupación, como aeroespacial y automotriz.
• Integridad de señal mejorada:Los conectores miniaturizados a menudo tienen rutas de señal más cortas, lo que puede ayudar a reducir la interferencia de la señal y mejorar la integridad de la señal.

Sin embargo, es importante tener en cuenta que los conectores miniaturizados también pueden tener algunas limitaciones, como la menor capacidad de transporte de corriente y una resistencia mecánica reducida. Asegúrese de elegir un conector miniaturizado que sea adecuado para su aplicación específica.

Diseño para facilitar el ensamblaje y mantenimiento

Finalmente, al optimizar la utilización del espacio, es importante considerar la facilidad de ensamblaje y mantenimiento de su PCB. Aquí hay algunos consejos para ayudarlo a diseñar para un fácil ensamblaje y mantenimiento:

• Use conectores estándar:El uso de conectores estándar puede facilitar las piezas de reemplazo y reducir el riesgo de problemas de compatibilidad.
• Proporcionar autorización adecuada:Asegúrese de proporcionar suficiente autorización sobre conectores para permitir un fácil acceso con planchas de soldadura, sondas de prueba y otras herramientas.
• Conectores de etiqueta:Los conectores de etiquetado pueden ayudar a que sea más fácil identificar y solucionar problemas durante el ensamblaje y el mantenimiento.
• Considere el uso de conectores con puntos de prueba incorporados:Algunos conectores están disponibles con puntos de prueba incorporados, lo que puede facilitar la prueba de la funcionalidad del conector y la PCB sin tener que eliminarlo de la placa.

Conclusión

La optimización de la utilización del espacio cuando se usa conectores PCB es un aspecto crítico del diseño de PCB. Al elegir el conector adecuado para su aplicación, planificar cuidadosamente el diseño y la colocación de conectores, usar conectores miniaturizados y diseñar para un fácil ensamblaje y mantenimiento, puede aprovechar al máximo el espacio disponible en su PCB y crear un diseño más compacto y eficiente.

Si está interesado en aprender más sobre nuestros conectores PCB o tiene alguna pregunta sobre la optimización del espacio, no dude en contactarnos. Estaremos encantados de ayudarlo a encontrar la solución correcta para sus necesidades específicas.

Referencias

• Manual de diseño de placa de circuito impreso, tercera edición de Henry Ott
• Diseño de PCB para la fabricación de John W. Carroll
• Diseño de PCB de alta velocidad: una guía práctica de Eric Bogatin
