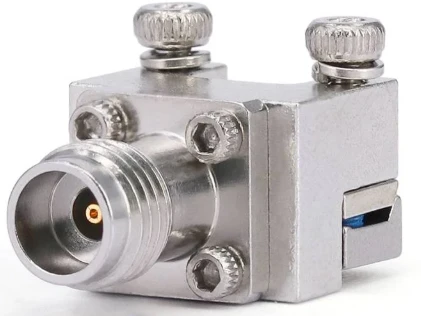

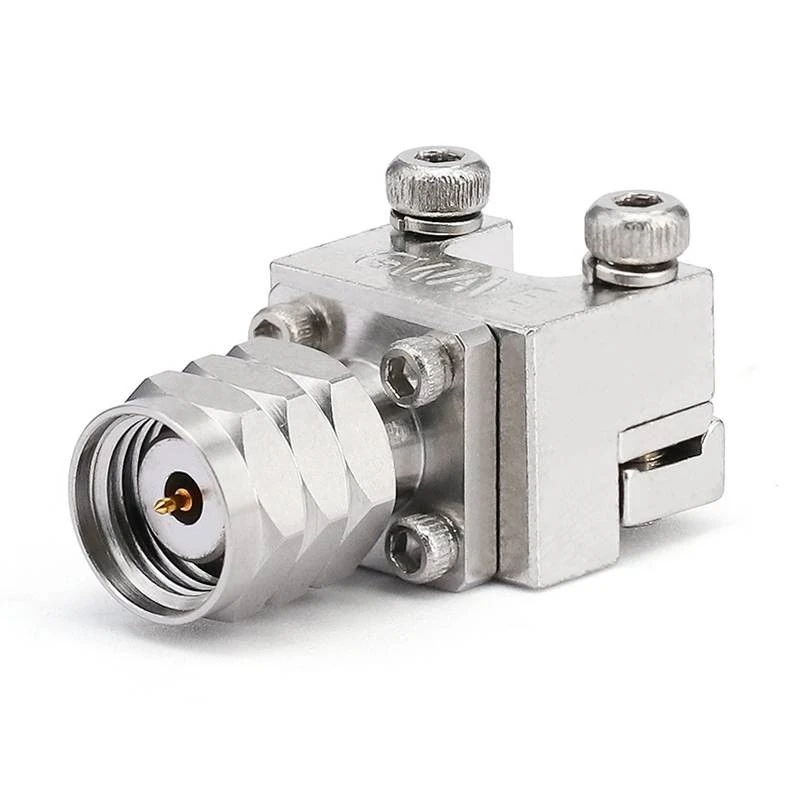

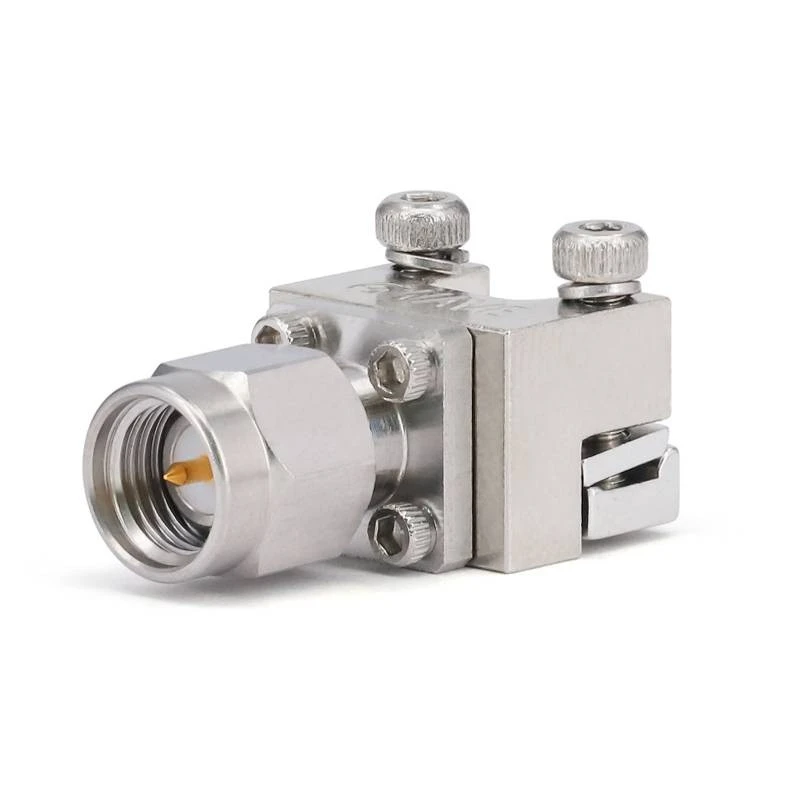

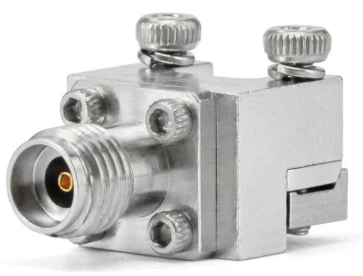

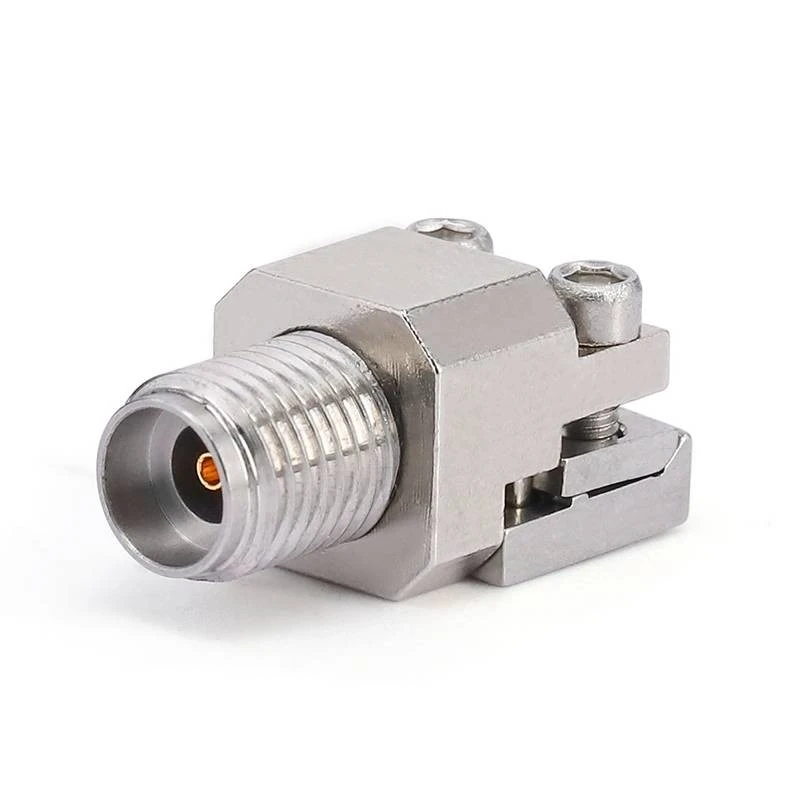

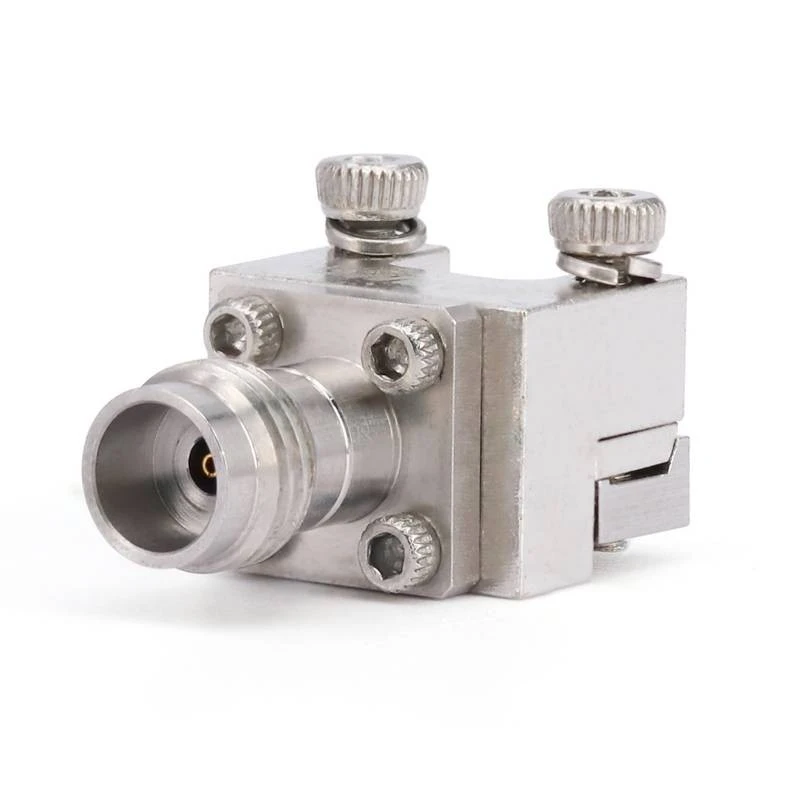

Conectores de lanzamiento final

Los conectores de lanzamiento final de FlexIRF, disponibles en SMA, 2 . 92 mm, 2.4 mm, 1.85 mm y 1.0 mm, están diseñados para cumplir con los requisitos más exigentes en aplicaciones de alta frecuencia.
Estos conectores de lanzamiento final cuentan con un rendimiento eléctrico excepcional . Con su diseño de precisión - diseñado, pueden admitir frecuencias hasta niveles extremadamente altos .

Envíeconsulta

Descripción

Introducción al producto

These End launch connectors feature exceptional electrical performance. With their precision - engineered design, they can support frequencies up to extremely high levels. The 2.92mm connectors, for example, are capable of handling frequencies up to 40GHz, while the 2.4mm counterparts can reach 50GHz. The Los conectores de 1.85 mm ofrecen un rendimiento sobresaliente de hasta 67 GHz, y los conectores de 1.0 mm admiten frecuencias de hasta 110 GHz. Esto los hace ideales para su uso en sistemas avanzados de comunicación inalámbrica, aplicaciones aeroespaciales y de defensa, y transferencia de datos de alta velocidad.

Estilo del cuerpo del producto

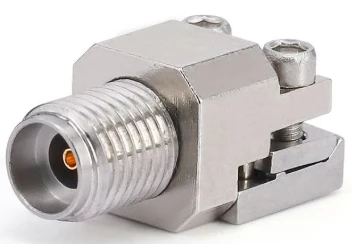

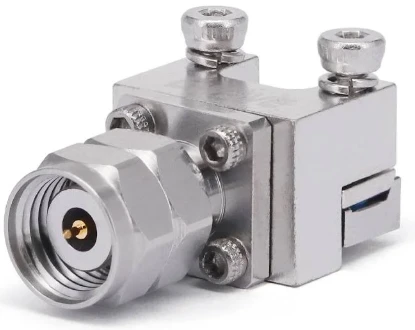

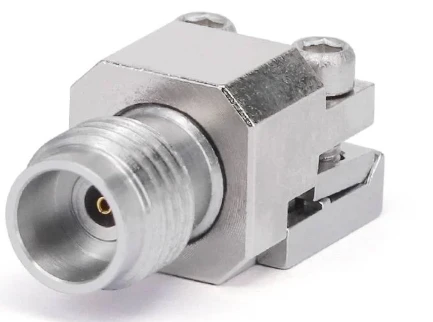

Connector Solderless End Lunch Para PCB, el pin central tiene un diámetro 0 . 23 mm, 0 . 3 mm y 0 . 51 mm. Este conector tiene un cuerpo tri-metal de latón y garantiza un excelente rendimiento de microondas con baja pérdida de inserción y VSWR de 1.35. Este conector se fabrica precisamente para industrias de RF como Militars & Space. Construido con materiales de alta calidad, su diseño compacto y liviano también los hace adecuados para aplicaciones donde el espacio y el peso son factores críticos.

Aplicación de productos

End launch Solderless connectors find extensive applications in diverse fields. In the realm of telecommunications, they play a crucial role in high - speed data transmission, ensuring seamless transfer of microwave energy from coaxial cables to PCB circuits. In radar systems, these connectors are utilized to transition signals with high integrity, enabling accurate detection and tracking of Objetivos . Su capacidad para minimizar las reflexiones los hace ideales para esta aplicación donde la recepción y la transmisión precisas de la señal son Vita .

Preguntas frecuentes de adquisiciones

¿Cómo resolver los problemas de los conectores durante el uso?

Envíe un correo electrónico a ventas @flexirf . com sobre el problema con las imágenes o un pequeño video será mejor, encontraremos el problema y lo resolveremos . si está roto, le enviaremos una nueva parte gratuita si en el período de garantía .

Datos de especificación del producto

Configuración
Tipo de conector	SMA/2.92 mm/2.4 mm/1.85 mm
Impedancia del conector	50 ohmios
Polaridad del conector	Estándar
Método de montaje del conector	Brida de 2 agujeros
Tipo de interfaz del conector 2	Pin de 0.30 mm / 0.51 mm
Método de fijación	Contacto
Información sobre materiales
Contacto central	Cubo de oro chapado
Contacto externo	Acero inoxidable
Cuerpo	Chapado trimetal de latón
Dieléctrico	PEEK/PTFE
Datos ambientales
Rango de temperatura	-55 grado a +165 grado
2011/65/UE (ROHS)	Obediente

Tipo de producto

Tipo de conector	Dibujo	Sku	Diámetro del pasador	Frecuencia	VSWR	Espacio de agujeros de montaje

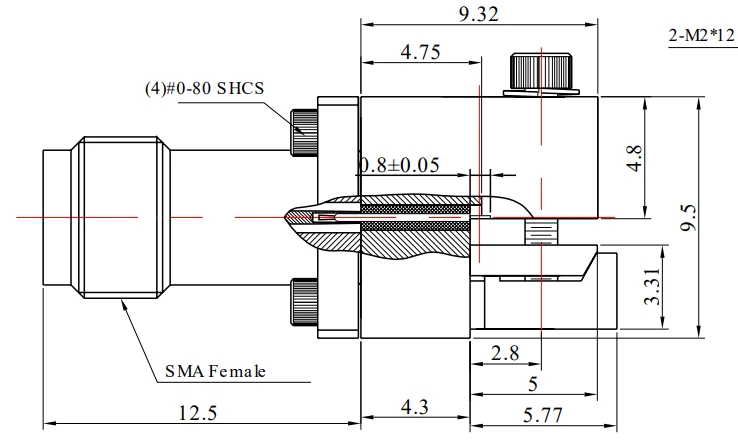

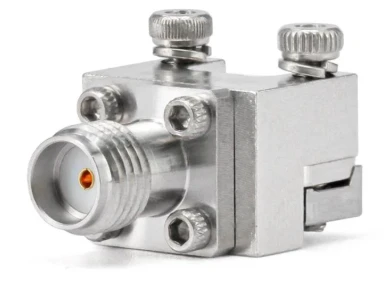

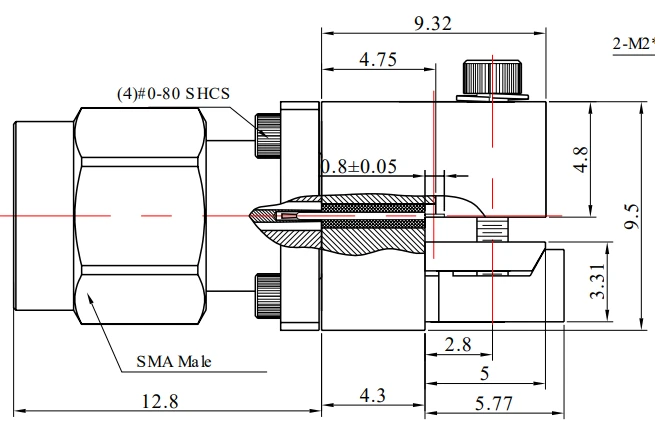

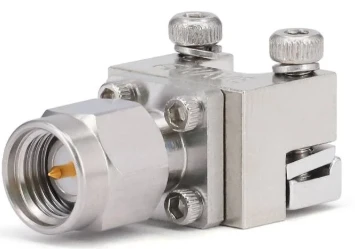

SMA		FR 2- SMA-KFD0830	0.30 mm	DC -26.5 GHZ	1.25	9.5 mm
		FR 2- SMA-KFD0851	0.51 mm	DC -26.5 GHZ	1.25	9.5 mm
		FR 2- SMA-JFD0830	0.30 mm	DC -26.5 GHZ	1.25	9.5 mm
		FR 2- SMA-JFD0851	0.51 mm	DC -26.5 GHZ	1.25	9.5 mm
Tipo de conector	Dibujo	Sku	Diámetro del pasador	Frecuencia	VSWR	Espacio de agujeros de montaje

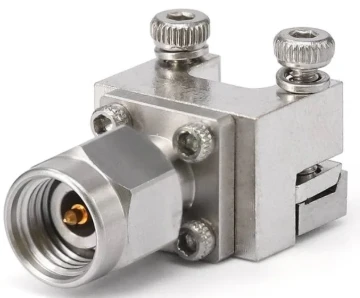

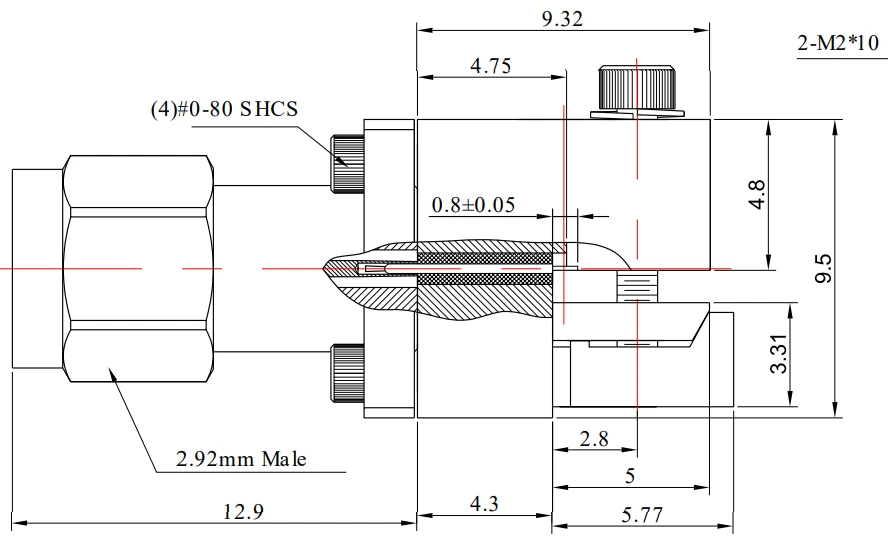

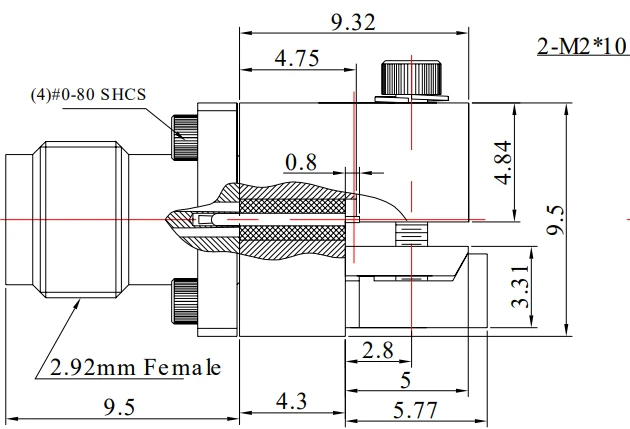

2.92 mm		Fr 2-2.92- KFD0830	0.30 mm	DC -40 GHZ	1.30	9.5 mm
		FR 2-2.92- KFD0851	0.51 mm	DC -40 GHZ	1.30	9.5 mm
		FR 2-2.92- KFD0923	0.23 mm	DC -40 GHZ	1.30	5.84 mm
		FR 2-2.92- JFD0830	0.30 mm	DC -40 GHZ	1.30	9.5 mm
		FR 2-2.92- JFD0851	0.51 mm	DC -40 GHZ	1.30	9.5 mm
Tipo de conector	Dibujo	Sku	Diámetro del pasador	Frecuencia	VSWR	Espacio de agujeros de montaje

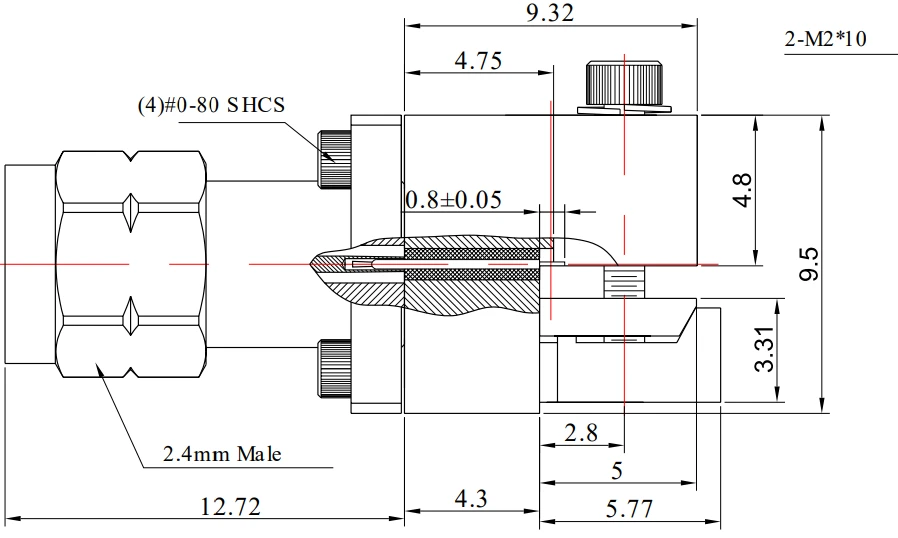

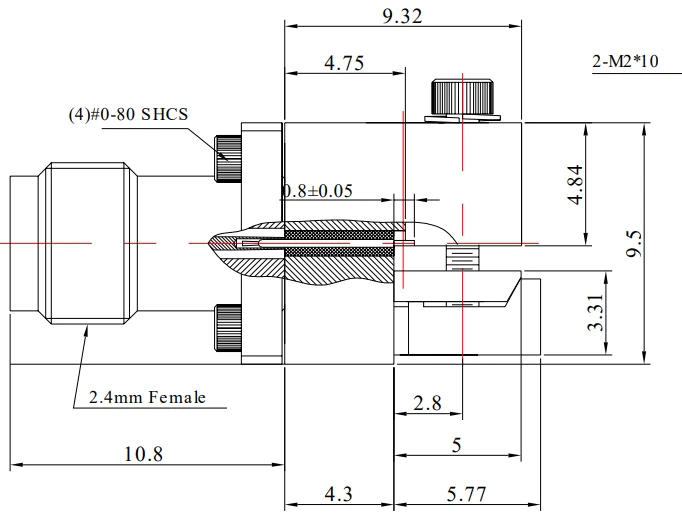

2.4 mm		Fr 2-2.4- KFD0830	0.30 mm	DC -50 GHZ	1.30	9.5 mm
		FR 2-2.4- KFD0851	0.51 mm	DC -50 GHZ	1.30	9.5 mm
		FR 2-2.4- JFD0830	0.30 mm	DC -50 GHZ	1.30	9.5 mm
		FR 2-2.4- JFD0851	0.51 mm	DC -50 GHZ	1.30	9.5 mm
Tipo de conector	Dibujo	Sku	Diámetro del pasador	Frecuencia	VSWR	Espacio de agujeros de montaje
1.85 mm		Fr 2-1.85- KFD0830	0.30 mm	DC -65 GHZ	1.35	9.5 mm
		FR 2-1.85-- KFD0851	0.51 mm	DC -65 GHZ	1.35	9.5 mm
		FR 2-1.85- KFD0923	0.23 mm	DC -65 GHZ	1.35	5.84 mm
		FR 2-1.85-- JFD0830	0.30 mm	DC -65 GHZ	1.35	9.5 mm
		FR 2-1.85-- JFD0851	0.51 mm	DC -65 GHZ	1.35	9.5 mm
